Електрично звоно на вратима: врсте и начини повезивања

Скоро у свакој модерној кући налази се звоно врата, који својим мелодијом обавештава о доласку гостију. Задатак таквог једноставног уређаја је дати гласан, јасно дефинисан звучни сигнал када се притисне дугме.

Жичано звоно карактерише присуство разних мелодија и звукова које особа изабере по својој дискрецији. У чланку се говори о врстама и карактеристикама уређаја, његовој повезаности са мрежом.

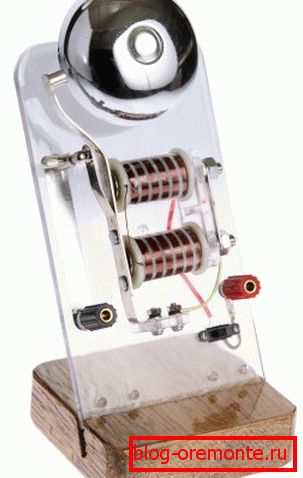

Белл уређај

Да бисте разумели уређај и принцип електричног звона, потребно је да се упознате са својим главним компонентама.

То укључује:

• Електрични магнет који служи као сигнал.
• Чекић.
• Сидро
• Директно звоно или чаша.
• Контакти
• Пружина.
• Кнопка.
• Батерија или напајање струјом.

Принцип рада и карактеристика

Принцип рада жичног електричног звона заснован је на близини једне од других електромагнета и сидра.

Са овим:

• Брасс контакт покретног типа постављен је близу сидра.
• Када на електричном магнету нема струје, контакт се притисне до вијчане секције спојене на један терминал.
• Други терминал прикључен је на завојницу електричног магнета, а други део је прикључен на сидро.
• Када притиснете дугме за звоно, склоп се затвара, уређај арматуре улази у завојницу, који се привлачи на полу помоћу електричног магнета.
• Затим, чекић удари у површину звона.
• Месингани контакт ваљкастог типа отвара круг и одступа од вијчане секције.
• Кормило електромагнета зауставља проток струје.
• Електромагнет више не привлачи сидро.
• Опруга помера сидро са пола електромагнета.
• Контакт се поново притисне на вијке, затварајући круг.
• Струја почиње да пролази кроз површину завојнице, чекић звони, а читав процес се понавља све док се тастер не заустави.
• Ако је дугме, које је одговорно за тренутни прекидач, затворено, сидро константно осцилира и чекић погоди шољу, што репродукује сигнал.

Главна функција електричног магнета је само-пребацивање уређаја, његово присуство вам омогућава да затворите и отворите електрично коло.

Табела показује предности и мане структура:

Врсте електричних позива

Телефонски жичани позиви могу бити:

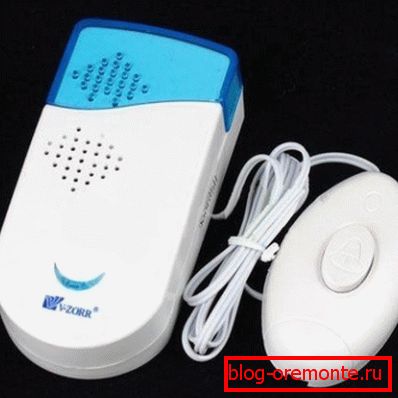

• Са електронским звучником.

Коришћење различитих интегрираних кола вам омогућава да на звучник примените вибрације различитих фреквенција. У том случају могу се направити мелодичне трилери, звуци природе, посебно програмиране мелодије или звуци који могу да варирају од ниског хумуса до играња познатих музичких дела.

У овом случају, дугме служи за покретање кола у акцију. За контролу позива не постоји потреба за дугметом за напајање високог напона директно из мреже. Можете користити напон од 3 до 12 В, што ће бити довољно за формирање сигнала. У овом случају, дијаграм ожичења је значајно поједностављен, мања жица се примјењује, а дугме има дужи вијек трајања.

Савет: Када користите такве уређаје, не би требало трајно притискати дугме. Довољно је једном кратко притиснути и позив ће функционисати, одиграо сву програмирану мелодију.

Предности дизајна:

1. могућност добијања различитих звукова, замењујући уобичајени звук;
2. подесите трајање и запремину;
3. недостатак високог напона на дугмету.

Недостаци укључују потребу за снабдевањем позива.

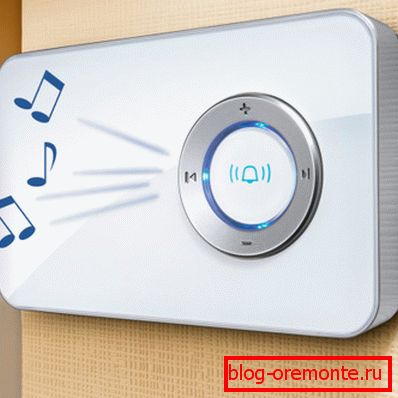

• Програмабилни жичани позиви за врата.

За све наведене погодности додата се могућност одабира одређене мелодије или снимања који ће се репродуковати притиском на дугме. Најлакши случај је да свирају различите мелодије сваки пут када притиснете дугме.

Са сложенијим опцијама подесите различите начине: за заштиту, нормално, тихо. Да би то урадили, на случају звона постоји дугме за прекидачке режиме и уређај за подешавање јачине звука.

На пример: за режим чуварке, након репродукције одређене музике, појављује се бучање песме, смелих нежељених гостију.

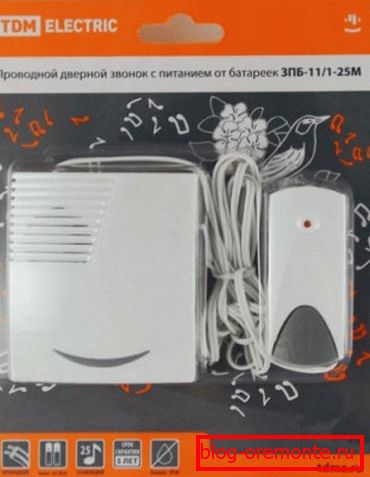

• Дизајн са аутономном снагом.

Аутономно напајање је обично инхерентно бежичним позивима, али постоје модели жичних дизајна који се користе на батеријама. Њихова главна предност је могућност рада чак иу одсуству електричне енергије, уз редовну замену елемената снаге.

Један сет батерија може да служи у нормалном раду до једне године. Ти позиви без везе се монтирају директно на врата. У том случају, позив и дугме уређаја се налазе на различитим странама.

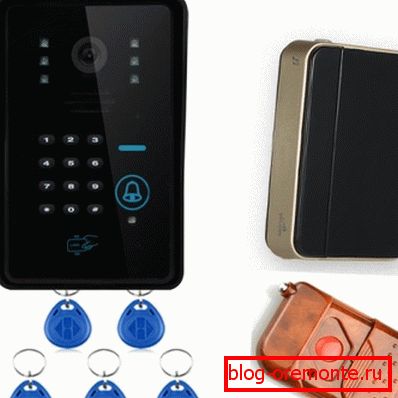

• Позиви са додирним дугметима који не морају имати механички систем са контактима.

Постоје врло једноставна кола која дају сигнал да укључи звук са додира прста. Обично се састоје од једног транзистора и минималног броја обујмица. Недостатак позива - нема одговора кад се дотакне рукавице.

• Жични позиви са гласовном комуникацијом.

Такви системи су ближи интерком. Али постоје и једноставни, јефтини уређаји, са микрофоном и звучницима. Када притиснете гошће на дугмету, постоји могућност да питате ко је дошао пре отварања врата.

Избор електричних звона

Савет: Пре него што покупите електрично жичано звоно, прочитајте неке препоруке.

Упутство за избор уређаја нуди:

• Контактирајте специјализовану продавницу где искусни консултанти пружају детаљне информације о многим врстама врата.
• Одредите врсту електричног звона за ваш дом. Требало би узети у обзир њен трошак, изглед, начин повезивања, могућност подешавања јачине и једноставне инсталације уређаја својим рукама.
• Идентификујте тон звона.

Савет: За велику кућу морате купити гласан уређај тако да се његов звук може чути чак иу најудаљенијим угловима зграде.

• Одличан дизајн и леп изглед изгледају звончице које емитују звук трубе.
• Корисна функција за позив је да је истакне у мраку. За то се користе мале ЛЕД или светлосни материјали.

Одлично решење за инсталирање позива у приватној кући, у земљи - за куповину бежичног електричног звона. Један дио је монтиран на капији, а други у кући. Коришћење жичаног звона ће бити неугодно због сложености инсталације и високих трошкова постављања кабла.

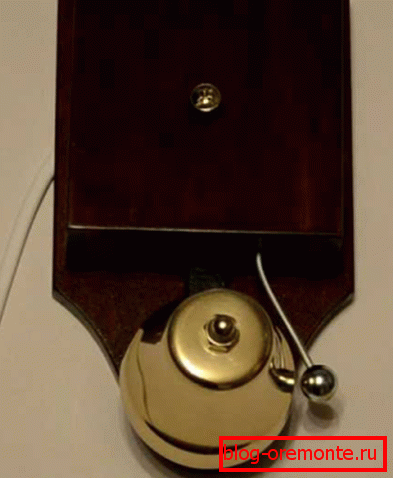

Инсталирајте звоно

Тастери и уређаји звучне плоче повезани су жицама.

По врсти механизма изградње су:

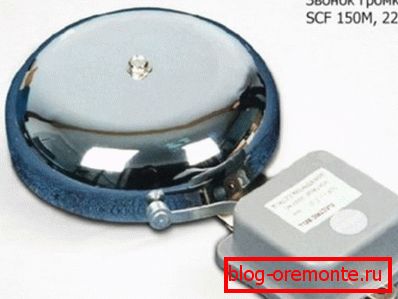

• Чекић.

• Зуммер.
• Колоколчиковими.

Они се разликују у унутрашњем уређају и принципу деловања. Радите са мрежом и са батерије.

Да бисте повезали електричне жице, морате набавити:

• Електрична бушилица.

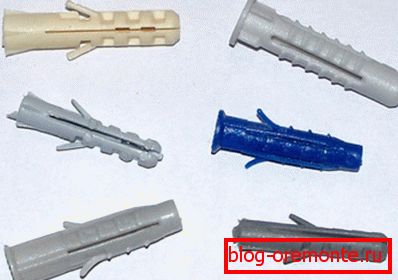

• Дибелла.
• Нож је конструкција.
• Изолациона трака.
• Индикатор извијача.
• Сет вијака.

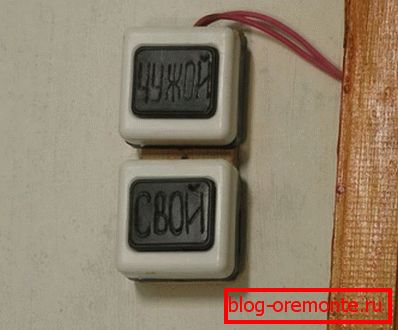

Један или два дугмета могу се повезати са бравом, на примјер, ако постоји један заједнички предсобље за неколико апартмана. У овом случају један се налази у предворју, а други на слијетању испред врата.

У овом случају, дијаграм ожичења уређаја имаће два паралелна дугмета. Након што кликнете на било који од њих, ланац се затвара и механизам ће радити.

За исправно повезивање звона на вратима, вреди гледати видео у овом чланку.

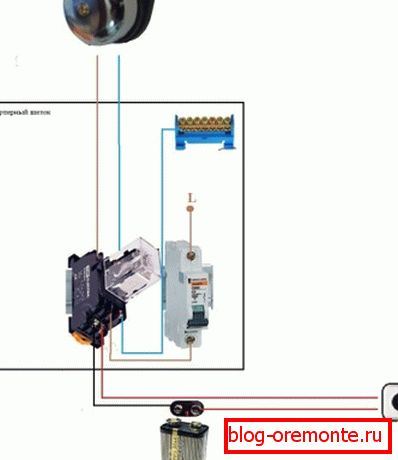

Дијаграм ожичења каблова и ожичења

Електрично звоно не може радити без струје, што захтијева ожичење до мјеста причвршћивања уређаја. Обично за рад производа потребна је промјена струје са напоном од 220В.

Кабл може бити двожилни или два једнозначна. Жице у попречном пресеку не мање од 0,5 мм?. Међутим, не би требало користити превише густе жице - мала потрошња електричне енергије преко жичног позива.

Савет: Материјал жице мора се користити исто као и за ожичење струје кроз кућу или стан.

Различите врсте производа имају свој дијаграм ожичавања. Уобичајено је у изградњи стамбених зграда ожичење постављено под стандардним апаратима за врата.

Када сами градите кућу или повезујете жичано електрично звоно, можете одабрати производе са било којим дијаграмом ожичења и поставити своје ожичење на њега. Круг за повезивање позива обично управо копира склоп струјних кругова, најједноставнији од електричних кола.

Са овим:

• Сијалица се замењује звучним механизмом.
• Уместо прекидача - дугме.
• Зеро је повезан са звучним панелом, фаза је повезана са тастером.
• Оба елемента су међусобно повезана, као што је приказано на слици.

• Притиском на дугме затвара се фаза и доприноси појављивању звучног сигнала.

Механизам за инсталацију репродукције звука

Савет: Уређај се напаја из мреже, што захтева усаглашеност са сигурносним правилима приликом рада са електричним апаратима. Повезивање електричног производа је потребно само након искључивања снаге у целом стану.

Када је звоно прикључено на напон, прикључени су његови контакти и ожичење у стану. Ако су веома дугачке, жице се исече и крајеви се исечују ножевима за конструкцију.

Следеће:

• Након повезивања жица, они морају бити мало стиснути клештима, што ће осигурати поузданост везе и побољшати контакт.
• Везе су изоловане.

• Проверава се рад уређаја.
• При повезивању четвороводног механизма са жичаним проводницима утврђују се нула и фаза у повезивању позива.
• Преостале жице су пажљиво повезане једни са другима.
• Сви елементи су пажљиво изоловани.
• Рад позива се проверава.

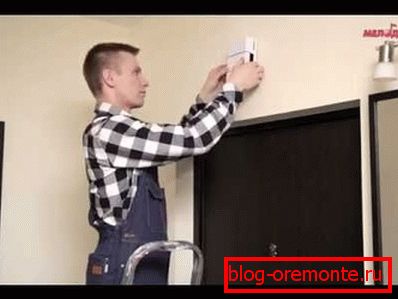

• Уређај је причвршћен за зид, обично у ходнику или коридору.
• У кругу од пола метра од звона не би требало бити радијатора и било којег уређаја за грејање.
• У зиду на месту уградње рупа се буша и панел за звучни механизам се причвршћује помоћу довелс и самоокидних вијака.
• Отворена је рупа у оквиру врата, преко које пролазе жице које повезују жице дугмета и звучне табле.

Подешавање дугмета за позив

На тастеру звона постоје два контакта, једна од њих је опруга. Притиском на дугме додирује други контакт, коло се затвара, а механизам почиње да звони. Када пустите дугме, контакти се отварају.

Дугме доноси две жице које су повезане са његовим два затича. Прикључци пажљиво су завијени траком или чврсто причвршћени прикључцима, у зависности од дизајна уређаја. Дугме је фиксирано на зид преко дрвене утичнице.

Сви звонови жичаних врата су уређаји који вам омогућавају да дају знак особи која седи иза затворених врата. Који дизајн бира да се одлучи за себе, све док се сигнал добро чује и има пријатан звук.
