Затварање врата - тип уређаја, избор, инсталација

Нико не воли ударање врата, али мора бити затворено чврсто да се избјегне одлив топлоте из собе. За беспрекорни процес уграђена је брава за врата.

Такви пројекти замењују уградњу извора врата, која затварање врата ствара пуно буке. Типови уређаја, њихове функције и начини инсталације захтевају чланак.

Уређај и принцип рада затварача врата

Ближи уређај

Главни радни елемент било ког ближа је пролаз са високом чврстошћу који улази у цилиндар врата ближе. Приликом отварања врата се компресује, акумулира енергија, а када се ослободи, враћа врата у почетно затворено стање.

За глатко затварање отвора у близини налази се апсорбер за уље. Уграђени вентилски систем олакшава проток уља при отварању врата од једне коморе до друге и приликом затварања врата.

Уз њихову помоћ регулисана је брзина покретног уља, а самим тим и брзина затварања врата. Нужна глаткост процеса даје вискозитет течности за облагање, доприноси нечему затварању врата.

Дизајн врата ближе може имати један или више амортизера, што не мења суштину уређаја. Радни опруг у различитим производима подстиче његов механизам, који одређује врсту ближе.

У зависности од дизајна приликом инсталације одгајивача врата може се решити неколико проблема:

  • Подесите брзину затварања у два опсега - са убрзањем када су врата затворена.
  • Заштитите платну од ударања у препреку.
  • Сецуре врата након отварања.

Врсте уређаја

Врсте затварача врата су класификоване по локацији, што може бити:

  • Топ. Инсталира се на врху крила врата. Различити тип погона:
  1. ручица, у дизајну се користи опружна опруга и хидраулични клип, који се налазе у одвојеним одељцима. Ово су прилично једноставни уређаји који немају могућност контроле кретања врата, или других промјена. У потрази за тешким вратима;
  2. нотцхед. Ово је најчешћи дизајн, који се састоји од зупчаника који се бави клипом и помера га дуж оси када врата буду отцепљена. Када се отвори, врата се приближавају луком. Део ручице, који је причвршћен за кућиште уређаја, налази се окомито на зупчаници, чија се оса креће вертикално кроз тело врата која је близу. Зупци зупчаника укључују клипне зубе. Померајући дуж осе, зупчаник помера клип у хоризонталном положају, стегнујући опругу. Енергија се акумулира на исти начин. Затварање врата опушта пролеће, која притиска на клипу у супротном смеру, окреће се, мењача шаље ручицу за помицање структуре врата, затварање врата;
  3. са клизним штапићем. Ово није најуспешнија верзија дизајна, у којој нема рамена за преношење велике силе, што доводи до неизвесног рада механизма;
  4. цам схафт. Камилица, која има изглед симетричног или асиметричног срца, такође служи као оса. Када се врата отворе, елемент равномерно компримује опругу са отвором клипа. Приликом затварања пролеће се проширује, клип отвора се помера у супротном смеру, враћа кормиларницу у првобитни положај, врата се успоравају кочним клипом.
  • Затварачи врата. Налази се на поду. Постављање ближе ове врсте мора се размотрити током фазе изградње. Тежина врата држи доњу осу, која се помера у правцу друге оси ротације.

Дизајн ближе се користи за врата тежине до 300 килограма.

  • РАМС. Овај дизајн је уграђен у оквир или оквир врата, а принцип рада је исти као и затварачи пода. У том случају, врата су тешка на носачу, која је уграђена у под. Ротација са осовине врата се преноси до крила кроз полугу уграђену у врата одозго. Када се врата отворе помоћу полуге, ротира се осовина у облику срца. У зависности од смера приликом отварања врата, почиње да врши притисак на један од ваљака који олакшава две опруге. Када затварате врата, цео процес иде у супротном смјеру.

Према дизајну производа подељени су на:

  • Линеарно. У таквом ближњем случају нема колена нити детаља за постављање производа.
  • Колено. У дизајну се налази "колено", платно које протиче када се креће. Ово су најпоузданији и једноставнији уређаји међу механизмима полуге. Постоје два начина за монтажу:
  1. кућиште управљачког механизма је постављено на крило врата, а ручица се монтира на кутију;
  2. могућа и обратна монтажа опција.

Класификација механизама

Да би се упознали са постојећим затварачима врата направљеним у Русији, потребно је проучити ГОСТ 5091-78. Главни критеријуми за одабир врата су техничке карактеристике или напор који особа примењује приликом затварања врата.

По ГОСТ 5091-78 сви затварачи врата су подељени у 7 класа:

  • ЕН1. Користи се за шрафове ширине 750 мм и тежине до 20 кг.
  • ЕН2. Идеалан уређај за крпице ширине 850 мм и тежине до 40 кг.
  • ЕН3. Инструменти за ширину листа 950 мм, тежине до 60 кг.
  • ЕН4. Дизајниран за платна чија ширина износи 1,1 м, тежине до 80 кг.
  • ЕН5. Монтира се на ширину крила 1,25 метара, тежине до 100 кг.
  • ЕН6. Адаптације ове класе су дизајниране за врата ширине 1,4 метра, тежине до 120 кг.
  • ЕН7. Такви механизми су идеални за платна ширине 1,6 метара, тежине до 160 кг.

ГОСТ 5091-78 означава сила која се примењује приликом затварања врата, мерена у Нм (Невтонометерс). Компанија "Доор цлосер" у свом сертификату за испоручене производе указује на напоре у Нм. Истовремено, модели механизама могу бити од једне класе и подесиви, са могућношћу прилагођавања примене силе приликом отварања врата.

Поред тога, ГОСТ 5091-78 даје смернице за затвараче врата за њихов рад, узимајући у обзир радни опсег температуре. То је због чињенице да уље које се користи за подмазивање конструкције мења свој вискозитет под утицајем температуре. За спољашњу употребу, препоручује се уградња хладно отпорних уређаја, користећи уље са ниским температуром и посебне жлезде, које се налазе у сертификату производа.

ГОСТ 5091-78 означава још једну особину која треба узети у обзир при избору врата ближе вратима - преносу ротирајућег тренутка.

Избор уређаја

Савет: Пре него што одаберете врата ближе, упознајте се са нормама које дефинишу напоре које су направили затварачи врата када их користите. Они су у складу са европским стандардима.

Велика снага ближе одговара њеној вишој класи.

На пример:

  • Производ највише класе одабран је за уградњу на оклопна метална врата.
  • Прикључак ниске класе је инсталиран на лаганој производњи врата.
  • Конструкције од 3-5 класа се користе за једноставна улазна врата уграђена у унутрашњост.

Када бирате ближе, узимају се у обзир параметри врата, узимају се у обзир спољни фактори, на пример:

  • Приликом рада на улазним вратима често изложеним страним оптерећењима вјетра, крило врата мора бити опремљено висококвалитетним производима, што ће повећати вијек трајања врата.

Савет: Ако величина и тежина врата можете користити две различите категорије производа, требате дати предност елементима високе класе, што ће обезбедити већи степен сигурности, а тиме и дужи рад уређаја.

  • Није потребно узимати у обзир само снагу при избору производа. Ово увек не указује на тежак терет када се монтира на врата. Ако је тако ближе постављено на ПВЦ врата, биће креирано додатно оптерећење на шаркама, што ће их брзо истрошити.
  • Пластична врата са снажним елементима отвара се чврсто, то ће довести до додатног неугодја када користите врата.
  • Приликом одабира врата ближе вратима треба узети у обзир отпорност на мраз. Постоје модели који раде на екстремним температурама, у распону од (-45 ° Ц) до (+ 70 ° Ц).
  • Треба обратити пажњу на брзину кретања система врата. На примјер, за ватроотпорне структуре уређаји требају имати велику брзину затварања, а када се користе у кући, предност се даје спору затварању, посебно ако у кући постоје дјеца и старији. На јавним местима боље је уградити уређаје са функцијом кочења отвора, што ће спријечити да крило удари у зид.

За упознавање купца са додатним могућностима производа, нуди се сертификат о ближим вратима. Њено присуство је гаранција да је купљени производ високог квалитета.

Савет: Приликом избора уређаја, требало би да питате о сертификату. Ово ће дати веће поверење да изабрани уређај функционише већ дуги низ година.

Преглед популарних затварача врата

Испод се налази преглед затварача врата најпознатијих страних произвођача висококвалитетних производа:

  • Доор Цлосер Дорма. Ово је механизам немачке компаније, чија је карактеристика присуство клизних вуча. Овај дизајн вам омогућава да сакријете колено механизма за вучу и не покварите изглед врата.
Дорма ближе
  • Затварачи врата ДЦ-100. Ово је механички-хидраулички уређај за отварање врата тежине до 100 килограма. Може да ради у опсегу радних температура од (-35 ° Ц) до (+ 60 ° Ц), има две брзине кретања.
НОТЕДО Цомпани Цлосер
  • Врата ближе 80 кг од компаније Аблои. Његова компанија производи из Финске. Максимална тежина врата до 80 килограма. Модел има погодан механизам за подешавање механизма. Дизајн има независни вентил који омогућава глатко кретање врата.
Аблои Цлосер
  • ГЕЗЕ Доор Флоор Цлосер не видљиво и поуздано затвара врата клатна и са нагласком. Системи су доступни за тешке вентиле и мале дизалице. Блокови могу бити уграђени у противпожарна и противпожарна врата.
Спрат ближе
  • Врата ближе до 30 кг. Механички затварач за врата ДС19 служи за глатко затварање конструкција тежине до 30 кг. Оне се одликују једним брзином кретања врата, подешавањем једног вијка. Користи се за врата која су широка 75 центиметара. Цена производа је најмања.
Доводчик до 30 кг
  • Врата ближе "НОРА-М". Минимални број циклуса отварања и затварања врата је 500.000 пута, гаранција на свим моделима важи 5 година. У асортиману бренда постоје затварачи врата "НОРА-М", чије карактеристике омогућавају фиксирање платна у отвореном положају. Да бисте затворили врата, потребно је довести платну под углом од 90 °, а затим се започиње затворити. У таквим моделима се подешава брзина затварања конструкције и брзина његовог докхлопа.
Близу марку
  • Врата ближе "Булат", намењен је за глатко, аутоматско затварање врата. Користи се за пластичне, дрвене и металне структуре платна. Функције уређаја: подешавање брзине затварања врата, подешавање брзине финалне обраде. Распон температуре за употребу је од (-35 ° Ц) до (+ 50 ° Ц). Максимална ширина врата - 1,2 метра.
Цлосетер
  • К-Дом затварачи врата. Саставља компанију из Јужне Кореје. Дизајн има стандардну полугу. Служи за глатко затварање врата врсте весла. Упутства за инсталацију на руском, жлезде су направљене у Немачкој, осовина има увећани пречник, специјално уље чини конструкцију од смрзавања, може радити у распону од (-45 ° Ц) до (+ 50 ° Ц).
Клозет К-Дом
  • Затварачи врата за клизна врата. Такие устройства часто используются в местах массового пользования: магазинах, больницах, офисах. Предности и недостатки устройства таких конструкций приведены в таблице:
Предности Недостаци
  • Елиминише се удар ножа на оквир врата при затварању отвора.
  • Аутоматско затварање врата осигурава сигурност врућине у просторији и елиминише пенетрацију буке у просторију.
  • Способност контроле брзине кретања врата.
  • Безбедан рад.
  • Дуг век трајања клизног механизма.
Главни недостатак коришћења таквих модела је присуство штапних опруга са опругама, за које је лако ухватити и разбити уређај. Да бисте то спречили, неопходно је поставити производ на највише могуће тачке, али то може смањити јачину структуре.
Ближе клизна врата

Монтажни механизам

Приликом куповине производа који ће бити инсталиран на вратима својим рукама, морате имати у виду да би комплет требало да садржи:

  • Ближе.
  • Потисак полуга.
Комплет уређаја
  • Опрема за причвршћиваче.
  • Шема или цртежи врата ближе за монтажне конструкције.
Схема монтажа механизма

Фитинги се могу инсталирати на улазној јединици: на кутији и на платну, зависно од сврхе структуре врата.

Инсталација је:

  • Унутрашњост, као на слици. Ово је најчешћи начин за уградњу структура за спољна врата, док је производ монтиран на вратима.

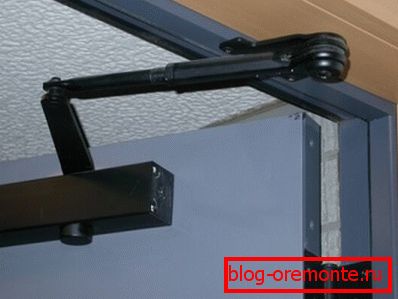

Унутрашња инсталација ближе
  • Вањски

Дијаграм инсталације у пуној величини који је укључен у комплету вам омогућава да инсталирате додатак високог квалитета и избегнете грешке приликом инсталације.

За ово:

  • Шема инсталације се снима на вратима.
Саставите инсталатера
  • Даље радње се обављају у складу са инструкцијама које нуди инструкција:
  • Маркирање је завршено.
  • Избушене рупе.
  • Случај је приложен.
  • Монтира се ручица.

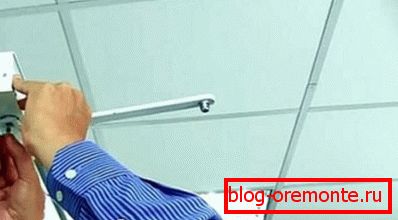

Фиксирање механизма

Ово су две половине, међусобно повезане са нитима.

  • Полуга је подесива по дужини, што одређује угао отварања врата, приближно 90 °.
  • Уз правилну монтажу свих структурних елемената, уређај ће радити ефикасно, без кварова.
Примјери монтажних структура

Детаљније постављање затварача приказује видео у овом чланку.

Ближа поставка

Правилно подешавање инсталираних елемената може се извршити ако погледате вијке који су дио дизајна за подешавање.

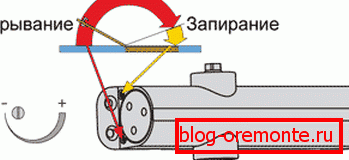

Дијаграм конфигурације уређаја

Многи модели имају посебне шрафове лоциране на украсном поклопцу њиховог кућишта. На неким, вијци се налазе на предњој страни кућишта и означени су 1 и 2. Вијчак 1 прилагођава промјену у углу отварања врата, може досећи 180 °. Вијак 2 мења брзину затварања крила.

Приликом подешавања врата:

  • Угао отварања крила врата варира од 90 ° до 180 °.
  • Убрзање затварања се подешава подешавањем вијка 2.
  • Врата се отварају у радном углу и ослобађају се.
  • Ротирање вијака 2 омогућава подешавање глаткости крила врата на последњих 15 °, како би се осигурало његово поуздано затварање.
  • Велики напор у имплементацији прилагођавања није вредан тога.
  • Након 1/4 окретања вијка, врата ће се затворити са приметним успоравањем.
Ближе прилагођавање

Ближе се може користити дуго времена, ако се подешавање врши редовно. Треба имати на уму да присилно закривљење врата за проветравање и подупирањем разним предметима може довести до повећања оптерећења на жлездама и клипу ближе вратима.

То ће узроковати екструзију уља из тела и излазак од ближе доле. Да бисте одговорили на питање како правилно исправити врата, само помоћник ће вам помоћи. Сваки дизајн има своје карактеристике.

Уход за доводчиком

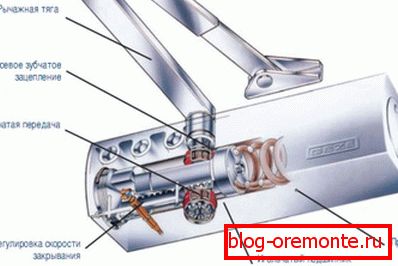

Аранжман механизма

Да бисте максимално повећали век врата, морате да одржите здравље овог механизма, редовно проверавајте статус његових главних делова:

  • Да би се избегли проблеми са појавом корозије, редовна обрада металних фрагмената и њихово подмазивање треба обавити за глатку вожњу.
  • Периодично морате подесити подешавања у складу са параметрима врата.
  • Не можете ставити ништа испод отворених врата.
  • Не можете повући врата "у", убрзати овај процес.
  • Контраиндиковано је да "помогне" вратима да се затворе, држећи их.

Било да ће бити уграђени ближи врат или било који други тип, уз правилну уградњу и рад таквог уређаја омогућит ће вам контрола процеса отварања и затварања врата. Ово ће спречити да се стакло разбије, а понекад и зид приликом инсталације металних врата из куће.
