Дии лед трака инсталација

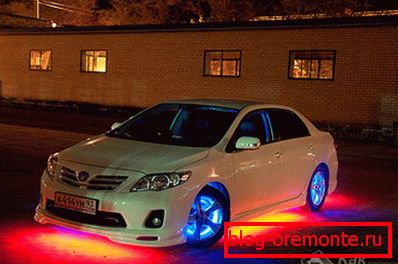

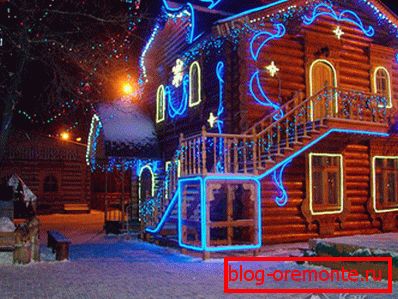

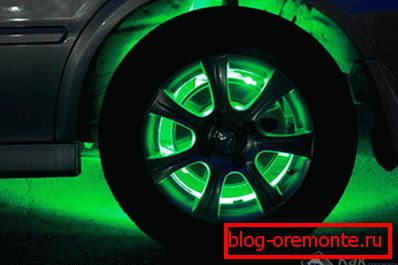

ЛЕД трака је модеран, универзални извор расвјете који се може користити у декоративним сврхама у и изван соба. Вишеслојне плафонске конструкције, унутрашњи луки и нише, намештај, аутомобили, билборди - ово је мала листа места која претвара овакво осветљење. Компактно и флексибилно осветљење може се поставити на тешко доступна места, дуготрајна употреба вам омогућава да не бринете о честој замени. У овом чланку ћемо погледати како направити инсталацију ЛЕД траке учинити то сами.

ЛЕД Стрип Типес

Светлеће траке су израђене од траке диелектричног материјала, на којем се диоде које емитују светлост фиксирају у једнаким интервалима. На бази траке примењују се посебни путеви дуж којих електрична струја пролази. Да би ограничили струју у кругу укључују отпорнике. Ширина осветљеног уређаја варира од 8 до 20 мм, дебљина је само 3 мм. Степен освјетљења зависи од броја ЛЕД диода на 1 метар траке, може се разликовати десет пута - 30-240 комада. Величина сваке диоде је назначена у ознакама траке, што је већа, што је интензивнији светлосни ток. На снажним уређајима извори свјетлости су распоређени у неколико редова. Дужина стандардне траке је 5 метара, она се продаје на колутима. Мјесто сечења су означене на подлози, трака се може подијелити само уз ове линије.

Главна класификација ЛЕД трака заснована је на боји која се емитује од сјаја:

1. СМД - монохроматски рендеринг боја (бела, плава, зелена, црвена). Бела верзија сјаја подељена је на топлу, умерену и хладну.
2. РГБ - ЛЕД трака која даје осветљење било које боје. Унутар њеног случаја постављају се три диоде, назначене у име боја - црвена, зелена и плава. Њихова комбинација, створена радом контролера, даје сјај. Цена овог дизајна је три пута већа од СМД траке.

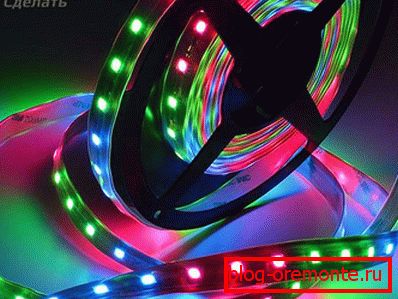

Расвјетни уређаји се издају отворени, намијењени за унутрашњу уградњу, и отпорни на влагу, израчунат за кориштење на улици и воду, класа заштите - ИП. За лакоћу монтирања, неке ЛЕД траке су опремљене самољепивим филмом.

Предности и мане

• Компактна величина и пластична структура која омогућава траку да узме жељени облик.

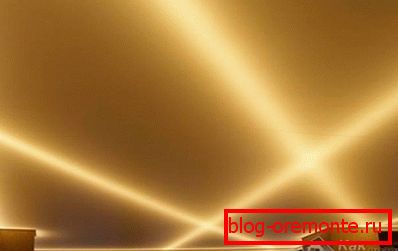

• Изузетак је прегревање, што је важно када се осветљавају растегљиви стропови и друге површине осјетљиве на температуру.
• Могућност добијања одабране боје подешавањем комбинације комбинација боја.
• Једноставност инсталације, присуство двостране траке не захтева никакав напор за инсталацију.
• Велико трајање рада, знатно веће од трајања употребе традиционалних сијалица.
• Бројне употребе.
• Економично коришћење електричне енергије, које се не троши за грејање.
• Безбедност - овај извор светлости не садржи штетне гасове и нечистоће, нема пулсацију.

Главни недостатак ЛЕД освјетљења је висок трошак, а за стварање пуноправног главног освјетљења захтијеће високе трошкове. То је узроковало коришћење трака као додатног или украсног плафонског осветљења.

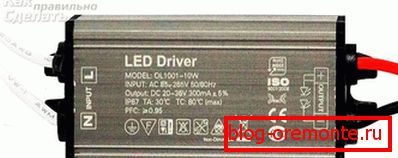

Избор напајања

Да би се користила ЛЕД трака, потребан је ДЦ извор напајања, тако да је искључено повезивање са заједничком мрежом. Морате инсталирати уређај који претвара промјењену струју у једносмерну струју са напоном од 12 или 24 волти. Да бисте изабрали право напајање, потребно је израчунати његову снагу. За прорачун се узимају вредност снаге од 1 метра траке, укупни снимци коришћеног светла и фактор сигурности. На пример, СМД 3014 са дужином од 6 метара - 24? 6? 1.15 = 165.6 В - вредност напајања за напајање. Радни напон траке означава произвођач.

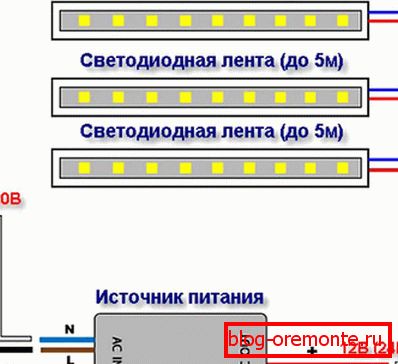

Када користите вишеструке траке, могуће је направити опћенито напајање, али због велике снаге такав уређај ће имати значајне димензије и тешкоће ће бити са његовим скривеним постављањем. Више је погодно за свако осветљење да подиже посебан извор напајања. Размишљајући како прикључити ЛЕД траку на напајање, изаберите паралелно коло. Ако спојите траку у серији, даљинске диоде ће примати мање од укупног напона и биће досадне.

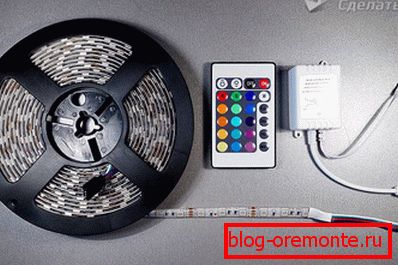

Повезивање РГБ траке захтева укључивање контролера у круг. Ако се директно повежете на напајање, трака ће сјајити, али боја се неће променити. Постоје четири жице за повезивање, а на контролеру су и терминали са бојама:

• Б је плава.
• Г - зелено.
• Р је црвена.

За четврту жицу, терминал се означава бројем напона - 12 или 24 В. Након прикључивања на ЛЕД траку, регулатор је повезан на напајање.

ЛЕД трака може се састојати само од ЛЕД диода исте боје. У овом случају, од контролера није потребно повезати га.

Кораци инсталације

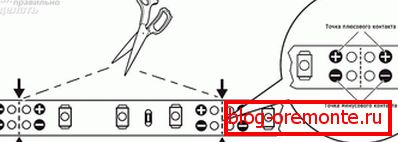

Рад почиње са резањем трака са жељеном дужином, потребно је осигурати да инцизија пролази кроз посебне ознаке. Дијелови за повезивање траке могу се изводити на два начина: кориштењем специјалних ЛЕД прикључака или лемљења. Састављање кола помоћу конектора може бити прилично брзо и једноставно довољно да се трака стави на контактну површину и затвори поклопац. Ова механичка метода не захтева вештине, али трошкови дела су доста високи, ако је потребно неколико веза, то ће значајно повећати трошкове осветљења.

Најједноставније напајање има два терминала, један плус други је минус, важно је да их не збуњујете када се прикључујете на контролер, иначе уређај неће успјети. Након сакупљања целог кола, он је повезан са мрежом преко улаза напајања. Ако ЛЕД трака правилно функционише, може се одредити на изабраном месту.

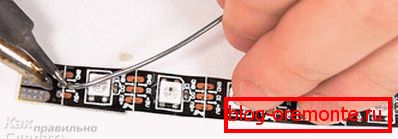

Ако је неопходно причврстити крајеве траке без конектора, користи се лајсно за лемљење ниске снаге. На контактне плочице спојних трака се наноси слој лемљења, а заштитна фолија мора бити уклоњена са основе траке. Осим тога, два дела се преклапају једна другом и загревају помоћу лемилице за лемљење док се лемљење не стопи.

Не бисте требали радити дужину ЛЕД траке више од пет метара, јер ЛЕД диоде на крају траке неће сјајно сијати.

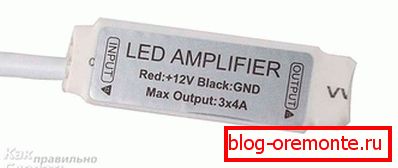

Ако је потребно повезати неколико обојених трака, појачало се инсталира. Овај уређај се налази иза прве ЛЕД траке, а други је повезан са њим. Ова схема користи један контролер и два напајања. Једнобојна ЛЕД трака има само две жице за повезивање са напајањем: црвено значи плус и плаво средство минус.

Веза се врши механички или помоћу лемљења. Да би се то урадило, крајеви жица су изоловани и затворени. На контактне делове траке примењује се и слој лемљења. Постављањем жица на контакте, на њих се наизменично додирују лемилице за лемљење. Упркос ниском напону, голим крајевима треба заменити изолацијском траком. Затамњење се може инсталирати у кругу између траке и напајања за регулисање светлосног флукса.

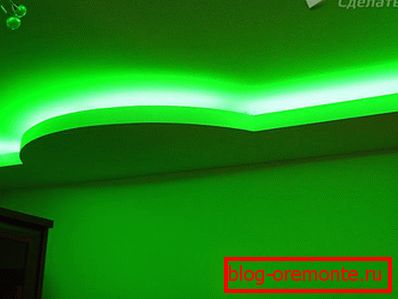

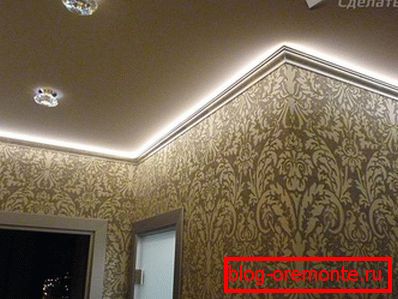

Уградња ЛЕД плафонског осветљења врши се на чистој и размашченој површини. Само поштујући ово стање, обезбедите поуздано фиксирање уређаја за осветљење.

Најновији модели ЛЕД трака нуди се комплетним сетом свега што је потребно за прикључење - јединицу за напајање која има заштиту од погрешних поларитета и контролера.

Видео

У овом видеу видећете како се инсталација ЛЕД РГБ ЛЕД траке на објекту:

На овом видеу видећете како спојити ЛЕД траку на напајање, као и како да подесите осветљеност даљинског управљача и промените боју позадинског осветљења:
