Дии соларни панели

20-08-2018
Електричар

Многи људи су заинтересовани за претварање соларне енергије у електричну енергију. Алтернативни извори енергије увек су окупирали умове људи, а данас сви могу добити енергију Сунца. У чланку ћемо описати како самостално производити панеле претварача из расположивих алата (код куће) и дати корак по корак инструкције о томе како саставити структуру.

Како то ради

Алтернативни извор енергије је генератор који ради на основу фотоелектричног ефекта. То вам омогућава да претворите соларну енергију у електричну енергију. Када дођемо до силиконских плочица, који су саставни део соларне батерије, квантови светлости замењују електроне из последњих орбита сваког силицијог атома. На тај начин можете добити велики број слободних електрона који формирају електричну струју.

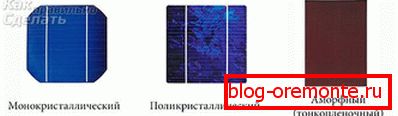

Пре него што пређете на производњу соларног панела, морате одабрати моделе претварача који ће се користити: једнокрит, поликристални или аморфни. Најприступачније су прве и друге опције. Да би одабрали одговарајуће елементе, неопходно је знати њихове тачне карактеристике:

  1. Поликристалне плоче са силицијумом дају прилично ниску ефикасност - не више од 8-9%. Међутим, они се упоређују са чињеницом да могу да раде чак и током облачног времена или облачности.
  2. Монокристалинске плоче дају око 13-14% ефикасности, али било који облак, а да не спомињем облачно време, значајно смањује снагу батерије, састављене од таквих плоча.

Оба типа плоча се разликују у дужем трајању - од 20 до 40 година.

Куповином силиконских плочица за самоносновање, можете узети елементе са малим недостацима - такозвани модули типа Б. Неке компоненте плоча се могу заменити, тако да сакупљамо батерију за много мање новца.

Солар Панел Десигн

Приликом планирања постављања претварача, потребно је да одаберете место своје инсталације тако да је нагнут, узимајући сунчеве зраке више или мање праволинијски. Идеалан начин је постављање батерија тако да можете подесити свој угао нагиба. Требало би да се налазе на осветљеној страни парцеле, а што је веће, то боље - на пример, на крову куће. Међутим, сви кровови не могу издржати тежину пуне соларне батерије, па се у неким случајевима препоручује и уградња специјалних носача за претвараче.

Потребан угао у којем се батерија треба лоцирати може се израчунати на основу географске локације подручја, као и нивоа солстице у подручју.

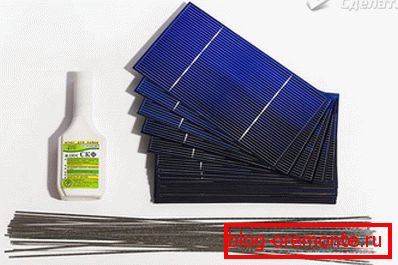

Материјали за производњу

Требаће вам:

  • Конверторски модули типа Б
  • алуминијумске углове или готове рамове за будућу батерију,
  • фолија за моделе.

Оквири за подршку могу се направити независно користећи алуминијумске оквире, или можете купити готове, различите величине.

Заштитни слој за соларне ћелије може бити одсутан и може бити:

  • стекло,
  • поликарбонат,
  • плекигласс
  • Плексиглас.

У принципу, сви заштитни премази се могу користити без великих губитака претворене енергије, међутим, плексиглас преноси зраке лошије од свих наведених материјала.

Инсталација

Величина оквира соларне батерије зависи од тога колико ће се модула користити. Приликом планирања локације елемената, потребно је оставити растојање од 3-5 мм између модула како би се надокнађиле могуће промене величине због разлика у температури.

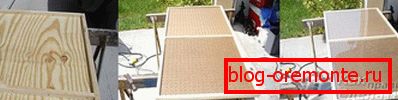

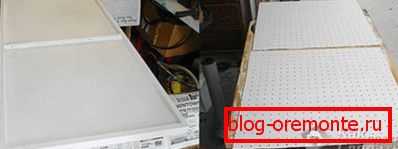

  • Након израчунавања података и добијања потребних димензија, можете наставити са инсталацијом оквира. Ако се користе готови рамови, потребно је само одабрати модуле који их у потпуности попуњавају. Алуминијумски углови омогућавају вам да креирате батерију било које величине.
  • Оквир алуминијумских углова састављен је причврсним елементима. Силиконски заптивач се наноси на унутрашњост оквира. Треба пажљиво наносити, без потребе за нестанком једног милиметра - овисно о трајању батерије.
  • Затим се у оквир поставља панел изабраног заштитног материјала. Препоручује се уз помоћ хардвера да обезбеди материјал на кадру. Да бисте то урадили, требају вам шрафови и шрафцигер. По завршетку радова, стакло или његов еквивалент се морају очистити од прашине и остатака.
  • Купљени модули могу или садржавати већ спајане контакте или не. У сваком случају препоручује се да се лемљење од нуле, односно три пута - ради веће поузданости - помоћу лемљења и киселине за лемљење, или да шетате помоћу лемљеног гвожђа на већ обављеном лемљењу.

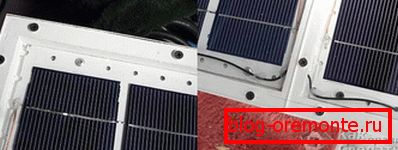

  • Соларни панел се може монтирати или директно на припремљену раму, или прво на означеном картону. Након постављања елемената на стаклу на потребан начин, потребно их повезати спајањем: на једној страни стазе, водећи струју, са знаком "плус"; с друге стране, са знаком минус. Контакти последњих елемената треба поставити на широки проводник сребра, такозвани аутобус.

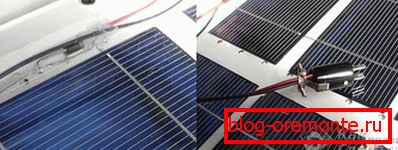

Стручњаци препоручују инсталацију терминала са предвиђеном "средњом" тачком. Постављањем џиновске диоде на то ће спречити празњење батерије у ноћи или облачно вријеме.

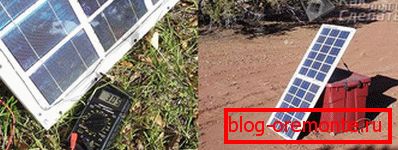

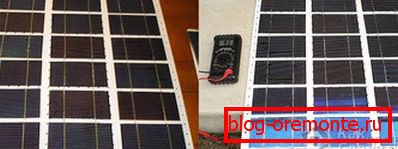

  • Након завршетка лемљења, неопходно је провјерити рад и пажљиво елиминисати све проблеме, побрините се да плоча ради.

Завршна фаза рада ће бити заптивање произведених панела специјалним еластичним заптивачем. Сви повезани модули су у потпуности покривени овом мешавином. После потпуног сушења, потребно је ставити други панел заштитног материјала, као и поставити изворни извор алтернативне енергије под правим углом на планирано место.

Видео

Комплетна видео упутства за прављење соларне батерије за ваш дом:

Фото
