Инсталација електричног бројила

02-08-2018
Електричар

Потреба за новим бројачом може се јавити у различитим случајевима:

  • Замена старег модела који не задовољава савремене захтеве обленерго.
  • Постојала је потреба за вишетарифним мерењем електричне енергије.
  • 380 куци су повезани са куцом.
  • Пренесите уређај на другу локацију.
  • Брокен олд девице.

Без обзира на разлог, али суштина је иста - потребно је да повежете нови уређај. Да ли се електрични мерач може самостално инсталирати? Да, али под одређеним условима.

Ко то разуме

Одмах је вриједно направити резервацију да различити градови могу имати различите захтјеве, односно, захтјеви су исти, али приступ њиховом извршењу и провјери обављеног посла може се разликовати у зависности од мјеста пребивалишта. Шта радити у овом случају? Како се повезати?

Замену уређаја може извршити професионални електричар који има одобрење не мање од 3 групе за електричну сигурност.

Пре свега, морате добити тачне информације о томе ко може да ради овај посао. Најчешће, нема проблема са овим, али у неким случајевима продаја енергије захтева да се веза и заптивање изврши од стране представника компаније, контролора. Ако не узмете у обзир ове услове, мораћете да докажете своју исправност и браните на суду.

Без обзира на то која одлука о води којом ће нови уређај бити инсталирана, није направљен, онај ко одлучи да прекине печате без дозволе, заплаћује се великим финансијским трошковима за плаћање новчане казне. Поред тога, ако се открије одсуство печата, онда не можете доказати да је то тек учињено. У овом случају, може се рећи да је печат био срушен у циљу заустављања, а трошак "украдене" електричне енергије биће додан износу новчане казне.

Врсте шалтера

Нећемо се задржати на уређају и принципу његовог рада, јер је то оно за шта је мало људи заинтересовано. Размотрите врсте модерних уређаја, јер ће вероватно морати да купе за свој новац.

Једнофазни електронски мерач енергије

Једнофазно се може подијелити на 2 врсте индикатора приказа:

  1. С ЖК дисплеем.
  2. Са точковима који имају бројеве.

Овде, као у старом правилу: "Сума се не мења из промене места термина". Да бисмо га јасније рекли, може се рећи да су уређаји различити само на начин приказивања података, али пошто је електронски са електромеханичким бројчаним механизмом јефтинији, потражња за њим је већа. Ако живите у приватној кући или стану, а ви морате инсталирати нову уместо застарелог, онда је ово најбоља опција. Избор модела је питање погодности и личних жеља.

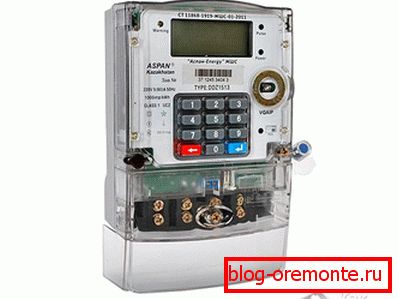

Мултитарифни бројач

Ако је планирано интензивно коришћење електричне енергије ноћу, онда можете размотрити могућност куповине вишеструког тарифног уређаја. Сада доступно за повезивање:

  • двотарифна;
  • три тарифе.

Која је њихова разлика? Двухтарифарни уважава дневну и ноћну потрошњу енергије. Овај трошак се наплаћује по различитим ценама. За енергију која је потрошена ноћу потребно је платити мање. Рачуноводство иде од одређеног времена, а не од тога да ли је светлост на улици или таму.

Три тарифне радње по истом принципу, само је вријеме дана у њему подељено у неколико временских периода:

  • ноћ (најнижа цена);
  • максимално оптерећење на мрежи (највиша цена);
  • дан (просјечна цијена).

Уређај је скуп, поред тога се мора програмирати, што такође кошта новац. У условима нормалне потрошње енергије, му је мало конфузије. Ако не постоји велика ноћна потрошња струје, онда на крају можете платити чак и више него са истом потрошњом енергије, узимајући у обзир једнократни уређај.

Трофазни мерач

Само име говори за себе. Поред тога, овај уређај је дизајниран тако да одговара количини потрошене енергије од 380В. За домаће потребе није вредно куповине.

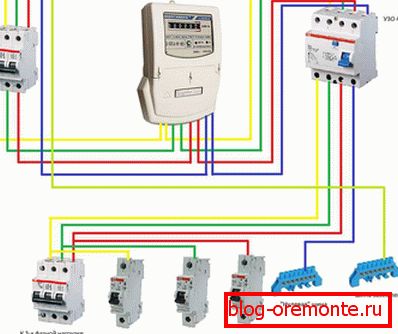

Ако требате инсталирати трофазну, можете погледати видео тренинг на крају чланка.

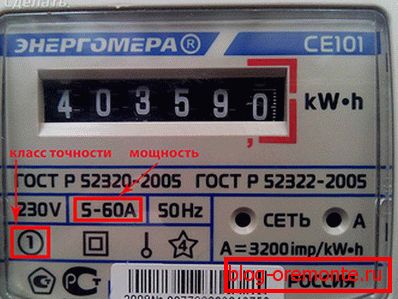

Стандардна ознака

На кутији и предњој плочи су параметри:

  1. Радни напон
  2. Снага.
  3. Класа тачности.

Што се тиче напона, нема додатних питања - потребно вам је 220 или 380 волти. Снага уређаја је обично више него довољна за домаће потребе, чак и за рад са апаратом за заваривање. Ако говоримо о класи тачности, онда ова цифра не би требала бити већа од 2, иначе мјерач неће бити повезан са вама, јер су то минимални захтјеви. Што је мањи број, то је већа тачност купљеног уређаја.

Шта тражити приликом куповине

Данас можете купити бројила из различитих фирми, али пожељно је зауставити избор домаћих производа и због тога постоји низ разлога:

  1. Постоје добри и квалитетни увезени електрични бројилници, али они можда нису дизајнирани за наше услове, и, на пример, не могу издржати напетост, јер у цивилизованим земљама једноставно нема таквог срамота. Гарантни сервис ће вам бити одбијен због "непоштивања услова пословања", а затим ћете морати да плаћате тежак зараду за поправку ове увезене опреме, а неће бити гаранције да се то неће поновити. Ако желите да купите само увезене, онда сазнајте како је прилагођен нашим условима.
  2. Кинески производи могу се приписати увозу. Одмах је важно напоменути да су у ствари кинески производи високог квалитета и да их траже у многим земљама, али ово се односи само на сертификоване производе. Такође добијамо производе дизајниране за земље у развоју - јефтине и лоше квалитете. Можете купити брендирани кинески уређај на тржишту, а затим ће у радионици рећи да нема резервних делова за то, јер се саставља од онога што је непознато.
  3. Обратите пажњу на датум производње (или проверу). Може се десити да уместо да се прикључите и запечаћете, можда ћете бити присиљени да предате уређај за преглед, јер је у складишту више од једне године.
  4. Начин монтаже. Монтажа се може разликовати - на динрику или вијцима на површину. Приликом избора штита (или бројача за штит), потребно је узети у обзир то. Неке јединице су опремљене додатним уређајима који омогућавају уградњу уређаја на било коју површину.

Препоручује се да постоји релеј за контролу напона поред које можете заштитити не само сијалице, већ и многе друге електричне уређаје. Према незваничним статистичким подацима, у 90% случајева неуспјеха кућних апарата узрок прекида је напетост струје.

Повезивање ради

Разбијање старог уређаја није тешко, али, како смо рекли, без дозволе заптивке не можемо уклонити. Потребно је искључити снагу стана. Затим одврните доњи поклопац и отпустите завртње, извадите жице.

Станари приватних кућа можда морају инсталирати уређај под напоном, јер ожичење долази директно са стуба.

Коју невољу можете одмах да нађете? Уколико уклоните мерач, вероватно ћете пронаћи старо, застарело алуминијумско ожичење. Ако се управо то десило, онда се то мора заменити. Ако је ожичење старо, онда више не испуњава савремене захтеве, и мора се заменити новим, већим делом. Полагање жице се не врши под углом, већ само хоризонтално и вертикално.

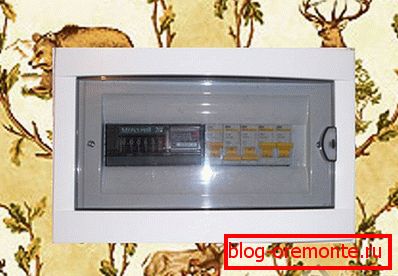

Сада нико не инсталира уређаје на дрвену плочу (и на метал, и стари модел). Модерни штитници имају седиште за постављање штита и машина. Сам заштитник, ако омета или оштети изглед собе, може се монтирати у зид. На слици можете видети како је то учињено на примеру Меркур. Јасно је да ће под њим бити потребно припремити место. Такође је неопходно да мерач буде на таквој висини што је погодно за читање. Вриједно је направити грешку једном, а затим стално постављати високу столицу испод ногу.

Ако у кући постоји електрични штедњак, онда је неопходно направити одвојену линију одговарајуће снаге и уземљиву жицу са плоче, повезујући га на контактну плочу и на панел, ако је његово тело ковано. Осим електричног штедња, многи модернији кућни апарати морају бити уземљени. Ако се ожичење мења, онда морате унапред да се побрините за то.

Сада је ред метра. Требало би да се фиксира у штит, у зависности од начина везивања (ово је поменуто горе). Даље, у складу са приложеном документацијом, ожичење је повезано. Жице морају бити добро причвршћене, али не стиснуте, јер такве радње могу довести до њеног стискања и лома. Излазна фазна жица, испоручена на машину.

Ако је тело штита од метала, онда мора бити повезано са жицом за земљу. Обично се дизајнери производа баве овим.

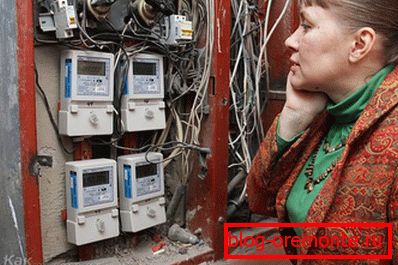

Приликом монтирања мерача у заједнички ходник није неопходно инсталирати штит за електричну опрему, јер је монтиран у заједничку централи. Када се налази изван стамбеног простора, унутар просторије је постављена електрична централа са аутоматским уређајима.

Након што завршите инсталацију и провјерите да жице нису никад изгубљене, можете пробати склопљени систем.

Видео

Овај видео показује инсталацију и повезивање једнофазног једносмерног мерача електричне енергије Мерач енергије ЦЕ101 Р5:

Погледајте видео тренинг за повезивање трофазног јединичног мерача електричне енергије Енергомера ТсЕ6803В:
