Инсталација грејних олука

01-06-2018

Електричар

Када креирате пројекат крова, обично покушајте да узмете у обзир вероватноћу оптерећења од падавина. Уколико се такве калкулације неправилно изврше, цела структура може срушити. У неким зимама снег пада више него уобичајено. Да не бисте патили од овога, потребно је уградити грејалице.

Зашто се акумулира лед

Узроци леда односе се на спољне и унутрашње факторе:

Честе промене температуре. То доводи до чињенице да се слој снијега, који је већ лежао, могао топити, након што је температура пала, замрзнула и покрила сљедећу.
Неуспјех нагиба крова. Мора се израчунати у складу са климатским карактеристикама одређене територије.
Неочишћени канали одвода. На јесен, олук би могао заспати. Затвара рупице, што спречава одлив воде.
Недовољно загревање таванског простора.
Присуство таванске собе. Приликом коришћења поткровља као дневне собе, паре се ослобађају, поред тога, то доводи до повећања температуре подних облога. Од овог снега се топи, а вода се замрзава на хладном.
Неуредно чишћење крова.

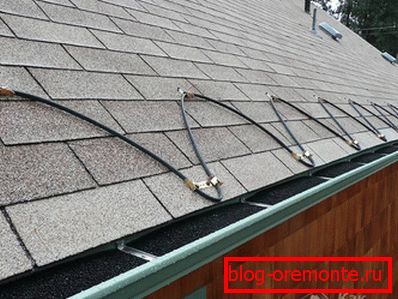

Систем за грејање олука се обично монтира заједно са загревањем неких дијелова крова. Уређај ове врсте има следеће задатке:

Уклањање леденица и замрзнутих чворова на крову.
Спречити гњечење крова за кровове због акумулације влаге.
Ослобађање рупа за загушење за пролаз кроз течност.
Спречите изненадне промјене температуре, што може оштетити неке материјале.
Смањите тежину падајућег слоја седимента како бисте смањили оптерећење.
Продужава животни систем пода и читав кровни систем.
Аутоматизујте чишћење крова.

Принцип рада грејног система

Систем грејања ради у аутоматском режиму. Није потребна интервенција корисника. Ово је осигурано чињеницом да дизајн обезбеђује присуство специјалног сензора који континуирано прима податке о температури околине. Он преноси сигнал регулатору, који затвара струјни круг струје и грејни елементи већ раде, загревају слој снежног покривача или леда.

Ако је потребно, активирање се може извршити ручно, обично за ово је додатни прекидач.

Изаберите врсту грејног кабла

Основа целог механизма је грејни кабл. За неке, овај концепт је нешто ново, али заправо су таква рјешења кориштена више од годину дана.

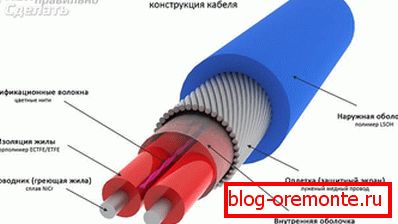

Отпорно. По изгледу, он подсјећа на обичан једножилни или страндирани алуминиј плетени кабел. Грејање долази због унутрашњег отпора проводника. Температура се лако одржава на истом нивоу, што гарантује поузданост система. Обично је у приступачном распону цена.

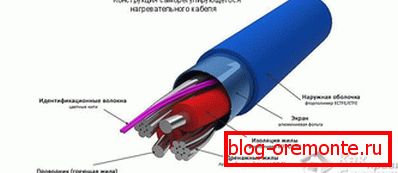

Саморегулирајуће. Структура овог проводника је компликованија и трошак је већи. Као што сугерише име, овај кабл може функционирати самостално, без интервенције корисника. То значи да у различитим областима могу бити различите температуре. Ово се објашњава следећим механизмом: између два проводника постоји изолатор, који у извесној мери преноси електричну енергију. Што је нижа температура, мањи је отпор, више струја пролази и више грејања. Након загревања, отпор се повећава и пропустљивост се смањује.

Свака од ових опција има своје предности и слабости. Отпорно:

брзо загревање;
лакоћа инсталације двожичног кабла;
једноставност израчунавања снаге по линеарном метру;
Не постоје посебне нијансе са везом.

Недостаци укључују:

потреба за постављање одређене декларисане дужине;
прекомерна употреба електричне енергије у неуједначеним подручјима;
Као провера пре инсталације, доступно је само мерење отпорности.

Предности саморегулације укључују:

могућност коришћења без термостата;
постављање комада произвољне дужине;
отпорност на физички стрес;
економичнију потрошњу у поређењу са отпорним;
отпорност на падове напона;

Неки слабости:

релативно висока цена;
споро загревање;
висока стартна снага.

У неким ситуацијама, због уштеде трошкова, ова два типа комбинују. На пример, дуж нагиба крова, где је поклопац снег или лед приближно исти, отпор је дозвољен, а саморегулациони кабл положен је у жлебове, одводе и лијевове.

Пројектовање

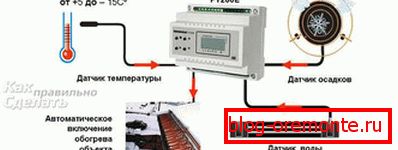

Поред саме грејне базе, неке компоненте ће и даље бити потребне:

Сензор температуре Најбоља опција била би мала метеоролошка станица. Она ће моћи да прати не само температуру, већ и влажност, као и падавине.
Термостат У такве сврхе се даје предност електроничком производу. Тачније прати флуктуације и одржава довољно оптерећења.
Хладни кабл. Обично узета у дупли плашт. То ће служити као снага за повезивање терета. Одјељак је изабран у зависности од укупне потрошње система.
Сигнални каблови. Користи се за сензоре температуре и влаге.
Аутоматски прекидач Број полова зависиће од долазеће мреже.
Склопне кутије. Један ће бити потребан за термостат, један за аутомат, ако није инсталиран у општем штиту, а други за временску станицу.
РЦД. Обавезна ставка. Овај уређај ће вам омогућити да пратите најмању разлику и одмах зауставите проток струје како бисте заштитили све станаре куће.
Спојнице за херметичке каблове. Причвршћивање материјала у облику вијака, пиштоља, заграда за жице.

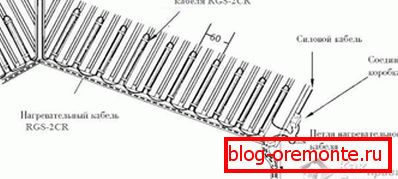

Сада је потребно израчунати дужину потребног грејног кабла. Да бисте то урадили, измерите дужину свих хоризонталних и вертикалних секција. Обично су две линије смештене у олуку, тако да се резултат мора помножити са два. За вертикалну одводну цијев постоје и два, али важно је додатно загрејати доњи део, јер је ближе тлу и може се снажније замрзнути. Око 10% акција треба додати резултату. Он ће наставити са додатним окретима у лијевима. Дужина сегмента, која ће бити на крову, зависи од тога који ће начин инсталације бити изабран. Може се извршити у неколико нити или змија. Висина змајеве петље је одабрана према обрасцу постављеног пода, али не би требало да буде мања од ширине која се обично формира (у просјеку, ова вриједност достиже 35-40 цм). Ако на крову постоји унутрашњи угао (ендова), онда се грејни кабл неопходно уклапа у њега. Да ли је минимално потребно? његова дужина у две линије.

Снага кабла за сваки случај се израчунава појединачно, али има неколико просјечних вриједности:

Под нормалним условима, полазна тачка је 22 В за отпорни кабл и 30 В за саморегулациони кабл по метру.
За мекане кровове и пластичне одводе, снага по линеарном метру не би требало да прелази 17 вата.
Ако постоји могућност јаког залеђивања за метални жлеб, дозвољене су двије линије снаге 50 В по линеарном метру.
Са великом ширином, жлебови могу да се уклопе не два, већ три или више линија.
Ако је поткровље хладно, онда ће бити довољно 70 В / м². У случају када се поткровље користи испод поткровља, број обртаја и линија израчунава се тако да се добије од 200 В / м².

Сада, знајући укупну дужину целе линије и снагу сваког проводника, можемо израчунати укупну потрошњу. У складу са овом вриједношћу одабрани су прекидач, хладни кабловски дио и термостат.

Установка

Инсталација се најбоље врши одозго надоле. Али не морате почети са грејним каблом.
Унутар собе изаберемо локацију електричног панела. Ако је потребно, користимо перфоратор, направићемо паузу за то. Бушимо рупице и причврстимо кутију помоћу завртња и пужева.
Ми вршимо инсталацију машина за сваки појединачни склоп. Овде такође инсталирамо термостат.
Направимо мрежни кабловски излаз. Повуците га до нивоа где ће се повезати са грејањем.
Под кровом је инсталирана затворена разводна кутија. Покреће жицу за напајање.
Затим морате темељито очистити све олуке и место на крову где се планира инсталација.
Одређује се отпор грејног кабла, а вредност се проверава за усаглашеност са пријављеним. Индикације се уносе у пасош.

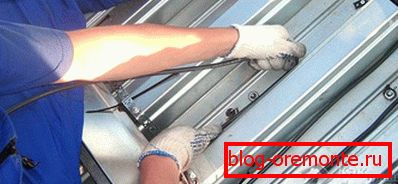

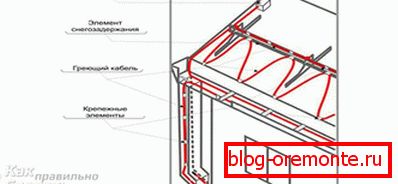

Почиње истезање грејног кабла. Први корак лежи на крову. Да бисте га осигурали, користите посебне плоче са заградама или решеткама. Они вам омогућавају да схватите потребну тачку и талас змије или раздаљину између паралелних нити.
Произведено полагање у хоризонталним олуци. Да би се обезбедио неопходни размак између каблова (мора бити најмање 3 цм), користе се специјалне пластичне стрије или металне коцке. Неки од њих су објесени на ивици жлеба, други морају бити причвршћени заковицама.
Око левка је потребно направити неколико додатних окрета. У сваком случају не сме бити загушења, ово се ради за брз одлив воде.
Да бисте спустили жицу у вертикалној цеви, поставите кабл са пластичном плаштом. Каблови се не смеју прелазити. Да би то урадили, морају се унапред одвојити помоћу посебних одстојника. На дну петље је причвршћен малим штапићем. То можете урадити бушењем четири рупе и причвршћивањем проводника помоћу естриха.

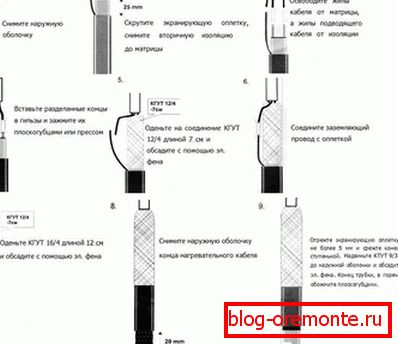

Крај проводника се доводи у инсталирану кутију. Унутар прикључка се врши хладна жица.
Сензор температуре се може монтирати директно у близини одвода или на сјеверној страни куће, тако да може подићи најнижу могућу температуру.
Када се цео систем монтира пре покретања, потребно је провјерити РЦД. Затим се примјењује напон и прати стање постављених аутопутева.

У случају када се ток воде одвија у атмосферском систему, онда се кабл мора поставити на дубину замрзавања. За равне кровове биће неопходно додатно грејање помоћу посебних канала, као и постављање кабла око отвора за одвод воде на исти начин као у случају обичних лијевова. Током процеса инсталације водите рачуна да изолацијски плашт није оштећен. Уколико се то деси, у случају опсега кабла мораће се замијенити цијели аутопут.

Пре куповине кабла, обавезно се упознајте са свим његовим карактеристикама, као и дозвољеним температурама његове употребе. У фази пројектовања, боље је да се консултујете са професионалцима који су већ неко време били ангажовани на сличном раду. У ствари, током процеса инсталације нема ништа што не можете учинити с властитим рукама.

Видео

Варијанта монтаже грејног кабла за грејање олука приказана је у следећем видео снимку:
