Како направити генератор вјетра својим рукама

Способност коришћења алтернативних извора енергије често привлачи људе. Због тога су покушаји да се енергија из снаге природе направи пре Заједничког доба. У овом чланку ћемо објаснити како направити генератор вјетра својим рукама код куће (од материјала за отпад).

Ветрогенератор се може користити у следеће сврхе:

• осветљење собе
• повезивање телевизијске или аудио опреме
• повезивање кућних апарата или канцеларијске опреме.

Најчешће, генератор ветра у земљишној парцели не може бити једини извор енергије, осим ако није инсталиран на сајту у једном тренутку.

Понекад можете видети читаву мрежу вјетроагрегата који претварају енергију вјетра у електричну енергију и акумулирају је у припремљене батерије. Такви извори струје могу се сврсисходно користити за управљање само једним апаратом за кућанство или за чување као резервну копију у случају искључења главног извора електричне енергије.

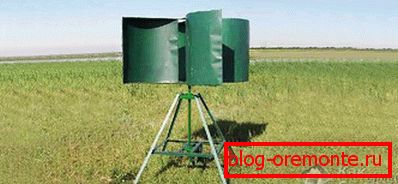

Главна разлика која дозвољава разлику између две врсте вјетроагрегата је у облику пропелера: пропелер или једрење.

Пре него што направите ветрењац, морате одлучити за коју сврху је потребно. Што су тежи задаци постављени за такав извор енергије, тежиће ће бити његов дизајн.

Структура ветрогенератора укључује:

• вјетробран са ножевима;
• мењач (механизам који трансформише и преноси обртни момент);
• јарбол на којем ће бити инсталиран;
• батерија;
• инвертор (механизам за конверзију ДЦ напона из АЦ напајања на АЦ).

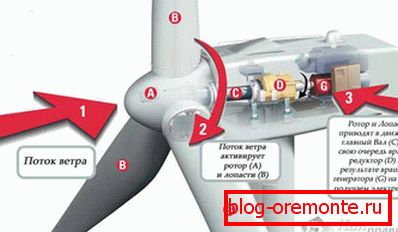

Рад ветрогенератора је следећи: ветар ротира вјетробран с лопатицама са својом енергијом, а обртни момент се преноси кроз мјењач на осовину генератора.

Када самофинансира алтернативни извор енергије, обратите пажњу на ротациони или вертикални тип таквог уређаја - то вам омогућава да добијете више енергије због ефективног утјецаја енергије вјетра на њега.

Прво морате припремити:

1. Генератор је 12 В, батерија је 12 В. Најчешће коришћене батерије су кисели, гел или оклопљени - они издржавају максималан број пражњења - од 250 до 1200 циклуса. Не препоручује се употреба ауто-акумулатора захваљујући чињеници да не издржава ни 100 пуњења акумулатора, што значи да ће брже пропасти и захтевати замјену.
2. Ротор величине од 1,5 до 2 м.
3. Метални цијев или кантица запремине за производњу лопатица.
4. Два релеја - да бисте напунили батерију и пунили лампу (обична лампе са напајањем од 25 до 150 вати - то ће показати да генератор вјетра ради исправно).
5. Прекини.
6. Волтметар
7. Разводна кутија
8. Јарбол до 10 м (на пример, метална цев или ПВЦ цев, пречника не мање од 160 мм, пројектована за канализацију или цев за притисак. Цијеви за једноставну канализацију неће радити јер су сувише танке и крхке).
9. Страндиране жице (2-3 језгре) са попречним пресеком од најмање 4 мм?.
10. М6 вијци, одговарајуће матице и подлошке у количини од 4 ком.
11. Нехрђајућа жица с пречником од 0,5 до 1 цм.

Алати ће захтевати различите кључеве, бушилицу, одвијач и жичаре.

Креирање и инсталирање ветрогенератора

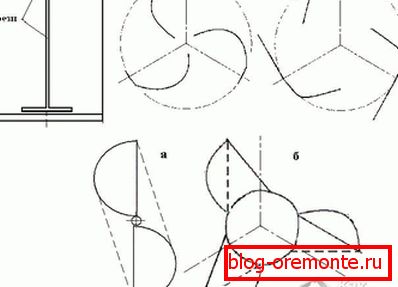

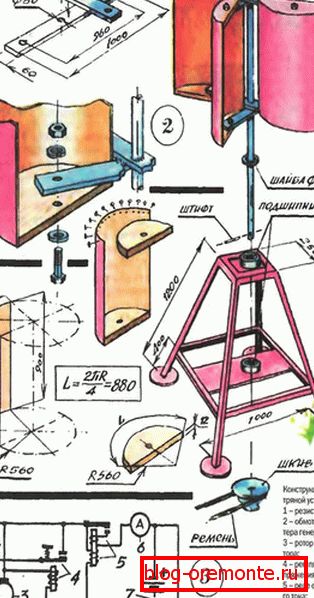

1. Првобитно је неопходно направити ветрогенератор ротационог типа. Пречник ротора директно зависи од просјечне брзине вјетра током године. Ротор је структура у облику цилиндара, чије се лопатице налазе у лијевима. За производњу искоришћеног лима, закривљени у облику лука. Ножеви су причвршћени за горње и доње дискове са заковицама и угловима. Потребно је причврстити прирубницу на доњи диск. Дизајниран је за причвршћивање ножева на ротор.
2. Неопходно је узети кофу, обележите га оловком на 4 комаде, пажљиво исеците до краја. На дну за припрему отвора за вијке тако да је оса генератора јасно у средишту дна кофе. Направљене од зидова лопатице се морају савијати по жељеном углу - у зависности од смера и интензитета вјетра. Што је веће савијање лопатица, већа је брзина ротације уређаја, међутим, уређај може брзо погоршати.
3. Након тога, модификована канта, односно његова дна, мора бити причвршћена за вретено помоћу вијака. Точке за повезивање морају бити веома пажљиво одабране - неправилна монтажа ће резултирати потребом сталног подешавања положаја лопатица и прилагођавања ротације, што је тешко учинити на генератору вјетра који је већ инсталиран на јарболу.
4. Жице се морају повезати са генератором. Ако жица није вишеслојна, пожељно је да се назначи положај жица и њихово обиљежавање са вишебојним ознакама.
5. Након повезивања жица са генератором, спојите круг у разводну кутију. Генератор припремљен на овај начин треба да буде причвршћен за јарбол, након чега жице треба причвршћивати и генератор и јарбол. Генератор мора бити прикључен на круг, а затим и батерију. Оптерећење мора бити спојено помоћу жица с попречним пресеком од најмање 4 мм.

Инсталација јарбола

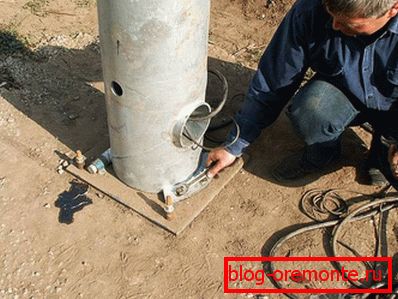

Јарбол ветротурбине мора бити пажљиво осигуран. Да бисте то урадили, припремите рупу у тлу нешто већу од пречника јарбола. Дубина рупе мора бити најмање 50 цм. Поставити јастук песка са шљунком на дно са слојем од 10 цм, потребно је пажљиво спустити и просипати водом. После тога, цементни малтер мора бити сипан у рупу за 10 цм. Потребно је уградити јарбол у њега и, притом, попунити рупу бетоном са малтером до краја.

У случају када је потребно повећати ефикасност ветрогенератора, повећати дужину јарбола за 30%. Високи јарбол дозвољава не само повећање количине енергије вјетра, већ и уклањање сметњи у вјетру у облику зграда или дрвећа.

Видео: пропеллерный ветрогенератор

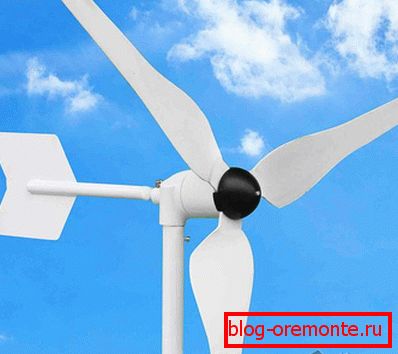

И ово је пример ветрењача пропелера да би се дало:
