Како направити земљу у кући

25-07-2018
Електричар

До данас је развијен читав низ посебних мера који обезбеђују поуздану заштиту корисника од електричног удара у свакодневном животу, што је учинило безбеднији рад електро опреме.

Активности ове класе треба да обухвате припрему терена познатој већини власника приватног стамбеног простора под називом "земља петља", која се обично састоји од следећих структурних елемената:

  • уземљење (уземљење);
  • низ проводника за уземљење;
  • специјални теренски аутобус.

У чланку ћемо причати о томе како правилно монтирати уземљење у приватној кући својим рукама, приказаћемо дијаграме, фотографије и видео упутства.

Избор и припрема уземљења

Када организујете систем за уземљење у земљи, можете користити једну од следећих металних структура природног поријекла као уземљивог проводника:

  • све армирано-бетонске шипове сахрањене у земљи;
  • металне цеви или шине које се налазе на површини земље;
  • други метални елементи грађевинских конструкција сахрањени у тлу.

У случају да не можете пронаћи ништа слично овоме у близини вашег дома, морате сами припремити прекидач за уземљење.

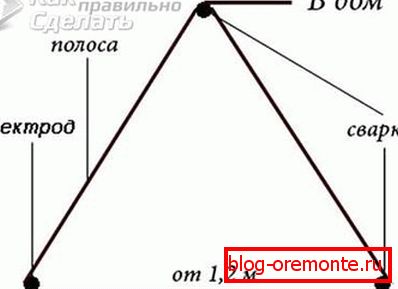

Да бисте направили овај уземљени елемент, потребно је да припремите три челичне електроде дужине 1,2 метра, које се касније заварују заједно, тако да се овим пробама добије троугао правилног облика.

(При избору сегмената челичне цеви као електроде, његов пречник треба бити најмање 30 милиметара).

У случају коришћења електрода различитог профила, површина попречног пресека елемената мора бити најмање 150 мм2а дужина самих сегмената није нижа од 2 метра. Прије постављања такве конструкције у земљу, потребно је унапријед припремити мјесто копањем три јарка пола метра дубине (у облику троугла са дугачким страницама дугим око 1,2 метара). Затим, у угловима резултирајуће фигуре са малим махом, требало би да ударите у три претходно припремљене и добро усмерене на једној страни електроде. За повезивање електрода са ударцима једне до друге, користе се челичне траке са попречним пресеком од најмање 50 мм.2. Сви делови резултујуће конструкције на зглобовима су сигурно заварени (или артикулисани помоћу зглобљених зглобова).

По завршетку ових процедура, потребно је да проследите челичну траку изабрану за прекидач за уземљење до тачке жељеног уласка уземљења у кућу (препоручује се да га приближите прекидном орману и заварите мали затварач на свом крају).

Затим, помоћу бакарне жице од 6мм2, прошао кроз рупу у зиду и фиксиран на овај вијак, потребно је повезати избачени магистрала на главну земаљску магистралу (ГЗСХ) која се налази на разводној плочи. Одавде заштитно уземљење може бити разблажено у свим деловима куће (у склопу радне електричне инсталације).

Аранжман земаљског аутобуса

Да бисте правилно решили питање како правилно направити уземљење, морат ћете извршити операцију такозваног "раздвајања" ПЕН проводника, који је дио кабла са кога се ваша кућа напаја.

Да би се добила засебна земаљска магистрала, ова жица мора бити подељена на заштитни и радни проводник (ПЕ и Н, респективно)

Такво раздвајање може се организовати помоћу главног уземљеног аутобуса који је већ познат.

Поред ПЕН-проводника (навијање до централе из линије "воздусхки" или из подземног кабла), претходно дизајниран уземљени проводник, који је причвршћен на уземљивачу, прикључен је на ту магистралу.

Због присуства таквог уземљења (што се у суштини понавља), можете уметно уредити ожичење одвојене бус нуле и нултог радног проводника свим потрошачима директно са главног аутопута. У овом случају, жица фазе (Л) је разведена са њима.

Треба напоменути да ОЛЦ-ови укључују посебне захтеве у вези аранжмана на потрошачкој страни, тзв. Преусмеравања. Оне се примењују на секторске индустријске мреже, укључивање терета у које се производи у складу са шемом са глуво уземљеним неутралним. Овај начин повезивања осигурава функционалност читавог заштитног система уземљења чак иу случајевима хитног прекида ПЕН проводника.

Требало би узети у обзир чињеницу да у урбаним становима да организујете раздвајање ПЕН-проводника због преклапања нећете успјети.

Видео

Неколико речи о инсталацији уземљења и уземљења:
