Како одредити величину жице

03-08-2018
Електричар

Један од важних и главних делова електричних инсталација је проводни каблови. Да би све функционисало како треба, без кратких спојева и стаљених жица, важно је изабрати ожичење тако да може издржати напон. Уверите се да је жица поуздана, сигурна и задовољава захтеве рада, можете израчунати пресек жице. Ако је жица недовољна у попречном пресеку, може доћи до кратког споја и пожара у кући. Хајде да схватимо како одредити пресек жице како би избегли такве последице.

Озбиљно питање

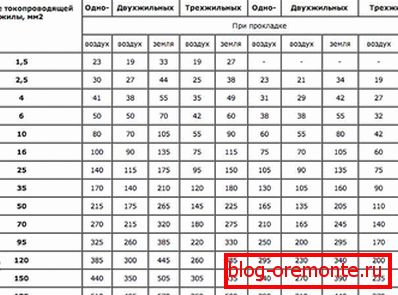

Ако имате план замене електричних инсталација, прво морате одлучити која је величина жице потребна. Када израчунате планирано оптерећење на жици по струји, одмах ће бити јасно који се део захтева за нормалан рад. У ту сврху користите табелу испод.

Претпоставимо, пошто сте све пребројали, одредили сте тренутну снагу од 27 А. Испоставило се да вам је потребна двожилни жице са пресеком од 2,5 мм2. Отишли ​​сте у продавницу, купили добру жицу, са одељком од 2,5 мм коју је прогласио произвођач2 и направио инсталацију електричних жица. После времена када је систем био укључен, машина на контролној табли је искључена. Ово може указивати на оштећену линију.

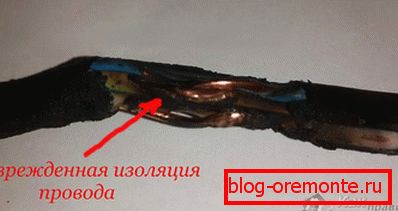

Када прегледате ожичење, може постати јасно да је дошло до кратког споја. Разлог је једноставан - изолација на жици се топи због јаке топлоте. Али како то? Урадили сте све како треба, израчунали, купили потребну жицу. И цела ствар није у прорачунима и грешка у вези са везом. Цели разлог лежи у обмању. Да, то је превара, јер често произвођачи који производе жице испоручују робу која не одговара декларисаном делу. На пример, купили сте кабел са жичном површином од 2,5 мм2, али када сте сами проверили, испоставило се да је кабловски део само 2,1 мм2То је мање него што вам је потребно на власти. Тако се испоставља да се жица загрева и повећава ризик од круга.

Али зашто би кабловске компаније то урадиле? Све је у вези похлепе, јер снижавањем попречног пресека жице, производна компанија штеди прилично значајну количину новца. Судите за себе: да направите 1000 метара жица с попречним пресеком од 2,5 мм2Требало би око 22,3 кг бакра. Али ако их направите са мањим дијелом, 2,1 мм2, онда ће за њихову производњу бити потребно 18,8 кг. Испоставља се да је штедња у корист произвођача 3,5 кг бакра. И када се производе велике количине производа, ова бројка значајно расте.

Стога се испоставља да је дефиниција пресека жице важан и озбиљан корак који се мора извршити приликом инсталације ожичења. На тај начин можете избјећи топљење изолације, кола и, као резултат тога, ватру.

Како могу да одредим пресек кабла

Дакле, купили сте жицу, хајде да сазнамо како можете да измерите његов пресек. За ову сврху биће вам потребно:

  • штангенциркуль;
  • калкулатор;
  • сам кабель;
  • канцеларијски нож или стриптиз за скидање.

Одређује се пречником жице. Да погледамо како то радити у фазама.

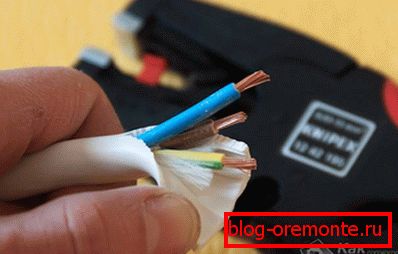

  1. Узмите жицу и уклоните изолацију стриптизетом или клерикалним ножем.
  2. Користећи пречник, измерите пречник жице.
  3. Сада, морате запамтити лекције о геометрији у школи. Да би се одредила област круга, постоји одређена формула:

Скр=? р2,

где је број = 3.14, а р је полупречник жице.

Али овде имамо проблем: коришћење калиперја за мерење полупречника је немогуће - само пречник. Због тога, формула се мора мало промијенити према пречнику. Као што знамо, радијус је пола пречника. Да би се наши подаци уклапали, формула треба да се преусмери на следећи начин:

Скр= (? д2)/4,

где је д пречник језгра.

У овом случају формула се може смањити дељењем броја? са четири. Као резултат тога долазимо до стандардне формуле за израчунавање пресека проводника пречника:

Скр=0,785d2

Остаје само да заменимо бројеве формуле и добијемо подручје круга, који ће бити његов одјељак. На пример, пречник ваше бакарне жице износи 1,68 мм. Овај квадратни број је 2.8224. Помножите 2.8224 до 0.785. Ако се заокружи, онда као резултат, потребан се део испоставља да је 2,2 мм2.

То је све, као што видите, ова процедура не узима много времена и напора, али је веома важан дио инсталације електричне енергије. На крају крајева, чак и одступање од неколико десетина милиметра може играти окрутно шалу. Али шта ако не будете електричар и немате пригушиваче? Немојте журити да бисте прешли у продавницу, постоји једноставна метода за израчунавање пречника помоћу доступних алата.

Једноставан метод за одређивање пречника

Све што вам треба је на располагању. Овај метод ће захтевати само оловку или оловку и лењир.

  1. Прво, узмите жицу, пречник који желите да научите, и уклоните 300-400 мм изолације дуж ње.
  2. Узмите оловку, оловку, оловку од пертле или шта год да је при руци, и провуците жицу на њој. Да би се постигао најтачнији резултат, калемови морају бити постављени блиски једно другом.
    Што се више окреће, то ће бити тачнији резултат. Препоручени број је 10 или више обртаја.
  3. Затим рачунајте број окрета које сте навили на оловку и запишите овај број или запамтите.
  4. Користите рулер да измерите укупну дужину бројања окретаја. На примјер, имате 19 обртаја, који су дугачак 32 мм.
  5. Да би се утврдио пречник жице, остаје само да се дужина подели по броју обртаја. Изгледа овако: 32/19 = 1.68 мм.

То је све, сада остаје само да замените пречник жице у формули и добијете пресек жице од 2,2 мм2. Овај резултат се може сматрати тачним под два увјета: туљеви су били окретани, а њихов број прелази 10 комада - што је боље. Као резултат тога, не морате трошити додатни новац.

Једини недостатак овог метода: ако сте живели са великим попречним пресеком, не можете га навијати оловком.

Како мерити пресек, ако је жица уједначена

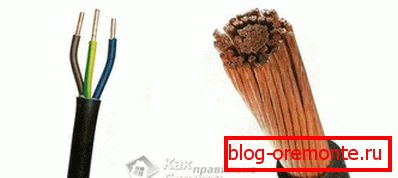

Па, кажете, ако је жица једна, лако је израчунати пресек. А шта ако је уједначено? Постоји пуно таквих жица, како га препознати у таквом случају? Одређивање попречног пресека жичане жице није толико тежак какав се чини. Све што треба да одредите пресек једне од вена.

  1. Прво, узмите жицу и уклоните изолацију од ње.
  2. Сада сви уноси морају бити раздвојени један од другог и поново израчунати њихов број.
  3. Узмите једну од жица и измерите његов пречник.
  4. Примјеном формуле која је представљена изнад, одредите област једне језгре.
  5. Ако имате пречник једне језгре, можете сазнати укупан попречни пресек. Да би то учинили, област једне жице помножена је њиховим укупним бројем. На примјер, имате жицу од 15 жица. Научили сте да је пресек једне жице 0,2 мм2. Да би сазнали њихов укупан попречни пресек, 0.2 мора бити помножено са 15. Узми: 0.2? 15 = 3 мм2.

Али треба напоменути да све жице у жици не могу бити блиско повезане. Због чињенице да су округли, између њих се ствара ваздушни јаз. Мора се узети у обзир. Да би то учинили, мултипликујте резултујући резултат за 0,91. Претпоставимо да је пресек жице био 3 мм2, тада, помножујући га за фактор од 0,91, добијамо пресек од 2,7 мм2. То је све. Нема ништа тешко, само треба да пратите упутства

Као што видите, одредите пресек жице под силом свих који знају како да користе формуле. Али, упркос једноставности таквог рада, то је један од најважнијих корака који се мора урадити пре него што се ожичење по кући.
