Како спојити рцд

Ако ваш стан има велики број кућних апарата, онда увек требате инсталирати уређај као што је РЦД. Иначе, сви уређаји ће бити под великом опасношћу. У чланку ћемо погледати како правилно повезати такав уређај и аутоматски у стану и приватној кући, показаћемо дијаграме, фотографије и видео инструкције.

Зашто ти треба

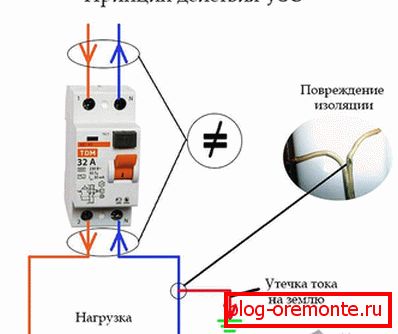

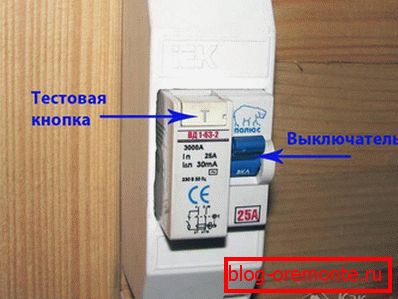

Уградња таквих уређаја је неопходна из више разлога. Углавном, дизајнирана је за заштиту. Зашто? Прво, РЦД штити људе од струјног удара, нарочито у случајевима када је у електричној инсталацији дошло до кварова. Друго, уређај активира и искључује струју због случајног или погрешног контакта са проводним дијеловима електричне инсталације, у случају цурења у току. И треће, спречава се паљење електричних инсталација у случају кратког споја. Као што се може видети из горе наведеног, овај аутомат заправо обавља важну функцију.

Данас је могуће задовољити диференцијалне аутоматске машине које се састоје од асоцијације аутоматског прекидача и УЗО-а. Њихова предност је што они заузимају мање простора у панелу. У свим случајевима, приликом прикључивања свих контактних веза не би требало да се доносе ни одоздо, већ само одозго. Један од разлога је естетски. Али постоји много тежи разлог. Чињеница да је РЦД у стању да смањи ефикасност рада свих предмета за домаћинство. Штавише, током ремонта електричар неће бити збуњен и неће морати да изучава сложене, сложене шеме. Дакле, сада је време да размислимо о могућностима повезивања.

Методе повезивања

Постоје четири могућности везе:

1. Биполарна веза на једнофазну мрежу.
2. Прикључивање 4-полног на трофазну мрежу помоћу неутралног.
3. Прикључивање четворополне до трофазне мреже без употребе неутралног.
4. Спајање четири пола у једној фазној мрежи.

Размотрите сваки случај одвојено.

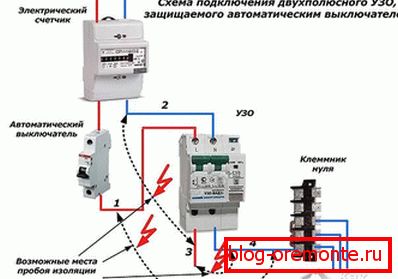

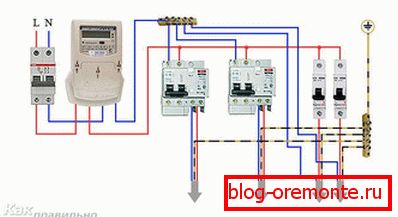

Повезивање биполарног РЦД-а на једнофазну мрежу

Међу свим наведеним методама повезивања, ово је можда најчешћа шема. Када је повезан, нема сложених преокрета. Штавише, такав уређај може бити повезан независно. Да бисте то урадили, на случају или у пасошу потребно је сазнати гдје је неутрална или нула на машини, као и фаза. По правилу, такви знакови 1,2 и Н. су назначени на аутомату 1 - подразумева улазни фазни проводник, 2 - излазни фазни проводник и Н означава нулту или неутралну.

Један од главних услова за повезивање таквог РЦД-а јесте то што је инсталиран у свим случајевима након прекидача! Овај захтев омогућава вам заштиту мерача од повећања струје.

Било је случајева када је уређај пропао. Зашто Ствар је у томе што је кроз њега пролазила струја која премашује номиналну радну струју. Да бисте спречили да се то догоди у вашем случају, купите уређај са што је могуће већим радним струјањем. Штавише, приликом повезивања важно је посматрати правилан низ. У супротном, могу настати проблеми током његовог рада. На пример, ако је код везе за прикључивање нултих терминала у фазу, уређај ће одмах испасти.

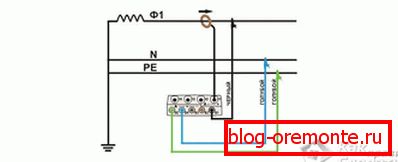

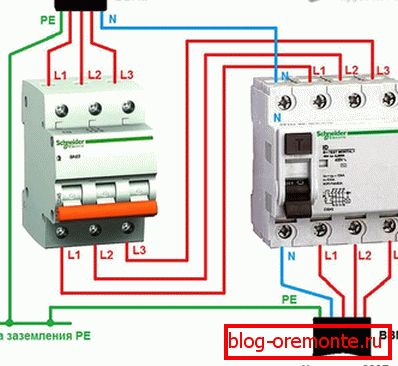

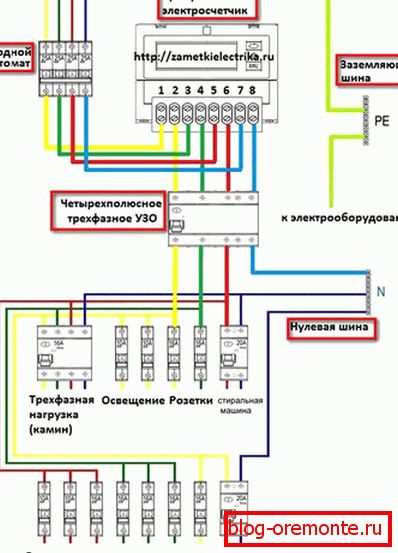

Прикључивање четири-полне РЦД у трофазну мрежу помоћу неутралног

Овај начин повезивања је такође врло чест. Принцип његове повезаности практично се не разликује од једне фазе мреже. Само у овом случају је монтиран четворополни РЦД. Има четири улазне жице, које су на машини означене А, Б, Ц и нула (Н). По правилу, дијаграм ожичења је назначен на тијелу машине. Једина разлика је у томе што на четвороструком уређају нула може бити са друге стране. Најважније, исправно прикључите излазе и улазе.

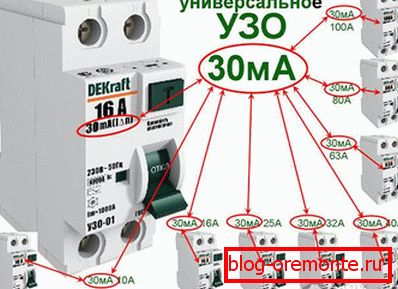

Ови РЦД-ови се користе за заштиту од пожара електричних проводника код високих струја цурења. Ако га користите за заштиту од струјног удара, препоручује се употреба тачке цурења од 10 до 30 мА.

За заштиту самог уређаја, аутоматски се преклопи директно испред њега.

Најбоље је повезати једнофазне мреже преко нулте сабирнице, која се монтира директно на ДИН шину у заштити.

Такође, приликом повезивања је изузетно важно поштовати обележавање боје жице, као и прикључак неутралних и фазних проводника.

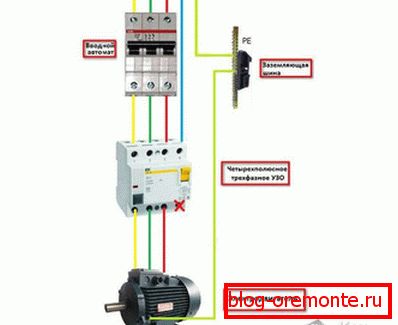

Прикључивање четири-полне РЦД у трофазну мрежу без употребе неутралног

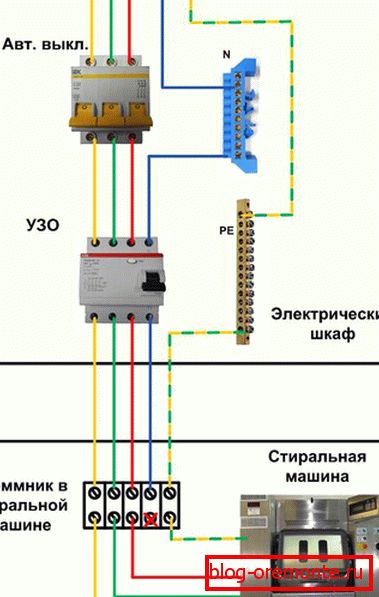

Ова шема се у већини случајева користи за повезивање трофазних електромотора. Аутомат ће га искључити из мреже, чим дође до кратког споја намотаја. За повезивање трофазног мотора потребна су три фазе напона напајања, односно А, Б и Ц. Заштитни проводник ПЕ је такође потребан, који ће служити као кућиште уземљења. Као резултат тога, нема смисла купити жицу од пет језгара, али ће бити довољно четири жице.

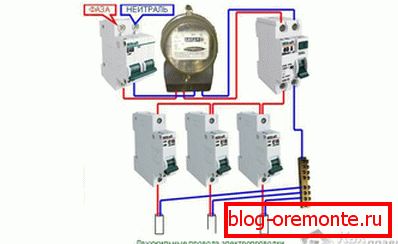

Прикључивање четворополне РЦД у монофазну мрежу

Ова употреба може се назвати ирационалном и сврсисходном. Међутим, у неким случајевима ово је једина права одлука. На пример, ако у будућности планирамо проширити електричне проводнике, пребацивши их на трофазну мрежу или додавати неколико монофазних мрежа. Штавише, таква шема се користи у случајевима привремене употребе хитне замене неисправног биполарног РЦД-а. Веза је прилично једноставна. За то је нула и фаза повезана са одговарајућим терминалом. У овом случају, прикључак проводника фазе на терминал се врши само ако је тастер "Тест" тренутно повезан. Такав терминал се налази близу нуле.

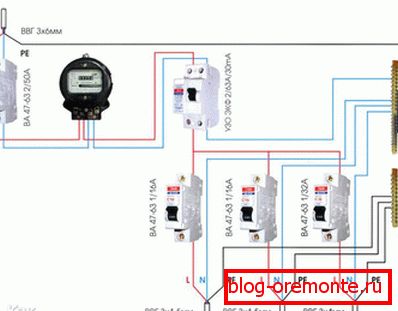

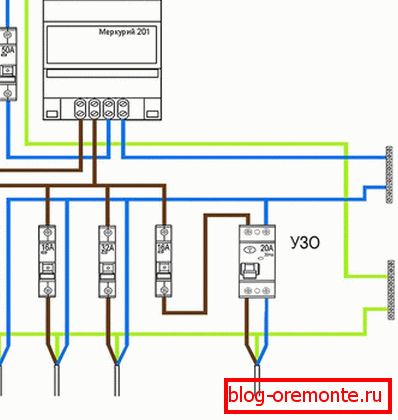

Прикључак у стану иу приватној кући

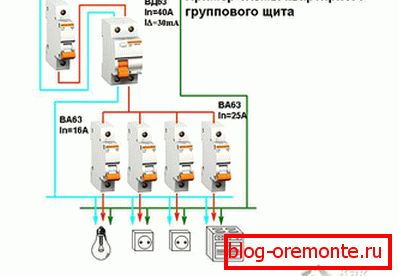

Дијаграм повезивања у стану се врши само на једној фази. Из тог разлога, веза се врши у следећем редоследу:

1. Уводна машина.
2. Електрични метар.
3. ВХО 30 мА.
4. Електрична инсталација у стану.

Ако у свом стану имате електричне потрошаче струје, на примјер, машину за прање веша или електричну пећницу, препоручује се додатно повезивање заштитног уређаја РЦД-а.

Што се тиче прикључења машине у приватној кући, веза је следећа:

1. Уводна машина.
2. Електрични метар.
3. Аутоматски од 100 до 300 мА, избор се врши у зависности од количине струје коју потроше сви апарати за домаћинство.
4. Аутоматска машина за индивидуалну потрошњу струје. Типично се користи 10 до 30 мА.

Дакле, с вама смо прегледали неке од карактеристика и разлике у повезивању РЦД-а у одређеним околностима. Најважније, запамтите да ако немате појма о овом систему, онда је боље да не експериментишете.

Видео

Неколико речи о типичним грешкама при повезивању РЦД:

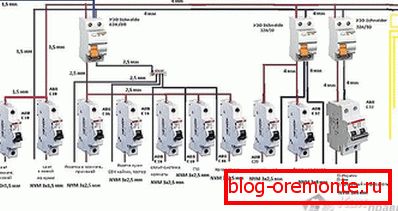

Схеме

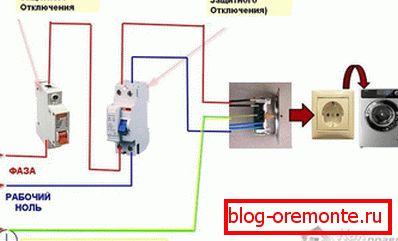

Да би правилно инсталирали РЦД, позивамо вас да се упознате са неким дијаграмима његове повезаности:
