Армиране бетонске плоче - врсте и методе инсталације

Тренутно, изградња већине стамбених и индустријских објеката користи армирани бетонски производи. Лионов удео на тржишту је окупиран производњом плоча, овај тип бетонских производа има широк спектар и разне намјене. Најпопуларније су шупље армирано-бетонске плоче, али поред њих још увек постоје бројни бетонски производи.

У свим овим разноликостима, покушаћемо да схватимо сада.

Фотографије чврстих плоча.

Које су таблице

На први поглед може изгледати да у избору плоча нема ништа тешко. Само контактирајте фабрику и све ћете донијети. Али не све је тако једноставно, сваки производ има своју сврху, а како не би био преварен, пожељно је разумјети означавање.

Параметри неких производа.

Неколико речи о етикетирању

  • Као што сте можда већ приметили, свака ознака се састоји од низа алфанумеричких ознака, где свака позиција карактерише одређени параметар производа. Узмите, на пример, ПЦ 57-15-12-8Т.
  • Прва два слова означавају врсту плоче "ПЦ". У овом случају се ради о плочама за под, у чију конструкцију се налазе кружне празнине.
  • Следећи број нумеричких ознака даје идеју о димензијама структуре, односно дужини, ширини и висини (дебљини). Подаци су назначени у дециметрима, тако да ће у нашем случају плоча бити дуга око 5700 мм, производ ће бити ширине 1500 мм и дебљине 120 мм.
  • Последња фигура у ознаци даје идеју о максималном дозвољеном оптерећењу од 1 цм. За наш дизајн, дозвољено оптерећење ће бити једнако 800кг / цм.
  • Последње слово у реду ће указати на врсту бетона, у овом случају то је тежак степен бетона.
Ојачане бетонске плоче.

Важно: занимљиво је да у неким случајевима фигура која карактерише дебљину производа не може бити назначена, будући да армиране бетонске подне плоче често имају стандардну дебљину од 220 мм.

Обичне врсте производа

Као што је већ речено, прва два слова карактеришу врсту производа, а сада видимо шта су.

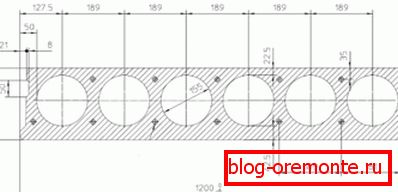

Цртеж стандардне плоче.
  • Ако је глава слово "П" онда се бавите чврстом армиранобетонском структуром. У дужини могу досећи 6м, ширине су од 1,2м до 1,5м. У дебљини су 120, 160 и 220 мм.
  • То је чврсти армирани монолит, са великом тежином од 625кг до 3.6т. Карактеристично је да су структуре дебљине 120 мм пожељне да буду опремљене додатном звучном изолацијом.
  • Бетониране бетонске плоче су означене као "ПЦ". С обзиром на њихову велику популарност, они имају најшири спектар понуђених величина, само дебљина 220 мм остаје непромењена. Боље је знати тежину производа директно у фабрици, неки дизајн може да достигне тежину од 5 тона. Холлов производи се одликују оптималним карактеристикама звучне и термичке изолације.
  • Такође је произвео велики избор производа за посебне намјене "ПС". Ова слова могу се означити армираним бетонским плочама, армираним бетонским парапетним плочама, као и свим врстама производа по мери.
Ребра дизајни.
  • За индустријске зграде се често користе ребрасти дизајн "ПР". Често уз помоћ, монтирају се кровне конструкције. У неким изворима, они се могу назвати "колут", Међу свим бетонским производима, они имају највећу величину и повећане карактеристике чврстоће. У дужини, таква плоча може досећи 18м, ширине до 3м и висине ребра 600мм.
  • За поузданије фиксирање колона у високим зградама користе се тзв. "РП" дистанчне плоче.. По правилу, њихове величине не прелазе 1,5м.
  • Колоне у приземљу за индустријске зграде су ојачане монолитним конструкцијама од тешког бетона "ПТ".
  • Посебно место заузима такозвана армирана бетонска плоча или зидне плоче.. Панелне зграде су дуго времена познате. Таква технологија је уобичајена у високоградњи и индустријској градњи.
  • Конфигурација и параметри панела могу бити различити. Пошто су монтажне куће велике, често по неким архитектонским пројектима, биљке производе производе са појединачним параметрима..
  • Тренутно је армирана бетонска плоча доступна у 3 верзије. Ово је чврста лива једнослојна конструкција бетона са ниским коефицијентом преноса топлоте. Двослојна конструкција састоји се од бетонске подлоге и термоизолационог премаза.
  • Трослојна плоча, направљена у облику сендвича. Где је горњи и доњи део бетона, и унутар изолације. Дизајн има побољшане карактеристике топлотне и звучне изолације.

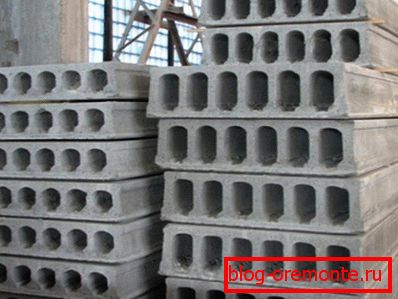

Сорте шупљих конструкција.

Савет: често можете да пронађете огласе који продају плочу од армираног бетона. Пре него што купите, детаљно упознајте тачне димензије и карактеристике производа, јер колико често могу бити нестандардне.

Видео у овом чланку приказује производњу зидних панела.

Суптилности рада са бетонским производима

У честој конструкцији армиранобетонских плоча од шупље језгре сматрају се најпопуларнијим. Али када је производ одабран и испоручен дизајн, још увек постоји много сродних проблема, посебно како се складиштити и монтирати. Поред тога, често је неопходно одсечити плочу или смањити нестандардни отвор.

Складиштење објеката

Иако плоснати бетонски производи имају довољно велику сигурност, они могу пуцати ако се не транспортују правилно или се не складиште. С обзиром на то да се њихова цена у просјеку креће од 150 до 500У. то ће бити непријатно изненађење.

Што се тиче испоруке, често је главобоља за превозну компанију, а ми ћемо вам сада рећи о правилима складиштења.

  • Пре свега, треба напоменути да равне конструкције треба да се чувају искључиво хоризонтално.
  • Бетонска супстанца је хигроскопна, тј. Са продуженим контактом са влагом, ради као сунђер. Према томе, производи морају бити на довољној удаљености од тла. Подлога мора бити јака и имати хидроизолациону заптивку.
  • Ако су плоче сложене, дрвене траке између њих дебљине око 50 мм, а све даске треба да буду на истој вертикалној линији. Са ивица летвица постављају се на растојању од 50 цм.
  • Под условом да имате разумно јаку основу, не сме бити више од 10 производа у једном стацку.
Чврсте конструкције.

Важно: да се наслоните на зид плоче, остављајући их у нагнутом положају, чак и за кратко време строго је забрањено. Због вероватноће пукотина.

Како сјечити бетонске производе

Наравно, савремена индустрија производи широк спектар величина, али постоје ситуације када је потребно прилагодити плочу која је већ доступна.

У овом случају инструкција је следећа.

Дијамантско сечење бетона.
  • Пре свега, потребна вам је брусилица са дијамантским диском, отпацима и махом. Такође, перфоратор опремљен бушилицом са дијамантским врхом неће спречити.
  • На почетку се плоча положи на било који попречни носач, који мора бити јасно испод линије за резање.
  • Затим, брусилица чини пресек до највеће могуће дубине.
  • После овога, са махом, потребно је додирнути дуж линије за сечење, како по равни, тако и са стране. По правилу, потребно је 10 хитова. Тањур, под сопственом тежином, пукнеће се.
  • Отпад, у подручјима унутрашњих празнина, ударио кроз рупе и проширити прелом.
  • Кавез за ојачање је бољи за сечење са резачем за бензин или гас, али у недостатку таквог, можете користити брусилицу.
Бугарски са дијамантским диском.

Савет: арматура на месту грешке је напето, па ако га исецете млином, не бисте га требали потпуно смањити. С обзиром на то да ће вероватно снимити диск. Направите рез и убијте остатак помоћу гужве или чекића.

  • Ако морате да исечите производ заједно, онда је алгоритам акција приближно исти. Ставите плочу на подупираче, направите уздужни рез, куцните на конструкцију помоћу чекића за санкање, проширите појас и одрежите ојачање. Само покушајте да направите рез на празној комори.
  • Отвор за мансарде је обично направљен од правоугаоног облика. Главно правило у свом аранжману каже да не можете да исечете отвор у једну плочу. То се мора учинити на споју две структуре, с једне стране сечити једнаке сегменте са обе плоче. Технологија која је горе описана, али дугачка страна лопте треба да се налази дуж производа.

Шта урадити ако ширина плоча није довољна

Шема за постављање кавеза за ојачање.
  • Ако израчунавање показује да из неког разлога након постављања структура треба да буде празнина од око пола метра, онда то можете учинити.
  • Неопходно је повући са сваке ивице од 250 мм и поставити структуру чврсто стражњом. Рупе које остану између бочних зидова и преклапања затворене су блоком мокраће, постављене на плочу помоћу мортисе методе. Горњи редови ће поправити овај полагање, а јаз ће бити елиминисан.
  • Користећи сличан приступ, са уређењем преклапања приватне куће можете мало уштедјети. Дакле, са великом квадратном кућом, дизајнирани су са размаком до 300 мм.
  • Преостало одобрење између производа мора бити испуњено решењем, а најоптималније решење је коришћење пескобетона брендом који није мањи од М300.
  • Упутство је следеће: од дна лумена потребно је везати заштитне оплате и руке резултирати пјевањем. Ако је ширина отвора већа од 150 мм, препоручује се бушење крајњих симетричних отвора и уметање попречних арматурних шипки у њих, везујући их на уздужну арматуру.
Постављање плоча за индустријске зграде.

Технологија монтаже

Са припремним питањима која смо схватили, сада пређите на суптилности инсталације. Пре свега, треба напоменути да је горњи ниво зидова јасно хоризонтиран у хоризонту. Није дозвољено спуштање висине чак 2 - 3 цм.

Ово се лако може проверити помоћу хидро нивоа или нивоа ласера. Недостајућа висина треба сипати бетоном, наравно, уградња ће почети тек након што је малтер у потпуности постављен.

Важно: стручњаци препоручују да се средња колона носача уреди унутар зграде. Они су потребни у случају да плоча клизи с ивице зида. Не вреди их поправити, пошто након завршетка инсталације неће бити потребе.

Полагање крана.

Уређење ојачавајућег појаса

  • Ако је кућа изграђена од плинских силикатних или пјенастих бетонских блокова, онда њихова чврстоћа нису довољна да се поуздано држе армиране бетонске шупље језгре. У овом случају, на ободу зграде је опремљен само-нивелирним, ојачаним рамом.

Важно: плоча треба да иде на зид од опеке на удаљености од најмање 120 мм, на зиду порозног бетона најмање 250 мм.

  • Алтернатива оваквом дистрибутеру оптерећења може бити појас од опеке од опекотина пуног сагоревања, постављена у 3 реда, са обавезном унутрашњом ојачањем.
  • Структура је одливена дебљином од најмање 120 мм и ширином од 250 мм. Прво, израђена је оплата у коју је метални оквир уметнут из арматуре са пресеком од 8 - 12 мм. Након тога, појас се прелива са бетоном са ознаком М200 - М400. Такав појас неће бити поуздана подршка за бетонске производе, већ ће такође надокнадити промене деформације током скупљања зграда.

Структура

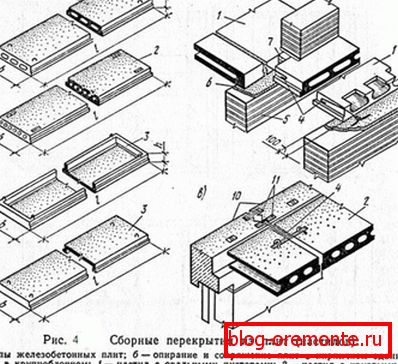

Опције инсталације.
  • Плоче треба поставити на цементно-песковани малтер дебљине 20 - 30 мм. Пошто је плаћање крана сваког сата, боље је поставити решење унапред, дозвољено је да инсталирате производе од армираног бетона на решење које је добило снагу до 50%.
  • Дизајн треба да усмјери 2 особе, посебну пажњу треба посветити тачности улаза плоче на зид, јер се производ може помјерити само уз зид. Прекомерно решење ће бити истиснуто, а дизајн ће заузети право место.
  • Плоча треба да се одмара само на 2 супротна ивица, ако постоји попречна подршка, односно вероватноћа да ће структура пасти током скупљања и непредвидива. Да би се избегле негативне последице, рез се врши на горњој плочи на средини средњег носача. У овом случају, чак и ако структура пукне, пукотина ће бити предвидљива.

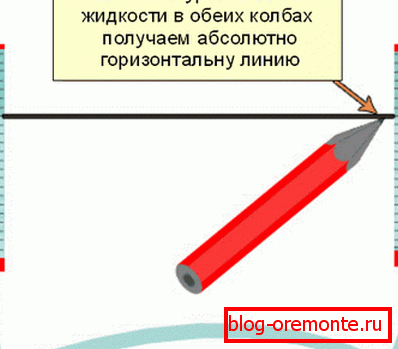

Употреба хидро нивоа.

Важно: неким мајсторима се препоручује постављање арматуре испод плоче, па тако, то се не може учинити. Померање плоче ће бити стварно лакше, али може да се клизи, а оптерећење неће бити равномерно распоређено.

  • Након полагања, сидрење се мора извести, тј. Плоче морају бити спојене (заварене) једни са другима и причвршћене на носиве структуре. Најчешћа опција је цросс дијагонално парење. Користи се за овај сегмент ојачања од 12 мм.

Закључак

Такође бих желео да напоменем да се армиране бетонске шупље језгре морају заптити пре уградње. Другим речима, рупе са крајева су запечаћене. Материјал се користи било који, може бити цементно-песак малтер, полиуретанска пена или вуна за изолацију (научите се овде како израчунати бетон на темељу).

На видео снимку у овом чланку можете пронаћи додатне информације о теми конкретних производа.

Складиштење објеката.
