Армирани бетонски панели за зидове - потпуни преглед типова

Зидни спољни бетон и армирано-бетонски панели се широко користе у изградњи кућа, као и индустријских и јавних објеката. Њихов изглед, пре више од 50 година, био је прави искорак у изградњи и омогућио је неколико пута скратити изградњу зграда.

Врсте армирано-бетонских панела

Ојачани бетон је монолит од челика арматуре и бетона. Интеракција ових материјала је веома ефикасна. Бетонски камен поуздано се бави металом, добро га штити од рђања. Ове компоненте се међусобно допуњују у отпорности на различите оптерећења.

Добијене структуре имају значајну снагу, а само њихова алатка може помоћи у њиховој обради. Недавно је дијамантско бушење рупа у бетону постало популарно.

Обрати пажњу! Обим бетонских производа углавном заузима јефтина сировина - шљунак, дробљени камен, песак. Због тога је њихова цена релативно мала.

Које их постоје

Производи од армираног бетона подељени су на:

• напети пре-производи;
• аналоги ојачани уобичајеном методом.

Густином (специфичном гравитацијом) и квалитетом бетона:

• супер тешки бетонски панели, њихова густина је од 2,5 т / м?;
• тешки аналоги, са густином од 1,8 / 2,5 т / м?;
• плућа, њихова специфична тежина је до 1,8 т / м?;
• ултралахански производи, њихова густина је 0,7 т / м?.

По својој структури, армирани бетонски зидни панели су подељени на:

• монолитни;
• шупље;
• произведени из једног типа решења;
• из различитих врста смеше.

ЖБИ могут предназначаться:

• за стамбене и јавне зграде;
• за производне објекте;
• за инжењерске структуре.

Методе производње

Производња панела врши се у фабрикама бетонских производа различитим методама.

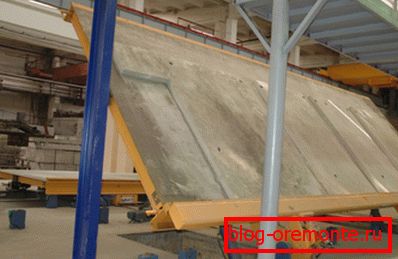

1. Технологија штампе је дизајнирана за производњу великих производа.. Решење се сипа у фиксне форме. Специјалне јединице: бетонски руководиоци и вибратори, заузврат приближавају штандовима и производе технолошке кораке.
2. Метода касете је модификација претходног метода.. Панели се израђују у фиксним касетама, који се састоје од неколико челичних преграда. Оквир је израђен од арматуре, а затим је испуњен бетоном. Топлотна обрада се врши у контакту, преко зидова касета.

Након загревања, зидови форми се уклањају, а панели уклањају надземни кран. Овај метод производи равне производе: зидне структуре и аналоге за подове.

1. Када се модови протока-модуларних технологија за производе померају дуж ланца од једног механизма до другог. Мокри и топлотни третман се врши континуирано.
2. У случају вибро ваљања, цео производни циклус се одвија на једној инсталацији принципа протока рада. (вибрациона ваљка). То је транспортер који се састоји од гуме заштићеног челика.

Његова трака се креће на технолошким постовима. На њима се појављује: уградња рамове арматуре, бетонирање бетона, њено сабијање с вибрацијом и топлотном обрадом. Упутство препоручује на овај начин да производи плоче од преграда и плафона, као и спољне зидне плоче од лаког бетона.

Технички захтеви

Државни стандарди постављају најстрожије захтеве на зидним плочицама.

1. Тачност стандардних величина, а такође и геометријска форма.
2. Оптимални дизајн једињења и чворова.
3. Тачна локација хипотеке.
4. Усклађеност стандардне величине и тежине бетонске робе са могућностима транспорта и утоварних возила.

Обрати пажњу! Кућа армирано бетонских панела треба да буде конструисана од производа чије су димензије у границама одступања и толеранција. Одређује их ГОСТ бр. 130 / 15.4 / 84.

1. Величина хипотеке у њима мора бити у складу са стандардним вриједностима, грешка не би требало да прелази 0,5 цм.
2. Дозвољено аксијално померање хипотеке није више од 1 цм.
3. Ови елементи треба да буду испуцани плочом панела или изнад њега - не више од 0,3 цм.

Више о зидним плочама

Велике зидне плоче су дизајниране да убрзају темпо изградње. На пример, кућу армирано-бетонских панела може се изградити за само 2 недеље.

Достоинства ЖБИ

Популарност армирано-бетонских панела у масовној конструкцији, поред високих стопа рада, објашњавају и друге предности:

• висока чврстоћа;
• добра носивост;
• прихватљив ниво топлотне изолације;
• 100% ватроотпорно;
• отпорност на екстремне температуре;
• издржљивост рада.

Врсте конструкција панела

Конструкција панела може бити оквир и без оквира.

То зависи од тога који се зидни плоче користе: ограђивање и ношење, или само окружење.

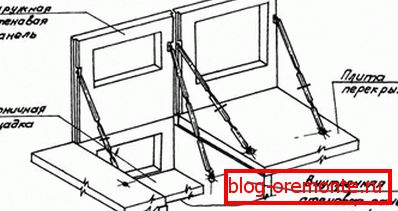

1. У зградама са без фрамелесса, оптерећење пода носи сам зидни панели.
2. У аналогним фрејмовима, функције носиоца се изводе по оквирима. Зидне плоче се користе за зонирање, ограду, звук и топлотну изолацију.

Биљке производе плоче за спољашње и унутрашње зидове.

1. Спољашње плоче су структурисане у три категорије: једнопласти, израђени од целуларног или лаког бетона и састоје се од два, три слоја. Посљедњи су направљени од тешких врста бетона и топлотног изолатора.
2. Изван структуре су покривени фасадним керамичким плочицама, декоративним малтером, бојама отпорним на временске услове итд. Унутрашња страна плоча је исечена и припремљена за завршну обраду.
3. Висина бетонских панела од армираних зидова једнака је висини једног спрата. Њихова ширина проширује се на 1/2 собе (300/720 цм), дебљина може бити 20/50 цм. Димензије армирано бетонских зидних панела за преграде одговарају димензијама просторија. Њихова дебљина је 3/16 цм.

Класификација зидне плоче

Постоје различите поделе панела у категорије, на основу принципа који су у основи: типичне карактеристике, сврха, структура, састав материјала.

Грађевинска конструкција

Произведени панели су подељени на монолитне и композитне аналоге.

Заузврат, слојевити производи могу бити чврсти или имати слој ваздуха.

1. Једнослојни сродници су израђени од хомогеног бетона са ниском топлотном проводношћу. Дебљина њиховог спољног дела је 2/4 цм. Унутрашњост, плоча је украшена окружењем.
2. Двослојне плоче имају чврсту структуру. Њихов носни слој је из армираног бетонског малтера. Ово је унутрашњост панела, која додатно игра улогу парне баријере. Спољни слој за заштиту од топлоте је прекривен цементним песком малтером.
3. Арморед бетонске трослојне плоче су израђене од две плоче, међусобно повезане са завареним рамом од арматуре. Између њих постављена је изолација.

Носивост носивих плоча дели се на:

• самоносиви производи;
• који имају аналоге.
• шарке са шаркама.

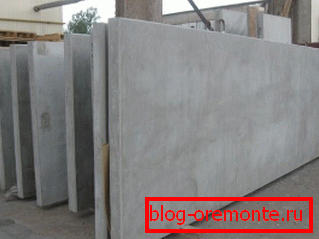

Зидне табле

1. Ове велике плоче имају висину пода и дужину до 600 цм. Намењена су изградњи монтажних зграда.

Обрати пажњу! За производњу преградних плоча треба користити са обичним или гипсаним бетоном високе чврстоће. Материјал мора имати добру отпорност на воду и отпорност на мраз.

1. Овакве плоче су ојачане жичаним жичаним мрежама или шипкама термичког и механички отпорног челика, класе А / ИИИ, АТ / ИИИЦ. Сви челични делови производа морају бити покривени прајмером против корозије.

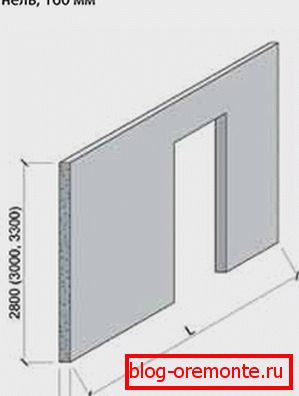

Појединачне плоче

1. За производњу једнослојних зидних панела користи се бетон, који има хомогену структуру и висок ниво изолације. Најчешће је лак (ћелијски) материјал.
2. Спољашња страна плоча прекривена је слојем облога дебљине 2/4 цм како би се заштитили од временских утицаја.
3. За унутрашњу завршну обраду користе се различити малтери, плочице итд.

Двослојни панели

1. Двослојни тип плоча, по правилу, има чврсту структуру. Први лежајни слој направљен је од густог армираног бетона. Други слој је топлотно изолован.
2. Налази се споља и прекрива цементним песком малтером.
3. Лежајни слој се налази унутар просторија и истовремено служи као парна баријера.

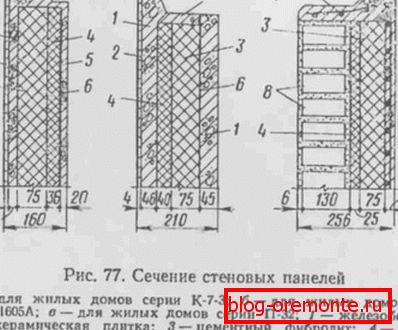

Трослојни тип производа

Највише од њих су армирани бетонски сендвич зидови.

1. Основа трослојне плоче је спољна страна лежишта, унутрашња плоча је причвршћена за то армирањем. Због јаз између њих, губитак топлоте у структури је смањен.
2. Минерална вуна, фибролит на бази цемента, силикат од пене, полиуретан може послужити као топлотни изолатор у таквим производима.
3. Трослојне плоче имају типичне величине и разликују се у њиховој дебљини. Изаберу га дизајнери, на основу климатских услова подручја и термичких параметара зграде.
4. Овај тип панела је направљен од лаке или трајне бетонске масе или тешких врста бетона који имају класу која није нижа од Б-12.5.
5. Ојачани производи са завареним мрежама или челичним рамовима. Сви метални делови плоча су заштићени антикорозионим прајмерима.
6. Карактеристике трослојних зидних плоча одређују норме ГОСТ бр. 3110/2005 и ГОСТ бр. 13015/2003.
7. Ако је потребно за обраду плоча приликом инсталације, армирани бетон сече дијамантским круговима.

Величине производа

1. Главни критеријум за избор зидних плоча са својим рукама је њихова величина. Треба их навести у дизајну зграде, узимајући у обзир своје шеме дизајна и планове.
2. Димензије и дебљина, величина и број отвора, техничке карактеристике панела одређују се на основу пројекта.
3. Типичне величине плоча за стамбене зграде: висина једнака једној етажи, ширина је једнака једној или две просторије. Вањски панели имају отворе врата и прозора. Плоче за преграде су чврсте или имају врата.
4. Панели за индустријске објекте имају дужину од 6 метара, 9 и 12.

Обрати пажњу! Дебљину зидних плочица треба изабрати на основу климатских услова у вашем подручју. Такође су од великог значаја топлотни квалитет кориштених грађевинских материјала. Произвођачи производе производе дебљине 20/50 центиметара

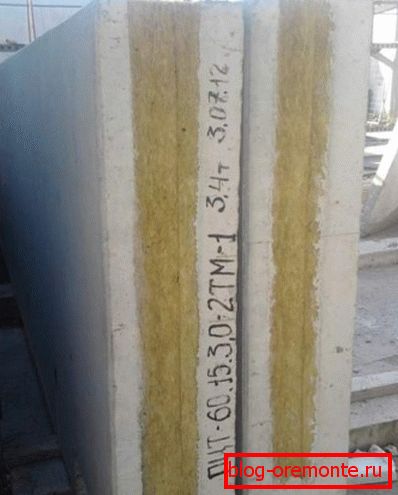

Означавање производа

Панели су означени словима и бројевима преко цртице.

1. Прва група означава врсту плоче и његове димензије: дужина, висина (у дециметрима), дебљина (у центиметрима).
2. Следећи фрагмент одређује врсту и врсту бетона: Л - светлост, Т - тешка, И - ћелијска.
3. Трећи дио извештава о додатном квалитету производа.

На пример:

• сеизмички отпор је више од 7 бодова - Ц;
• отпорност на мраз испод -40 степени - М;
• пропустљивост: нарочито ниска - Ох, ниска - П, нормална - Н.

Ова група брендова садржи индикације дизајнерских својстава производа:

• их форма;
• енд цонфигуратион;
• врсту и локацију отвора, ако их има;
• облик стробе (ако је присутан) у сусједству суседних елемената;
• врсту и локацију ребарских и хипотекарних локала;
• присуство арматурних структура за смањење оптерећења, због неуједначене деформације темељне конструкције.

Дајте нам пример ознаке: ПСТ 598-300-20.

• ПСТ - трослојни зидни панел;

598 цм - његова дужина;

300 цм - висина;

20 цм - ширина.

Закључак

Армирани бетонски панели ограда, зидова и плафона су саставни део савремене масовне конструкције. Употреба нових технологија, материјала и дизајнерских рјешења у њиховој производњи омогућује оптимизацију изградње зграда.

Ако се упознате са видео снимком у овом чланку, добићете пуно корисних информација.
