Армирани бетонски шипови: врсте и намена
ГОСТ 19804 - 91 на ојачаним бетонским шиповима је основни документ који регулише технологију производње, контролу квалитета и употребу сличних производа. Упркос чињеници да је овај стандард усвојен давно, није изгубио релевантност до данас. Због тога је неопходно упознати са свима који планирају да се баве изградњом темеља типа купа.
Главне варијанте
Типологија производа
Прво, погледајмо шта је гомила. Као правило, ово је конкретан производ класе Б20 - Б30, опремљен рамом од челичног армирања. Димензије армирано-бетонских шипова могу бити различите, али најчешће коришћени производи са попречним пресеком 30к30 или 40к40 цм.
Обрати пажњу! Максимална дужина фабричких делова је 12 м. Дуже конструкције чине га сложеним тако што уграђују челичне хипотеке у материјал, који омогућавају заварени спој. За скраћивање непотребно дугих носача, армирани бетон сече дијамантским круговима.
У зависности од врсте конструкције, разликују се такве сорте:
| Врста гомиле | Технолошке особине |

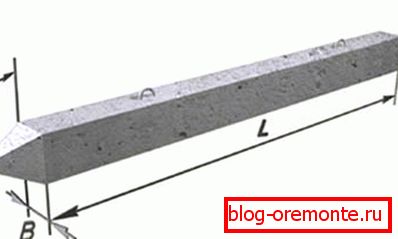

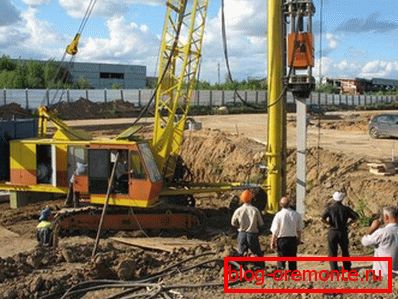

| Забивни | Монолитне тешке бетонске конструкције чврсте арматуре. Пенетрација се врши помоћу чекића или вибрационих шипова. Маса армирано-бетонских шипова возачког типа је максимална због велике густине. |
| Индентед | Практично нема конструктивних разлика од погонских шипова, с изузетком шупљине унутар шипке. Утицајна оптерећења су гора, јер су уроњена коришћењем посебних инсталација. |
| Схелл | То су цевне структуре са јасно дефинисаном унутрашњом шупљином. Најчешће се земљиште из централног дела уклања након потапања. |
| Сцрев | Може се направити како од метала, тако и из армираног бетона. Најчешћа комбинација конструкција које комбинују бетонску шипку и челичну капицу. |

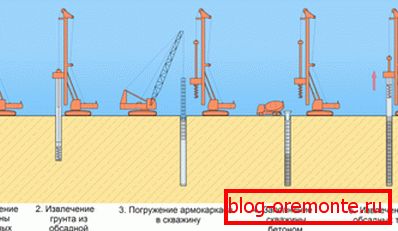

| Пуњена и убризгана | Производе се директно на постројењу тако што попуњавају рупу бушену у земљи бетоном са претходном или каснијом амилацијом. |
Обрати пажњу! Приликом постављања основе на шрафове бетонских шипова, неопходно је или унапред дизајнирати металне хипотеке, или користити дијамантско бушење рупа у бетону за причвршћивање роштиља.
Престресане структуре
Такозвани шипови из армираног бетона морају бити издвојени као посебна група. То су структуре које ефикасније отпорне на затезна оптерећења.
Ово се постиже употребом посебне методе производње:
- Челик високе чврстоће се користи за армирање.

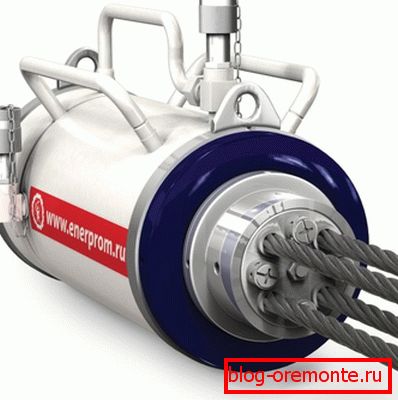

- Арматурни кавез се претходно истегне помоћу посебних механизама или се обрађује електротермалном методом да створи напетост.
- У растегнутом стању, арматура се увлачи у бетон.
- Након полимеризације, структура се само-компримује због еластичности рама, што омогућава компензацију оперативних оптерећења.
Треба напоменути да се уобичајена подупирача може направити властитим рукама, али преднапрегнуте гомиле се израђују искључиво у фабрици. Цена производа је такође прилично велика, стога се користе само тамо где је немогуће радити са уобичајеним армираним бетоном.
Производња армиранобетонских пилота било које врсте прати контрола квалитета.
Обично подвргнута верификацији:
- Линеарне димензије производа, као и позиционирање арматуре у телу гомиле.
- Механичке карактеристике, као што су способност да се одупре притисцима на притисак и затезање.
- Отпорност на мраз.
- Отпорност на влагу бетона.
Због такве вишестепене провјере стопа одбијања за фабричке производе је релативно ниска.
Означавање производа
Када изаберете армиране бетонске шипке - техничке карактеристике играју веома важну улогу. И покупите материјал за своје потребе помоћи ће вам да анализирате производе за етикетирање.

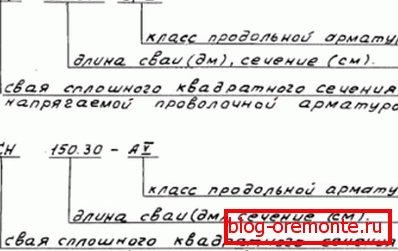

Типично, део је означен алфанумеричким кодом, у којем:
- Писмо или група слова је врста гомиле (о њима ћемо рећи).
- Први број је дужина шипа у дециметрима.
- Други број је дужина пресека у центиметрима.
- Трећи број је однос ојачања (од 1 до 13).
Ако говоримо о врстама производа, најчешће су следеће:
- Ц - квадратни чврсти и композитни производи.
- СП - квадрат са округлом унутрашњом шупљином.
- ЦК - округла са унутрашњом шупљином.
- СА - љуска (најчешће велики пречник).
Стога, пошто смо схватили ознаку, моћи ћемо да схватимо да је производ Ц 120.40-6 квадратни погонски носач дужине 12 метара, део 40к40 цм, ојачан у шестој класи.
Користите у различитим условима
Ефикасност употребе таквих производа у великој мјери зависи од тога колико су пратили регулаторне препоруке.
У општем смислу, инструкција садржи следеће захтеве:
- Чврсте и композитне ојачане бетонске шипке користе се као основа за зграде и структуре на песковитим, глиненим, алувијалним и биогеним земљиштима.. У овом случају, испод основе би требало поставити грубе или песковито-муље подлоге (не муљ).

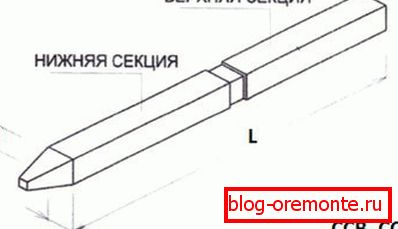

- Армиране бетонске шипке треба да се састоје од два дела.. Заједнички делови се обављају на начин који најефикасније преноси оптерећења која се јављају приликом продубљивања.
Обрати пажњу! Када је потребно да инсталирате дуту подршку, користите друге врсте структура.
- Шупљи округли и шкољки модели се примењују на слабим подлогама велике дубине.. Такође је дозвољено да се структуралне структуре користе као појединачне подршке под колонама и другим сличним елементима.

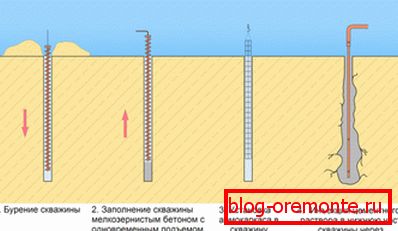

- У најтежим земљишним условима (смрзнуте тле, пукотине), најчешће се користе технологије бушења и убризгавања..
Закључак
ГОСТ на железобетонные сваи регулирует практически все аспекты изготовления и применения данных изделий. Изучив данный документ, вы сможете свободно ориентироваться в достаточно обширной номенклатуре, что существенно облегчит вам работу по проектировке и строительству любого здания на свайном фундаменте (см.также статью «Баня из керамзитобетонных блоков: особенности постройки и причины для выбора стройматериала»).
