Армирани бетонски стубови за далеководе

11-02-2018

Изградња

Снабдевање струје од електрана за потрошаче врши се преко електроенергетских водова, који се, по правилу, заснивају на армираним бетонским носачима за столове за пренос електричне енергије. Без њих би било немогуће организовати преношење електричне енергије на дугим даљинама. Затим, ближе погледамо шта су ове подршке и које врсте су.

Опште информације

Првобитно су дрвени полови служили као полови за пренос снаге, који су брзо пали у лоше стање и нису имали довољно снаге. Због тога је одлучено да их замене армираним бетонским конструкцијама.

По први пут у Совјетском Савезу појавили су се 1933. године, али су постали распрострањени током педесетих година. Од тада, армирана бетонска подлога су постале велику популарност као резултат једноставне конструкције и дугог вијека трајања. Поред тога, њихова неспорна предност је ниска цена.

Због отпорности на воду и високе отпорности на мраз бетона, овакви носачи се препоручују за употребу у било ком климатским условима.

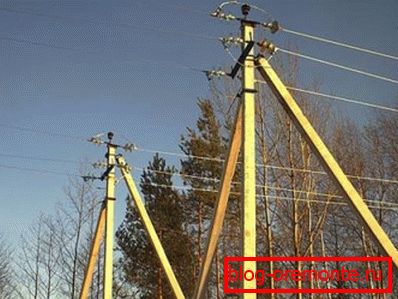

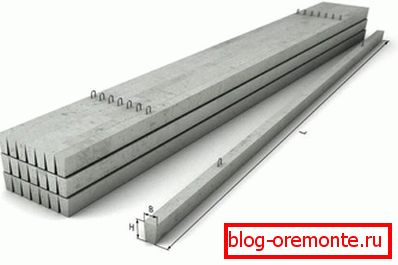

Армирани бетон са вибрационим сталком за преносне мреже

Врсте носача и опсега

До данас производимо армирано бетонску подлогу следећих типова:

Преднапрегнути вибрациони стубови (СВ).	Користи се за далеководе са напоном од 0,38 до 10 и 35 кВ. У својој производњи користећи преднапрегнут бетон, који обезбеђује високу јачу бетонску структуру.
Конични регали (СК)	Произведено у складу са ГОСТ 22687-85. Ови носачи се користе у изградњи трансформаторских група, рефлектора, громобранских проводника и сл. Поред тога, такве полице се користе на електричној жељезници као основе комуникацијске линије.

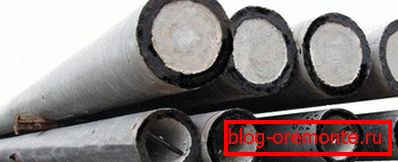

Сталци центрифугирани	Користи се за напонске водове високог напона. Производњу ових носача регулише ГОСТ 19330-99. Према типу дизајна центрифугирани регали су два типа: Интеграл са променљивим пресеком; Састоји се од веза различитих одељака, дужине 6-7,5 метара.
Штитници од армираног бетона СТАРТ	Као и сва претходна подршка, користе се за постављање надземних далековода. Они се такође користе као осветљење.
Појединачне колоне	Ова врста подршке је нарочито честа. Користе се као кутије за пренос снаге 110-500 кВ.

Класификација према сврси

По договору, носачи се разликују у следећим типовима:

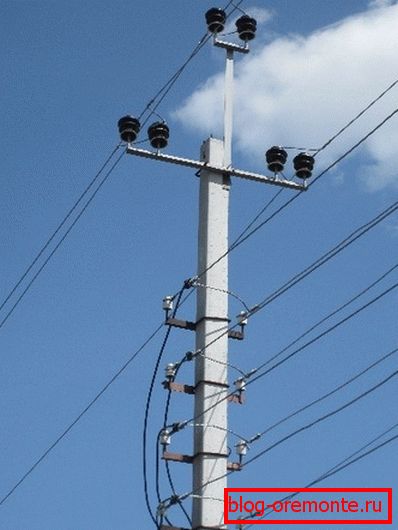

Интермедиате - дизајниран да задржи тежину каблова и жица. Такве конструкције нису дизајниране за хоризонтална оптерећења. Примијенити на директне дијелове далековода.
Анкерние - користи се за компензацију разлике у напетости жица. Инсталирана на директним одељцима далековода.
Угао - дизајниран да надокнађује напетост жица приликом окретања стаза. Користи се на местима окретања струјних вода. Код завоја до 30 степени, користи се средњи углови, за углове преко 30 °, подупирачи за сидрење.

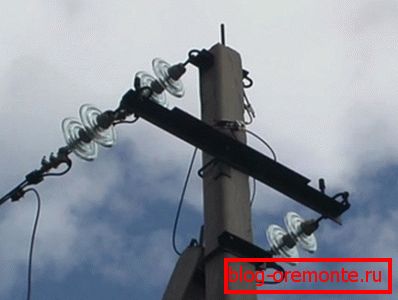

Терминал - дизајниран да надокнађује једнострану напетост каблова и жица на крају линија.
Транспозиција - користе се за промену локације каблова и жица на подлогама.
Захтевају - дизајниран да организује огранке далековода.
Цросс - користи се на раскрсници два далековода.

Карактеристике армиранобетонских стубова

Сви полови за пренос електричне енергије су израђени од еколошки прихватљивих материјала високог квалитета који одговарају одређеним државним стандардима. Поред тога, морају се подвргнути стриктној контроли квалитета на више нивоа.

Захваљујући специјалном антикорозивном бетону, производи имају одличан вијек трајања. Такође треба напоменути да инжењери стално унапређују дизајн носача, као и коришћење нових легура за њихову производњу. Као резултат тога, снага и поузданост подршке се константно повећава.

У зависности од апликације, носачи из којих су направљени могу се разликовати. На пример, ако је производ намијењен за локацију гдје су озбиљне мразе у зиму, онда се бетону додаје посебна природна компонента која спречава пуцање из изложености на ниским температурама. За уређење далековода у подручјима са високом сеизмичком активношћу користе се носачи са повећаном дебљином зида.

Обрати пажњу! Трошкови рамова зависе не само од материјала који су коришћени за њихову производњу, већ и од конфигурације. На пример, армирани бетонски носач ЦБ 110-5 са присуством носача и других причврсника имаће повећане трошкове.

Ако подлоге треба да узму велики терет, у случајевима где је растојање између носача око 300 метара, користе се просторне носаче. Њихови елементи се производе центрифугирањем.

Предности

Због својстава носача, могу се користити иу неповољним условима у окружењу, укључујући:

У чврстом, течном и гасовитом неагресивном и агресивном окружењу. Ова својина је због чињенице да производи имају добру отпорност на корозију.
Са просјечном температуром до -55 степени Целзијуса укључујући.
Уз сеизмичност до 7 бодова.
У подручјима која се карактеришу јаким наглим вјетром.

Генерално, може се рећи да обим примене подупирача није ограничен на карактеристике терена и услове околине.

Што се тиче њихових других предности, могу се нагласити сљедеће тачке:

Релативна јефтиност;
Висок ниво типизације и уједињења;
Присуство у земљи моћне производне базе;
Дуг век трајања, што је 40-60 година.

Недостаци

Наравно, поред предности, постоје и неке мане:

Армирани бетонски стубови выдерживают максимальные нагрузки в несколько раза меньшие, чем металлические.
За изградњу линија неопходно је користити двоструко више носача.
Захтева додатне трошкове испоруке.
За учитавање је неопходна употреба посебне опреме, јер чак и тим радника са властитим рукама то не може учинити.

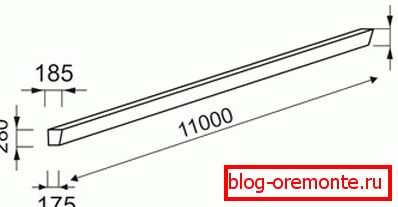

Шема - армирани бетонски носач ЦБ110 - 5

Означавање тумачења

Ознака подржава, јер није тешко погодити, садржи неке информације о производу.

Дешифрује се на следећи начин:

Прва слова указују на врсту подршке;
Бројеви - означите дужину производа у дециметрима;
Број након цртице означава израчунани момент савијања.

На пример, армирани бетонски носач ЦБ 95-3:

Сталак вибрација;
Дужина производа 96 дециметара;
Процењени момент савијања - 3 тс * м.

Сходно томе, армирани бетонски стуб ЦБ 95 - 2 има исте параметре, али његов прорачунирани савијесни момент износи 2 3 тф * м.

Могућности инсталације

Кратка упутства за инсталацију подршке су следећа:

Рад почиње са полагањем дијелова носача дуж руте, за накнадну монтажу.
Затим ископали цилиндричне ровове, на местима постављања носача.

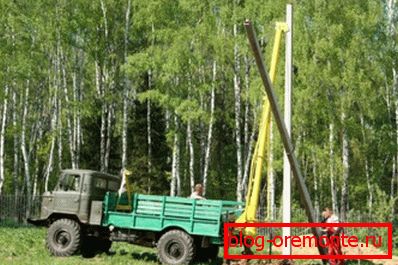

Затим, монтиране конструкције подигнуте су дизалицом до позиције дизајна и уграђене у припремљене јаме. У земљиштима са незнатном носивошћу, постојаност се постиже причвршћивањем носача помоћу пречника и постављањем на посебне плоче.
Онда је јама испуњена песком и шљунком.
За монтажу носача поставите сидрене плоче на растојању конструкције од носача.

Обрати пажњу! Током рада са бетонским плочама може бити потребна њихова механичка обрада. У овом случају, дијамантски алати се користе као најефикаснији. На пример, дијамантско бушење рупа у бетону може бити потребно за монтажу сидара или сечење армираног бетона са дијамантским круговима.

Закључак

Армирани бетонски носачи се користе у изградњи далековода свих напонских нивоа. Због својих предности, више од половине далековода у нашој земљи изграђено је с њиховом употребом.

Штавише, развојем технологије, структуре и материјали подршке се стално побољшавају, тако да временом не изгуби релевантност. Са видеа у овом чланку можете добити више информација о овој теми.
