Грејање бетонских жица за грејање: детаљан преглед

Међу различитим техникама које се користе за постављање темеља и других грађевинских радова у зимском периоду, важно мјесто се користи грејањем бетона са жицом ПНСВ. Употреба ове технологије уз поштовање свих правила омогућава вам да стварате оптималне услове за очвршћавање чврстог цементног малтера чак и ако температура околине пада знатно испод нуле.

У нашем чланку ћемо описати како организовати такву обраду, како одабрати жицу за грејање бетона, као и на шта треба обратити пажњу када радите систем.

Преглед техника

Да би се обезбедило правилно отврдњавање бетона, неопходно је да цјелокупни цемент у малтеру реагује са водом. Овај процес се назива хидратација и узнемирава се ако се део или део влаге претвара у лед.

Да бисте то избегли, користите различите методе:

• Прво, са малом количином рада можете додати компоненте у решење које спречава замрзавање. Недостатак ове технике је немогућност таквих адитива да издрже озбиљне мразе, као и веће трошкове рада.
• Друго, уз краткорочно хлађење, једноставно можете обезбедити висококвалитетну топлотну изолацију сипане основе или друге носеће конструкције. У овом случају се користи оплата од материјала са ниском топлотном проводњом, а на врху бетона прекривен је вишеслојни полиетилен или кровни материјал.

Обрати пажњу! Варијанта ове методе је такозвани "врући термос" - пре него што се бетон у бетон оплови, бетон се загрева до 60-70⁰Од тада пажљиво изолован.

• За активно загревање често се користи електрода. У овом случају, проводници су или уроњени у дебљину раствора, или се налазе на његовој површини. Електрично поље формирано између проводних плоча или шипки, даје део енергије бетону, одржавајући своју температуру на високом нивоу.
• Међутим, најефикаснији и практичнији начин кориштења је специјалних гријаћих каблова. Постављени су у дебљину бетона, након чега су повезани са специјалним трансформатором и загревају материјал. Цена проводника је релативно мала, јер се овај метод може препоручити за велике количине.

Као што показује пракса, најефикаснија је комбинација метода пасивне штедње топлоте и активног загревања бетона. У наставку ћемо детаљније разматрати детаље овог процеса.

Технологија загревања каблова

Општа шема

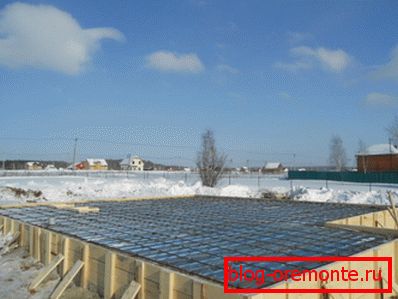

Када радите у температурним условима, достигнете - 40⁰, жица за грејање бетона је готово једина могућа опција за осигурање очвршћавања цемента.

У овом случају, сам процес грејања је организован на следећи начин:

• Прво, оплата није монтирана на објекту.. Да би се смањио губитак топлоте, боље је направити од изолационих материјала.

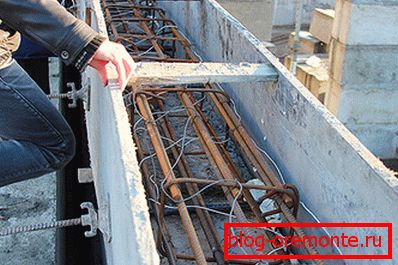

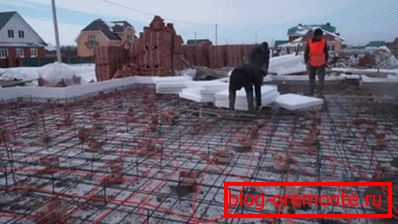

• Затим је ојачани кавез постављен у оплату. Специјалне жице за грејање су причвршћене за арматурни кавез.

• Дужина жица је одабрана тако да се обезбеди најједноставније оптерећење на сваком одсеку. Сви фрагменти су спојени на један проводник, који се налази изван оплате.
• Тада се раствор сипају и сабијају.. У овом случају дозвољено је вибрацијско третирање цементне масе, јер за разлику од спојева не оштети проводнике.
• Затим, повезујући аутобусе су повезани са степ-довн трансформатором.. Ток се испоручује систему, а жице се постепено загревају, спречавајући замрзавање течности у већини материјала.
• Рад трансформатора се не зауставља док бетон не добије потребну снагу.

Процесна физика

Шта се дешава у овом тренутку у дебљини решења?

• Са пролазом струје дате снаге и напона, жица за грејање бетона постепено повећава своју температуру због значајног отпора.
• Део температуре се преноси у окружење, а вода не иде у чврсто стање, док је остала доступна за цементну хидратацију.
• Такође, због одсуства ледених кристала у дебљини бетона, поре се не формирају, што чини материјал хетерогеним и смањује његову снагу.

• Додатна предност таквог грејања је повећана поузданост арматуре: прво, због постепеног смањења расположиве влаге, ризик од корозије арматуре се смањује, а друго, бетон се равномерно фиксира на металном оквиру.

Обрати пажњу! Резање армираног бетона са дијамантским круговима омогућује уверење у ефикасност ове технике: материјал постаје трајнији и не може се обрадити другим средствима.

• Након достизања конкретних одређених показатеља учинка, грејање се зауставља. Упутство препоручује постепено спуштање температуре, јер само у овом случају може се избјећи пукотина унутар материјала.

Заправо, управо то се дешава у самом процесу.

Ако одлучите да организујете кабловско грејање бетона сопственим рукама, препоручујемо вам да проучите следећи одељак. Наравно, мора се запамтити да би за извођење ових радова требало имати одговарајућу толеранцију, тако да за оне који немају "кору" електричара, препоруке наведене у наставку ће бити уводне природе.

Методе организације рада

Избор проводника

Пошто је жица за грејање бетона централни елемент читавог система, она мора бити врло прецизно изабрана.

Слиједећа разматрања су поштена овдје:

• Као главни водник за грејање, најпогоднија је жица ПНСВ са дебљином језгра 1,2 или 1,4 мм.

Обрати пажњу! У неким случајевима, наиме код загревања великих конструкција, дозвољено је инсталирати систем са ПНСВ кабла пречника 2, 2,5 или чак 3 мм.

• Челични проводник који служи као елемент који носи струју може се галванизирати - то има позитиван утицај на ефикасност грејања, као и на поузданост система.

• Да би се обезбедио ефикасан пренос топлоте, као и да се елиминише ризик од електричног удара, челично језгро ПНСВ кабла треба да буде покривено ПВЦ-ом или полиетиленском изолацијом.
• Немојте користити кабл са заштитом од полиетилена у ојачаним структурама: приликом напајања или дуготрајног рада са максималним оптерећењем, постоји ризик да се полиетилен топи и краткоспојите жицу на арматуру.
• Истовремено, поливинилхлорид на ниским температурама (-10⁰Ц или мање) услед смањења еластичности постаје крхка и стога може пуцати током фазе инсталације.
• Потрошња жице ПНСВ 1.2 је приближно 50 метара по кубном метру решења.

Када користите каблове, мора се запамтити да је радна струја проводника у дебљини раствора око 15 ампера. У овом случају, у ваздуху је таква струја јако велика, а најчешће доводи до избијања проводника због недовољно ефикасне дисипације топлоте.

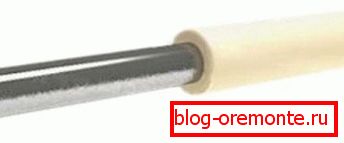

Да би се то избегло, такозвани "хладни крајеви" се користе за повезивање проводника у бетону са трансформатором или заједничким сабирничким жицама већег попречног пресека, мање осјетљивог на температурне оптерећења. Као "хладни крај", обично се користи дужински одсек АПВ-4 кабла, који је повезан са ПНСВ твист-ом са к / б траком.

Схема укладки

Постављање проводника може се вршити према једној од две шеме.

У наставку ћемо описати детаље о уређењу сваке од њих:

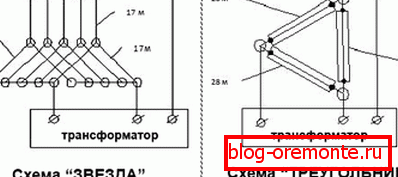

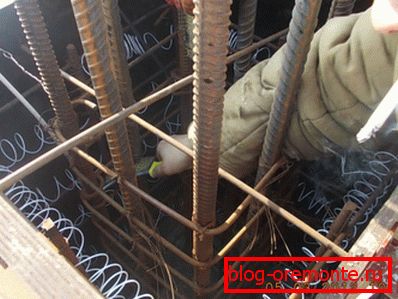

• Жица за загревање бетона је пресечена у једнаке дужине (најчешће је 17 или 28 метара) и увијена у спирале пречника око 40 мм, формирајући такозване нити. За кружне спирале најчешће се користила специјална машина са електричним погоном.
• Када се повезују под "троугао", сви проводници су подељени у три једнаке групе. Жице у групама се паралелно повезују, након чега су групе повезане са три тачке. Од сваке тачке прикључујемо кабл на излазни терминал трансформатора.
• Донекле другачије дистрибуирана жица када повезујете "звездицу". Свака три нити су спојена у један чвор, формирајући "тројку". Сва тројка су повезана једни са другима, а, као иу првом случају, повезујемо се са трансформатором.

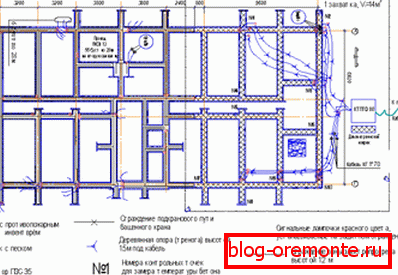

• Да бисте разумели топологију ових шема, помоћи ће се сликама које су дате у овом одељку.

Да бисте олакшали израчунавање жица за грејање бетонског раствора, можете користити посебне калкулаторе. Такође, у следећој табели дати су неки примери за најчешће ситуације:

Инсталација система грејања

Процес инсталирања самог система је сасвим једноставан:

• Прво смо израдили оплату и поставили кавез ојачања у њега. Савети за уређење оплате су наведени горе.
• Затим смо резали ПНСВ кабл у складу са потребним запреминама и формирали спирале из њега за загревање.

• Затим поставимо кабал тако да је растојање између суседних проводника најмање 15 цм.
• Приликом формирања кривине, водимо рачуна да се проводници не пробију, а интегритет изолационог слоја није узнемирен. Препоручени радијус савијања је најмање 25 мм.

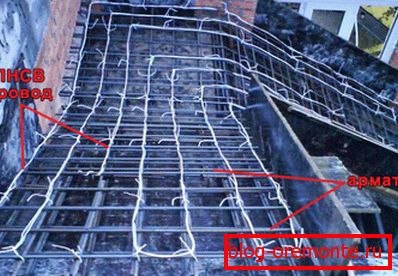

• Жице се причвршћују у кутију за ојачање тако да се избјегне њихово померање приликом сипања и вибрирања малтера.

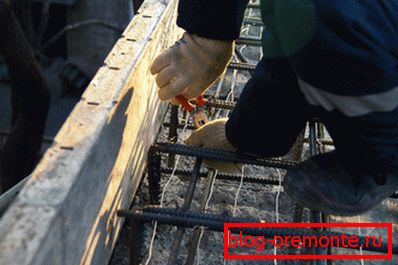

• Повежите конце проводника у групе у складу са изабраном шемом монтаже (погледајте горе). Очистимо ивице проводника и причврстимо их на "хладне крајеве" окретањем, пажљиво изолујући контактну тачку.

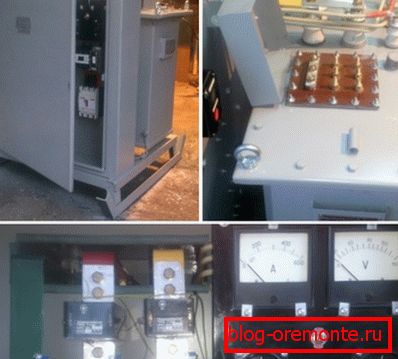

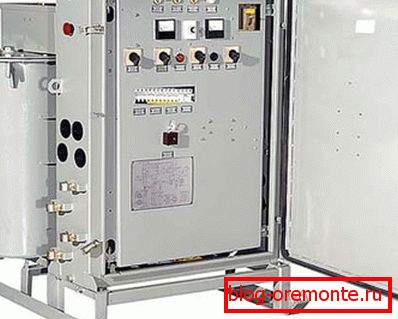

• Повезујемо хладне крајеве на степен низ трансформаторске станице. Препоручује се употреба СПБ-40, ТМОБ-63, КТПТО-80 или њихових аналога.

Обрати пажњу! Пробни старт система за грејање пре поливања бетона није дозвољен, с обзиром на то да је врло вјероватно да ће проводници проузроковати сагоревање у ваздуху.

• Да контролишемо температуру постављамо посебне цеви које ће играти улогу дијагностичких извора.
• Изводимо вибрационе и вибрационе сабијање цементног малтера, контролишући положај и интегритет проводника.

Да би смањили трошкове електричне енергије за грејање бетона на унапред одређену температуру, стручњаци препоручују да покријете темељ који се сипа фолираним филмом. Слој металног прскања ће играти улогу топлотног штита, рефлектујући инфрацрвено зрачење и допринијети даљем јачању површинског слоја.

Препоруке за употребу

Сам процес грејања се спроводи у складу са тростепеном шемом:

• Одмах након заливања, дати је неко време (до два сата) у примарну поставку. После тога, материјал је прекривен изолационим филмом и трансформатор се започиње.
• Прва фаза се зове предгревање. Температура раствора се постепено повећава на 70 - 80⁰Ц (зависно од пројекта). Истовремено, како би се избјегло стварање зона стреса у бетону, постепено се мијењају параметри струје - тако да грејање не прелази 10⁰Са сат времена.
• Следећа је најдужа друга фаза у којој се јавља изотермално загревање цементне масе. У исто време, температурни услови се контролишу у бунарима: грејање не би требало да прелази 80⁰Ц, у супротном може започети синтеровање цементних гранула.
• Обрада се врши све док материјал не добије 70% снаге која је инхерентна у пројекту. Снага се може одредити било калкулацијом или помоћу посебних тестова (понекад се користи за узимање узорака дијамантско бушење рупа у бетону).
• Трећа етапа је хлађење. Тренутни параметри се мењају на такав начин да температура бетона не пада брже од 4-5⁰Са сат времена.

Након завршетка ове фазе, "хладни циљеви" су искључени од трансформатора и демонтирани. Даља издржљивост се одвија у природним условима.

Закључак

Информације о томе како се загревати бетон са жицом ПНСВ биће неопходни за све који планирају изградњу куће у зимском периоду. Наравно, овај систем је прилично трошак, али када нема много избора, боље је користити најефикаснију и приступачну технологију за гријање бетона.

У сваком случају, горе наведени савети, као и видео у овом чланку садрже информације које су веома корисне за мајстора, тако да бисте требали времена да га пажљиво проучите!
