Испитивање без разарања бетона: директне и индиректне

Грађевинске структуре на бази мешавине везива, песка и агрегата морају бити тестиране на поузданост и сигурност. Међутим, такве студије не би требало да буду узрок прекида рада тестног објекта, стога је јачина бетона одређена методом без разарања. Ово вам омогућава да смањите трошкове, смањите интензитет рада и елиминишете локалну штету.

Методе директне контроле

Ове методе су неопходне за формирање зависности од калибрације и њихово накнадно прилагођавање за индиректне методе које се изводе на истим деловима конструкције. Технологија за одређивање јачине бетона може се примијенити током испитивања у различитим фазама изградње зграда, као иу току рада и реконструкције готових објеката.

Чиппинг офф

Таква операција се врши у складу са државним стандардима, што одражава основне податке о начину вођења. На површинске услове не утичу на добијене резултате.

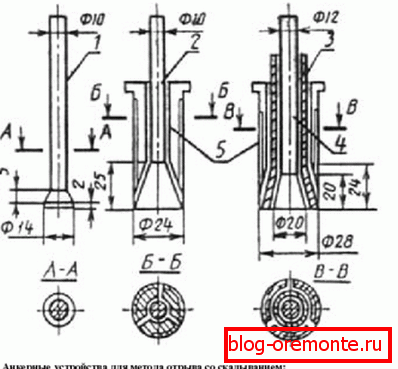

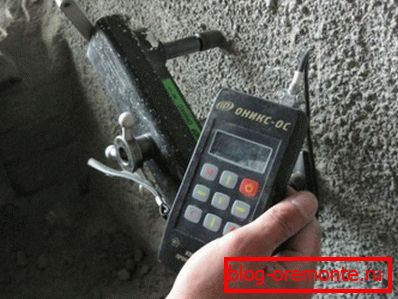

За истраживање помоћу сидро уређаја од три врсте.

1. Радно језгро опремљено сидреном главом.
2. Уређај са присутношћу проширења шипке и жлебог сегмента.
3. Уређај са шупљим експандирајућим конусом, који има посебну шипку за фиксирање уређаја у једном положају.

Напомена! Приликом избора врсте причвршћивача и дубине пенетрације сидра треба узети у обзир претпостављену јачину композиције и димензије агрегата, што се огледа у доњој табели.

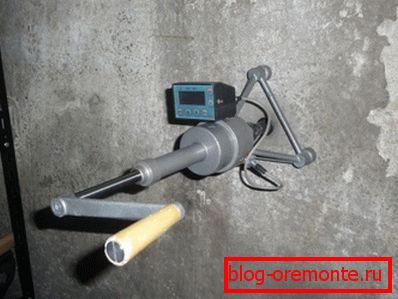

У монолитним структурама, испитивање чврстоће бетона не-деструктивним методом, што подразумева прекидање са чиповима, врши се на три локације одједном. Приликом подешавања зависности калибрације, три индиректна испитивања се извршавају заједно са овим методом.

Риб Цхиппинг

Ова метода укључује пресецање ивице тестне структуре. Пре свега, користи се за контролу линеарних сегмената као што су унакрсне стубове, колоне, шипови, надвратници и греде за подршку. Операција не захтева додатну припрему, међутим, у присуству заштитног слоја дебљине мање од 20 мм, метода се не може примијенити.

Отворени метални дискови

Још један догађај који дозвољава недеструктивно испитивање бетона се у нашој земљи не користи широко, што је повезано са ограниченим температурним условима. Још један негативан фактор је потреба за бушење бразде, што смањује продуктивност студије.

Сама метода подразумева уклањање снимања напона, што је потребно за локално уништавање каљеног састава када се челични диск отргне. Приликом одређивања особина чврстоће примјењује се сила и пројектована површина.

Методе индиректне контроле

Подобные исследования проводятся, когда нужно оценить значение прочностных характеристик, используя их в качестве одного из нескольких факторов, дающих представление о техническом состоянии сооружения. Полученный результат не допускается использовать, если не была определена частная градуировочная зависимость (см.также статью «Защита бетона от влаги: способы и применяемые материалы»).

Ултразвучно тестирање

Распрострањен метод испитивања не-деструктивне методе бетона, који укључује коришћење ултразвучних таласа. Током операције утврђује се веза између брзине осцилације и густине очврсле смеше.

На зависност може утицати различити фактори.

• Фракција агрегата и његова количина у раствору.
• Изабрани метод припреме композиције.
• Степен компактности и стреса.
• Промените потрошњу везива за више од 30 процената.

Додатак! Ултразвучна истраживања пружају могућност да изврше масовне тестове практично било ког дизајна неограничен број пута. Главни недостатак лежи у дозвољеној грешци.

Еластични повратак

Недеструктивно испитивање јачине бетона овим методом омогућава успостављање везе између чврстоће и еластичности материјала. У проучавању металне главе главног уређаја након ударца одлази одређено растојање, што је индикатор јачих особина структуре.

Током тестирања, причвршћивач је причвршћен тако да је челични елемент у блиском контакту са бетонском површином, за коју се користе специјални завртњи. Након монтаже клатно се хоризонтално монтира. У овом случају, он се директно прикачи на окидач.

Постављање уређаја правоугаоне до равни, повуците окидач. Нападач се аутоматски коцкати, након чега се ослобађа независно и прави ударац под дејством посебне опруге. Метални елемент се одбија на одређеној удаљености, који се мери посебном скалом.

Као основни инструмент за тестирање користи се инструмент КИСС система који има прилично сложену структуру. Чврстоћа каљене смеше може се одредити на основу података са уређаја након провере 6-7 тестова на посебном распореду.

Давање шоковног пулса

Захваљујући овом методу истраживања, могуће је поправити утјецај енергије која се ослобађа у тренутку контакта између нападача и бетонске структуре. Позитиван тренутак је чињеница да недеструктивно испитивање бетона, које функционишу на принципу импулса шока, има компактне димензије. Међутим, њихова цена је прилично висока.

Пластична деформација

Током рада врши се мерење димензија трага остављеног на бетонској површини помоћу челичног елемента. Метода се сматра нешто застарелим, али захваљујући својој нискотарифној опреми, и даље се активно користи у грађевинском окружењу. Након штрајка, преостали исписи се мјере.

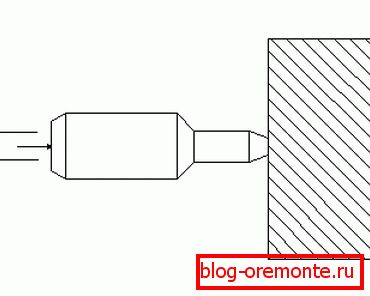

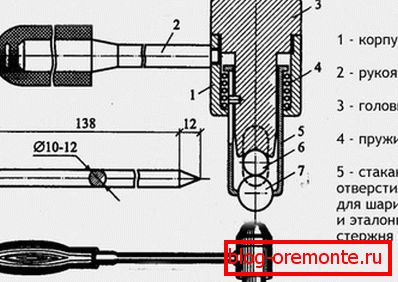

Уређаји за одређивање чврстоће овог типа заснивају се на притиску штапа директно у равнину помоћу статичког притиска жељене силе или конвенционалног удара. Главни уређаји су клатно, чекић и пролећни производи.

Испод су услови рада.

• Тестирање треба обавити на локацији чија се површина креће од 100 до 400 квадратних метара. види
• Приликом извођења ове радње потребно је направити најмање 5 мерења са високом прецизношћу.
• Сила ударца треба да буде окомита на тестној равни.
• За одређивање карактеристика чврстоће потребна је глатка површина која се постиже обликовањем у оплату од метала.

Обрати пажњу! Ако се бетон мери јачином не-деструктивне методе помоћу чекићних уређаја, узорке треба поставити на савршено равну основу.

Упоредне карактеристике овог примера

Израђен је од монолитног армираног бетона као објекат. Његова дубина је 8 м, а радијус је 12 м. Пуњење бочних површина вршиле су куке које подељују структуру на висине од 7 нивоа.

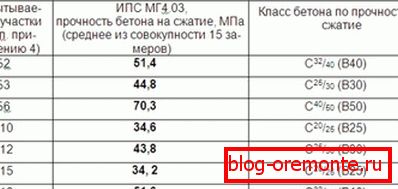

Резултати истраживања приказани су у доњој табели.

Закључак! Из доње табеле постаје јасно да је минимална грешка у истраживању карактеристична за ултразвучну методу. Распон кад је провера удара импулса је максимум.

Тестирање без употребе уређаја

Горе наведене студије разматране су коришћењем посебних уређаја, али ако је потребно, једноставне тестове могу се вршити ручно. Неће бити могуће добити тачне информације о особинама снаге, али сасвим је реално одредити класу бетона.

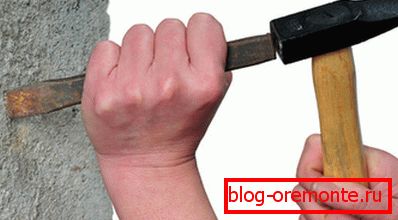

Прво, припрема се потребан алат: длета и чекић, чија тежина се креће од 400-800 г. Уређај за сечење шока је постављен праволинијски на површину.

На њега се наносе ударци просечне силе, чије ће анализе бити спроведене.

• Једва приметни отисак може указати на то да ојачана смеша припада класи Б25 и више.
• Високо видљиви трагови на површини конструкције обично остају када се користи бетон Б15.
• Значајне увлачење и присуство мрвица омогућавају нам да придодате примјењену композицију класу Б10.
• Ако је врх алата ушао у авион на дубину већу од 1 цм, онда је бетон Б5 био могућ за рад.

Пажња! Могуће је извршити провјеру на овај начин у року од неколико минута без било какве опреме. Након тога, већ ће бити идеја о томе која снага има ојачани састав.

Државни стандард

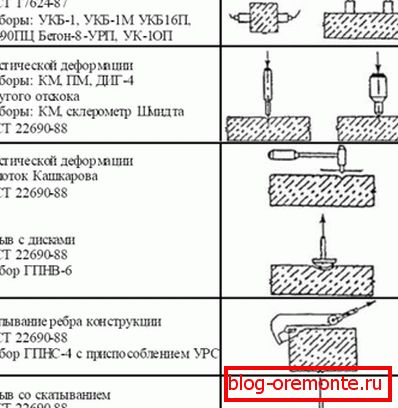

Регулисане су недеструктивне методе праћења јачине бетона према ГОСТ 22690-88, чије се точке односе на лаке и тешке мешавине. Међутим, он одражава само механичке методе које не укључују ултразвук. Њихове граничне вредности су представљене у табели.

Радите с бетоном

• За формирање структура на основу грађевинске мешавине направљена је дрвена или метална оплата која може дати жељени облик материјалу.
• Да би се побољшале карактеристике квалитета композиције, постављена је мрежа челика арматуре, везана заваривањем или жицом. Типично, величина ћелија се креће од 10 до 20 центиметара.
• Ако је неопходно одвојити неки део из структуре, онда се користи резање армираног бетона са дијамантским круговима.. Таква операција се може изводити водом како би се избјегло тешко прашење.
• Раствор се, по правилу, улива на позитивне температуре.. Међутим, у присуству посебне опреме за грејање, дозвољено је радити са негативним очитавањем термометара.
• За стварање вентилације унутар бетонске конструкције (на примјер, за темељ или поткровље) у бетону се избуше дијамантске рупе.
• Дозвољено је учитавање готове конструкције тек након завршне солидификације смесе, односно након 28 дана.

Као закључак

Представленная инструкция позволяет получить представление о проведении проверки прочностных качеств бетонных конструкций не только при помощи специального оборудования, но и с использованием подручных средств. Однако самостоятельный метод даст возможность сделать лишь предварительную оценку характеристик (см.также статью «Коррозия бетона: причины и меры противодействия»).

Више информација о контроли можете добити након гледања видео снимка у овом чланку.
