Како трансформатор ради грејања бетона

Темпо изградње увек треба да се уклапа у оквир дизајна, упркос временским условима, тако да се рад обично врши у пуној размери у зимском периоду, а како не би био ометан мразом, користите трансформаторе за грејање бетона.

Снага таквих јединица је другачија, али објекти се такође разликују по запремини, поред тога, ова метода делује као акцелератор, тако да зима не утиче на брзину производње. У наставку ћемо вам рећи нешто о оваквим јединицама и начинима њиховог коришћења, а такође вам такође показати додатне видео снимке у овом чланку на истој теми.

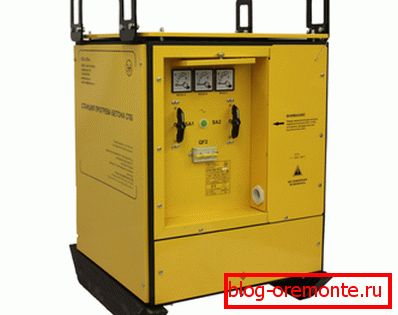

Степ-довн трансформатор СПБ

Нисконапонски трансформатор и бетон

Принцип рада

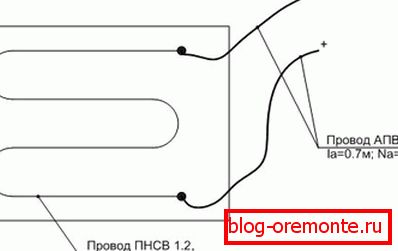

Принцип загријавања

За претакање монолитних структура на температурама испод -4 ° Ц, прибегавају различитим методама загревања бетонске масе, то су инфрацрвени емитери и загрејани раствор, топла оплата и анодни грејачи. Али најефективнији и економичнији се може назвати загревање бетона помоћу нискофреквентног трансформатора и жице ПНСВ (жичана грејна жица Винил изолација).

Пре повезивања трансформатора за бетонско грејање, шарке из жице ПНСВ са попречним пресеком од 1,2 мм постављају се на арматурни кавез.2 до 3 мм2. Овај кабл може да се загреје до температуре од 80 ° Ц, тако да загреје раствор на 40 ° Ц-50 ° Ц, а све ово се дешава на температурама ваздуха од -4 ° Ц и ниже. Да би се постигло оптимално загријавање бетона у хладним условима, потребно је око 60 м ПНСВ-1.2 по кубном метру решења.

При укладке петель следует соблюдать осторожность, чтобы не замкнуть цепь, то есть, когда вы подвязываете провод к арматурному каркасу, его изоляция (ПНСВ) попросту может перетереться о металл и петля перегорит. В таком случае определённый участок заливки останется без обогрева, что может привести к деструкции общей массы и, как следствие, железобетон окажется некачественным (см.также статью «Покраска бетонного забора: как получить долговечное покрытие»).

За загревање инструкција омогућава употребу трансформатора као што су КТП-06-20, КТПТО-80, КТП-ОБ-160, ТСДЗ-63 и тако даље.

Напомена За исправан рад круга грејања, жица ПНСВ мора бити неопходна унутар бетонске масе (веза се врши алуминијумском жицом). Ако је ПНСВ отворен, то ће једноставно изгорети.

Трансформер уља. Техничке спецификације

Трансформер КТПТО-80 КТП-63-ОБ
Номинална снага (кВА) 80 63
ХВ напон (В) 380 380
Напон на празном ходу ЦХ (В) 49, 60, 70, 85, 103, 121 49, 60, 70, 85, 103, 121
Струја на страни СН по напону 660 (49-70В, А) 520 (49-70В, А)
Струја на страни СН по напону 382 (85-103-121Б, А) 301 (85-103-121Б, А)

Трансформер је сув. Техничке спецификације

Трансформер ТЗЗ-20
Номинална снага (кВА) 20
Номинална фреквенција (Хз) 50
Број фаза 3
Називни напон намотаја, ХВ трансформатор, В НН 380/220 12,4; 24,8; 49,7;66,0
Називна струја НР трансформатора А НН 30,4/52,6 465;375; 235;175
Струја без оптерећења (%) 7,5
Схема везе / група Звезда/треугольник
Губитак кратког споја (В) 400
Губитак у празном ходу (В) 200

Припрема за рад и лансирање

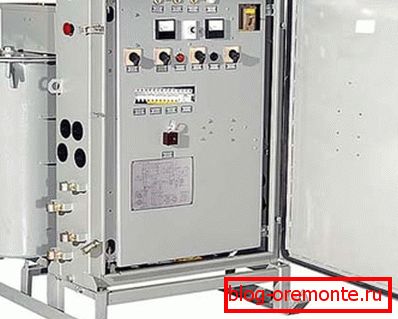

Пхото степ-довн трансформатор КТПТО-80

Чтобы яснее представлять себе цикл подключения и рабочий запуск, ниже будет приведена инструкция трансформатора для прогрева бетона КТПТО-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Сви радови на загревању убризганог бетона треба изводити у складу са СНиП 111-4-80 / цх.11 и ГОСТ 12.1.013-7, којим се уређује редослед рада и електрична сигурност.

  • Пре свега, КТПТО мора бити изједначен, а то се може учинити повезивањем кабла за напајање (четвртог језгра) са терминалом Н јединице КСТ6, чиме се све повезује са металним управљачким ормарићем. Трансформатор је заснован на санкама - постоји посебан вијак за повезивање кола, а за повезивање користи се челична жица најмање 4 мм.
  • Пре него што повежете трансформатор одозго према мрежи, потребно је да проверите изолациони отпор својим рукама, који не би требали бити мањи од 0,5 МΩ, а такође обратите пажњу на густину контактних веза. Путни прекидачи СК1 и СК2 морају бити инсталирани тако да када отворите поклопац кућишта трансформатора и ПУ, постојала је могућност поузданог затварања контаката СК1 и СК2. Поред тога, неопходно је проверити осигураче у случају кратког споја.
  • Переключатель силового трансформатора выставляем на 55В, что будет соответствовать положению 1, а автоматический выключатель вместе с переключателем SA3 устанавливаем в положение «ВЫКЛ».
  • Након тога, круг грејања инсталиран у оплату може се прикључити на напојни кабл, који је, с друге стране, прикључен на прикључни блок КСТБ.
Схематски дијаграм КТПТО-80
  • На улазу КТПТО снабдевамо 380В снаге и укључујемо КФ1 након провере напона на ХЛ1 и ХЛ3, а након тога, помоћу дугмета за искључивање у случају нужде СБ1, извршите искључење контроле, након чега се КФ1 поново покреће. КЛ1 се покреће помоћу дугмета СБ3, након чега би требало активирати магнетни старт КМ1.
  • Да бисте променили начин рада, потребно је подићи поклопац на кућиште трансформатора, а затим преко граничног прекидача СК1 КФ1 ће се аутоматски искључити. Затим преконтролишите кораке напона и укључите КФ1 и КМ1.

Напомена С обзиром на то да ланац хране током бетонског грејања може бити опасан по живот, само је обучено особље које је упућено у сигурносне прописе дозвољено да сервисира ЦТПД. Поред тога, такви радници треба да буду у стању да пруже прву помоћ на време за електрични удар.

Закључак

За кућну употребу, можете изнајмити кориштени степ-довн трансформатор, јер то неће бити корисно било гдје другдје осим градилишта. Поред тога, ако је запремина бетонског прелива мала, онда можете користити машину за заваривање као трансформатор.
