Колико коцкица вам је потребно за 6к6 кућу? Како се израчунава волумен зидова? Шта би требало да буде попречни део траке? Покушајмо да се сетимо у методама памћења за решавање једноставних математичких проблема.

Дебљина зида

Хајде да одредимо да ћемо се ограничити на израчунавање количине материјала за изградњу спољних зидова. Зашто Само зато што не постоји универзална метода за израчунавање материјала за трусс систем и подове: број греда је одређен пројектом; у зидовима, дрво не одговара произвољним празнинама, већ блиско (такође научи како одредити колико се комада налази у кубираном зраку 100к150).

Дакле, која би требало бити дебљина зидова?

Одређује га два параметра:

1. Захтјеви за топлотну отпорност. То, пак, зависи од области изградње.
2. Термичка проводност дрвета и, у присуству додатне изолације, изолацијски материјал.

Референтни подаци

Чтобы выполнить расчеты, нам придется зарыться в справочники. Пойдем навстречу читателю и предоставим в его распоряжение ряд данных. Начнем с предписаний СНиП 23-02-2003  «Тепловая защита зданий» для разных климатических зон.

Отпорност на пренос топлоте зида мери се у м2 * Ц / В и за различите градове земље узима следеће вредности:

• Архангельск - 3,57.
• Брианск - 3.03.
• Владивосток - 3,14.
• Вологда - 3,38.
• Калининград - 2,72.
• Кострома - 3,32.
• Курск - 2,99.
• Ленинградска област - 3.1.
• Магадан - 4,47.

• Москва - 3,16.
• Мурманск - 3,69.
• Нальчик - 2,61.
• Пермь - 3,49.
• Петропавловск - Камчатски - 3.40.
• Ставрополь - 2,57.
• Сочи - 1,83.
• Хабаровск - 3,56.
• Јарослав - 3.07.

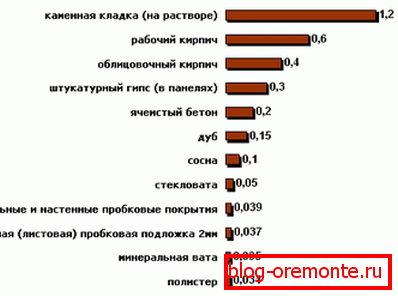

Нешто не недостаје, зар не? О да: информације о топлотној проводљивости грађевинског материјала.

Долго искать не нужно: сведения можно найти в приложении «Д» к тому же СНиП:

• Топлотна проводљивост смрче преко влакана (ово је правац вектора за размјену топлоте у дрвеном зиду) је 0.09 В / м * Ц.
• Ако је лагана смрека замењена густим и чврстим храстом, топлотна проводљивост ће се повећати изненађујуће мало и достићи 0,10 В / м * с.
• Густина стиропора од 25 кг / м3 (ово се најчешће користи за спољашњу изолацију - 0,029).
• Минерална вуна са густином од 100 кг / м3 - 0,044 В / м * С, са густином од 50 кг / м3 - 0,035.

Израчунавање

Да би се сазнала дебљина чврстог дрвеног зида у складу са потребним степеном загревања, помножи потребну топлотну отпорност топлотном проводношћу материјала. Дакле, за Кхабаровск, приликом изградње куће властитим рукама, неопходно је купити јеловину дебљине од најмање 3,56к0,09 = 0,3204 метара или 32 цм.

Међутим: максимални пресек произведеног дрвета је ограничен на 240 милиметара. Имамо проблеме!

Осим немогућности изградње превише дебелих зидова од дрвета, вреди размислити о сопственим трошковима: што је већи попречни пресек дрвета, то је већа цијена по квадратном метру зида. Шта да радиш

Упутство је једноставно:

1. Изградимо зид, фокусирајући се на квалитет топлотне изолације, али на снагу.
2. Спроводимо његово екстерно загревање.

Ако у претходном примеру имамо смреково дрво са пресеком од 150к150, онда је, као што је лако израчунати, топлотна отпорност зида од њега бити једнака 0.15 м / 0.09 В / м * Ц = 1.67 м2 * Ц / В.

Али потребно је 3,56! Стога, отпорност на пренос топлоте од 3.56-1.67 = 1.89 обезбедиће изолацију - минералну вуну.

Са густином од 50 кг / м3, његова минимална дебљина износиће 1,89 * 0,035 = 0,06615 метара. У пракси можете користити плоче од 10 центиметара.

Количество бруса

Тако смо схватили две ствари:

1. Није тешко израчунати потребну дебљину зида, али резултат неће увек бити задовољавајући.
2. Међутим, то неће створити проблеме: недостатак дебљине зида може бити компензован спољном изолацијом.

Сада, да се вратимо на почетак текста и покушамо да сазнамо колико дрвене грађе треба за 6 до 6 година. Хајде да решимо проблем дизајна у две верзије.

Купатило

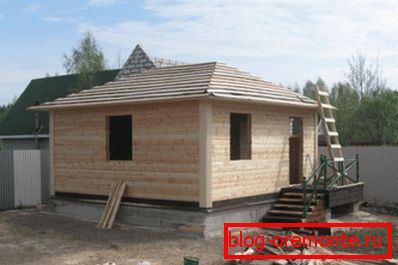

Колико коцкица дрвета вам је потребно за купатило 6к6 ако:

• Користимо за изградњу дрвене секције 200к200, што омогућава без додатне изолације.
• Висина зидова је 2,5 метра.
• На спољним зидовима обезбеђена су врата од 80к200 цм и прозор: по две 60к80 цм у чекаоници и 30к40 у соби за пару.

Сматрамо:

1. Укупна дужина зидова је 6 к 4 = 24 метара.
2. Укупна површина прозора и врата је (0,8к2) + 2к (0,6 * 0,8) + (0,3к0,4) = 1,6 + 0,96 + 0,12 = 2,68 м2.
3. Површина зидова минус отвора је 24 к 2,5 - 2,68 = 57,32 м2.
4. Запремина зидова дебљине 0,2 м је 57,32 к 0,2 = 11,464 м3.

Амандман: материјал се увек купује са маргином од најмање 15 процената. Изузетак - спремни домокомплекти.

Дом

Хајде сада да компликујемо обрачун. Колико дрвета вам је потребно за 6к6 кућу, ако има 2 ката по 3 метра, 2 врата величине 90к200 цм и 12 прозора: 5 од 120к140 цм у величини и 7 у величини 120к180 цм?

Наставићемо са коришћењем дрвене секције од 15 центиметара.

1. Дужина зидова је слична претходном примјеру - 24 метра.
2. Површина свих отвора је 2к (0.9к2) + 5к (1.2к1.4) + 7к (1.2к1.8) = 3.6 + 8.4 + 15.12 = 27.12 м2.
3. Површина зидова минус отвора је 24 к (3к2) - 27,12 = 116,88 м2.
4. Са дебљином од 150 мм запремина је 116.88 к 0.15 = 17.532 м3.

Корисно: густина сувог дрвета је око 0,5 т / м3. Познавајући запремину зидова, лако се може процијенити њихова маса. Укупна оптерећења на темељу уравнотежене грађевинске куће (изузимајући не-одрживе шеме, као што су армирани бетонски подови на зидовима брегова) је приближно једнака двострукој тежини спољашњих зидова.

Закључак

Надамо се да је читалац задовољан менталним повратком у школу (прочитајте и чланак Пројекти 6к6 барске куће - стварне идеје за изградњу вашег дома). Као и увек, видео у овом чланку ће допунити ову тему занимљивим информацијама.

Успјех у изградњи!
