Мешалица за домаћинство израђена од материјала за отпад:

У овом чланку ћемо причати о томе како се домаћи миксер за бетон може направити ручно уз коришћење остатака материјала и алата. Тема чланка је више него релевантна, јер је присуство миксера са механизованим погоном гаранција висококвалитетне и успешне бетонирања.

Чини се да би било лакше, јер је довољно купити потребну јединицу или у најгорем случају да је изнајмите. Тако је, али ако је буџет намењен за извођење грађевинских радова ограничен, стварање домаћих бетонских миксера ће имати позитиван утицај на трошак завршеног резултата.

Да бисте утврдили избор оптималне технологије за сопствену производњу миксера, размотрите уређај и принцип рада фабричког уређаја.

Карактеристике конструкције

Основа најсавременијих бетонских миксера је бубањ, пречник, заварени метал и електрични погон.

Бубањ, у којем су састојци уложени, фиксиран је на прелазу помоћу котрљајућих лежајева. Мотор се налази у непосредној близини бубња и преноси обртни моменат преко ланца или појаса. Интензитет ротације бубња контролисан је зупчаником брзине.

Заправо, дизајн фабричког бетонског миксера је једноставан и може се поновити самостално са увођењем неких промјена.

Направићемо ручни миксер из цеви

Заправо, бетонски миксер бубањ је метална цијев. Због тога је за производњу јединице сопственим рукама логично користити непотребан, али прилично јак цилиндрични контејнер.

Упутства за производњу наше јединице захтевају употребу металне цеви до 200 литара. Изглед таквог капацитета није посебно тешко. На пример, можете користити контејнер испод горива.

Производна технологија

• У почетној фази на крајевима цеви направимо рупе за вијке прирубница и осовине.
• Бочно на зиду цијеви прекривају правоугаони отвор испод врата за утовар (димензије 300 * 240 мм).
• За чврстоћу бубња лепити ивице отвора са спољне стране гуменим или полиуретанским заптивним средством. Што је дебљи изабрани печат, то је боље.
• Изрезати челични лим из челичног лима тако да се његове ивице прекривају линијом отвора..
• Заваривамо шарке и поуздан уређај за закључавање до ивица отвора и поклопца шахта. Најлакше је направити закључавање уређаја из углова заварених до поклопца и цеви. У угловима бушимо рупице за причвршћивање.
• У следећем кораку направимо ручни погон.. Принцип рада овог дизајна је на много начина сличан дејству ротирајуће ручице бунара. Да бисте припремили вратило, можете користити водоводну цев пречника 50 мм.
• Осовина на крајевима цеви фиксирана је прирубницама. Прирубнице се могу израдити помоћу већих цеви. Прирубнице су причвршћене на крајеве цијеви помоћу завареног поступка или причвршћивањем.
• Да би се мијешање извршило темељито и интензивно, главице морају бити уграђене унутар цијеви.. Правимо чешље од угла од 50 * 50 мм до 700 мм. Зуби најлакше су направити од грађевинских ноктију 100 мм, што је довољно за заваривање до основе. Комбине се могу причврстити унутар цеви помоћу завртња или завареног споја. Причврстите главнике дуж проласка вратила. По правилу, 4-5 чешљака за стандардну цијев је довољно.

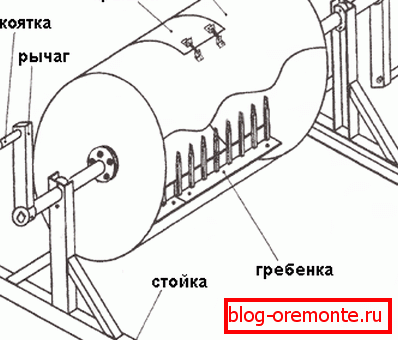

• Затим сакупите рацк, како је приказано на дијаграму. Причвршћивање вратила захтева лежај.

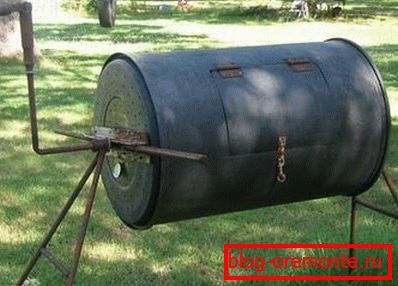

Употреба готовог уређаја се врши на следећи начин. Смеша се сипа кроз отвор. Затим исту воду прелије. Даље, отвор се причвршћује вијцима и можете наставити на ротацију цијеви.

Цена таквог уређаја је ниска, док је ефикасност апликације довољна за бетонирање у условима индивидуалне изградње. Значајан недостатак овог уређаја су ограничене димензије врата за утовар у бочној страни.

Мале димензије врата ометају процес пуњења и истовара грађевинског материјала, али нажалост, повећање величине прозора за пуњење на страни цеви негативно утиче на јачину конструкције за бетон уопште.

Производња миксер са електричним погоном

Дакле, ми знамо како направити домаћи ручни бетонски миксер. Предности овакве инсталације су очигледне, али окретање ручице приликом ливења масивне плоче од бетона је прилично досадно. Сачувајте снагу и уштедите време помажете у коришћењу уређаја.

Важно: Непрофитабилно је купити електрични мотор са новим, али ако постоји нека стара опрема од које се може уклонити, дефинитивно бисте требали искористити ово.

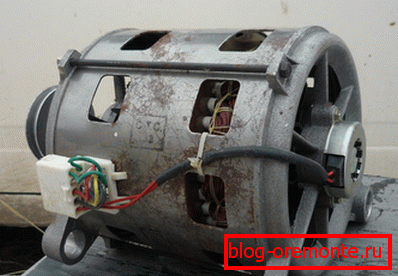

Најбоља опција је мотор из машине за прање веша совјетског узорка са вертикалним оптерећењем. Мотори са савременим увезаним машинама за прање нису погодни, јер су танки и највероватније неће издржати тежину металног контејнера испуњеног малтером.

Ако је миксер хитно потребан и морате радити са малим количинама решења (до 100 литара), можете користити старо радно подлошку са минималним изменама бубња.

Важно: Монтирањем ножева на дну бубња и подешавањем уређаја на нагибу од 45 степени, можете припремити врло квалитетна рјешења, али без кориштења рушевина као пунила.

Ако вам је потребан погоднији уређај за коришћење, мораћете да радите машину за заваривање.

Производна технологија

Као што је раније поменуто, недостатак страних агитатора је ниска оптерећења. Овај проблем се може решити елиминацијом бочне лајсне у корист крајњег оптерећења.

Дакле, имамо мотор, ремен и друге конструкционе елементе из старе, али радне машине за прање веша, онда је време да почнете да правите бетон миксер.

• За почетак, припремите 3-4 сечива димензија 100 * 10 цм од челичног лима дебљине 3 мм.

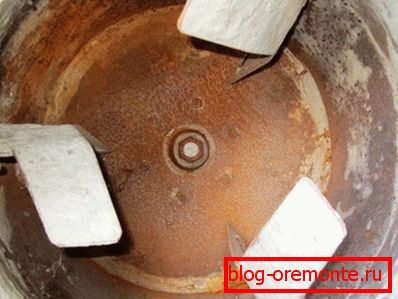

• Правоугаоне лопатице су заварене унутар металне цеви дијагонално. Угао сечива је одабран тако да отопи раствор унутра, а не излаз, јер се бубањ ротира. Међутим, ако направите грешку, можете променити поларитет везе, а цијев ће се окретати у супротном смјеру.

• У следећем кораку окренемо ивице цеви са краја где ће се извршити оптерећење. Стога ће бити могуће избјећи прскање смеше.
• Оквир на којем се налази бубањ се кува из челичног угла 5 * 5 цм. Рам може бити стациониран, али у том случају решење ће морати да се испоручује са ливачким лонцем. Да би се олакшало истовар, може доћи због оквира за окретање. У том случају, бубањ се може нагињати. Поред тога, приликом испоруке могуће је променити поларитет прикључка мотора тако да окрене бубањ у другом смеру и потисне готов производ.

• Цев поставимо на рам помоћу моћне металне прирубнице, коју монтирамо на крају цеви помоћу вијака.

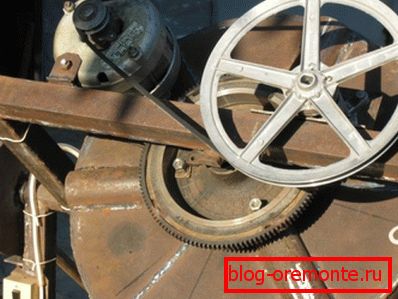

• Заваравамо два снажна лежаја у оквир, кроз који вратило пролази од прирубнице до шкрипца, на који се обртни момент преноси помоћу појаса.

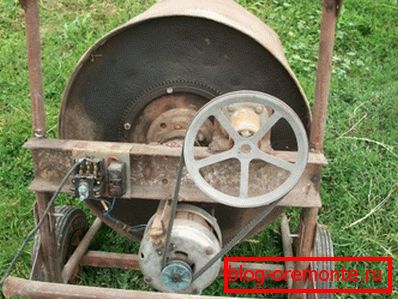

• Да би се поједноставили дизајн нагнутог механизма, оквир се може направити точком са ручицама попут тоге колица, тако да се структура, ако је потребно, може нагињати и отклонити готово решење.

Функције напајања

Монтажне бетонске миксете су, по правилу, дизајниране за трофазно напајање. Ово ствара непријатности када се на градилишту обезбеди редовно напајање. Пошто користимо мотор из машине за прање домаћинства као електрични погон, користимо уобичајену везу.

Важно: За потпуни рад уређаја, препоручљиво је обезбедити поуздано чврсто кућиште које се може користити за покривање прекидача и других уређаја којима се испоручује струја.

Закључак

Сада знате који су чворови домаћински бетонски миксер састоји од цеви и како то учинити сами. Више корисних и информативних информација можете пронаћи тако што ћете гледати видео у овом чланку.
