Миксер бетона за примену: врсте бетонских миксера, главних

Миксер бетона је важан елемент у извођењу било каквих грађевинских радова, јер омогућава не само уштеду времена и труда приликом припреме малтера, већ и побољшања квалитета бетона. Истина, сви не могу приуштити куповину такве јединице, пошто је цена добрих бетонских миксера доста висока. Међутим, можете уштедјети новац и урадити то сами.

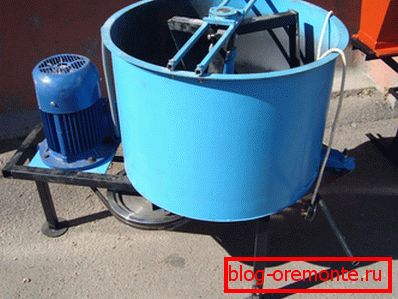

Принудна миксер бетона

Затим, погледамо најчешће конструкције бетонских мешалица са присилним дејством и детаљно размотрите како можете сами да их направите.

Врсте бетонских миксера

До данас ниједна конструкција не може да ради без бетонских миксера, јер је физички врло тешко да се малтер из цемента, песка и рушевина помијеши сопственим рукама. Због тога није изненађујуће што је овај процес већ дуго аутоматизован.

Морам рећи да на градилиштима можете видети различите дизајне бетонских миксера.

Међутим, оне су условно подијељене на два типа:

  • Гравитациона акција;
  • Принудна радња.

Сада размотрите карактеристике сваке врсте.

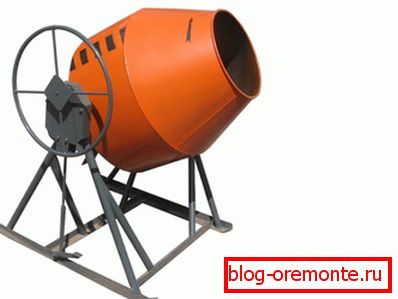

Миксер за бетон гравитације

Миксер за бетон гравитације

Принцип рада гравитационог апарата је да смеша постави у посебан бубањ који се ротира. У овом случају, раствор се окреће с тим и пада од зидова под силом гравитације. На зидовима бубња постоје лопатице које побољшавају квалитет серије, а такође не дозвољавају да се решење држи.

Овај тип бетонских миксера је добар јер се могу користити за мешање не само бетонских малтера, већ и било које друге врсте течних и сувих мјешавина.

Миксер бетона типа Форцед Типе

Главна разлика ове врсте уређаја је у томе што бубањ у њима остаје непокретан, а мешање се јавља због ротације лопатица. Такви бетонски мешачи се могу користити при мешању било које врсте бетонских мешавина.

Чак ни најмоћнији миксер овог типа не може произвести 0,1-0,45 кубних метара решења за пет минута рада. Штавише, бетон ће бити хомоген од смеше направљене у другим врстама машина. Перформансе зависе углавном од волумена бубња, као и од дизајна лопатица.

Производња бетона

Главни детаљи конструкције

Бетонски миксер са принудним дејством је самопоуздан из неколико основних компоненти:

  • Мотор;
  • Редуктора;
  • Бака на 200 л;
  • Вала;
  • Бладес;
  • Оквири
  • Подшипников.

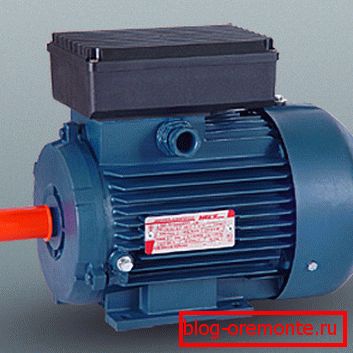

Електрични мотор за миксер бетона

Поред тога, да бисте сакупили све детаље у једној структури, требају вам следећи алати:

  • Бугарски;
  • Дрилл;
  • Апарат за заваривање.

Припрема

Прије започињања рада, припремите цртеже миксера бетонске масе. Ово ће донекле олакшати рад, а такође ће вам омогућити да избјегнете грешке и измјене.

Шема бетонског миксера са хоризонталним бубњем

Морам рећи да постоје различити дизајни таквих јединица и пре свега они се разликују на локацији бубња. Може бити:

Вертикално У том случају, врх цијеви се одсече да попуни компоненте раствора и врат, кроз који ће осовина проћи.
Хоризонтално Контејнер и вратило су постављени хоризонтално, док се истовремено прекида бочна страна.

Цртежи миксера бетонског типа могу се вршити независно посматрајући завршене структуре или наћи на Интернету.

Монтажа миксера са хоризонталним распоредом бубња

Сада ћемо погледати како ће примењени бетонски миксер радити са хоризонталним резервоаром:

  • Први корак је састављање оквира, за ово можете користити металне углове. Најлакши начин је направити два идентична троугла. Угаони међусобно повезани заваривањем.

С обзиром да ће дизајн бити прилично тежак, с једне стране је могуће обезбедити осовину са точковима. У овом случају, један оквирни троугао би требало да буде мањи од другог. Његова величина је одабрана у зависности од полупречника точка.

  • Затим, са једне стране троугла, потребно је заварити платформу за монтирање мењача.
  • После тога, осовина са две конзоле је причвршћена за оквир, који се заваравају до мењача.

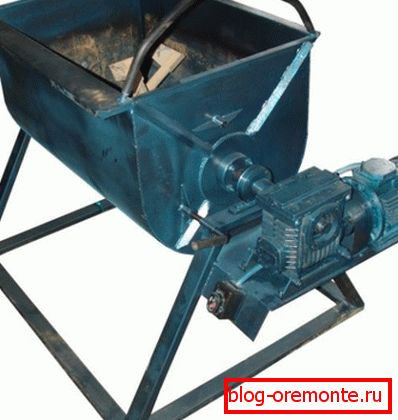

На слици - пример завршеног домаћег миксера
  • Затим је бочни део бурела одсечен како би се убацио бубањ, након чега је монтиран на рам. Бубањ се може ригидно поправити заваривањем или ротирањем око осе, ради лакшег истовара готових смеша. У овом случају, дизајн је сложенији, поред тога, потребно је обезбедити фиксирање бубња током рада миксера.
  • Затим, у доњем дијелу рама, извршава се платформа за мотор и јединица је инсталирана.. Монтирање мотора најбоље се врши заваривањем.
  • После тога, сечива се заварују до оси мешача, која ће мешати раствор.
  • На крају рада, мењач треба прикључити на мотор користећи појас који погони погон.. Због тога, ременице оба механизма морају бити смештене у истој вертикалној равни.

Савјет! За израду рама можете користити углове старог лежаја.

Сада је самопостављени бетонски мешач присилног дејства спреман, остаје само да га проверава у раду.

Савјет! У производњи таквог бетонског миксера можете обавити ручицу која ће омогућити да се осовина ротира механички. Захваљујући томе, могуће је користити бетонски миксер чак иу одсуству електричне енергије. На крају крајева, много је лакше окретати ручку него гњечити бетонско рјешење лопатом.

Пример домаћег миксера са вертикалним распоредом бубња

Састављање бетонског миксера са вертикалним распоредом бубња

Дизајн апарата ове врсте значајно се разликује од горе описане машине.

Да бисте направили сличан примењен бетонски миксер својим рукама, морате урадити следеће кораке:

  • Први корак је да исечете дно цијеви и исечете врат како бисте добили рупу за осу.
  • Поред цијеви морају се заварити четири угла како би се створила подршка. Доњи део "ногу" ојачао је џемпере, који ће служити као основа за платформу мотора и мењача.

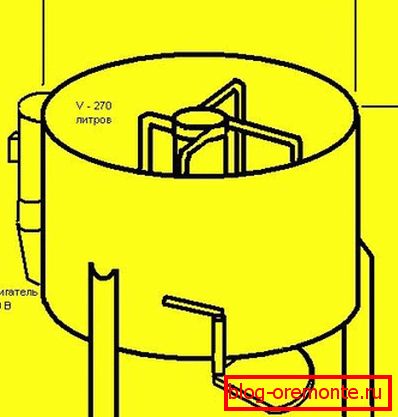

Једноставни миксер круг
  • Затим морате инсталирати вратило у резервоар и извршити систем његовог прикључивања. Као резултат, осовина мора бити ригидно фиксирана најмање две тачке. На пример, у бурету је могуће обезбедити лежај који ће задржати осе.
  • Поред осовине потребно је заварити сечива која омогућавају мешање раствора.
  • Након тога, на дну морате извршити платформу за инсталирање преосталих механизама.
  • Следећи корак је уградити мењач и мотор, након чега се на њих постави појас који погони погон. Приликом уградње мотора пожељно је обезбедити систем за подешавање напона појасева.

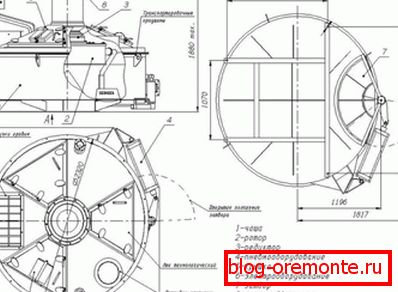

Цртеж бетонског миксера

Савјет! Приликом извођења бетонских радова потребно је водити рачуна о не само бетонском миксеру, већ и о алатима за даљу обраду материјала. Најчешћа операција је сечење армираног бетона са дијамантским круговима, као и дијамантско бушење рупа у бетону.

Овде, можда, све главне тачке производње бетонских миксера. Наравно, његова продуктивност неће бити толико висока као код монтажних машина, што у првих 20 секунди помера решење за спремност око 80 одсто, али сасвим је довољно да се изводе приватни грађевински радови. Штавише, могуће је мешати са њим помоћу бетонског раствора са шљунком и без грубог пунила.

Закључак

Имајући бар мало искуства са металним и апаратом за заваривање, сасвим је могуће направити бетонски миксер сам. Наравно, разматрали смо само главне тачке производње конструкције, па пре почетка рада, требало би да узмете у обзир све техничке аспекте на најмањи детаљ или користите готове цртеже.

Резултат овог рада ће бити значајна уштеда, ау исто време поједноставити процес изградње. Са видеа у овом чланку можете добити више информација о овој теми.
