Модул бетонске површине: дефиниција, примјери обрачуна.

Шта је овај параметар - модул површине? Морамо се упознати са новим концептом и истражити начине за израчунавање њених вриједности за стварне структуре. Осим тога, додирнућемо основе зимске бетонирања и утицај површинског модула на методе рада који се користе у овом процесу.

Шта је то

Дефиниција

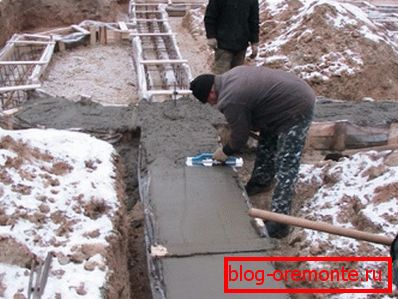

Идеално време за конкретан рад на отвореном је топла сезона. На жалост, није увек могуће чекати на пролеће: у неким случајевима монолитна конструкција се изводи на негативним температурама.

Поред тога: у неким регијама у земљи топла сезона је једноставно прекратка. У Иакутску, на пример, просечна месечна температура изнад нуле је само пет мјесеци годишње.

Када се бетонира у мразу, главни проблем је да се бетону добије снага пре него што почне кристализација воде у њему. Основне методе његовог решења су смањене на топлотну изолацију оплате или загревање положене смеше. Избор одређеног решења одређује се пре свега колико брзо ће се форма са бетоном хладити.

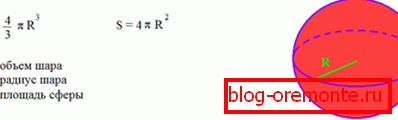

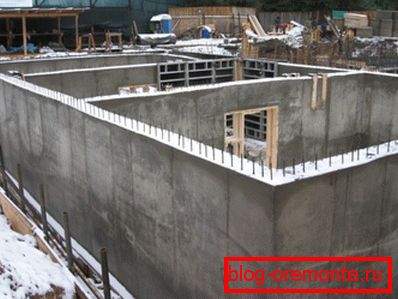

Брзина којом одређена структура изгуби топлоту одређује се односом површине његове хлађене површине до запремине.

Сурфаце модул бетонной конструкции - это, собственно, и есть отношение ее охлаждаемой площади к внутреннему объему. Формула модуля поверхности бетона предельно проста: Мп = S/V, где Мп - модуль поверхности; S - площадь поверхности конструкции, контактирующая с холодным воздухом, грунтом или охлажденными ниже нуля прочими элементами конструкции; V - полный объем монолита.

Пошто се у нумератору формуле вредност означава у квадратним метрима (м2), а у именику - у кубном (м3), жељени параметар ће се измерити у чудним јединицама, описаним као 1 / м или м ^ -1.

Важна тачка: пошто процес добивања конкретне снаге практично престане када се охлади до 0 степени (температура кристализације воде), сматра се да су само они дијелови површине монолита који су у контакту са хладнијим ваздухом, основним или структуралним елементима.

Примери израчуна

Хајде да израчунамо параметар који нас занима за подлогу плоче величине 6к10 м и дебљину од 0,25 м, положену на негативној температури околине на одмрзнутом тлу.

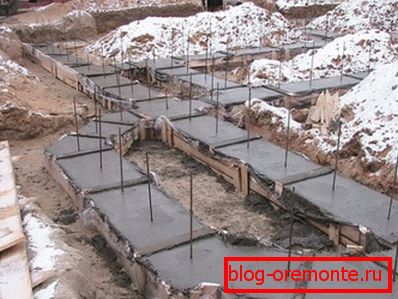

1. Очигледно је да ће се све површине плоче хладити осим за дно: јер је у контакту са земљом, која има температуру изнад нуле. Додамо њихове области: (6 к 0,25) к 2 + (10 к 0,25) к 2 + 6 к 10 = 3 + 5 + 60 = 68 м2.
2. Израчунајте волумен плоче. Једнако је, као што се сјећам из школског тока геометрије, на производ стране правоугаоног паралелепипеда: 10 к 6 к 0.25 = 15 м3.
3. Израчунајте површински модул: 68 м2 / 15 м3 = 4,5 (3) 1 / м.

У пракси, израчунавање греда, цилиндара са прелазима пречника и других структура може бити сложено и потребно је много времена. Као и сви људи, градитељи имају тенденцију да поједноставе свој живот кад год је то могуће; У ту сврху постоји неколико поједностављених формула за израчунавање главних структурних елемената.

Шта да радим с тим

Дакле, научили смо да израчунамо одређени параметар који утиче на брзину хлађења поља у хладноћи. И како га применити у стварној градњи?

Грејање и хлађење

Будући да је немогуће обезбедити истовремено грејање или хлађење бетона у читавој запремини низа, свака промјена у условима ће, узнемирено, довести до појаве делте температуре између језгре и површине.

Напомена: ова делта ће бити већа, што је масивнија структура. То је, једноставно речено, мањи је однос његовог подручја до запремине.

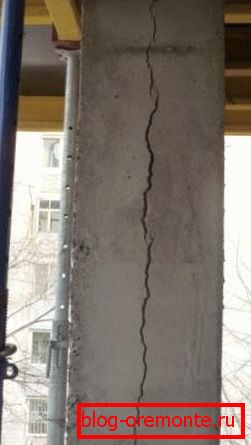

Повећање температурне разлике између језгре и површине ће неизбежно довести до повећања унутрашњих напрезања у материјалу; пошто говоримо о бетону који није добио снагу, пукотине нису једино могуће - гарантовано.

Изађи Он се своди на успоравање промене температуре површине површине у највећој могућој мери.

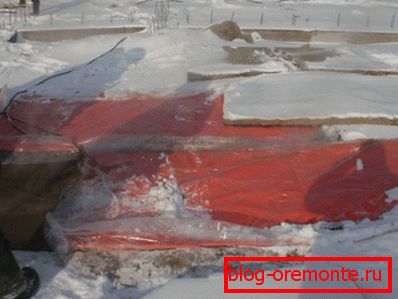

Стабилност температура током хлађења обезбеђује се, по правилу, топлотном изолацијом бетонског монолита; када се греје - подесиви електрични кабел за бетон или топлотни пиштољ.

Избор начина одржавања температуре

Ова употреба добијене вредности модула површине је директно повезана са израчунавањем брзине грејања / хлађења: на основу извршеног обрачуна изабран је метод стабилизације температуре до скупа јачине бетона.

За модул површине не веће од 6, такозвана термоска метода је довољна. Облик је једноставно квалитативно термички изолован, што значајно смањује пренос топлоте.

Поред тога: у процесу хидрације (хемијске реакције Портланд цемента са водом) пуштена је прилично значајна количина топлоте, што доприноси самозагревању смеше.

За МП у опсегу од 6 - 10 1 / м, могуће је неколико решења:

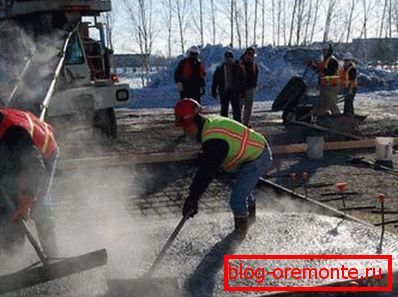

• Смеша се загреје пре полагања у облику. У том случају, са одговарајућом изолацијом, период његовог хлађења до критичне температуре (0 степени) повећава се; Штавише, врући бетон заузима и добија снагу много брже.

• Додаци се додају мешавини како би се убрзало његово отврдњавање. Као опција - користи се цементни портландни цементи високе класе, који су, поред убрзаног лечења, корисни, јер у процесу хидратације ослобађају више топлоте.
• Алтернативни приступ је смањити температуру кристализације воде у мешавини бетонских бетона. Захваљујући одговарајућим адитивима, лечење се наставља на ниским температурама.

Користан је: вриједи упозорење против употребе соли у ту сврху. Њихова цена је стварно нижа од специјализованих синтетичких адитива; Међутим, он је изравнан високим садржајем соли (од 5%) у води за мешање. Истовремено, висок садржај соли смањује коначну чврстоћу бетона и доприноси убрзању корозије арматуре.

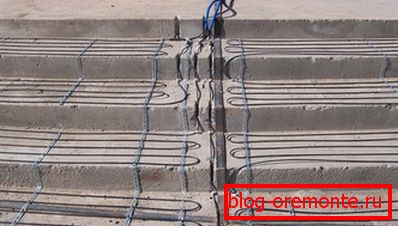

Коначно, за површински модул преко 10, једино разумно решење је да се бетон загреје грејним каблом или топлотним пиштољем до одређеног процента пројектне снаге. Вредност минималне чврстоће пре замрзавања зависи од класе бетона и подручја рада монолита; Пуна упутства о избору вредности су садржана у СНиП 3.03.01-87.

Демоулдинг

После скупа минималне потребне чврстоће и стабилизације температуре монолита, оплата се уклања и изолација се уклања. Како се то дешава на негативним температурама, делта између површине бетона и околног ваздуха је такође важна и такође је везана за површински модул.

• Са МП, у распону од 2-5, и коефицијентом арматуре (однос укупног попречног пресјека арматуре на пресек монолита) до 1%, максимална дозвољена температура делта је 20 Ц.
• Са омјером ојачања од 1 до 3 процента, максимална температура делта је 30 степени.
• Са омјером ојачања од преко 3%, ваздух може бити 40 степени хладнији од бетона.
• Са површинским модулом већим од 5 1 / м, максимално дозвољени падови температуре за различите факторе ојачања су 30, 40 и 50 степени, респективно.

Обрада зимског бетона

Ако се после комплетне чврстоће, зимски бетон и монолити из непрепорученог бетона са нормалном влажношћу обрадјују сасвим традиционално, онда перфорација и уређај отвора у монолиту имају своје специфичности пре него што добију снагу.

Једноставно речено, немојте добити снагу бренда, а замрзнут бетон не би требало да буде ударио чекићем и перфоратором. У овом случају појављивање пукотина.

Најбољи начин за постављање отвора је формирање оплате за њих на фази изливања монолита. Између осталог, у овом случају, могуће је у потпуности сидрати ивице арматуре на ивицама отвора. Тамо где то није могуће, а отварање ће морати бити исечено, користи се валовита ојачања: жлеб на својој површини служи као сидро за штап.

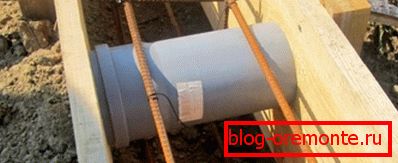

Користан је: за уређење рупа (на пример, дувања ваздуха или уношења комуникације у траку), када га сипате сопственим рукама, довољно је поставити азбестни цемент или пластичну цев одговарајућег пречника у оплату.

За стварну обраду, где се то не може урадити, дијамантски алати су пожељнији. Дијамантско бушење рупа у бетону не захтева употребу ударног режима; као резултат тога, вероватноћа пукотина и чипова је мања. Сечење армираног бетона са дијамантским круговима оставља савршене глатке ивице реза и, што је врло згодно, не захтева мењање резног точкића приликом сечења арматуре.

Сродни концепт

Једноставни асоцијативни ланац нас приморава да додирнемо још један концепт који се односи на конкретне структуре. Ово је тзв. Иоунгов модул за бетон (то је такође еластични модул или модул деформације).

Вредност модула се одређује експериментално, на основу резултата испитивања узорка, мјерених у пасцалима (чешће, узимајући у обзир високе вриједности, у мегапасцалима) и означено симболом Е. Искрено, овај параметар је занимљив само за стручњаке и није узиман у обзир при изградњи ниске градње.

Једноставно речено, овај параметар описује способност материјала да се кратко деформише под значајним оптерећењем без неповратног оштећења унутрашње структуре. Још лакше? Молим: што је већи модул еластичности, мање је вероватно да ће ако ударите меким кладионом, бетон ће се одвојити од темеља.

Након оваквог одређивања, логично је претпоставити да је модул еластичности (или деформације) повезан са јачином притиска и, сходно томе, брендом (класа) материјала.

Заиста, зависност је скоро линеарна.

• За тежак бетон класе Б10 природног учвршћивања, модул деформације је једнак 18 МПа.
• Класа Б15 одговара вредности од 23 МПа.
• Б20 - 27 МПа.
• Модул деформације бетона Б25 је 30 МПа.
• Класа Б40 - 36 МПа.

Закључак

Надамо се да нису чули читаоца са пуно досадних дефиниција и сувих бројева. Као и обично, додатне тематске информације можете наћи у прилогу овог чланка. Успехи!
