Одређивање чврстоће бетона. метода раздвајања. обрезивање

Издржљивост је можда један од главних параметара бетона, који одређује његове оперативне особине. Због тога градитељи пажљиво прате овај индикатор приликом изградње важних носивих конструкција. Најчешћи метод контроле је утврђивање чврстоће бетона методом раздвајања са чиповима. Међутим, има много других начина.

Дакле, у овом чланку детаљно ћемо размотрити како утврдити снагу бетона најчешћим модерним методама.

Врсте начина за тестирање снаге

Најефикаснији начин контроле квалитета бетона је испитивање бетонске конструкције, након што материјал добије своју пројектну снагу.

Што се тиче испитивања контролисаних узорака који се засебно врше, омогућава се само одређивање квалитета бетонске масе, али не и јачине материјала у структури. Ово је због немогућности обезбеђивања истих услова за лечење прототипа (вибрирање, грејање, итд.) И бетонски производ.

Сви постојећи методи контроле подељени су у три групе:

• Директно без разарања;
• Деструктивно;
• Индиректно без разарања.

Често користе недеструктивне методе контроле, међутим, најчешће се рад врши посредним методама. Посљедња група укључује испитивање узорака теста, као и узорке узете из бетонске конструкције.

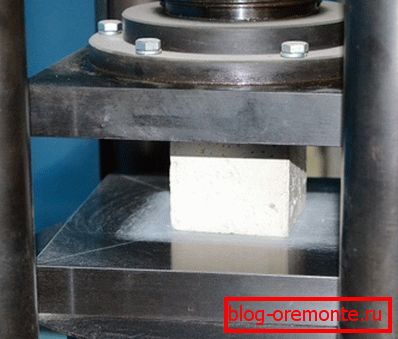

Обрати пажњу! Што се тиче чврстоће притиска, они одређују врсту бетона. За то су бетонске коцке срушене помоћу хидрауличног преса, што даје резултат.

Мора се рећи да су деструктивне методе такође широко распрострањене у грађевинарству, али се оне користе ријетко, јер оне крше интегритет структуре. Поред тога, трошак таквих тестова је веома висок.

Према томе, до данас најчешћи су следећи методи за одређивање снаге:

• Метода еластичног обнављања;
• Ултразвучна метода;
• Импулсни импулсни метод

Морам рећи да различите методе верификације имају различите грешке:

Основни захтеви за тестирање снаге

Према захтевима наведеним у СП 13-102-2003, конкретно треба узети узорак за истраживање посредним и директним методама у више од 30 области, међутим, то није довољно за изградњу и кориштење кривуље калибрације.

Такође је неопходно да зависност добијена паром корелационом-регресијском студијом има коефицијент корелације од најмање 0,7, а стандардна девијација је мања од 15 процената просјечне чврстоће. Да би се испунили ови услови, прецизност мјерења мора бити врло висока, а јачина бетона мора варирати у широком опсегу.

Морам рећи да се у проучавању структура, ови услови испуњавају прилично ретко. Чињеница је да основни метод испитивања прати значајна грешка.

Поред тога, јачина бетона на површини може се разликовати од јачине на одређеној дубини. Међутим, ако се бетонирање врши квалитативно и бетон одговара његовој конструкцији, параметри исте врсте структура се не мењају у широком опсегу.

Да би одредили снагу без кршења постојећих стандарда, требало би користити директне недеструктивне или деструктивне методе.

Према ГОСТ 22690-88 директне методе укључују:

• Метода раздвајања;
• Бреакаваи бетона со скалыванием;
• Обрезивање ребара.

Сада бисмо ближе погледали најчешће технологије за одређивање квалитета бетона.

Стренгтх тецхнологи

Одредјивање метода

Принцип данного метода базируется на измерении усилия, которое нужно приложить для отрыва участка бетонной конструкции. Бреакаваиающую нагрузку применяют  к ровной поверхности бетонной конструкции. Для этого к ней приклеивается стальной диск, который при помощи тяги соединяется с измерительным прибором.

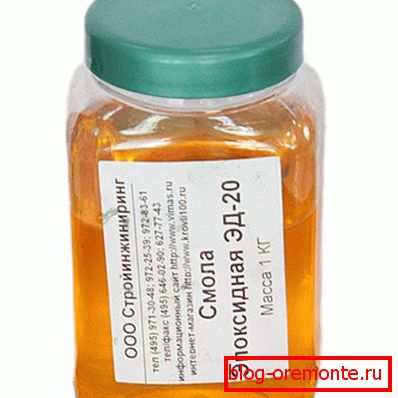

Диск је лепљен лепком на епоксидној смоли. ГОСТ 22690-88 препоручује коришћење ЕД20 лепка са цементним пуњењем. Истина, у нашем времену постоје поуздани двокомпонентни лепкови.

Ова технологија укључује лепљење диска без додатних мера за ограничавање подручја раздвајања. Што се тиче области раздвајања, она је нестална и одређује се након сваког теста.

Међутим, у страној пракси, локација за раздвајање је прелиминарно ограничена на бразду, изведену уздужним бушилицама. У овом случају подручје раздвајања је константно и познато.

Након утврђивања потребног за напор раздвајања, одвојите отпор материјала на истезање.

Према томе, помоћу емпиријске зависности, израчунава се јачина притиска помоћу следеће формуле - Рбт = 0.5? (Р ^ 2), где:

• Рбт - затезна чврстоћа.
• Р је тлачна чврстоћа.

За испитивање бетона методом раздвајања, користе се исти уређаји као и метода раздвајања с стрижњом, то су:

• ПИП;
• ОНИКС-ОС;
• ПОС-50МГ4;
• ГПНС-5;
• ГПНВ Пети

Обрати пажњу! Да бисте извршили тест, потребан вам је и уређај за хватање, наиме, диск са причвршћеним везом.

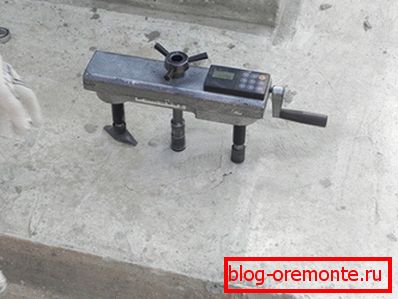

Бреакаваи со скалыванием

Овај метод има много заједничког са горе наведеним методом. Његова главна разлика лежи у начину монтирања уређаја на бетонску конструкцију. Да би се сидрна сила прикључила, користе се лучне сидра, која могу бити различитих величина.

Сидра се убацује у рупице бушене на подручју мерења. Као иу претходном случају, уређај мјери сила пребацивања.

Израчунавање чврстоће притиска врши се помоћу зависности, изражене формулом - Р = м1 * м2 * П, где:

• м1 означава коефицијент максималне величине великог пунила;
• м2 се односи на фактор конверзије у јачину притиска. То зависи од врсте бетонских услова, као и услова лечења.
• П - деструктивна сила добијена као резултат истраживања.

У нашој земљи, овај метод је један од најпопуларнијих, пошто је прилично разноврстан. Обезбеђује прилику да изврши тест на било којем делу објекта, јер не захтева равну површину. Поред тога, за постављање сидра са лијевим рукама дебљине бетона није тешко.

Истина, постоје ограничења која се налазе у следећим тачкама:

• Дебеле арматуре - у овом случају, мјерења ће бити непоуздана.
• Дебљина конструкције - требало би да буде двоструко дужина сидра.

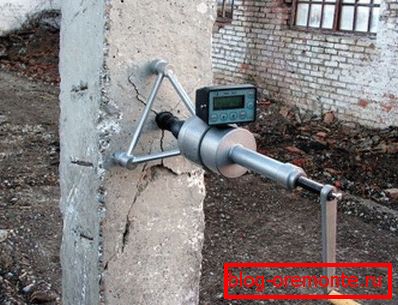

Риб Цхиппинг

Ова технологија је најновија директна метода не-деструктивног тестирања контроле. Његова главна карактеристика је утврђивање силе која се примењује на спаловање бетонског дела који се налази на ивици конструкције.

Дизајн уређаја, који се може монтирати на бетонски производ са једним спољашњим углом, развијен је релативно недавно. Инсталација уређаја на једну од страна врши се помоћу сидра са мозником.

Након пријема података са уређаја, одредите јачину притиска у складу са следећом нормализованом зависношћу, израженом формулом - Р = 0,058 * м * (30П + П2), где:

• м - коефицијент, узима у обзир величину агрегата.
• П је сила која се примјењује на раздвајање бетона.

Детекција ултразвука

Ултразвучна метода за одређивање чврстоће бетона заснована је на односу између чврстоће материјала и брзине ширења ултразвучних таласа у њему.

И постоје две зависности од калибрације:

• Време пропагације ултразвучних таласа и снаге материјала.
• Брзина ширења ултразвучних таласа и снаге материјала.

Свака метода је дизајнирана за одређени тип структуре:

• Кроз звук у попречном правцу - користи се за линеарне префабриковане структуре. У таквим истраживањима, уређаји су инсталирани на обе стране тестне структуре.

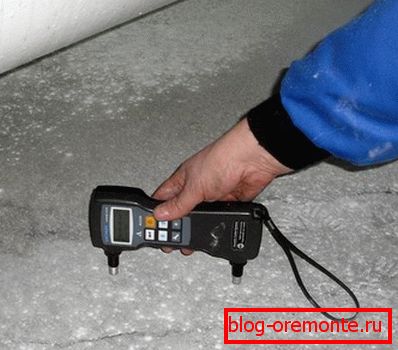

• Површински звучни систем - користи се за испитивање ребрастих, равних плоча од плоча и зидних плоча. У том случају, уређај је инсталиран само са једне стране структуре.

Да би се обезбедио висококвалитетни акустични контакт између тестне структуре и ултразвучног претварача, користе се вискозни материјали, на пример, масти. "Суви контакт" је такође уобичајен, али у овом случају се користе коничне млазнице и заштитници.

Ултразвучни инструменти се састоје од два главна елемента:

• Сензори;
• Електронски блок.

Сензори могу бити:

• Одвојено - за звук.
• Комбиновано - намијењено површном звуку.

Предности овог начина верификације су једноставност и свестраност.

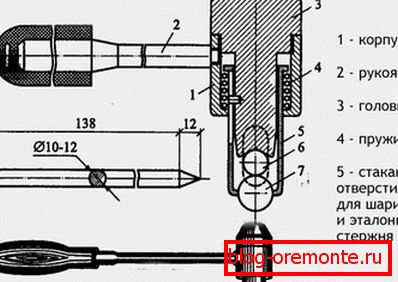

Истраживање Касхкаров кладива

Процес испитивања бетона са чекићем Касхкаров регулисан је ГОСТ 22690.2-77. Овај метод се користи за одређивање чврстоће материјала у опсегу од 5-50 МПа.

Упутства за испитивање бетона по овом методу су сљедећа:

• У почетку се тражи дизајн нивоа.
• Ако је на површини храпавости или боје, онда је потребно очистити површину метално четком.
• Затим копирајте папир на површину бетона и на папиру обичан бијели папир..

• Осим тога, на бетонску површину која је правоугаона на бетонску равну примјењује се чекић средње величине Касхкаров. Као резултат удара остају два отиска - на референтној штапи и на листу папира.
• После тога се метална шипка помера за најмање 10 мм и наноси још један ударац.. Да би се повећала тачност студије, процедура се мора поновити неколико пута.
• Затим измерите отиске на референтној шипки и папиру са тачношћу од 0,1 мм.
• Након мерења отисака, пречници добијени на папиру и пречници на референтној шипки треба посебно склопити..

Индиректни параметар бетонске чврстоће је просечна вредност односа отисака на референтној шипки и на бетону.

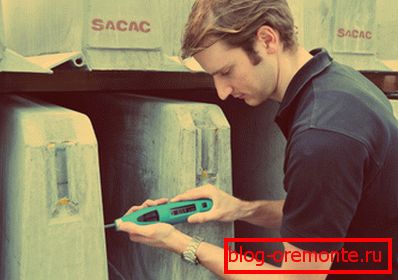

Ребоунд метода

Овај метод истраживања је најједноставнији. Тест се изводи помоћу специјалног електронског уређаја. Има чекић који притиска лопту у бетон. Електроника одређује чврстоћу материјала на обарању лопте након притиска.

Да бисте тестирали бетон, неопходно је држати уређај на бетонској површини и притиснути одговарајуће дугме. Резултати се приказују на екрану уређаја. Мора се рећи да је процес испитивања материјала помоћу уређаја са ударним пулсом скоро исти.

То су сви главни начини одређивања квалитета бетона, који се најчешће користе у модерној градњи.

Закључак

Као што смо сазнали, постоји пуно начина за одређивање јачине бетона. Штавише, немогуће је назвати било које од њих као најбоље, јер су различите методе, по правилу, дизајниране за различите врсте бетонских структура, а такође имају и различите грешке.

Са видеа у овом чланку можете добити више информација о овој теми.
