Правила за грејање бетона. кућна употреба

За цивилну, индустријску, али и ручно занатство (кућна) конструкција на ниским температурама, постоје различити начини загревања бетона, што омогућава да се за зимско време не заустављају радови. Такве помоћне процедуре омогућавају не само наставак радова на инсталацији на хладном, већ и повећање брзине очвршћавања раствора, посебно уз додавање специјалних кемијских учвршћивача учвршћивања.

У наставку ћемо говорити о таквим методама, уопште, а један од њих (најпопуларнији) ће се посебно разматрати, а приказаћемо вам и видео у овом чланку на тему електричног гријања бетона.

Све о загревању

Које методе се користе за загревање

• Најпримитивнији начин сипања малтера у зимском периоду је аранжман изнад платформе најобичнијег шатора израђен од целофанског филма својим рукама, где можете поставити запаљен вентилатор или топлински пиштољ у средини. Метода је изузетно једноставна, само се може користити само на објектима са малом површином, а тешко је направити такву куполу над вертикалним структурама.

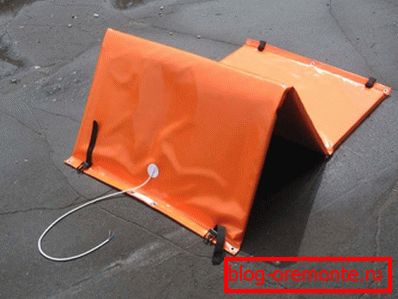

• У таквој ситуацији, лакше је користити електрични покривачи који једноставно покривају подручје заливања тако што регулатор постављају у жељеном режиму, у зависности од температуре спољашњег ваздуха.. Међутим, чак и овде постоји озбиљан недостатак - није препоручљиво користити електроматика приликом сипања великих површина, поред тога само водоравно постављене армиране бетонске конструкције могу бити покривене математићима, али не зидовима, подупирачима или колонама.

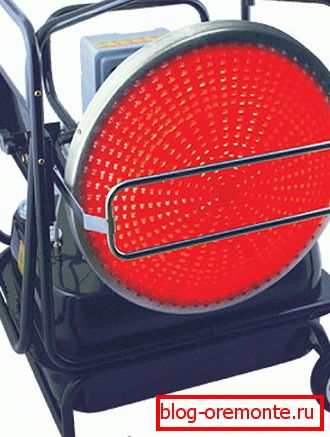

• Ултраљубичаста инсталација бетонског гријања је можда најприкладнија од свих постојећих, јер не укључује контакт са самим рјешењем, а топлотни интензитет уређаја једноставно контролише растојање између УВ емитера и објекта. Још једна предност ове методе је могућност гријања структура било које конфигурације и било које позиције (хоризонтално и вертикално), а оплата није препрека. Међутим, овај метод се користи прилично ретко - захтијева велики број грејача.

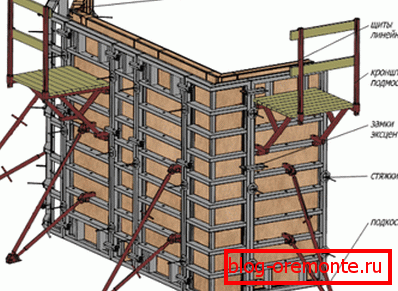

• Још један начин стварања монолитних армиранобетонских конструкција у зимском периоду је употреба ограђеног оплате, примењује се само за вертикалне армиране бетонске конструкције (зидови, преграде, подупирачи). Ово је веома згодно, јер штитници овде могу поново да се користе, а грејни елементи на њима морају бити замењени, а то је прилично једноставно. Главни недостатак таквих оплата је врло висока цена, која се, међутим, исплати када се користи често.

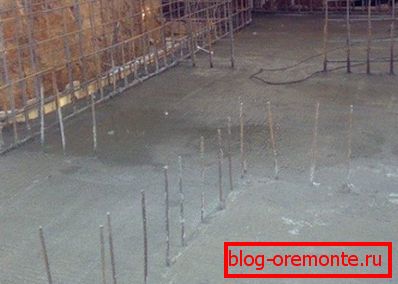

• За грејање електрода армиранобетонских конструкција, арматура или жица с попречним пресеком од 8 до 10 мм и степени низ трансформатор се користи, али је овај метод погоднији за вертикално постављене армиране бетонске конструкције. Не ради се о електродама које се овде загрејавају, већ између њих (двоструки котао ради на истом принципу), само овде је растојање између пина од 60 до 100 цм - све зависи од температуре ваздуха. Главни недостатак, упркос једноставности, је веома велика потрошња енергије (једна електрода троши око 45-50А), стога се трошкови изградње повећавају.

Загрејати стол

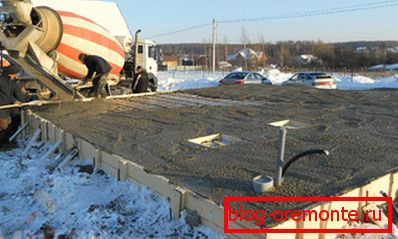

• У том случају, да би се одржала жељена температура, проверава се на сваких два сата, а за ту сврху се рађају специјални извори унапред.. Током загревања раствора, такво тестирање се врши сваког сата. Током проласка целог процеса, морате стално пратити статус оброка и контаката.

ПНСВ жице и степ-довн трансформатор

Напомена ПНСВ (Изолација изолације од челичног грејања) може имати различит попречни пресек и користи се једном. После очвршћавања масе, она остаје тамо заувек.

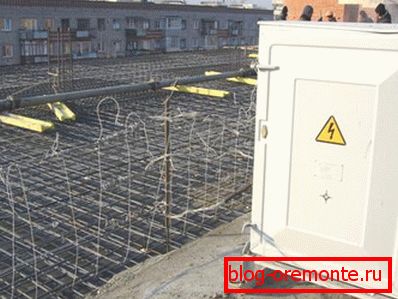

Горе поменуте методе грејања бетона нису толико популарне као оне о којима ћемо сада разговарати - кориштење ПНСВ жице као гријача и степ-довн трансформатора за претварање електричне енергије. Суштина ове методе је следећа - кабал се положи у петље на месту заливања раствора, а његов попречни пресек зависиће од капацитета трансформатора и температуре ваздуха изван (у згради) где се рад ради.

У зависности од температуре ваздуха, оптерећење на петљи се напаја из степенастог трансформатора и почиње загревање, али се структура бетона не мења, али се степен очвршћавања малтера значајно повећава.

Отпорност на ПНСВ зависи од пресека жице

Обрати пажњу! Пре постављања ПНСВ-а, неопходно је провјерити интегритет жице и њеног шкољка. Чињеница је да се контрола бетонског грејања врши само у односу на температуру, а саму жицу, у случају његовог сагоревања, не може се заменити, јер је потпуно уроњен у раствор (осим тога, његово затварање може изазвати пожар). Стога је за такве намене боље користити нови материјал.

Табела оптималне дужине петље за различите жице и врсте бетона

При укладке ПНСВ инструкция требует, чтобы на этом месте не было никакого мусора, который может повредить оболочку, что в свою очередь, приведёт к короткому замыканию и перегоранию кабеля (как мы уже говорили - заменить его невозможно). Кроме того, при создании петли недопустимо делать резкие изгибы и оставлять «барашки», что приводит к излому провода - все повороты следует выполнять плавно.

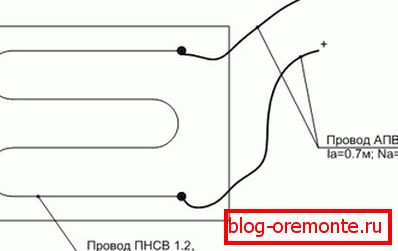

Сама укладка обычно производится либо «змейкой», как это показано на схеме, либо одинарной петлёй - всё будет зависеть от длины ПНСВ и площади заливаемой конструкции. Нельзя ни в коем случае допускать пересечения греющих проводов друг с другом - оптимальное расстояние между жилами порядка 100 мм, хотя его можно изменять, в зависимости от длины и сечения ПНСВ, а также, от размеров рабочей площадки.

У сваком случају, жица за грејање мора бити потпуно испуњена бетоном (укључујући увијање), јер ће се прегријати на ваздуху и, као резултат тога, изгарање и челично језгро ће изгорети. Поред тога, водите рачуна да заштитите трансформатор и, као резултат тога, цела грејна структура, од напона струје, као талас може изазвати оштар прегревање и сагоревање.

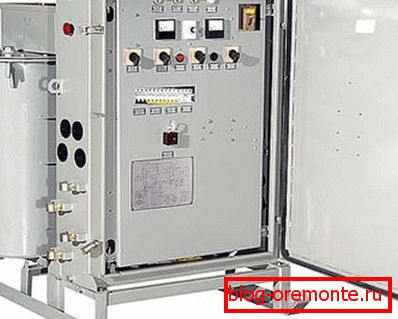

Да бисмо визуализирали дијаграм ожичења, размотримо како се то ради у складу са СНиП 111-4-80 / цх.11 и ГОСТ 12.1.013-7 - у овом случају користи се степени низ трансформатор КТПТО-80, као на слици изнад.

Ова јединица, пре монтирања електричног кола, треба да се изједначи, а то се врши помоћу четвртог проводника кабла за напајање на прикључак Н из јединице КСТ6, заобилазећи га металним кућиштем контролног ормана. Уземљење се прави од ногу јединице, где за то постоји посебан вијак са навртком, а круг је направљен од челичне жице с попречним пресеком од најмање 4 мм.

Према сигурносним мјерама сигурности, отпор изолације мора бити најмање 0,5 МΩ, који треба провјерити прије прикључивања, а такођер провјерити све преокрете и контактне везе. Затим инсталирајте граничне прекидаче СК1 и СК2 тако да је могуће поуздано затварати контакте истог имена када отворите поклопац кућишта и контролне табле. Такође, обавезно проверите интегритет осигурача у случају кратког споја.

Переключатель силового трансформатора устанавливаете в положение 1 (соответственно - 55В), а автовыключатель и SA3 приводите в положение «ВЫКЛ». После всех этих процедур цепь, установленная в бетонной или железобетонной конструкции, подсоединяется зажимами ХТ6 к блоку.

На ввод подаётся питание 380В, проверяем напряжение HL1 и HL3, после чего замыкается QF1 и, используя SB1 (аварийная кнопка «ВЫКЛ») пробуем аварийное отключение. После такого теста делается повторное включение - на KL1 подаём питание кнопкой SB3, после чего срабатывает магнитный пускатель KM1.

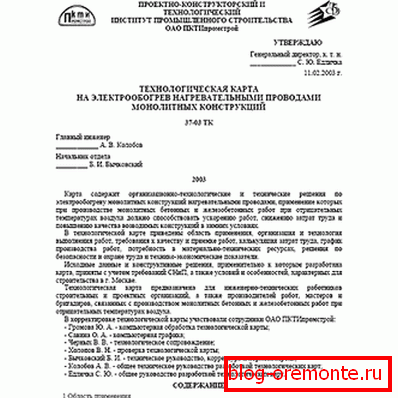

У складу са СНиП 3.03.01-87 (за загревање подупирача и уграђених армиранобетонских конструкција на температурама до -40 ° Ц), користи се електрична грејача са жицама ПНСВ типа. Овај документ садржи техничка и организационо-технолошка решења за питања о методи жичног грејања са свим техничко-технолошким параметрима, односно комплетним распоредом бетонског грејања.

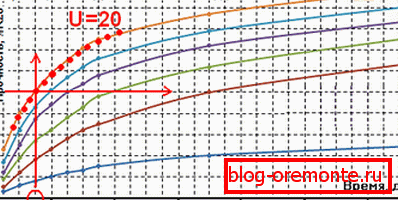

За контролу загријавања, као и за предвиђање квалитета армиранобетонских конструкција након завршног очвршћавања, користи се бетон за загревање - облик за који се увек може скинути са Интернета. Овакви подаци омогућавају прецизно усклађивање времена и реда очвршћавања попуњеног рјешења, тј. Као корак по корак за постизање највеће снаге.

Контрола или прорачун загревања бетона се врши помоћу техничког термометра - у попуњеној маси се изводе посебне лијевице, где је цев положена, а термометар већ пада у њега. Температура се фиксира свака два сата, а ако дебљина конструкције не прелази 10-115 цм, онда се то ради свака 4-5 сати.

Не треба заборавити да током нормалног загревања ПНСВ - до 80 ° Ц - температура бетона приликом загревања достиже 40 ° Ц-50 ° Ц, а то се дешава у хладноћи!

Код куће, као степени низ трансформатора, можете користити апарат за заваривање капацитета не мањи од 250А, као на слици изнад, и отпор, према томе. Број жица ПНС у таквим случајевима може се израчунати по формули Р ​​= У / И.

По правилу, имат ћемо У-вредност од 220-230В, а ако користимо јединицу горе поменуте снаге, онда је И = 250А. у овом случају, Р = У / И = 220/250 = 0,88 охма, а на основу тога можете користити таблице за одређивање жељеног пресека и дужине жице.

Требало би рећи да се потопом ПНСВ у масу бетона треба повезати са трансформатором са алуминијумском жицом типа АРЦ с попречним пресеком од најмање 4 мм, али извртање треба да буде у раствору.

Овај тренутак смо споменули из разлога - морат ћете спојити два неуниформирана метала - челик и алуминијум, стога је веза можда опуштена, што ће довести до искриве, прегријавања и изгарања жице. Али више неће бити могуће мењати завој који се прелива са решењем, па обратите посебну пажњу на ову тачку - могућност завршетка процеса уопште ће зависити од тога.

Закључак

У закључку се може рећи да је најмањи трошак бетонских грејних радова у случају кориштења ПНСВ кабла и степ-довн трансформатора, иако је овај метод прилично неупотребљив за кориштење у вертикалним армиранобетонским конструкцијама, то се још увијек понекад користи за уштеду новца. Упркос сложености постављања жице (потребно је дуго), најчешће се користи грејање жице РЦ конструкција.
