Пречке бар: врсте и инсталације

09-01-2018
Изградња

Приликом изградње зидова зграде један од најважнијих инжењерских задатака је правилан дизајн прозора и врата. А да би ријешили овај проблем, без оваквог елемента не можемо радити као прекретницу.

У нашем чланку ћемо говорити о главним типовима џемпера, њиховом обележавању према ГОСТ-у, као ио описима инсталационих функција у различитим ситуацијама.

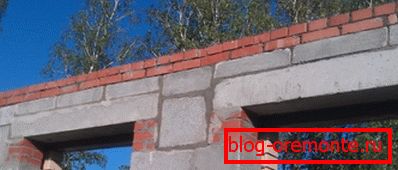

Греде за преклапање горње ивице прозора и отвора врата

Детаљне информације

Конструкция и разновидности

Као што смо приметили, надвратници су делови прозора и врата. Главни задатак било ког таквог елемента је преклапање горњег дела отвора и дистрибуције оптерећења из горње подконструкције.

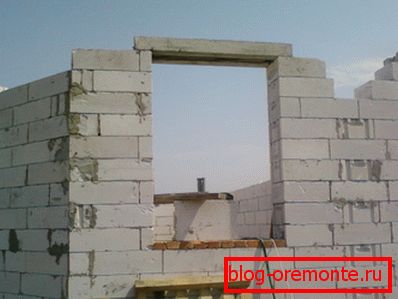

Хоризонтални сноп ће задржати тежину зидова и плоча изнад прозора

Обрати пажњу! Да би се смањио ризик од деформације повезаних са различитим коефицијентима еластичности, топлотне проводљивости и скупљања, скакачи најчешће су направљени од истих материјала од којих је конструкција сама изграђена. У овом случају, наравно, носивост делова мора бити повећана.

Дизајном, овај део може бити и носилац и не-носилац:

  • Пречник носача, који се налази изнад отвора, преузима оптерећење од преклапања, који се налази изнад прозора или врата. (Погледајте и чланак Како користити греде дрвета).
  • Закривљени зрак носи само оптерећење из зидова, који је постављен изнад, тј. унутар једног спрата.

Класификација таквих елемената може бити заснована на материјалу од кога је направљен џампер и на његовој конфигурацији.

Према материјалу постоје такве групе:

  • Армиране бетонске плоче и греде - најчешћи тип. Они су армирани бетонски греде са високим механичким својствима. Они се широко користе у капиталној изградњи због њихове производности.
  • Метални подови - користе се за блокирање широких отвора, као и где се значајно оптерећење наноси на прозор или врата. Најчешће се прикупљају од профила ваљања (И-зрака или канала).

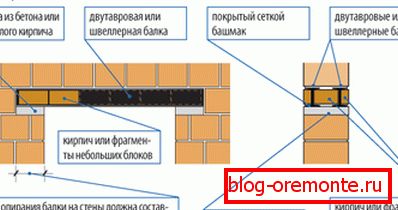

Схема металне подне облоге
  • Брицк - су прилично тешке за производњу, јер се у приватној градњи користе релативно ретко. По правилу, они представљају циглу из обичне цигле, која се склапа у инсталираном оплата.
  • Дрво - плоче или плоче велике дебљине. Може се користити иу изградњи кућа и викендица од дрвета, дрвета и циглане зграде, као иу зградама од гаса и пјенастог бетона.

Такође, говорећи о изградњи индустријских прекида (конкретно производи овде укључују бетонске производе), стручњаци их деле у плочу и на квадрат:

  • Преклопник квадратног типа монтиран је на носиве зидове у случају да зидна структура апсорбује оптерећење из горње подне плоче. Овај тип скакача је најтраженији.
  • Конструкција плоча је уграђена у самоносиви зид на који се не пренесе тежина подних плоча.

Означавање и димензије

Као што смо већ напоменули, у индустријској и стамбеној градњи најчешће се користе конкретни детаљи квадратног типа. Преклопна мрежа у складу са ГОСТ мора имати ширину не више од 250 мм, а његова дужина се одређује димензијама отвора који треба блокирати. По правилу се користе дијелови од 1500 до 6000 мм.

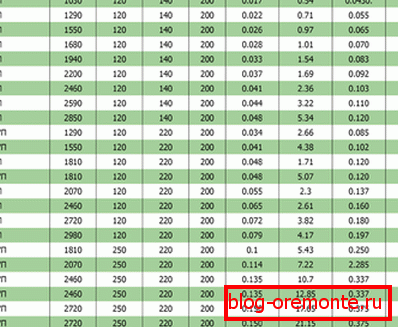

Табела димензија

Сваки скакач мора бити правилно означен. Ознака садржи информације о главним карактеристикама елемента, па стога, чак и без видљивости самог снопа, можемо да одредимо из свог чланка да ли је погодна за употребу у датој ситуацији.

Размислите о карактеристикама маркирања на примеру таквих детаља као што је трака 2ПБ -16 - 2 П.

Нумерички и абецедни индекси означавају следеће:

  • 2 - пресек карактеристика скакача.
  • ПБ - врста дела (ПБ - шипка, ПП - плоча).
  • 16 - дужина у дециметрима. Ова ставка има величину 1600 мм.

Обрати пажњу! Стварна величина се може разликовати од номиналне величине од 6 мм (за греде до 2500 мм) до 10 мм (за плоче и шипке дужине 4000 мм и више).

  • 2 - класа чврстине бетона из кога је елемент направљен.
  • П - индекс који указује на присуство петље за ношење блока користећи камион кран.

Као што видите, информације су сасвим довољне да би се користиле могућности коришћења елемента да се преклапају отварање прозора.

Отварање прозора

Ливење оплате

Ако градите кућу сопственим рукама, пре или касније ћете се суочити са задатком блокирања отварања прозора. Овај проблем се може ријешити на неколико начина, а испод ћемо покушати да их наведемо у кратком опису.

Прва метода подразумева изградњу џампера од армираног бетона помоћу технологије пуњења.

Упутство у овом случају је следеће:

  • У првој фази уградимо оплату у отвор прозора. За оплату користимо плоче, чија дебљина треба бити најмање 25-30 мм.
  • Оплата се заснива на вертикалним дрвеним шипкама, које се налазе унутар самог отвора.

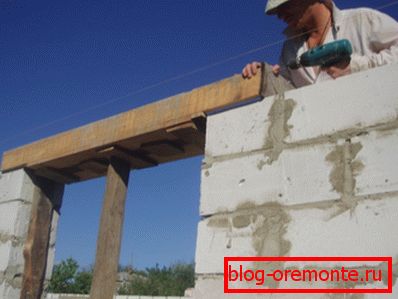

Фотографија оплате током инсталације
  • Унутар оплата постављамо арматурну мрежу, направљену од челичних шипки пречника од око 6-8 мм.

Савјет! Арматуре треба поставити на мале носаче, што ће обезбедити размак између метала и доње равни бетонске греде.

  • Поред тога, ојачавајући оплату са попречним шипкама, почињемо да сипамо бетонску мешавину. Као пунило, најбоље је користити дробљени камен (однос цемента, песка и дробљеног камена у раствору је приближно 1: 2: 4,5).
  • Бетон је темељно ошамућен да се ослободи зрачних мехурића.

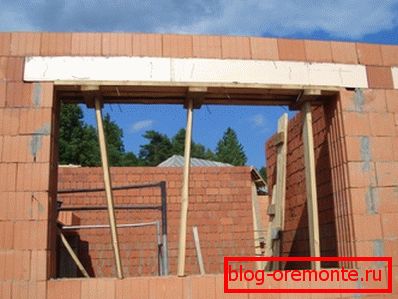

Оплата се ускоро може уклонити.

Као што показује пракса, могуће је уклонити оплату и почети полагање опеке на таквом прекретници након 48 сати.

Завршни део

Употреба готових бетонских надвратника може знатно уштедјети вријеме и поједноставити рад. Међутим, вреди напоменути да ће цијена производа у овом случају бити нешто виша, а за подизање делова на висину пожељно је да имате кран на располагању.

Инсталација у отвору: ако постоји јак асистент, онда можете без крана!

Ако вас ово не уплаши, онда се рад изведе према следећем алгоритму:

  • Прво, на основу димензија отвора, изаберемо димензије квадратних џампера тако да ивице зрака улазе у зид најмање 250 мм (овај параметар се зове дубина уградње).
  • Затим се гради зидана на начин да се формирају носачке платформе за постављање хоризонталног пода.
  • Испод преклопника поставити слој раствора дебљине око 20 мм.
  • Детаље бетона се спуштају на изабрану локацију и узнемирују се на жељени ниво. Говорећи о вишком решењу уклоњеним глетером.
  • Ако је потребно, формирајте преклапање током отварања неколико таквих делова.

Даљи полагање цигле или грађевних блокова може се обавити одмах након завршетка постављања и поравнања надвратника.

Украсни отвори

Закључак

Пречке у бару - према ГОСТ-у, морају бити направљене од армираног бетона високе чврстоће - неопходни су структурални елемент скоро сваког прозора.

Наравно, као што смо већ приметили у чланку, сличан детаљ се може урадити независно, али ако финансирање дозвољава, боље је користити фабрички производ. У најмању руку ћете бити сигурни у своје механичке особине, а самим тим и на поузданост ваших прозора и врата. Видео у овом чланку поред горе наведеног ће показати и неке нијансе на ову тему, погледајте!
