Реинфирмирани конкретни кораци: регулаторни документи и

Постоји ли ГОСТ за армирано бетонске кораке? Према ономе што су регулаторни документи маршеви и степеништа од армираног бетона? Како се монтирају током изградње? Хајде да схватимо.

Листа стандарда

Почнимо са регулаторним документима.

Корисно: ГОСТ 9818-85 садржи технички опис не само маршева и степеница, већ и бетонских газишта произведених одвојено за њих.

Стандарди садржаја

Шта кажу документи које нам помињу?

ГОСТ 8717.0.-84

Обим армирано-бетонских корака које смо већ споменули - унутар и изван зграда. ГОСТ даје детаљнију дефиницију: дозвољава се употреба изван загрејаних зграда у климатским зонама са најхладом петодневном сезоном, са просјечном температуром од -40 степени. Дозвољен је контакт бетона са агресивним медијима, што омогућава коришћење производа у производњи (укључујући и на предузећима хемијске индустрије).

Кораци делятся на следующие категории:

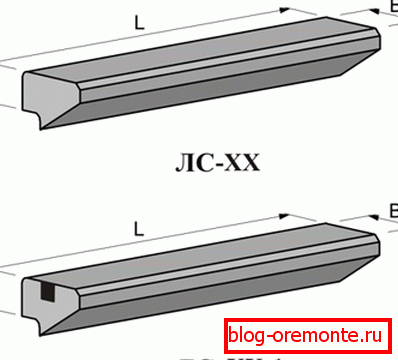

• ЛС - главни.

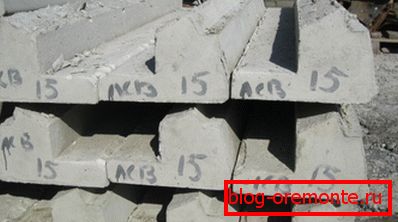

• ЛСВ - горњи фриз (у близини локације).
• ЛСП - подлога.
• ЛСН - дно фриза.
• ЛСС - равно за маршеве.

Главни материјал за производе је армирани бетон; Међутим, главне ЛС фазе дужине до 1,5 метра могу бити изведене без ојачања.

Максимално краткорочно оптерећење армиранобетонских производа је 6 кПа или 600 кгф / цм2.

Нуанце: дизајн оптерећења не узима у обзир властиту тежину позорнице. Међутим, на чврсту основу, она се мора потпуно пренијети на ову базу, без учитавања корака.

Стандард прописује да се армирани степени бетонских степеница израђују челичним уграђеним деловима за причвршћивање ограда. Међутим, како је договорено са клијентом, хипотеке се могу заменити са утичницама.

Равне кораке ЛСС-а су, поред тога, завршене хипотекама за причвршћивање на косура (носач греда марша) ширине 155-180 мм; за одређени пројекат могу се инсталирати додатни хипотекарни елементи.

Ако је потребно, производи се креирају лево и десно - зависно од правца степеница. По правилу, овај параметар утиче само на локацију хипотеке или гнезда за монтирање ограде.

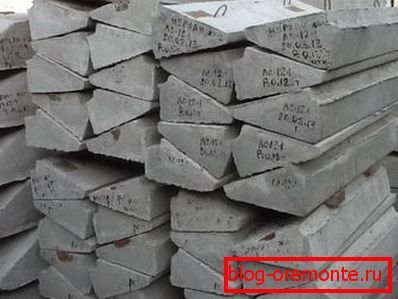

У зависности од пројекта и у договору са купцем, кораци се могу испоручивати са или без монтаже петље. У другом случају, подразумева се употреба утоварне опреме са посебним пригушивача: бетонски производи се не могу пратити.

Кораци од лаког бетона морају имати слој тежег бетона дебљине 15 мм или слој отпоран на абразију од синтетичких материјала на њиховим површинама.

Завршетак горње површине унутар стандарда може се разликовати.

Које су опције могуће?

1. Гладак бетон на обичном цементу.

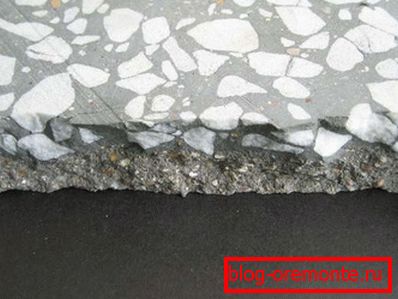

2. Украсни бетон - на бијелом, обојеном цементу или мермерном шљунку.
3. Мозаик бетондобивени млевењем бетона на мраморним рубовима и / или на бијелим и обојеним цементима.

Шта може бити величина степеника степеништа?

• Ширина варира од 900 до 2380 милиметара.
• Висина се креће од 100 до 168 мм.
• Дубина газећег слоја - од 260 до 330 мм.

Степени од армираног бетона са масом од 45 до 187 килограма. Ако нисте искусни атлетичар - очигледно, није неопходно да се кретање и уградња ових производа врши сопственим рукама, без опреме за утовар.

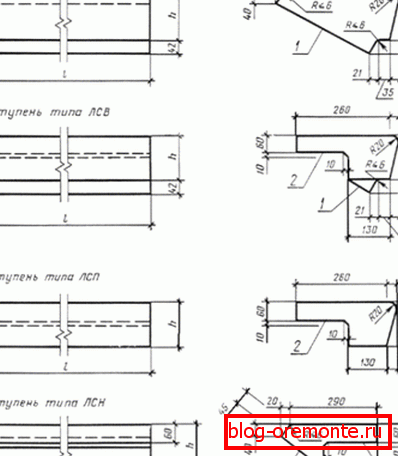

Варијанте конструкција корака су описане у сродном регулаторном документу - ГОСТ 8717.1-84.

Маркировка

Састоји се од алфанумеричких група и веза међу њима.

1. Прва група указује на врсту фазе и његове димензије, заокружене на целе бројеве. Истовремено није приказана висина од 145 мм.
2. У другој групи налазе се слова Б - за бетонске главне кораке, Л - за производе од лаког бетона и Ц - за силикат. Ојачани бетонски префабриковани кораци направљени од густог бетона, који се односе на друге врсте осим БОС-а, нису означени другом алфанумеричком групом.
3. У трећој групи су присутни:

• Слике 1, 2, 3 итд., Што указује на присуство хипотеке или гнезда за ограде. Слика 1 одговара дизајну који је обезбедио ГОСТ 8717.1-84; други бројеви односе се на пројектну документацију.
• Писмо Л означава лево извршење корака (за степенице са оградом са десне стране).

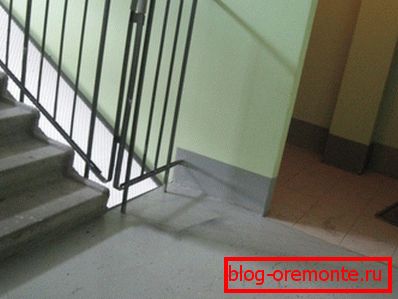

• Писмо Д значи глатку површину бетона на бијелом или обојеном цементу, слово В - полирана површина мозаика. Гладак бетон на обичном цементу није означен посебно у обележавању.

• М значи повећана отпорност на мраз (могућност рада на -40 ° Ц и ниже). П - повећана густина, омогућавајући употребу производа са сталним контактом са агресивним медијима.

Означавање узорака

Дајемо неколико примера и анализирамо их.

Технички захтеви

ГОСТ за монтажне степенице и кораци за њих намеће одређене захтеве за коришћене материјале и, наравно, квалитет готовог производа.

• Тлачна чврстоћа бетона за спољне степенице не сме бити нижа од степена Б25. За унутрашње лестве је дозвољено коришћење бетона марке Б15.
• Просечна густина светлости и силикатних бетона не би требало да буде мања од 1800 кг / м3.
• За производе намењене за рад на отвореном простору, у неогреваним просторијама или при сталној релативној влажности изнад 60%, вентил је заштићен од корозије. Метода је наведена у пројектној документацији.

Корисно: традиционално се користи за заштиту боја. Међутим, сада је лако наћи ефикаснији лек на тржишту - фосфатирајући претварач рђе који ствара издржљив филм хемијски оријентисаних оксида гвожђа на површини корозионо-нестабилног челика. Цена материјала почиње од 200 рубаља / кг.

ГОСТ 9818-85

Стандард одређује производњу производа следећих типова:

Процењена оптерећења без сопствене тежине су:

• 360 кгф / цм2 за стамбене зграде.
• 480 кгф / цм2 за јавне зграде и индустријску градњу.

Сви елементи се могу извршити у левом и десном извршењу.

Опције на површини су нешто другачије од оних које су горе описане у оквиру претходног стандарда:

1. Гладкая поверхность бетона на обичном цементу.
2. Површина бетона на бијелом цементу, обојен цемент или мермерни шљунак.

Разјашњење: ова врста завршне обраде дозвољена је само за слијетање и надземне газе.

1. Поред тога, странице могу бити завршене керамичким плочицама, пружајући максималну отпорност на хабање површине.

Маркировка

Она и здесь состоит из нескольких групп, разделенных дефисами (см.также статью «Шлакобетон – все, что нужно знать о данном виде материалов»).

Прва група означава врсту предмета и његове димензије. У принципу, дужина и ширина су у дециметрима; за степеништа, њихова висина је додатно означена (пројекција на вертикалну равнину).

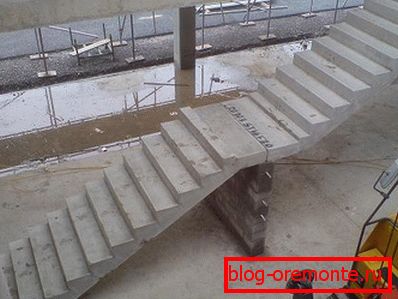

Нуанце: за ЛМП марш са једном горњом полу-платформом, дужина је означена једнако дужини марша са две полуподалате које припадају истом типу.

Писмо Б у првој групи значи да се сусрећемо са завршном платформом или газом за фактуру за горњи завршни корак.

Друга група садржи:

• За платформе и маршеве - израчунато оптерећење (слика 4 одговара оптерећењу од 360 кгф / цм2, слика 5 - 480 кгф / цм2).
• За горње газе - лева верзија и тип завршне обраде (Ш - полирани мозаик, одсуство слова означава глатку бетонску површину).

У трећој групи може бити присутан:

• Писмо Л, означавајући лево извршење марша или платформе.
• Слово К за пад означава присуство конзолних конзола. Слово М је технолошки отвор за шеталиште за смеће. Писмо И - придобити да подржи марш.
• У случају ЛМП марша, број 1 означава издужену горњу половину платформе, 2 означава издужену доњу половину платформе, 3 указује на одсуство доње полупроплате.
• В - поново полирана површина мозаика, К - окренут са керамичким плочицама.

• Писмо Ц говори о повећању сеизмичке стабилности конструкцијског елемента лествице. Такви производи се користе у изградњи објеката дизајнираних за 7-9 тачака на Рицхтеровој скали.

Означавање узорака

Технички захтеви

Они се односе на врсту арматуре која се користи, на абразију површине, на квалитет бетона и на максимално дозвољене одступања у линеарним димензијама.

Инсталација

Како су ојачане бетонске степенице, постављени кораци и други елементи степеништа? Јасно је да се овај рад ретко ради ручно са необученим особом; такође је јасно да стручном буилдеру тешко треба упутства за инсталацију.

Ако јесте - обратићемо пажњу само на главне тачке.

• За поравнање маршева коришћени су дрвени шаблони.

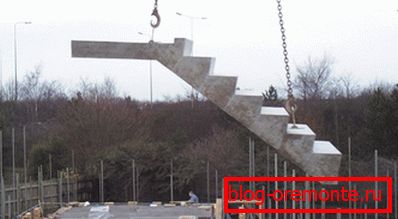

• Инсталацијаа маршева и платформи направљених помоћу дизалице. Облоге за причвршћивање на петље; у случају њиховог одсуства користе се челичне обујмице од профилисане цеви.

• Лапирање у жељени положај се врши ручно, гужве. Марш је први постављен крај на доњој платформи; горња ивица је подешена на жељену позицију и одложена је на подметачу цементног малтера.
• Кораци могут устанавливаться на косоуры как с помощью тяжелой техники, так и вручную.

Хајде да разјаснимо: јасно је да се само кораци тежине до 80-100 кг могу монтирати ручно. Ношење и постављање корака тежине 150-180 кг није само проблематично, већ и опасно.

• Кораци укладываются вдоль марша снизу вверх. На край нижней ступени набрасывается песчано-цементный раствор, после чего сверху устанавливается следующий элемент лестницы. Проступи просто укладываются на раствор.

• Да би се направиле рупице за монтажу које нису предвиђене у производњи елемената, користи се абразивно сечење армираног бетона - бетона са дијамантским круговима, ребра - са конвенционалним резним круговима за метал или резач плина.

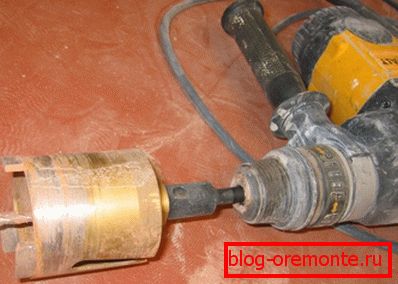

Треба имати на уму да неуспјех арматуре оштро слаби структуру: приликом изградње вишеспратних зграда таква модификација је забрањена. Дијамантско бушење рупа у бетону, заједно са конвенционалним бушилицама, користи се за постављање додатних утичница приликом инсталације ограда.

Закључак

Будем считать наше знакомство с железобетонными лестницами и производимыми для их сборки изделиями состоявшимся (см.также статью «Железнение бетона: способы, материалы, последующая обработка»).

Као и обично, видео у овом чланку ће понудити читатељу више информација. Успехи!
