Ручни бетонски миксер: конструкцијски дизајн рецепти,

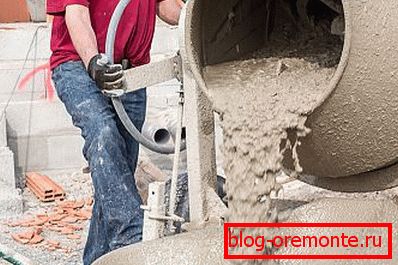

Мешање цементне мешавине је прилично тежак процес који узима пуно енергије. А ако не постоји могућност куповине или изнајмљивања бетонског миксера, а обим посла је прилично велики, вријеме је размишљати о механизацији овог процеса. Добра опција је ручни цементни миксер, а ми ћемо вам рећи о овом једноставном уређају.

Теоријски део

Пре свега, упознајемо се са неким теоретским аспектом. Ово ће омогућити боље разумевање неких карактеристика уређаја.

Зашто не користите вежбу

Многи људи вероватно постављају ово питање. На први поглед чини се да је лакше причврстити специјалну млазницу на бушилици и користити га као миксер.

Међутим, овај метод има извесне недостатке:

• Сваки електрични алат није дизајниран за непрекидан рад. У овом режиму уређај једноставно прекида. Ако редовно водите паузе, можда немате времена и решење ће претерано почети да се спушта.
• Да би се смеша темељито мијешала, потребан је радни алат који се константно помера са стране на страну. Бушилица има пристојну тежину, тако да ће овај поступак бити изузетно тежак.

• Ова метода је скоро немогућа у потпуности мешати рјешење. На местима чврсто доступним, компоненте ће остати непромењене. Резултат ће бити озбиљна количина брака.
• Коначно, ова метода ће довести до великог броја прскања.

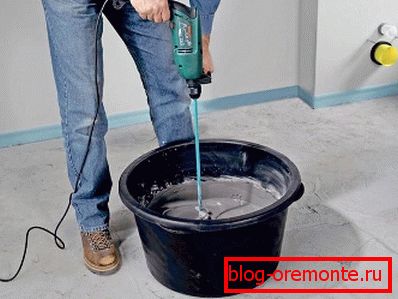

Међутим, ако говоримо о малом порцији (неколико корака), онда је боље користити грађевински миксер и канту. Међутим, најчешће постоји потреба да се припрема много већа количина неговане смеше. Шта да радимо у овој ситуацији?

Само један излаз - да користите напреднији уређај. Такав је бетонски миксер.

Радни принципи

Ако сте заинтересовани за такав уређај, вероватно желите да знате како ово чудо ради.

Постоји много принципа рада, али се три активно користе:

• Гравитационо: контејнер са раствором је преоптерећен, а самим тим пада на себе, стварајући ефекат мешања. Ова метода је погодна за мале запремине. Поред тога, вреди напоменути да се бетон добија у задовољавајућем квалитету.

Интересантно, овај принцип се не примјењује на индустријском нивоу.

• Вибрирајуће: резервоар је стациониран, а посебан миксер изазива компресију и мешање смеше. Као резултат тога, добро се меша и решење је веома густо. Једини недостатак ове методе је огроман трошак енергије, тако да се користи само у случајевима када је неопходан савршени квалитет смеше (на примјер, када се гради брана).
• Принудно механичко: подсећа на већ описану методу са бушилицом. Међутим, често се комбинује са другима: на примјер, када миксер ради у сталном ротирајућем каду.

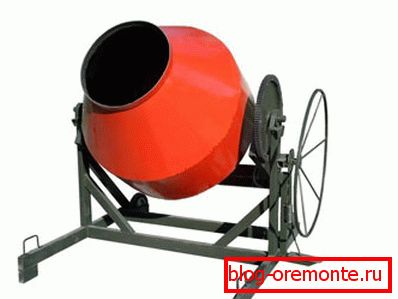

Како мешати бетон руком или електричним алатом - одлучите. Ми ћемо вам дати неке препоруке за производњу ручне опреме.

Прављење рецепата

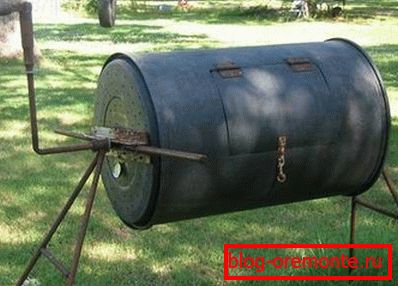

Следећа упутства ће вам рећи како сами направити такав уређај. Постоји много опција, али сматрамо најпримитивнијим. Савршено је за приватну употребу, тј. Када се у кратком временском периоду не захтијева велика запремина.

Претраживање материјала

Први корак треба увек бити калкулација. Таква мјера ће омогућити постизање жељеног резултата без прављења грешака.

Дакле, потребно је урадити следеће:

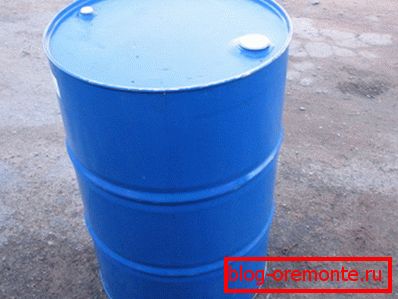

• Найти емкость (это может быть любая бочка объемом 100-250 литров, главное целая). В идеале у нее должна быть «родная» крышка.

Важно: Процените стање метала, ако је јако погођено корозијом и рђом, онда је непожељно да га користите. У супротном, постоји велика вероватноћа пукотина, који ће пренети масу у све напоре.

• Ако поклопац није пронађен, онда ће се морати кухати. Због тога морате наћи метални лим одговарајуће величине.

• Такође ћете морати наћи неколико цеви, комаде арматуре или углове. Ови елементи су потребни да би се створио оквир на којем ће жељени уређај стајати.
• Такође ће вам требати апарат за заваривање. Данас су ови уређаји јефтини, имају малу тежину и раде на стандардној 220-волтној мрежи. Због тога је разумно изнајмити или чак купити.
• Не заборавите на брусилицу. Ручно сечење метала - стварно тежак рад. Заложите се на неколико дискова, јер ови елементи брзо постану бескорисни.

Разметка и проверка

Сирови материјали и алати су спремни. Прије започињања посла, потребно је провјерити све и направити одређену ознаку.

Дакле, урадите следеће:

• Поново проверавамо цев, јер у случају њеног дефекта, ручни миксер за бетон једноставно неће радити. Препоручљиво је да куцате како бисте утврдили његову снагу.
• Даље инспекцију треба подвргнути елементима рама (за присуство рђе и оштећења, јер ће узети велики терет) и алата.

• Затим морате обележити центар на дну цијеви и на поклопцу. У овој фази немогуће је направити грешку, двије тачке би требало бити стриктно на једној линији.
• Такође је неопходно да се идентификује локација инсталације оквира. Могу бити различити, у зависности од изабраног дизајна.

Савет: у овој фази проверите нејасноћу посуде. Да бисте то учинили, сипајте воду до ивице и прегледајте је за цурење.

Заваривање

Сада је време за одговорније и сложене процесе. Запамтите да је у овој фази трошак грешке врло висок.

Дакле, потребно је урадити следеће:

• Бушите рупе у средини дна и покријте. Његова величина би требала одговарати предвиђеном оквиру.
• Затим заварите прирубницу са осовином у средини дна. Са спољне стране мораће се поправити лежајем.
• Прирубница са ножевима мора бити заварена до поклопца. Ови елементи ће мешати смешу током ротације ручке. Морају бити најмање три.

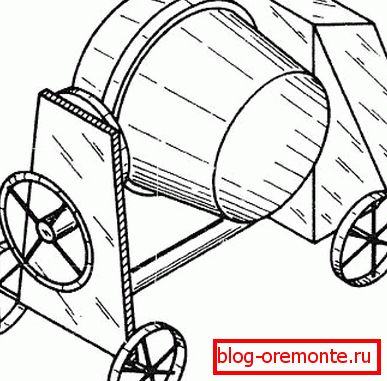

• Онда ћете морати заварити рацк. То можете урадити у облику слова "А". Дозволите и могућност уградње точкова на њих, што ће вам омогућити да слободно померите уређај.

Уопште, у овој фази мораћете да покажете мало маште и уметничке вештине. Такође можете да користите готове шеме, од којих постоји огроман број. Не постоје посебна упутства о облику и локацији носача.

Завршетак

Време је за коначни акорд.

Вјежба ће захтијевати сљедеће:

• Пресећи рупу од најмање 35к35 цм на страни резервоара. Потребно је да се учине почетне компоненте и сипају готова смеша.
• Цут треба да буде млин. Истовремено, пазите да не оштетите сам зид.

Обрати пажњу! Што је уски диск, то ће бити густа коњугација зида и отвор.

• Резање елемента треба ставити на петљу. Уобичајена врата одговара. У овом случају рупице треба третирати са било којим заптивним средством како би се спречило цурење.
• На део цеви у којем се налазе сечива заварите ручку. Требало би да буде дугачак и што је више могуће (озбиљна оптерећења ће деловати на њему).

Побољшање дизајна

Ако постоји жеља, онда можете направити неку надоградњу овог дизајна. Ова потреба се јавља када се ради о великим деловима решења. Примитивна опрема захтијева пуно радно вријеме.

Постоји могућност да направите вибрирајућу конвенционалну миксер. Да бисте то урадили, потребно је причврстити перфоратор са ударним механизмом. Он ће предузети најдужнији део посла.

Међутим, врло често такав уређај није врло ефикасан. То је због веома популарних грешака.

Желимо да научите само од грешака других, па ћемо вам дати за вас испод:

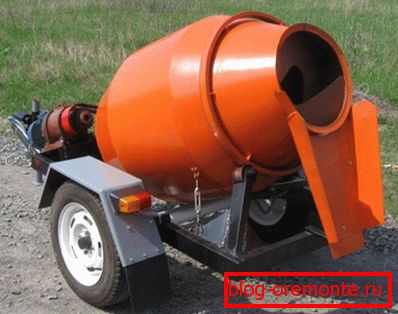

• Неправилан облик резервоара. Мора да је округла, не широка и има велику висину. Идеално је да величина вибратора буде неколико центиметара мања од радијуса кади.
• Флат вибратор. Запамтите да не можете користити, на пример, метални лист као вибратор. Требало би да има укривљени облик (пример је приказан на слици испод).

• Превише велики вибратор. Запамтите, мање перфоратора снаге за бетон, мањи мора бити пречник диска. Дакле, на пример, са снагом од 1,3 кВ (најпопуларнији индикатор данас), диск треба да има пречник око 25 цм.

Обратите внимание! Если не соблюсти данное указание, раствор не будет «раскачиваться», то есть не перемешается должным образом.

• Неправилна позиција вибратора. Требало би да буде постављено строго дуж централне осе контејнера (иначе, мешање неће бити равномерно). Удаљеност до дна мора бити приближно једнака промјеру диска.

Ако пратите све горе наведене инструкције, можете постати срећни власник брзог и јефтиног миксера. Са просјечном снагом перфоратора, 5-10 минута ће бити довољно за припрему (у зависности од јачине каде). У овом случају нећете много потрудити на овој манипулацији.

Послесловие

Вот вы и узнали, как создается ручная бетономешалка своими руками, но если вам не удалось понять всех тонкостей, то не переживайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. С его помощью вы сможете постичь все нюансы (см.также статью «Бетоносмеситель СБР: разновидности, особенности конструкции и принципы работы»).
