Самопосликао миксер бетона - да ли је могуће? самостална

Сваки произвођач ће моћи рећи да је израда рушења ручно у било ком својству помоћу лопате или хеликоптера изузетно тешко, нарочито када је потребно много тога, стога бетонски миксер, састављен сопственим рукама, може бити алтернатива ручној радној и фабричкој монтажи. Наравно, механизам производње рукотворине би требало да се позитивно разликује у вриједности, иначе нема смисла - то је лакше изнајмити или купити у продавници.

Поэтому составные элементы механизма должны быть, что называется «под руками», а само устройство - наиболее простым. Сейчас мы постараемся собрать такую конструкцию, которая доступна для любого домашнего мастера, а также посмотрим видео в этой статье, наглядно затрагивающее нашу тему.

Уради то сами

Оно што нам треба

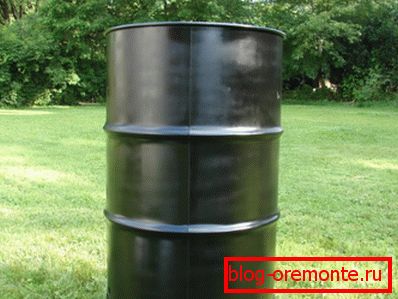

• Пре свега, да бисмо направили бетонски миксер с властитим рукама, потребан нам је тенк, а за то ће се, колико год је то могуће, стајати и метална буре, под условом да се не рђе.. Међутим, чак и ако на њој постоје механичка оштећења, онда их треба поправити, заваривањем лима од лима или користити ово место за отварање и истовар. Рани садржај таквог резервоара није битан, јер мирис у овом случају није препрека, посебно зато што ће нестати у неколико серија.
• Такође ће вам бити потребан комад металне цеви пречника 40-50 мм, као и прирубнице, али овде је мало компликованије. Међутим, иако њихова цена у продавници није велика, боље је тражити такве делове код куће - врло је могуће да ће их наћи међу старим ауто деловима и само ћете их морати модификовати до жељене величине. Поред тога, неопходни су вам глатки елементи за врата од 14-16 мм, различити метални профил за систем подупирања (угао, канал, квадратна цијев и слично - све што постоји у домаћинству), као и вијке и матице за причвршћивање.

Напомена Такви елементи за монтажу нису неопходни за гледање у вашој гаражи - они се често могу наћи на мјестима испоруке отпадног метала или се једноставно питати около од комшија.

Почетак

Пре свега, радићемо (ако је потребно, поправимо) бареве које имамо и морамо наћи центар на оба крака или дна. Биће сасвим једноставно то урадити - покривајте крај целим листом папира и пребијте га дуж ивице цеви (као да је теснило премлаћено). Потом преокренути резултујући округли слој на пола и у два правца означите пречник - тачка пресека диаметријских линија биће управо у центру.

На овим местима морате поправити прирубнице, али прво направите рупице за вратило помоћу вијака, користећи вијке не мање од 8 мм у ту сврху - оптерећење ће бити озбиљно.

Также вам нужно будет вырезать прямоугольное отверстие сбоку, примерно, 300×250 мм - здесь в дальнейшем вы прикрепите загрузочно-разгрузочную дверцу. По краям этого люка для герметизации нужно наклеить полоски из мягкой резины шириной 5-10 мм, только для этого тщательно зачистите поверхность, иначе при работе прокладки отклеятся.

Мы рассматриваем, как сделать своими руками бетономешалку, и переходим к крышке - её размеры должны превышать размеры люка - в данном случае достаточно будет 280×340 мм - чтобы крышка плотно перекрывала отверстие. В качестве навесов лучше всего использовать карточные петли (несъёмные), чтобы крышка не упала во время работы.

За затварање треба користити угао који је притиснут на вијке, али најбољи начин за то је кориштење закључавања карабинера, ако их има у кући, ово је врло згодно.

Сада се окренемо за причвршћивање прирубница - њима ће бити потребно 4 комада - 2 на сваком крају, изнутра и споља. Можемо претпоставити да је ово обавезна инструкција - чињеница је да су бурад израђени од танког челичног лима, који једноставно неће издржати оптерећење, ако је прирубница причвршћена вијцима директно на дно, али ако држите металну плочу са обе стране, она ће издржати оптерећење бити ће распоређени једнако.

Направите вратило из цеви која је постављена унапред, само покушајте да обезбедите да се унутрашњи пречник прирубница подудара са спољним пречником вратила, односно цевима и ожиљком спојнице.

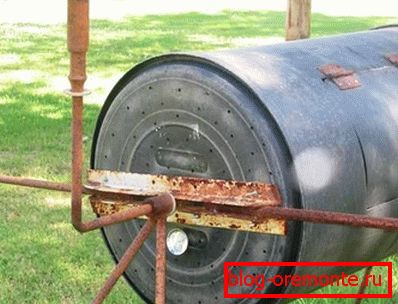

Причврстите полугу на осовину - за ово можете користити дебелу металну траку или комаде арматура са попречним пресеком од 14-16 мм и можете направити ручицу од истог ојачања (али сигурно гладак зид), а ради удобности ротације, можете поставити цијев на ручку мало већи пречник.

Важно је напоменути да се бетонски миксер из боца с властитим рукама обавља на истом принципу.

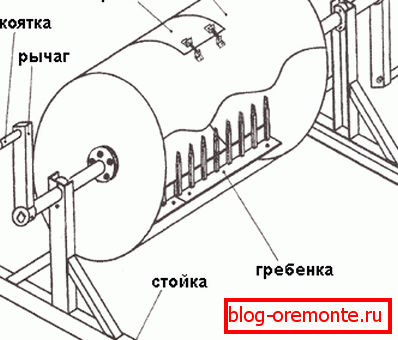

Мы продолжаем рассматривать тему, как изготовить бетономешалку своими руками и теперь сделаем три-четыре гребёнки, которые будут помогать смешивать компоненты между собой и для этого можно использовать металлический уголок 50×50 мм и гладкостенную арматуру или квадрат сечением 14-15 мм (узнайте здесь, как забетонировать столб).

Чепови су најбоље оштри, тако да се раствор слободно протиче од њих, а не формира раст, и распоређује их на удаљености од 50 мм један од другог и завари до угла ако је округао или сакривен ако је квадрат. С обзиром да ће угао за цијелу дужину цијеви бити врло неугодно за монтажу, онда је сваки од главица најбоље сјечен на два дела, причвршћујући на зид с вијцима пречника 6-8 мм.

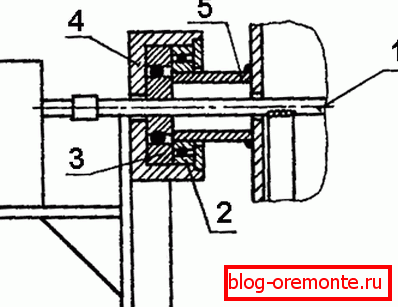

Кревет се може саставити из најразличитијих профила, а главни услов да се испоставило да је довољно јако - све ће се овде уклапати - угао, канал, профилна цев и чак и дебела опрема. Наравно, то ће бити врло добро ако можете да пронађете погодне за лежајеве вратила за вратило, да их наместите и поправите, поставили седиште на ушима за кревет, како би се цев могла уклонити, али истовремено обезбедиће слободну ротацију.

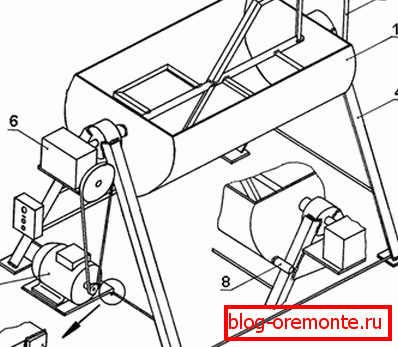

Према веома сличној шеми, можете инсталирати мењач за бетонски миксер - својим властитим рукама склопити електрични погон са мотора који ради од 220В - ако се све то налази у вашој гаражи, онда ће такав уређај бити врло згодан. Али овде не треба заборавити да је ваш циљ састављање јефтине и практичне јединице - у супротном је боље изнајмити бетонски миксер.

Напомена Ако и даље одлучите да користите електрични погон, најбоље је да користите једнофазни мотор од 2.2кВ, приближно 1500 обртаја у минути, иако овај параметар није критичан, јер се то односи на пречнике кутија. Такође, не заборавите да је једноставнији дизајн, то ће лакше поправити бетонски миксер својим рукама.

Закључак

Также, используя принцип вышеописанной конструкции, будет возможен такой вариант, как бетономешалка на трактор своими руками. Только здесь шкив на редуктор вам нужно будет прилаживать от дизеля (см.также статью «Железобетонные прогоны – все, что нужно знать о данном виде конструкций»).

Успешна монтажа!
