Спајање бетона према државним стандардима
Како је изведено армирано бетонирање на цртежима? Постоје ли правила која успостављају начин пројектовања резова и врста грађевинских структура? Морамо пронаћи одговоре на ова и нека сродна питања.
Извори информација
Они ће нам служити:
- ГОСТ 3455-59.
- Заменио га ГОСТ 2.306 - 68.
Објашњење: објављивање новог стандарда који регулише исте дијелове производње као и стари аутоматски отказује ефекат старог документа. У нашем случају, први ГОСТ се уклања из прашњавог кабинета како би се разјаснила нека конфузија са системом означавања материјала.
- ГОСТ Р 21.1207-97.
Истраживање

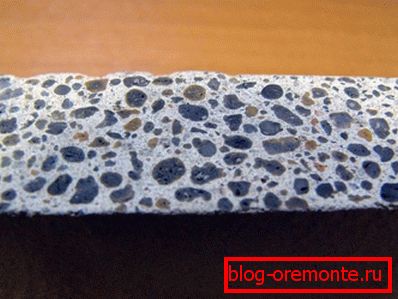

Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Хатцхинг разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них - способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).
Како се испоставило много касније, наставник који израђује нацрт једноставно није знао о новом стандарду који је усвојен након што је завршио високу школу и подучавао ученике како је учио.
ГОСТ 3455 - 59
Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название - «Чертежи в машиностроении. Штриховки в разрезах и сечениях».
Наравно, ми смо, пре свега, заинтересовани за систем означавања материјала усвојених у документу.
| Материјал | Хатцхинг |
| Металл | Ове линије у редовним интервалима |
| Неметални материјали (осим оних који су наведени посебно) | Преклапање нагнутих линија са десним и левим нагибом |
| Дрво преко зрна | Слика реза са радијалним пукотинама и годишњим прстеновима |
| Дрво дуж влакана | Веома реална слика текстуре лишћа |
| Бетон без ојачања | Злогласни пешчани пејзаж |
| Ојачани бетон | Пешчан шљунчасти пејзаж с косим сјенилом |
| Изградња цигле | Линије сличне металном, али ретка |
| Посебна цигла (шамот, отпорна на киселине и тако даље) | Прекидне чврсте и испрекидане косих линија |
| Стакло од плексигласа | Групе од три потеза са вертикалним и хоризонталним празнинама |
| Текућине | Хоризонталне линије са празнинама и смањењем интервала одоздо према горе |
| Масовна земља | Пејзаж пећине, разблажен решеткама од три линије хоризонтално и вертикално |
ГОСТ 2.306 - 68
Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» - сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.
| Материјал | Хатцхинг |
| Древесина | Слика се састоји од лука истог радијуса који га попуњава у константном интервалу. |
| Природни камен | Коси тачкаста линија |
| Керамичке и силикатне опеке, блокови и камени зидови | Групе од две косене линије прожете широким отворима. |
| Бетон | Обликуе дасх лине |
| Гроунд | На горњој ивици релевантног одељка цртежа - група од три кратка потеза, подељена је са празнинама |
Када правите цртеж својим властитим рукама према ГОСТ-у, морате пратити неколико правила:

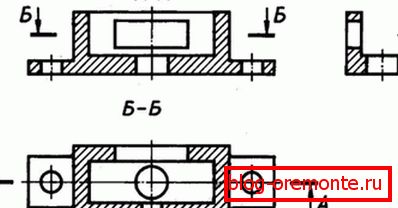

- Нагнуте линије су нацртане под углом од 45 степени.
Међутим: овај угао може се одржати не само у односу на оквир цртежа, већ иу односу на осу или контуру слике.
- Хатцхинг может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
- Удаљеност између линија на свим деловима једног дела је изабрана на исти начин. Корак је изабран у зависности од величине слике у распону од 1 до 10 милиметара.
- Уски и дуги резови се не могу потпуно изрезати, али само на ивицама и на неколико произвољних места. Посебно уски резови (дебљине мање од 2 мм на цртежу) могу се показати потпуно затамњене.
- За суседне делове два дела одабрано је вишесмерно издувавање (лево и десно).
Дакле, према актуелним регулаторним документима, инструкција о бетонирању у цртежу је сасвим разумљива: она је назначена цртаним линијама. Шта се догађа ако користите застареле ознаке?
На срећу, трошак грешке није превисок: према документу који смо управо проучили, дозвољено је користити непредвиђене нотације приликом конструисања цртежа. Само је потребно објаснити их у цртежу.
ГОСТ Р 21.1207-97
Како је лако приметити, нисмо пронашли тренутни ГОСТ за извлачење армираног бетона. Ознака је била присутна у старом документу, нестала је у новом.
Па шта да урадите приликом изградње цртежа? Користите рупицу са произвољном ознаком материјала и фуснотом испод? Или постоје ли правила?
Одговор ће се наћи на прилично неочекиваном месту - стандарду којим се уређују симболи у изградњи путева, приликом изградње цртежа пута.
Уз асфалт, појављују се материјали за хидроизолацију и расуту земљу у документу:
- Прави бетон. Његова ознака нам је већ позната - линија црта.
- Бетон с армированием. Ојачани бетон је означен интермитентним континуалним линијама.
- Ојачани бетон с предварительно напряженной арматурой. Грејање или механичко истезање арматуре пре наношења монолита, након што се охлади или уклони затезна сила, можете добити материјал са високом оптерећењом за савијање. Његов део је приказан изменом две чврсте и једне линије цртица.
Закључак
Надамо се да је наш материјал одговорио на сва питања читаоца везаних за означавање бетона у цртежима. Као и увек, додатне тематске информације можете пронаћи тако што ћете гледати видео у овом чланку. Успехи!
