Тмо за бетонско грејање: сврха, карактеристике, опрема

Грејање бетона ТМО је технологија која омогућава постављање и ливење готовог бетона у монолитној конструкцији на негативним температурама без нарушавања технолошког процеса, обезбеђујући материјал нормалним условима зрења и отврдњавања. Желимо да кажемо о сврси и карактеристикама опреме за грејање бетона од трансформатора.

Бетонско грејање

Сврха

Бетон је вјештачки камен, добијен након очвршћавања посебно одабраног раствора везива и агрегата, затворен водом. Процес сушења обезбеђује реакција хидратације цемента, што захтева портланд цемент и воду у течном стању.

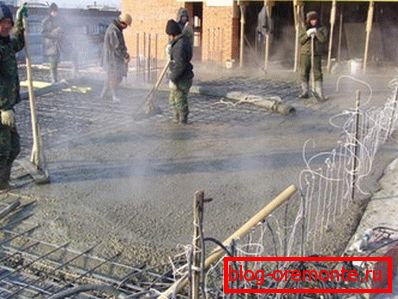

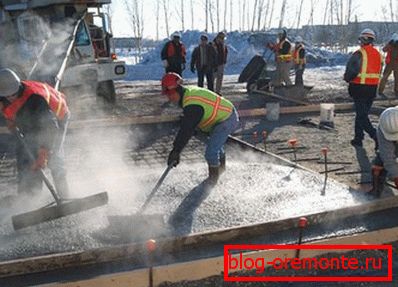

Упркос адекватном планирању и озбиљној организацији грађевинских активности, није могуће избећи рад у зимском периоду. Као резултат, постоји потреба за бетонирањем или ливењем монолитних структура на негативним температурама, а то захтијева извесни приступ раду и посебну технологију полагања.

Као што сте можда претпоставили, када температура ваздуха пада испод нуле степен Целзијуса, вода у бетонском раствору почиње да се замрзава и кристалише, што доводи до заустављања реакције хидратације због недостатка слободне течности. Као резултат, бетон не добија снагу дизајна и не може извршавати своје задатке.

  Обрати пажњу! Постоји мишљење да након одмрзавања бетон и даље ојачава и зрео, као да се ништа није догодило. Међутим, то није тако: материјал неће моћи да добије израчунану снагу и још ће бити гори у свим погледима.

Једини начин за спречавање замрзавања воде у раствору је загревање. Омогућава материјалу да добије главну снагу у периоду када ће скоро сва вода реаговати на хидратацију цемента и практично нема слободне течности у бетону.

  Обрати пажњу! Грејање бетона вам омогућава да убрзате време изградње, оптимално организујете своје фазе, смањите трошак једноставне опреме и сезонски несташица материјала и рада.

Путеви

Постоје различити начини гријања бетона за зимовање и ливење.

Те технологије се користе са различитим фреквенцијама:

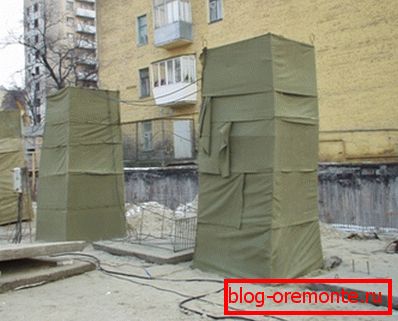

• Изградња склоништа, теплушка, надградње и других објеката који спречавају директан контакт радног подручја хладним ваздухом. Често се користи у комбинацији са грејачима за електрично, чврсто гориво, дизел или гас. Односи се на скупе и неефикасне методе, неприкладне за велике објекте;

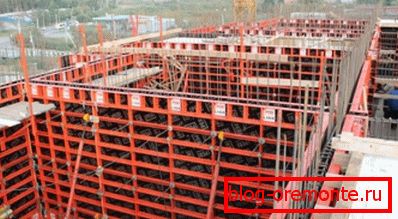

• Користите огреване оплате. Претпоставља присуство специјалне опреме за изградњу оплате са грејачким елементима, као и комплекс жица за повезивање и снабдевање, трансформатора и аутоматских система за контролу и заштиту система. Погодно за мале структуре, зидове и друге стандардне елементе;
• Електрода за грејање бетона. На основу термичког ефекта карактеристичног за пролаз струје кроз проводник са отпорношћу, само рјешење овдје је сам рјешење. Има ниску ефикасност и високе трошкове енергије, погодан је за наношење вертикалних зидова, дијафрагми и колона;
• Бетонско грејање с помощью провода ПНСВ (1, 2). Унутар оплате је постављена посебна жица која се загрева када електрична струја пролази кроз њега. Грејање бетона са ТМО и жицама карактерише прилично висока ефикасност и ниска потрошња енергије, погодна за различите, укључујући масивне и нестандардне структуре, карактерише се сложеном припремом;

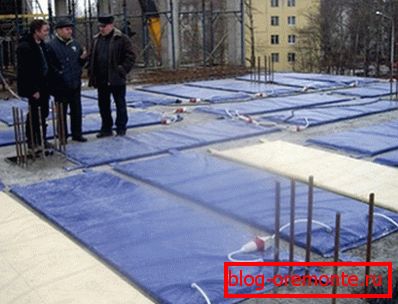

• Инфрацрвено грејање. Овде се раствор загрева специјалним зрачењем, али постоји проблем испаравања воде. Метода је погодна за плоче и мале хоризонталне и танкослојне структуре;
• Индукцијско грејање. На основу феномена електромагнетне индукције: намотај са проводником ствара промјењиво електромагнетно поље, које индукује струју у арматурном кавезу конструкције, због чега се греје. Разликује се у скупој опреми и сложеном прорачуну броја окрета и термичког ефекта.

Обрати пажњу! Анализа свих метода за повећање температуре раствора омогућава вам да изаберете грејање помоћу жица као најнапреднијег и ефикаснијег, релевантног за структуре различитих величина и облика и погодне за рад са великим количинама бетона.

Затим, узимамо у обзир главни извор електричне енергије за системе грејања бетона - трансформаторе и станице које претварају главни напон на прихватљиве вредности, као и снабдевање и подешавање радне струје у објекту.

Оборудование

За примену електричног грејања потребна је специјална опрема. Поред грејања жица или електрода, биће вам потребан извор напајања са наведеним параметрима струје и напона на излазу.

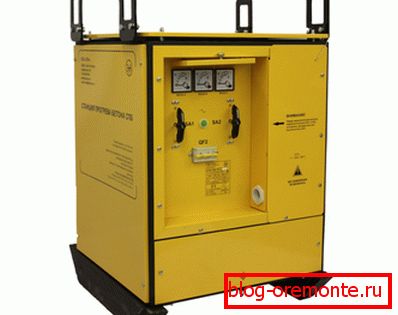

Најчешћа врста опреме је станица КТПТО-80 на енергетском трансформатору ТМТО-80 / 0.38 У-3. Ово је енергетски хлађени степени низ трансформатор са хлађењем уља и трофазни трифазни намотај снаге 80 кВ.

Излазни напон (ЛВ) је 42 В, улазни напон (ХВ) је 380 В. Фреквенција струјне снаге је 50 Хз, потребан је трофазни извор напајања са номиналном снагом од 2,5 кВА. Са стране СН су доступне такве напонске фазе у празном ходу - 55 В, 65 В, 75 В, 85 В и 95 В.

Снага намотаја трансформатора снаге са стране НН је 2,5 кВА, струја са стране СН при напону од 55 - 65 В - 520 А, при напону од 75 - 85 - 95 В - 471 А.

У аутоматском режиму могуће је подесити температуру електричног грејања у распону од 20 до 100 степени Целзијуса. Снага 80 кВ омогућава загревање до 90 м3 бетона.

Станица је опремљена са енергетским трансформатором у кућишту, заштитним кућиштем са вратима која олакшавају преглед и поправку јединица, модул за контролу и заштиту од хитног рада, заграда, санкаста или оквира за превоз опреме. Тежина трансформатора је 665 кг, димензије - 147к140к101 мм.

Цена опреме варира од 90 до 120 хиљада рубаља, а најам је око 10% цене дневно. Прикључивање станице и стављање у рад са оптерећењем врши стручни инжењер електроенергетике, непожељно је то учинити самим тим и то је забрањено градитељским прописима и сигурносним инжењерингом. Енергетика треба да има стандардну толеранцију од 1000 В.

Обрати пажњу! Станица се може користити као извор напајања електричних алата са напоном од 42 В и за осветљење објекта. Сечење армираног бетона са дијамантским круговима и дијамантским бушењем рупа у бетону са таквим напоном се не врши.

Закључак

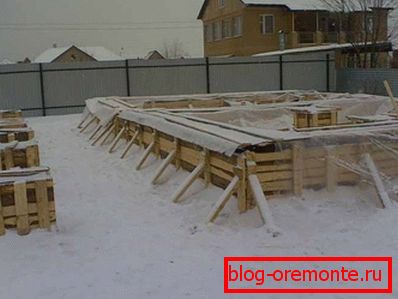

Опрема за грејање трансформатора бетонског решења током зимског полагања омогућава значајно убрзање изградње и оптимизацију организационих процеса у односу на годишња доба и годишња доба.

Видео у овом чланку ће приказати уређај у раду и помоћи у разумијевању његове употребе.
