Уређај за мерење чврстоће бетона - главни типови. механичке

Бетон је један од најчешћих врста структура, издржљивост и поузданост читавог објекта у цјелини зависи од његовог квалитета и снаге. Није изненађујуће што је одређивање особине снаге веома важан задатак у процесу изградње објекта и пуштања у рад. У ту сврху користе се различите методе и врсте опреме, а ми ћемо их сматрати дијелом овог прегледа.

Основне методе испитивања бетона

Треба напоменути да се опрема ове групе може користити за тестирање јачине бетона и цигле. Снага се схвата као способност материјала који се одупире деструкцији под дејством унутрашњег стреса и различитих спољних фактора, што је већи отпор, поузданији и дуготрајнији дизајн.

Можете проверити на два начина:

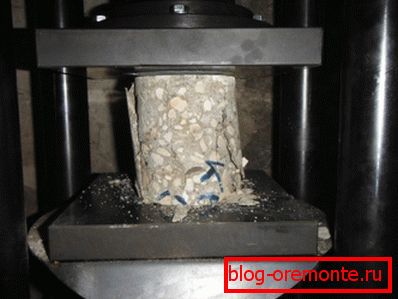

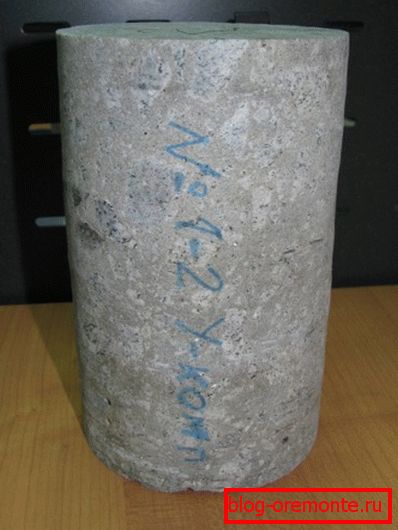

• Деструктивно: суштина овог метода лежи у чињеници да су у посебном штампачу претходно припремљени затвори срушени. То су коцке, које су обликоване од контролисаних бетона или језгара - фрагменти цилиндричног облика, који дијамантско бушење рупа у бетону и уклањање фрагмента помажу у добијању.

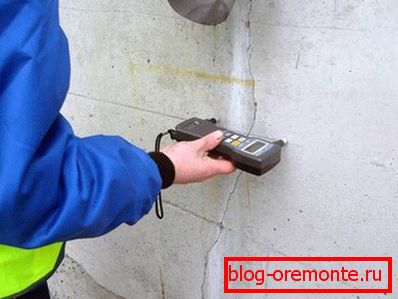

• Друга опција је употреба уређаја за одређивање јачине бетона методом без разарања.. Таква опрема мери физичке количине које имају директан утицај на чврстоћу бетона и њихово поновно израчунавање, дајући жељене перформансе. Наравно, што је боља опрема, то је мања грешка и што је већа тачност истраживања.

Врсте уређаја

При извођењу мерних активности најчешће се користи један од два главна типа мјерне опреме. Наравно, радити своје руке значи управо ову опцију, пошто је цена специјалног штампе јако висока и нема смисла да је задржите ако немате специјалну лабораторију за тестирање како бисте пружили услуге мерења снаге и друге индикаторе.

Одређивање механичке чврстоће

Ако се испитивање без разарања врши механички, главни регулаторни акт који треба следити је ГОСТ 22690-88 Бетон. Одређивање чврстоће помоћу механичких метода НК. Овај документ поставља правила за испитивање тежег и лаганог бетона с крајњом снагом која не прелази опсег од 5 до 100 МПа.

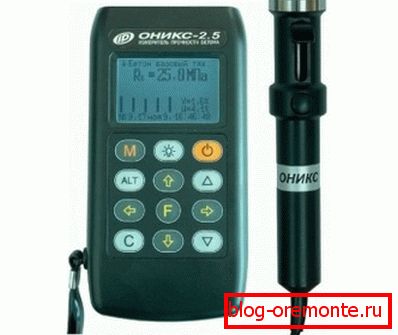

Ова група уређаја обухвата неколико основних типова опреме, која се разликује у методу одређивања одређених индиректних карактеристика.

То могу бити следећи показатељи:

• Енергетски утицај посебно брзи.
• Вредност одбијања нападача од бубња притиснула је до зида.
• Величина левог трага удара.

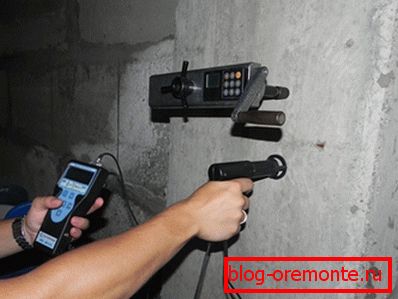

• Индикатор силе потребан да уништи малу површину на ивицама конструкције или када руши фиксни сидрени вијак.

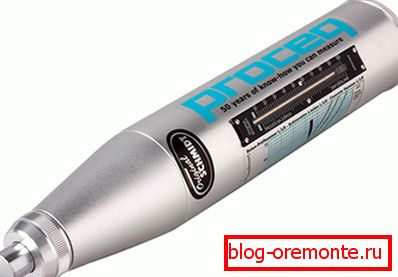

Карактеристике мерења помоћу једног или другог метода зависе од многих фактора, стога је за студирање потребно упутство за употребу уређаја. Размотрите најпопуларнију варијанту теста - метод еластичног поновног кретања.

Технологија је следећа:

• Мјерна јединица треба да буде окомита на површини, што је већи скок, то је већа грешка мерења, не би требало да заборавите на то.

• Тест треба да се изврши на различитим деловима површине, ради правилног мерења, требало би да имате најмање 5 вредности и да одредите аритметички просек.
• Уз помоћ посебне формуле израчунава се индекс јачине одређене структуре. У ствари, све је сасвим једноставно и, слиједећи препоруке и захтјеве инструкција, могуће је вршити квалитативна мерења, чак и без одговарајуће праксе.

Обрати пажњу! Да бисте били сигурни да су цифре тачне и тачне, не треба заборавити да минимална дебљина бетонске конструкције не смије бити мања од 100 мм.

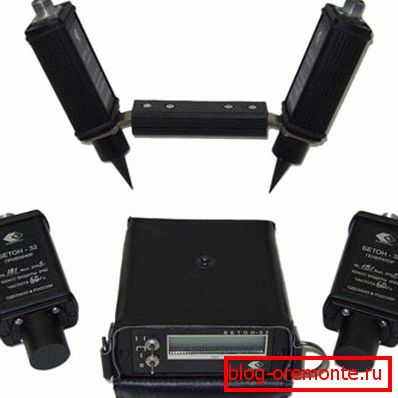

Употребом ултразвучног метода

Приликом коришћења овог поступка израчунавања чврстоће бетона или цигле, сви захтеви за мерења и редослед њиховог понашања одређују ГОСТ 17624-87 "Бетони. Ултразвучна метода за одређивање чврстоће. Треба напоменути да је уз помоћ таквог метра могуће измерити готово све врсте бетона, што ову опцију чини што је могуће свестрано.

Помоћу ултразвука могуће је измерити и индикаторе готових структура и материјала који још увек нису добили оптималне индикаторе јачине. То јест, можете пратити процес очвршћавања материјала.

Карактеристике ове врсте мерења су следеће:

• Сам метод се заснива на физичком односу између вредности бетона и брзине ширења звучних вибрација кроз њега. Овај однос се може изразити у облику формуле, графикона или табеле, стручњаци га називају "карактеристиком калибрације". Овај индикатор се одређује одвојено за сваки објекат мјерења, у поступку верификације користи се површина или звук.
• Према резултатима тестирања и селекције калибрационих карактеристика, извршене су главне активности испитивања, а оне се морају изводити на исти начин као и код верификационих.
• На основу добијених показатеља одређена је стварна снага одређеног дијела бетонске конструкције.

Обрати пажњу! Тачније се одређује калибрациона карактеристика, то ће бити већа тачност коначних резултата.

Тестирање може бити потребно у различитим случајевима: од утврђивања поузданости конструкције до израчунавања динамике отврдњавања бетонског материјала. Ако армирани бетон треба да сече дијамантским круговима, такође је пожељно мерити јачину и одабрати оптимални тип точкова за бетон.

Закључак

У неким случајевима пуно зависи од тачности мерења, посебно када је у питању поправка и мјере за јачање структуре. Само тачни подаци гарантују да ће бити изабрана неопходна опција даљег поступања. Видео у овом чланку ће помоћи да се разумеју неке од карактеристика коришћења мерних уређаја.
