Вибратор за бетон - гаранција квалитетног стила: уређај,

Према СНиП-у, висококвалитетно полагање бетона захтева обавезну вибрацију, која обезбеђује неопходну густину смеше и омогућава вам да се ослободите укључених ваздушних мехурића. Да би се осигурала употреба специјалног конструктивног алата - миксера за бетон. Рећи ћемо вам како функционише таква јединица, какве врсте постоје, а такође вам показује како направити вибратор за бетон својим рукама.

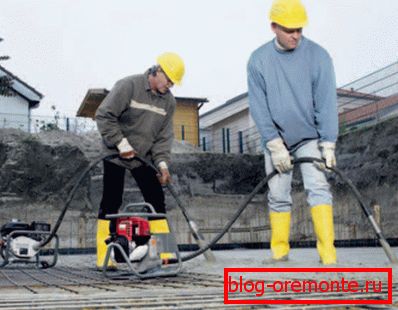

Постављање бетона без вибрација се сматра лошим квалитетом.

Бетонирање

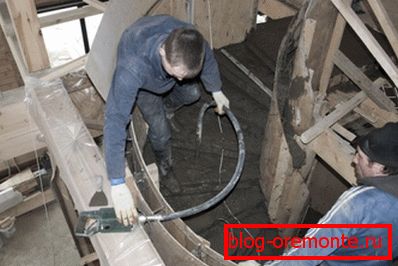

На слици је приказан поступак примене вибрационог алата.

Квалитет бетања зависи од многих параметара, такви моменат игра посебно важну улогу:

  • Правилно одабран рецепт и састав смеше. Од овог параметра зависиће се од бренда добијеног бетона, као резултат - тлачне чврстоће материјала и способности да издрже оптерећење, као и отпорност на мраз, пластичност и друге основне индикаторе;
  • Високо квалитетно мешање компоненти смеше. То је такође неопходан и врло суштински услов за нормално бетонирање, пошто је за постизање трајног камена неопходна најједначенија расподела свих састојака по запремини смеше;
  • Правилан стил. Монолитна конструкција укључује одређени начин ливења, најчешће континуиран, као и обавезно коришћење вибрација.

  Обрати пажњу! Вибрација је механички ефекат на свежу мешавину бетона помоћу хармоничних осцилација пренетих директно или дјеловањем на оплату или арматуру.

Овдје видимо употребу површинске вибрације приликом полагања подне естрихе.

Уз помоћ излагања вибрацијама могуће је повећати густину решења, као и да се ослободи зрачних мехурића који се неизбежно укључују у бетон током мешања и полагања. Поред тога, повећава се брзина интеракције компоненти, побољшава се веза мешавине са ојачањем, повећава се снага и квалитет резултирајућег бетона.

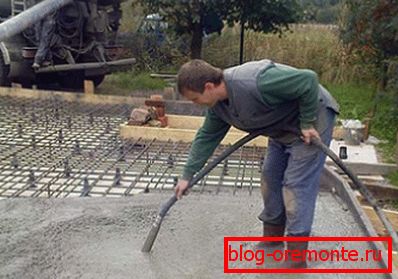

Употреба дубоког вибратора за пуњење плоче базе.

Такође треба напоменути да вибрација омогућава употребу тешких и витких брендова решења чија је пластичност прилично ниска.

Обрати пажњу! Смањивањем броја пореа и капилара унутар камена, као и повећањем брзине и активности интеракције компоненти и хидратације цемента повећава се отпорност на мраз и отпорност на влагу добијеног материјала. Поред тога, због вибрација, мешавина пуно густо и брже испуњава читаву количину оплате, што је такође важно за висококвалитетно постављање бетона.

Устройство и разновидности вибраторов

Принцип деловања

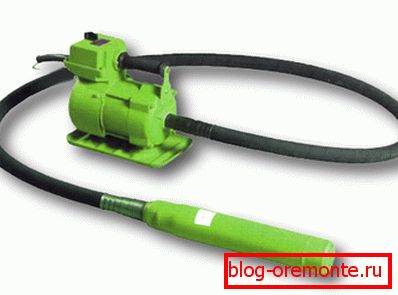

Класични електромеханички вибратор за бетон.

Све врсте вибротоола за бетон раде по истом принципу: енергија ротације претвара се у вибрациону енергију, која делује на смешу. Да би се спровела ова трансформација користи се ексцентрична осовина, чија је тежина помјерена у односу на осу ротације.

Таква промена доводи до центрифугалне силе, која делује дуж линије полупречника ротације од центра до спољне ивице круга.

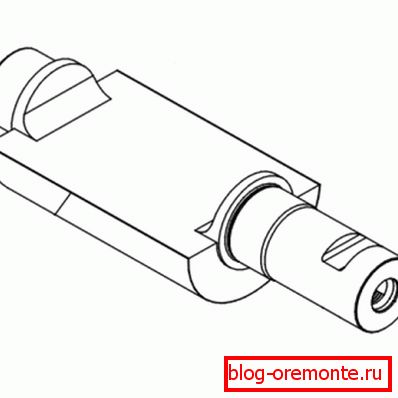

Ексцентрична осовина вибратора.

Пошто елемент неуравнотежености константно ротира, правац силе која се појављује стално се мења, а свака примењена сила (ако је довољна) узрокује кретање. Али пошто је смјер силе променљив, уместо покрета у смјеру, долази до осциловања, чија је фреквенција једнака фреквенцији ротације осовине са ексцентром.

Грубо говорећи, такав дизајн непрестано тражи да напусти почетну позицију, али, померајући милиметар у једном правцу, одмах почиње да се помера у другом, а затим у супротном правцу.

Неуравнотежено оптерећење на осовини мотора.

Да би се осигурала ротација вратила, користећи различите врсте мотора. То су електромотори, мотори са унутрашњим сагоревањем или пнеуматски погони. Најчешће коришћени електрични мотори са 220 волти.

Процес преноса утицаја вибрација смеше зависи од врсте и дизајна инструмента, као и од нијанси уградње. Затим разматрамо главне типове бетона, међу којима постоје и такви основни типови:

Тип уређаја Сврха
Дубоко Користе се за различите врсте радова, можемо рећи да је ово најсвестранији уређај за третирање вибрација бетона
Површно Користи се за постављање плоча и кошуљица, као и за слепе површине, стазе и платформе
Вањски Користе се у изградњи танких зидова структура, стубова, стубова и других конструкција често армирањем

  Обрати пажњу! Дизајн вибраца за бетон зависи од врсте конструкције, а начин преноса вибрација у раствор и начин преноса ротације на вибрациону осовину од осовине мотора првенствено се разликују.

Дубоко

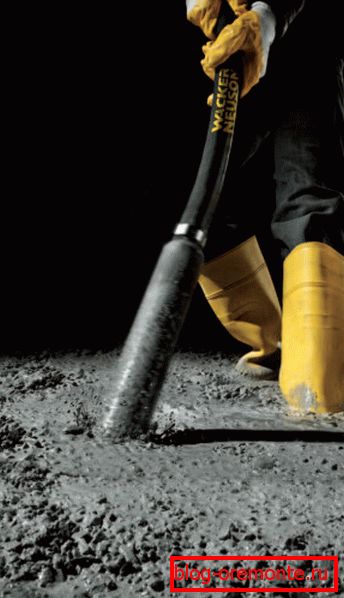

Најчешћи тип вибрационог уређаја.

Пре свега, желимо да размотримо најразличитију и најчешћу врсту инструмента - дубоке или потопљене вибраторе.

Оне су две врсте:

  1. Електромеханички са фреквенцијом мотора од 50 Хз и флексибилним преносом ротације вратила;
  2. Висока фреквенција са потопљеним моторима који се налази у врху.

Први тип је уређај који се састоји од три главна чворова:

  1. Електрични асинхрони мотор са фреквенцијом од 50 Хз. Мотор се налази на површини и изван оплате или бетонске зоне. По правилу се користе јединице од 0,5 - 2,5 кВ;
  2. Флексибилна осовина, која се састоји од челичног кабла и пластичног флексибилног плашта. Такође, уређај има механизам за причвршћивање кабла на вратило мотора на једном крају, на осовину вибратора - с друге стране;
  3. Вибрациони врх или чипка, који је челични цилиндар, у коме се на лежајевима и спојницама монтира планетарни механизам вибрација.
Мотор, вратило и маце.

Такав алат је, по правилу, преносив, осим у случајевима када се врши бетонирање великих размера, а пакети вибратора су суспендовани на раму покретаном дизалицама. Недостаци овог уређаја укључују довољно тежину мотора и ниску фреквенцију вибрација, јер је брзина ротације вратила ограничена.

Вибратор за бетон Калибар ВЕР 750 без осовине и врхова.

Такође треба имати на уму да флексибилна вратила захтева негу и подмазивање, а врх је подложан озбиљним утицајима који, уколико се неправилно одржавају, брзо носе уређај. Предност је релативно ниска цена алата.

Високофреквентне јединице су најприкладније и квалитетније, међутим, и скупље. Овдје високо фреквентни мотор - 200 Хз - налази се директно у панталоне, који је уроњен у раствор на специјалном продужном каблу. Висока фреквенција вибрација (око 10-12 кХз) обезбеђује бољу сабијању бетона.

Јединица са моторима високе фреквенције.

Мотор се напаја са 36 В и прикључен је на мрежу путем трансформатора и претварача фреквенције. Постоје такође високофреквентни вибратори за 220В бетон, у који су уграђени фреквентни претварач и трансформатор.

  Обрати пажњу! Потопљени вибратори су најприкладнији и свестрани алат који је погодан за већину бетонских радова, као што су изградња темеља, оклопних појасева, грила, плоча, зидова и колона са средњом фреквенцијом.

Површине

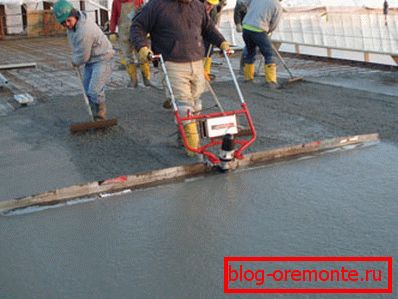

Вибратор за постављање естриха и плоча.

Површине вибраторы часто называют виброрейками, так как они представляют собой двигатель с эксцентриком, корпус которого передает вибрацию правилу, с помощью которого разравнивают раствор при укладке стяжки. Правило или рейку обычно двигают по маякам, однако возможно и самостоятельное движение.

Овај уређај је погодан за изградњу плитких кошуљица, плоча, платформи, стаза, корака итд. Такође, постоје инсталације површинске вибрације у којима се уместо летве користи метална платформа. Њихов избор је исти.

Површно инструмент с площадкой.

Обрати пажњу! Овај алат има прилично уски опсег, а за изградњу објеката великог обима, темеља, стубови, гриље и појасеви нису погодни.

Вањски

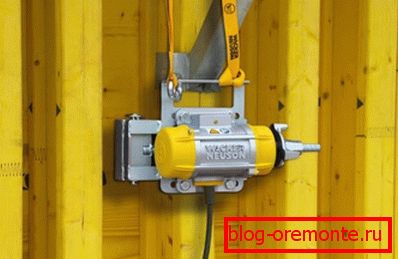

Вањски вариант вибрационного аппарата.

Такође широко коришћена вањска инсталација вибрација. Они су најједноставнији: мотор са дисбалансом је причвршћен за оплату и преноси вибрације до решења кроз њега.

Такви уређаји су добро показали у монолитној конструкцији зидова, стубова и армопова, али нису погодни за плоче, кошуљице и масивне подлоге. Производ мора имати максималну површину контакта са оплатом и бити довољно танкослојни.

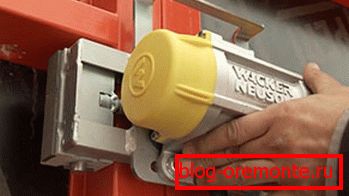

Процес монтирања мотора на оплату.

Овде коришћени мотори су углавном високофреквентни (карактеристични су и за уређаје на површини), који омогућавају полагање бетона на најквалитетнији начин и добијање снажног производа са висококвалитетном геометријом.

Обрати пажњу! У изградњи стубова, зидова и грла са честим ојачањем, уопште нема алтернатива спољним вибраторима, с обзиром на то да дубински уређаји једноставно неће проћи кроз алат.

Прављење вибраца код куће

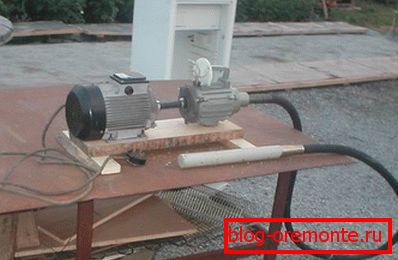

Можете сами направити јединицу за вибрације.

Ако не желите купити или узети конкретни вибратор за изнајмљивање, онда ће вам наша упутства помоћи да то направите сами:

  1. Вијци су направљени од челичног цилиндра пречника 40 мм, у којем се на лежајевима поставља челична шипка, на коју је краћа комада челичне шипке квадратне секције заварена на страну. Један крај цилиндра затворен је поклопцем на навој или припремљен, а од другог извадити осовину и направити пролазну рупу на њој за причвршћивање помоћу чепа;

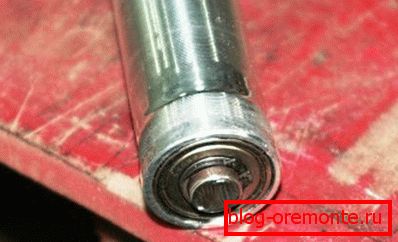

Излаз за вратило са једне стране.
  1. Флексибилно вратило је израђено од армираног гуменог црева, унутар чега је постављен челични кабел са аутомобила или кабла за чишћење канализационих канала. На крајевима кабла заварите сегменте шипке помоћу којих ће бити причвршћени на вратило мотора и вратило на крају;

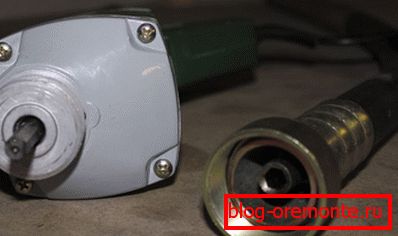

Веза са осовином мотора може бити октаедрична.
  1. Као мотор, најбоље је користити моћну млинчицу, јер је његова фреквенција ротације максимална. Такође погодна снажна бушилица.

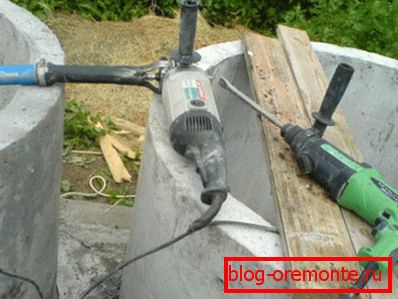

Боље је користити снажну млину.
  1. Боље је затворити зглоб са гуменим цевима и оковратницима од продирања прашине и малтера, посебно за лежајеве маце.. Сама маца мора бити прекривена пластичном или гуменом кућиштем како би се избегла корозија од контакта са бетоном.
Сви механизми треба пажљиво заштитити.

  Обрати пажњу! Пазите да вода, раствор или прашина не стигну до лежајева, у супротном могу загушити и оштетити мотор.

Закључак

За различите бетонске радове нужно користите дубински, спољашњи или површински вибратор за бетон.

Видео у овом чланку ће вам помоћи да разумете како се стајлинг врши са вибрацијама.
