Зидне бетонске плоче: стандарди и захтеви

Према ком се регулаторни документи налазе бетонски панели за зидове? По којим знацима су класификовани? Како прочитати етикетирање панела? Како је испоручена серија ових производа купцу документована? Погледајмо ова питања.

Регулаторни документи

Морамо испитати два документа који регулишу производњу производа од интереса за нас.

1. ГОСТ 11024-84 садржи листу техничких захтева за спољашње зидне плоче са и без ојачања.

Корисно: газиране зидне плоче (према тексту документа - направљене од аутоклавираног ћелијског бетона) такође потпадају под њену акцију.

1. Одвојено, разматрамо интерни документ дизајнерског бироа именом А.А. Иакусхев специјализиран за архитектонске и грађевинске системе и нове технологије у грађевинарству. Садржи препоруке за дизајн трослојних панела са унутрашњим слојем топлотне изолације екструдиране полистиренске пене.

ГОСТ 11024-84

Хајде да истражимо главне тачке документа.

Класификација

Спољни панели су класификовани према три карактеристике:

1. Задатак за структуру зграде. Могуће су следеће опције:

1. Производи за приземље.
2. Производи за техничке подруме или постоље.
3. Панели за поткровље.

Титлови

С обзиром на класификацију, бетонски зидни панели су подељени на неколико типова.

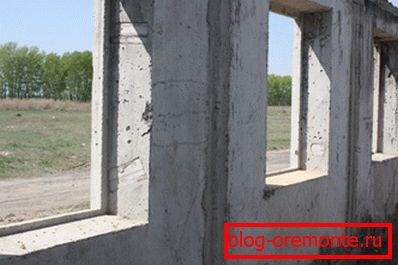

За надземне етаже:

За подруме и техничка подрума:

За таванице:

Димензије

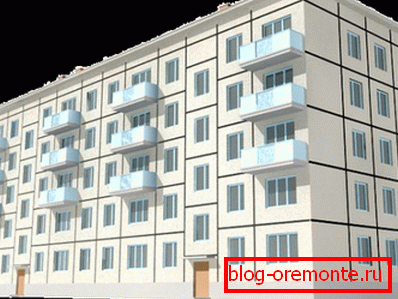

Пре него што дате вриједности величина, вриједи објаснити значење једног израза.

Референца: величина координације - вриједност која дефинира границе модуларног простора у једном од смјерова. Једноставно речено, ово је дужина или висина одсека фасаде која одговара једном панелу и укључује део дебљине слоја.

Марки бетона

Који се бетон користи за слојеве панела за различите намене?

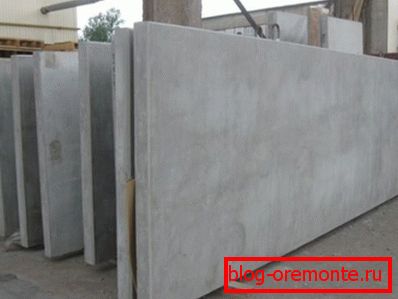

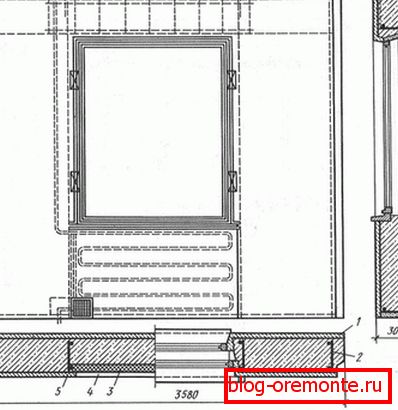

• У једно-слојним производима могу се користити брендови лаких бетона М50 - М150 и мобилни брендови са аутоклавираним бетоном М25 - М100.

Имајте на уму: ћелијски бетон лоше толерише ударно оптерећење. За мале технолошке рупе, идеално решење је дијамантско бушење рупа у бетону. То, као и сечење армираног бетона са дијамантским круговима, оставиће идеално глатке ивице и неће излагати структуру ризику од пукотина.

• За носни слој двослојних континуалних панела може се користити тежак бетон М150 и изнад или лаган (од М100). Термоизолациони слој је направљен од лаког бетона М35 - М75 великих пор.
• Спољашњи и унутрашњи слојеви континуалних трослојних панела су направљени од тешког (М150 и изнад) и лаког (М100 и изнад) бетона. Везе између ових слојева захтевају обавезну армирање и израђују се од лаких (од степена М75) или тешког (од М150) бетона.
• Унутрашњи слој двослојног производа са екраном (густи заштитни слој окренут према улици, одвојен ваздушним јастуком) формиран је од светлосног или ћелијског бетона. У првом случају користи се ознака М50 и више; у другом - М25 и изнад. За производњу екрана користе се тешки (од М150) и светлосни (од М75) бетон.
• За трослојне панеле са захтевима екрана су нешто строжији: за унутрашњи слој - тежак (М150 и виши) или светло (од М100 за носаче и од М75 за носеће плоче); за екран - тежак (од М150) или светло (од М75) бетон.

Површине

Тип површина (спољни и унутрашњи) може се такође разликовати у зависности од жеље грађевинске организације. Категорије површина се означавају словом А и бројем од 2 до 7:

Занимљиво: опћенито, панели са површинама типа А6 се не користе у стамбеном објекту. Међутим, стил поткровља претворио је старе идеје о дизајну наопачке: груба површина сировог бетона се не користи само, већ се и имитира другим материјалима.

Маркировка

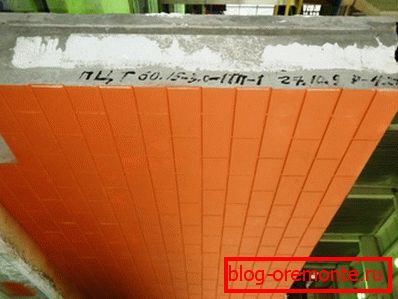

Примјен је маркером или печатован на вертикалном крају производа који није окренут према врху.

Имајте на уму: поред тога, панел може садржати упутства у вези са тачкама тачака током операција утовара.

Ознака се састоји од три алфанумеричке групе.

Они одговарају описују:

1. Тип и димензије производа.
2. Тип и марку бетона. Для многослойных панелей указываются характеристики несущего слоя. Буква «Т» обозначает тяжелый бетон, «Л» - легкий, «Я» - ячеистый.
3. Особые характеристики или предназначенность для особых эксплуатационных условий. Так, буква «С» обозначает повышенную сейсмостойкость (свыше 7 баллов), буква «М» - морозостойкость, устойчивость к пониженным (от -40 и ниже) температурам.

Као пример, размотримо ознаку производа типа 3Х величине 2990 к 2865 к 350 мм са слојем лежаја од тешког бетона М200.

Панел је отпоран на мраз преко -40Ц и намењен је за сеизмичка подручја.

1. В первой группе будут присутствовать тип и размеры, указанные в дециметрах для длины, высоты и в сантиметрах для толщины: 3нс30.29.35.
2. Тип и бренд слоја носача означава група 200Т.
3. Сеизмичка и отпорност на мраз ће се одразити у име слова ЦМ.

Као резултат, етикетирање производа ће имати облик 3ЦХ30.29.35-200Т-ЦМ.

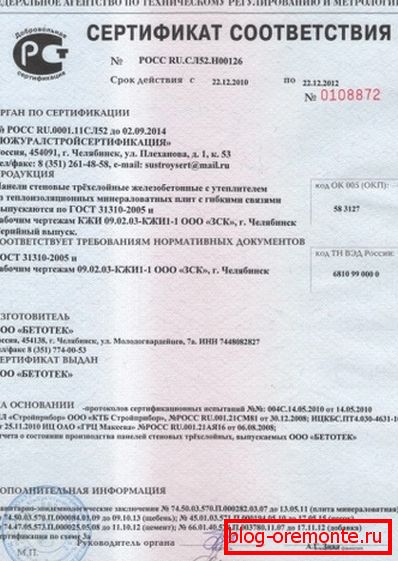

Пратећа документа

Упутства за попуњавање докумената који прате серију зидних панела нису садржани у тексту стандарда; међутим, списак је обавезан за све производе произведене у складу са његовим захтјевима.

Дакле, у пратећим документима су назначени:

• Име и адреса произвођача.
• Датум издавања сертификата о квалитету и његовог броја.

• Лот број предмета.
• Комплетна листа брандова дизајна у партији, која указује на број производа из сваког типа.
• Датум производње производа.
• Означите снагу бетона и његове класе.
• Регулаторни документ (уопште - ГОСТ 11024-84, мање речи - договорено са ТУ купцем).

Имајте на уму: у вишеслојним панелима, класа и степен јачине бетона су назначени за сваки слој.

Транспорт, утовар

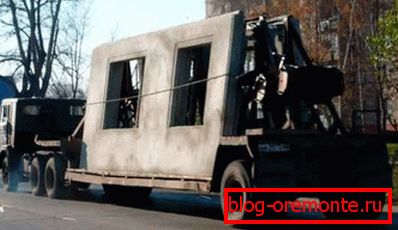

Панели се транспортују специјално опремљеним возилима у усправном положају. За вишеслојне производе је још један захтев: носачи се налазе на страни носивог слоја. Цена неусклађености са захтевима за транспорт је велика вероватноћа истовараће серије оштећених: тресење током транспорта, заједно са огромном масом производа, у великој мјери може оштетити.

Између панела се постављају дрвене подлоге дебљине не мањим од 3 цм. Складиштење се одвија под истим условима: вертикално или нагнуто мјесто, дрвене подлоге.

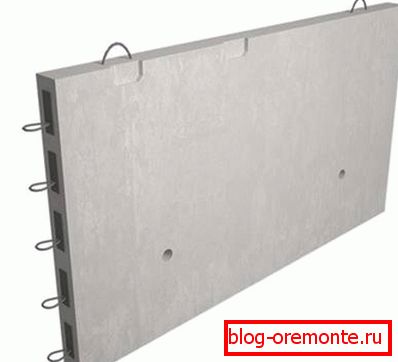

За утовар и истовар се најчешће користе монтажне петље. Јасно је да се истовар није ручно извршио (неколико тона масе, сећаш се?), Али уз помоћ лифтинг опреме.

Препоруке за пројектовање изолованих стиропорних пена

Пошто су ови производи произведени по истим стандардима као и сви остали, проучићемо само кључне тачке документа.

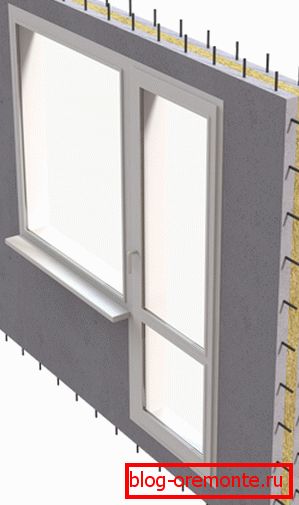

Изолација се налази између два слоја армираног бетона (тежак или лаган). У овом случају се не примењују ћелијски типови бетона: њихова главна функција се претпоставља изолацијом бетонских производа.

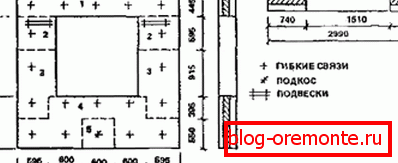

Спољашњи и унутрашњи слојеви могу се повезати са армираним бетонским клијештима или флексибилним спојевима од материјала који је отпоран на корозију (арматура од стаклопластике или челика отпорна на рје).

Предња страна производа је опремљена заштитним и декоративним слојем.

Листа решења предложених у документу је прилично честа:

1. Облоге од плочица (плочице или плочице од декоративног бетона).

1. Слој декоративног малтера.
2. Фасадне боје.

Панели су намијењени за стамбене, индустријске и јавне зграде висине до 75 метара, што одговара 20-25 катова (у зависности од висине плафона).

Производи у којима су спољашњи и унутрашњи јаки слојеви повезани флексибилни мостови су више отпорни на сеизмичност (до 9 тачака), али мање отпорни на топлоту (од -60 до + 45 ° С у односу на опсег од -60 - +75 за панеле са тврдим армираним бетонским затварачима).

Означавање је нешто другачије од оног који је претходно проучаван документ. Тип панела садржи индикацију врсте веза између јаких слојева (ф - крута, г - флексибилна) и могућност употребе као носача (производи са носачима означени словом Х).

Дакле, производ ЗНТСНг - трослојни подрумски панел, који може обављати функцију носача и повезан је са флексибилним везама.

Закључак

Надамо се да безбројних табела и наслова не задовољава читалачку радозналост. Као и обично, видео у овом чланку ће му понудити додатне информације о предмету. Успјех у изградњи!
