У Русији, где се снажна веза са традиционалним кулоном са троугластим кровом, кровни кров се сматра нестварним и неприкладним за стамбену зграду. Али за изградњу привредних објеката и зграда на фармама не постоји ништа лакше и економичније. Стога, ако сте замишљали изградњу гараже, купатила, шупе, царпорта, обавезно проучите структуру кровишта саграђеног крова, да га монтирате сопственим рукама, а да не укључите запослене.

Дизајн карактеристике

Систем кровне кровне конструкције са једним нагибом је поједностављена половина двоструког нагиба. Његове предности:

•  Мала тежина. Мала тежина конструкције омогућава вам да изграђујете од огреботине или реконструишете кров, без измене у темељ, без јачања. Ово је велики плус, пошто трошкови изградње темеља, чак и с властитим рукама, представљају око трећину трошкова читаве зграде.
• Доступност материјала. Пошто се кровни систем састоји углавном од дрвета, јефтиног материјала који се сакупља и продаје свуда у централној Русији, па је растојање од продавнице до градилишта минимално. Цена градње је прихватљива за сваки буџет.
• Једноставна инсталација. Типично, плата професионалних кровних мајстора износи 50% од трошкова изградње крова. Због тога, овај дизајн са елементарним трусс системом омогућава смањење трошкова тако што одбија да запосли независне раднике и монтира шпорете саграђеног крова сопственим рукама.

Упркос очигледним предностима, немогуће је споменути недостатке ове врсте крова:

•  Ниска енергетска ефикасност. Због чињенице да је ваздушни јаз празног крова, који служи као природни слој топлотне изолације, мањи од истог растојања од крова са двоструким нагибом, није довољно да се спречи губитак топлоте. Кров је направљен од материјала са високом топлотном проводљивошћу, тако да је током лета веома вруће, хлади се зими, преносе топлоту или хладно у кровне просторије. Да би се елиминисао овај недостатак, неопходно је организирати детаљнију изолацију и вентилацију просторија својим рукама.
• Немогућност опремити поткровље. За неке власнике кућа, поткровље је неопходно, али га је тешко опремити под једносмерним кровом. Али на површини падине са малим нагибом погодно је поставити соларне батерије, резервоаре за грејање воде, па чак и малу платформу за опуштање и сунчање.
• Формирање снијега и сњежних падавина. Овај проблем је релевантан за фармске зграде у близини главне стамбене зграде. Снег склизне са стрмим косинама крова куће и задржава се на плиткој гаражи. Међутим, ако правилно извршите израчунавање, изаберите одговарајући материјал, овај недостатак неће бринути власнике.

Градјевински трус систем

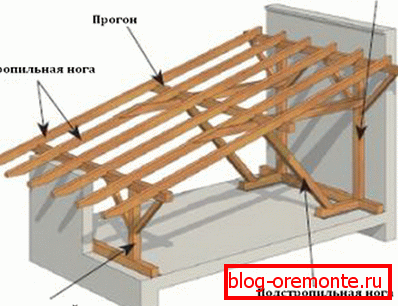

Појединачни кровни систем не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:

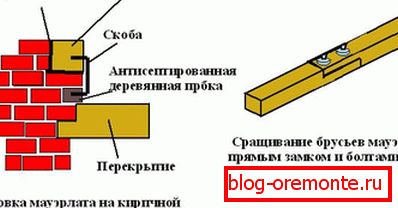

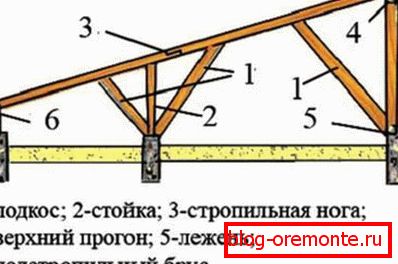

1. Мауерлат Снажна, масивна основа направљена од шипке са пресеком од 150к150 мм. Мауерлат је причвршћен на горњем делу зидова тако да узима тежину крова над собом и преусмерава га на темељ. Није инсталиран само у кућама хлодовине и дрвета, у којима задаци Мауерлата врше горњу круну лог куће. У опекарским структурама или гаса силикатне муље дуж горње ивице зида, формира се оплата и излази бетонска кошуљица.
2.  Рафтер ногу. Шкаре су глатке, издржљиве дрвене шипке с одсечком од 50к150 мм или 100к150 мм. Они се налазе на зидовима, формирајући геометрију косина. Корак између две ноге ногу је изабран између 60-120 цм. Потребно је имати у виду да је и ретка и сувише честа корака непожељна: ако је шницле неразумно много, дизајн ће бити сувише тежак, ако не довољно, неће се одржати тежина материјала за кровове. рафтерс дефинишу инжењерски прорачун.
3. Струт Такође се зове додатни елемент подупирача. Она одступа од постоља под углом, подржавајући средњи део шкафа, спрјечавајући његову дистанцу. Стубови су такође направљени од дрвета, плоче са профилом од 50к150 мм.
4. Рацк Вертикална подупирача, која са једне стране стоји на носачу, док друга подржава рафтерску ногу, преносећи своју тежину на темељ зграде. Висина између постова би требало да буде 1,2-1,5 м, већа растојања не пружају адекватну подршку.
5. Лежи Израђени су од истог материјала као плоча, она врши исте функције као и разлика која је инсталирана на унутрашњим зидовима.
6. Сцрамбле Хоризонтално постављена табла која повезује два стуба како би се спречила ширење.
7. Филли. Користите ако дужина ногу ногу није довољна за изградњу надстрешнице крова. Ово су плоче мањег дијела, помоћу којих се шприцеви проширују. Растојање од постоља до краја фила мора бити најмање 40 цм.

Врсте кровних система

У зависности од изгледа конструкције, користе се различите врсте трусс система за уградњу једностраног крова, који најспорније одговарају наведеним условима:

•  Изузетно Посебност лежи у чињеници да су суспендовани шпорети монтирани само у зградама са унутрашњим носачима носача. Важно је за изградњу њихових цигли или блокова, али ако је дрвена или логарска кућа направљена у преграду са унутрашњим зидом, онда је погодна за то. Шема надвишења укључује додатне пратеће елементе: стубове, пурлинс, контракције, савијене подлоге и подупираче. Што је већа површина и тежина једнокрилног крова, више помоћних делова. Стога је могуће блокирати конструкцију, удаљеност између зидова у којој је више од 12 м, уколико у њој има два држача носача.



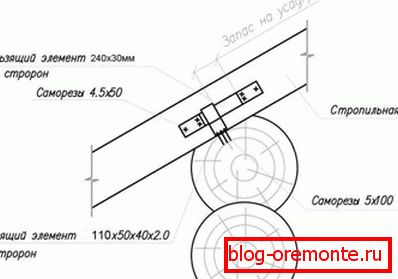

• Клизање. Коришћени су клизна шкаре за изградњу дрвених и дрвених дрвних зграда. Искусни градитељи кажу да се дрвене зграде смањивају током првих 5-6 година након монтаже, у првој години рада губи до 15% висине. Дакле, ако их опремите кровом са крутим носачем, кров ће се упалити, временом ће га морати преуредити. Међутим, клизне шипке на дну имају причвршћиваче типа клизача, стога, када се кућа за кућу сруши, кров није деформисан, већ је подешен.

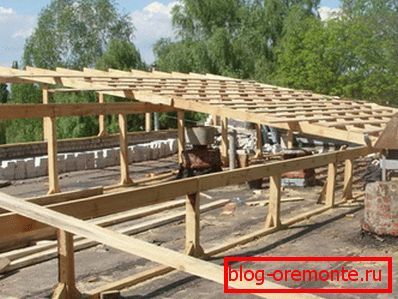

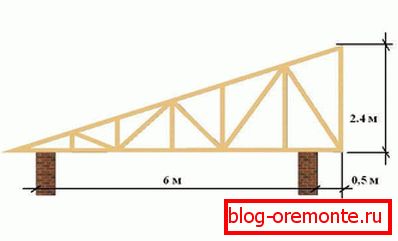

• Висе. Овај кровни систем се не ослања на унутрашње преграде, користе се само спољни зидови. Најчешће, за такву конструкцију, грађевински оквир је изграђен са зидовима исте висине. Да би се нагиб нагиба подесио помоћу сталка од дрвета. Рафтер труссес - уређај који се састоји од сталка, затезања, рафтера и, ако је потребно, подупирача, који се сакупљају на тлу. Изгледају као прави троугао, у којем су хипотенуза шпалери, мала нога је струт, а велика је удисање. Да би се монтирале фасаде, привремени подови изграђују се на подним гредама, способним да подрже тежину радника и носача. Погодно ако растојање између зидова не прелази 4,5 м.

Опције дизајна

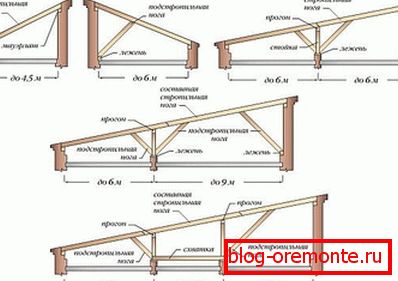

Да би се разумели који елементи треба да има кројачки систем вашег сводног крова, шта би требало да буде корак између њих, потребно је да измерите дужину и ширину зграде, одредите растојање између носача. Ако су објекти Дина:

• 4, 5 метара и мање. Ако је раздаљина између партиција мала, можете одабрати најједноставнију опцију, која се састоји од чврсто фиксираних Мауерлат и рафтер ногу. Инсталација не изазива значајне потешкоће, може се направити ручно. Ова метода се користи за мала амбијента: гараже, шупе, уличне тоалете.
• 4,5-6 м. Ако растојање прелази препоручене вриједности, шестометарски рафтерс који немају подлогу на унутрашњој прегради ће се сагнути под сопственом тежином. Због тога, трусс систем треба ојачати са подупирачима који се налазе на поду монтираном на подну гред.
• До 12 м. Ако дужина крова прелази 12 метара, инсталирајте најмање једну рацк на којој се наслони. Корак између шкаре и регала не сме бити већи од 1,2-1,5 м.
• До 16 м. За конструкције, удаљеност између зидова у којој је већа од 16 м, неопходно је уградити барем двије полице, причвршћене плочом, вишезмерних подупирача. Овај рафтер систем се користи изузетно ретко, погодан је за уређење великих шопова за држање стоке или складишта.

Требало би схватити да што је већа зграда, што је комплекснији систем трусс-а који је потребно, то је мањи корак између шкаре. С обзиром да је стандардна дужина резане грађе 6 метара, структуре чија ширина прелази 4,5, захтевају производњу композитних носећих ногу, који се састоје од једне или двије плоче спојене преклапањем од 50 цм.

Израда пројекта

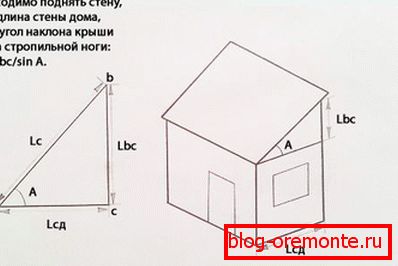

Дакле, кровни кров има облик троугла, неке од дужине које знамо, а остатак се може израчунати помоћу тригонометријских формул познатих свима из школе. Претпоставимо да је хипотенуза главна нога, означавамо је Лц. Тада је сегмент Лбц нога, висина зида од подних греда до гребена. Дакле, Лцд је ширина куће, А је угао нагиба нагиба (изабран или израчунат). Сада све зависи од којих странака знамо:

• Ако су постављена ширина куће и висина зида од плафона до гребена, онда израчунавамо угао нагиба помоћу калкулатора: тгА = Лбц / Лцд;
• Ако су познати угао нагиба и ширина конструкције, израчунамо висину подизања зида: Лбц = тгА * Лцд;
• Када се утврди ширина зграде и угао нагиба нагиба, може се израчунати дужина шипке: Лц = Лцд / цосА.

После израцунавања, направљена је схема на којој се примењују добљене димензије. Поједностављени цртеж такође одражава корак између фурнира.

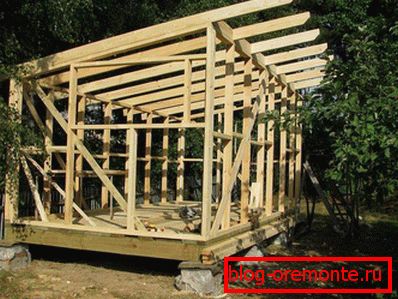

Изградите трус систем

Пошто редослед рада зависи од врсте трусс система, анализирамо како изградити једносмерни кров за гаражу ширине 4,5 м својим властитим рукама.Када димензије објекта дозвољавају, можете учинити са изградњом најједноставнијег типа једностраних кровних система:

1. Након подигнутих преградних зидова, имајући крај у облику правоугаоног троугла, преграде на којима ће се наслањати одлагати су водонепропусне пре уградње плоче за напајање. За ту сврху, рубероид је преклопљен за два или три пута или посебан филм.
2. На зид је постављен ојачани појас: поставља се оплата, уграђује се арматура и улива вискозни бетон. Предпремљене рупе за монтажу Мауерлат. Пре фиксирања траке за подршку, третира се заштитом од биогорива. Причврстите сидрне вијке Мауерлат.



3. Затим припремите шпорете. Куповане плоче су распродате сопственим рукама, имајући у виду да скелетна нога мора да формира кровни надстрешник од 40-50 цм са обе стране. Један рафтер подигните и означите место за везивање испод плоче за напајање. Преостале ноге су направљене према овом узорку.
4. Поставили су задње и предње рафтере сопственим рукама, истезање линије за пецање између њих, уз које су преостале рафт ноге инсталиране и нивелисане. Оптимално, ако је корак између њих 50-80 цм.



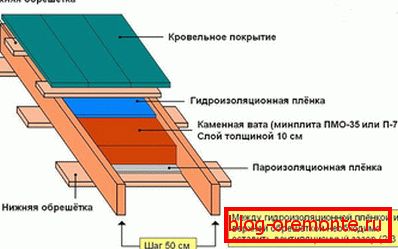

5. Следи уређај обресхетки, чврста или решеткаста. Чврста је погодна за мекане врсте кровова и направљена је од шперплоче од лима. Решетка састоји се од необрађених плоча, монтираних вертикално на рафтерс, који се користе за металне подне облоге и профилиране лимове. Висина између елемената лајсне зависи од тежине кровног материјала.
