Дизајн и изградња мансард крова - дијаграми и цртежи

Када људи почну да граде кућу, ретко мисле да ће се састав породице ускоро променити. Шта урадити ако вам је потребан додатни животни простор, и да проширите стан кроз проширења је немогуће због мале површине земљишта? Изградња мансардног крова решава проблем недостатка простора, може се монтирати само на обновљену кућу или реконструисати постојећи кров.

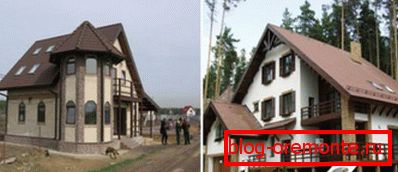

Типови крова Мансарда

Група кровова обухвата све врсте крова, под косинама од којих можете опремити стан. Према стандардима зграде, поткровље се разликује од поткровља висином плафона погодним за људско становање и присуством природног светла. Следећи типови крова су погодни за уградњу поткровља:

1. Габле Класичан кров куће, који се састоји од два стаза. Да би се ефикасно користило подручје поткровља, елементи трусног система се померају ближе зидовима. Због стрмине косина, висина бочних зидова их чини неприкладним за живот, али на том месту је погодно имати полице и штандове. Угао нагиба нагнутих равни крова куће за таванско уређење би требао бити прилично стрм, та мјера доводи до повећања масе структуре и повећања трошкова изградње.

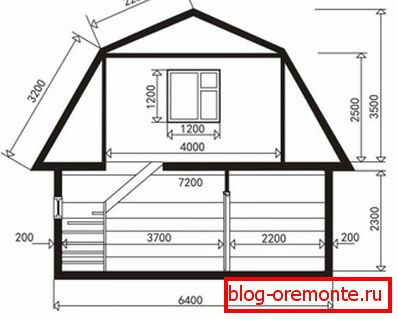

2. Брокен. Ово је коси кров, чији косини су формирани са две равни са различитим угловима нагиба. Горњи, коси део крова омогућава вам да повећате висину плафона на прихватљив ниво у већој таванској области. Доња косина су стрма од горњих, зато је боље исцедити течност са површине и не заробити снежне масе. Уређај мансардног крова сломљеног типа је компликованији и тежи више због великог кровног система. Ова опција је оптимална за малу приватну кућу. Изградња сломљеног крова је тежак процес који захтијева професионалне вјештине и искуство.
3. Цхетирекхскатнаиа. Кукурузне и полу-нагомилане варијанте четвероструког крова су такође погодне за уређење таванске собе. Хип косине, делимично или потпуно замењивши две жлебове куће, смањују ефикасност ове опције. А сложеност инсталације и значајна тежина конструкције подразумевају финансијске трошкове за постављање дубоких темељних и елемената дрвеног оквира крова. Стога, постављање поткровља испод лукова четтирехскатнои кровних места само реконструише стару кућу.

Куће са кровом било које врсте могу бити опремљене са поткровљем, али рад са куком, једноструки и асиметрични је тежи и скупији, боље је напустити ове опције у корист више рационалних - двоструких или сломљених кровова.

Врсте таванског простора

Грејани тавански простор је права алтернатива другом стамбеном поду дрвене или цигле куће. Чињеница је да је повећање броја подова зграде повезано са значајним трошковима за капиталну фондацију и изградњу степеница. У зависности од расположиве површине и потреба власника куће користе се различите конфигурације таванице:

• Један ниво. Под сломљеним или равним косинама приводног крова има само један стан. Изградња поткровља ове врсте није повезана са повећањем тежине крова, тако да је погодна за зграде у изградњи и реконструкцију. Да би извршили израчунавање и изградили цртеж једнослојног поткровља, чак можете и без икаквог искуства. Према грађевинским стандардима висина плафона у стамбеној зони требала би бити 2,5 м или више.
• Једноставни ниво са даљинском конзолом. Конзолни мансардни кровни уређај са конзолама постављен је под асиметрични кров. Да би се повећао површина стана, његов део се спроводи до граница периметра структуре. Излазни део поткровља, на основу стубова, прилагођен је паркингу или гаражи. Кров куће са конзолама је асиметричан, главни дио куће покривен је кровом са двоструким нагибом, а конзола је једнократна површина. Конзолни поглед на поткровље постављен је за инсталацију вертикалних прозора за природно осветљење. Међутим, за стварање пројекта и цртежа такве сложености могу да раде професионални архитекте, а сложена шема трусс система није погодна за самоносновање.
• Два нивоа. Ако висина крова прелази 5 м, онда у поткровљу можете опремити две просторије лоциране на различитим нивоима и повезати степеницама. Овај тип поткровља не гради на постојећим кућама. Просторије на два нивоа планирају се у фази пројектовања, узимају се у обзир приликом креирања темељних цртежа. Заједнички распоред трусс система посебно је развијен за сложену, асиметричну геометрију кровних нагиба. Други ниво поткровља заснован је на колонама, тако да поузданост дизајна директно зависи од тачности калкулација и професионализма архитекте.

Дизајнери могу створити стварне ремеке из конзоле и двокреветних поткровних соба, користећи панорамско освјетљење, опремање стакленика, расадника или спаваће собе испуњене свјежим зраком и свјетлом, али једноставан једноставнији дизајн је погоднији за самоносновање.

Предности поткровља

Власници кућа покушавају да искористе сваку прилику да рационализују трошкове у грађевинарству, тако да не пропустите прилику да искористите простор испод крова куће. Ова опција повећања корисне површине куће има следеће предности:

1. Минимална цена од 1 квадрата. м стамбеног простора. Због чињенице да опрема у поткровљу није повезана са повећањем трошкова изградње темеља, трошкови сваког метра у кући су јефтинији него код изградње двоспратних зграда.
2. Рационализација трошкова грејања. Зрачни џеп између пода и таванског плафона не дозвољава топлоту коју грејалице излазе кроз кров. Ваздух не преноси топлоту добро, тако да ће бити топлије на првом спрату зграде, што доводи до уштеде енергије.
3. Готови изглед. Поткровље чини да кућа изгледа комплетно и хармонично, омогућава вам опремање балкона, паркинга или гараже.
4. Брзина градње. Током изградње поткровља у стамбеној кући, добро, обавезно зауставите експлоатацију првог спрата. Брзина инсталације вам омогућава да завршите рад на опреми поткровља током недеље.
5. Минимални трошкови. Искусни градитељи тврде да не постоји јефтинији начин да се добије неколико квадратних метара.

Да би опремили поткровницу, дужина завршног зида зграде мора да пређе 4,5 м, а површина куће је више од 7 квадратних метара. м, препоручени однос висине до површине - ?.

Поткровље природног осветљења

Присуство природног осветљења је предуслов који мора бити задовољен да простор на тавану сматра се стамбеном у складу са грађевинским кодовима. Постоје два начина да се то организује.

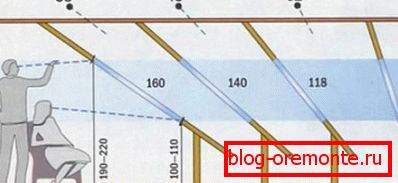

• Уградња вертикалних прозора. Ово је најлакши и најјефтинији излаз. Вертикални типови прозора су постављени на жлебове, стога овај метод није погодан за хипер кров и једносмерни кров. Оптималан распоред прозора - на висини од 1,2 м од пода, ово вам омогућава максимално коришћење природног светла током дана.
• Уградња панорамских прозора. Панорамски прозори припадају и вертикалном типу, одликује их велика површина прозирне конструкције. Њихова монтажа се користи за отварање погледа на живописну околину. С обзиром да панорамски прозор замењује велики део забодне траке, његов оквир мора бити посебно ојачан да подржи тежину крова. Трошкови панорамских прозора панорамских прозора повремено прелазе цену обичне вертикале.

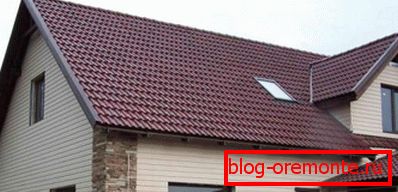

• Монтажа кровних прозора. Дормер-виндовс не монтирају жлебове, већ директно у кровне падине. Због своје локације, они су изложени истом оптерећењу као и површина крова. Кровни прозори опремају отпорно на ударце, запечаћено стакло са заштитом од нечистоће и ојачаним рамом. Захваљујући овим карактеристикама, они издржавају огромну масу снега, не излазе у кишницу, не прекидају се од удара града и гране. Израђују кровне прозоре са различитим механизмом отварања - шарнири, окретљиви, комбиновани, постоје чак и модели који се трансформишу у мали балкон.

Приликом избора прозора за поткровље, имајте на уму да мора бити у сагласности са материјалом за кровове, укупна површина прозора не може бити већа од једне трећине површине косина, а величина прозирне конструкције директно зависи од угла нагиба.

Вентилацијска опрема

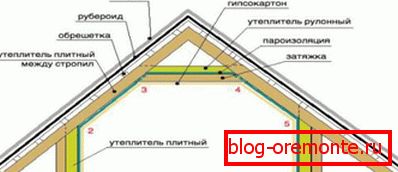

Ако ћете се загрејати и загрејати поткровље, мора бити опремљен присилном вентилацијом. Простор испод крова хладно је вентилиран сам по прозорима. У висококвалитетном изолованом поткровљу, нарушава се природна циркулација ваздуха, што га чини дном, влажним и неудобним. Да би се избегли такви проблеми, инсталација је неопходна:

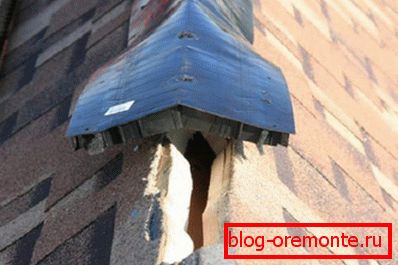

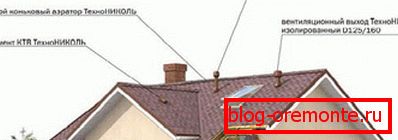

1. Хидрогенатор. Овај уређај је инсталиран дуж везе са гребеном. Кроз систем рупа, загрејан ваздух излази. Дизајн аератор гребена не дозвољава инсектима и влагом да продре испод крова.

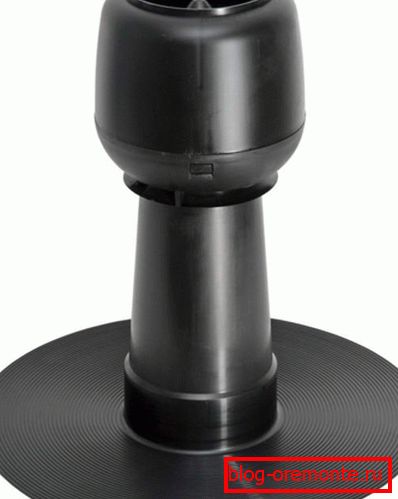

2. Поинт аераторс. Дот аератори се постављају на равни, повољни и покривени кровови који немају повезивање гребена. Уз њихову помоћ, кровна торта "дише", даје влагу у атмосферу, не трпи кондензат, што смањује ефикасност изолације. Распоред аераторских точкова - 1 комад по 20 квадратних метара. м
3. Еавес продуцтс Кроз ове елементе, који се налазе под надстрешницом крова, извлачи се свеж ваздух.

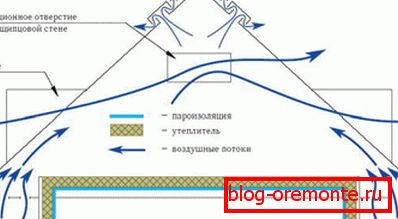

Систем за вентилацију који ради за рад доводи ваздух да циркулише помоћу конвекције - особине топлог ваздуха се повећавају до врха, ослобађајући простор за хладан ваздух који се покупи са улице. Тиме ће се повећати животни систем тренда, кровни материјал, заштитити од плесни и влажности, а такође и створити пријатну микроклиму на тавану.

Постоје готови цртежи мансардних кровова стандардне величине доступне за уградњу ручно, ако сте неискусни градитељ, онда ће најсигурнија ствар бити заустављање на таквим опцијама.
