Тешко је замислити кућу без зидова, али је једноставно немогуће замислити без крова. Кров штити унутрашњост хладноће, кише и снега, захваљујући својој кући постаје атрактиван, завршни изглед. Ни међу најразличитијим опцијама је кровни кров, трајни дизајн који гарантује дуг рад и сигурност.

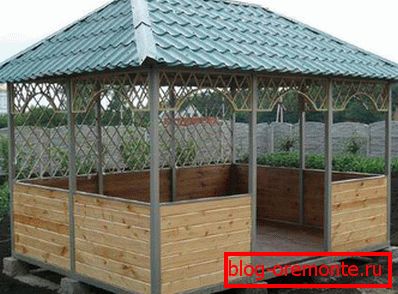

Дизајнери у пуној сили користе све могућности кровног крова, примјењујући га у пројектима кућа с стамбеним тавићем, уловним прозорима, спаваћим прозорима, балконима. Модерни материјали за кровове омогућавају хармоничном уклапању у било који архитектонски стил. Хип кров изгледа одлично на малом сјенику, вртној кући или презентативној викендици. А од чега се састоји и како га саградити, рећи ћемо у нашем чланку.

Изглед

Кровни покривач се односи на четвороструко, јер се формира артикулацијом четири рампе. За разлику од двукхскатних сорти са габлес, он их нема, на овом месту су кукови. Хип косине, које се зову и крајња лица, формирају посебни елементи трусс система - коси ноге ногу и имају триангуларни облик. Друга два косина у облику трапезног назива фронт.

Кровни уређај типа кука састоји се од следећих компоненти:

1. Коњ. Врх крова кичме, линија која повезује фрезере, чија је дужина нешто мања од укупне дужине куће.
2. Кукови. Две трокутасте стазе, замењујући фасаде куће. Они почињу од краја скејтета, и испумпавају надувавање на нивоу мауерлат-а.
3. Трапезни стингрији. Рампе, које имају облик трапезоида, формирају их обични рафтерс.
4. Навлаке Део крова, који се простире изван периметра куће, обликује се издужењем рафтних ногу или корпуса. Надстрешник крова крова је изузетно потребан, јер штити површину зидова од влаге, повећавајући њихов вијек трајања.

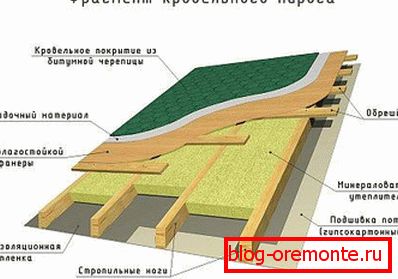

5. Рафтер систем. Склоп елемената скелета крова кичме, који носи тежину кровне пите, формирају угао нагиба нагиба.
6. Кровни покривач. Материјал у облику лимова, ролни или појединачних модула, који служе за водоотпорни кров, штите га од кише, снега и хладноће.



7. Драин. Елементи дренажног система прикупљају и одводе вишак влаге са површине крова у канализациону канализацију. Одвод је унутрашњи и спољашњи. На крову кукова обично се користи друга опција, која се састоји од ланца за довод воде, олука и дренажне цијеви.
8. Снежне замке. Металне странице постављене на доњем делу крова за заштиту од клизања снежних маса са падина након дужег снега.

Дизајн крова кичме, односно његовог трусс система, састоји се од таквог геометријског облика као троугао, са највећом чврстошћу и поузданошћу.

Плусес оф цонструцтион

Архитекти и дизајнери активно користе кров кревета, јер имају следеће предности:

• Нагнуте косине нагиба побољшавају аеродинамичка својства крова, смањујући ефекат пловидбе. Због тога се може користити чак иу подручјима са изузетно снажним ветровима.
• Широк асортиман угла кретања омогућава вам да изаберете прави избор за климатску зону изградње. Користе стрме косине где је оптерећење снега висок, а количина падавина је висока. Нежне падине се препоручују у ветровитим подручјима, гдје постоји вјероватноћа срушења крова с прилично снажним нагибима.
• Кровни покривачи омогућавају коришћење кровног простора као животног простора због довољно високих плафона.
• Повољни и јефтини материјали чине цену изградње погодним чак и за скроман буџет.
• Дизајн крова крова је прилично једноставан за монтажу, стога је погодан за изградњу сопственим рукама. Штавише, чак и неискусни извођачи могу да се суоче са овим радом, уз помоћ стручног консултанта.
• Кровни хип-тип изгледа заиста елегантан и пријатан. Дакле, не постоји боља опција за викендице и техничке градске куће.

Дизајн конз

Упркос горе наведеним предностима, кров овог типа има неке карактеристике које се морају размотрити прије почетка изградње:

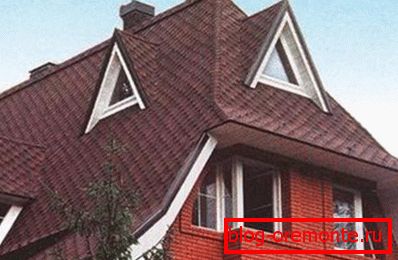

1. Одсуство жлебова не омогућава организовање вертикалног осветљења, пошто нема могућности инсталирања обичних прозора. Уместо тога, уградите мансард, скупљи и тежи за инсталацију.
2. Повећање углова нагиба нагиба крова крова повећава потрошњу грађевинског материјала, што чини изградњу скупље.
3. Сложеност изградње трусс система чини вас да се обратите професионалним дизајнерским фирмама чије су услуге скупе.
4. Дизајн, који се састоји од скупа елемената, има велику тежину, која се може одржати само чврстом капиталном фондацијом, чији је уређај скуп.

Као што сте приметили, мана крова кичме се углавном односи на финансијску страну проблема. Због тога је важно израдити и процијенити како би планирали и контролисали трошкове.

Врсте кровова

Хип кров имеет множество вариаций, которые отличает внешний вид и внутреннее устройство:

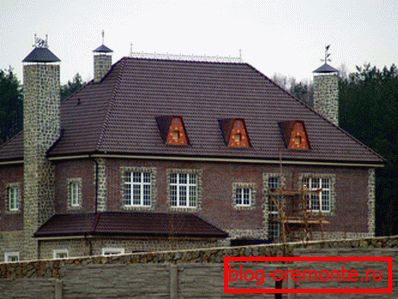

• Хип. Класична, каноничка верзија крова, која се састоји од четири стазе - два трапезна и два троугла. Падине се завршавају на истом нивоу, а у горњем делу налазе се у гребену. Најчешће се на овај начин преклапају просторије правоугаоног облика.



• Гуттер Дутцх. Њен уређај се разликује од класичних скраћених косина кукова, који не у потпуности замењују педимент, већ их своде на трапезни облик. Кукови могу бити врло малени, готово украсни или довољно велики да уградјују спаваоницу која изгледа веома прикладно.



• Дански полутврди. Можете се расправљати о томе какав кров припада двухскатном или хипу. Његова "зест" је у томе што кукови не почињу са самог гребена, већ испод, остављајући испод њега мали троугаони педимент који се користи за вертикално осветљење.

Израчунавање структурних елемената

Покривачи кипова уређаја почињу са прорачуном и стварањем пројекта. На срећу, овај задатак је олакшан рачунарима са посебним софтвером који самостално врши прорачуне и чак чини цртеж. Програм израчунава следеће параметре:

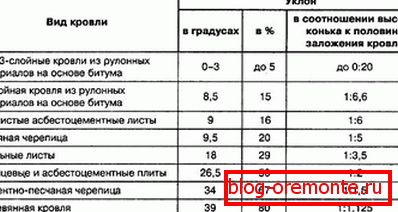

1. Угао нагиба косина нагиба крова. На његову вриједност утичу три критеријума: оптерећење вјетра, количина падавина и одабрани кровови. Према нормама градње климатологије, територија наше земље подељена је на 8 зона, различита је јачину вјетра и обиље падавина. Користећи посебне картице, одређује се од којих је њих градилишта и који је препоручен нагиб нагиба. За сваки кровни материјал постоје и ограничења која се морају проверити.

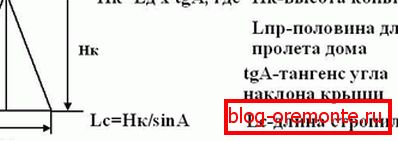

2. Висина гребена. Израчунава се секундарно, с обзиром да се вредност нагиба користи у прорачунима. Кров у делу је представљен као троугао, са два позната угла и база једнака дужине до ширине куће. Користећи тригонометријске формуле, одредите на којој висини треба поставити коња.

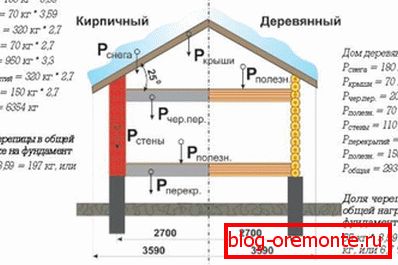

3. Одељак елемената система труса. Дебљина дрвене грађе која се користи за конструкцију рама зависи од оптерећења до којег су подвргнути. Због тога је потребно израчунати тежину кровне пите, сам оквир, под поткровља и подова, додати им вриједности привремених оптерећења (тежина снежног покривача, тежина особе која служи крову особе). Коначна фигура указује на укупни терет, према којем изаберете дебљину шкаре, Мауерлат, регала и гребена.

Ако је нагиб нагиба косина већи од 60 степени, онда се у обрачунима занемарује вредност оптерећења снијега, с обзиром да кров са таквим стрмим нагибом не копира снијег на површину, што му омогућава да се клизи самостално.

Девице трусс систем

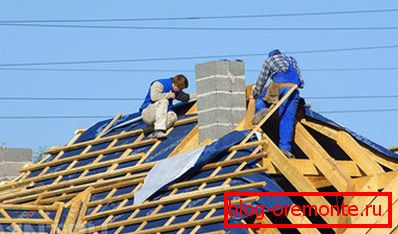

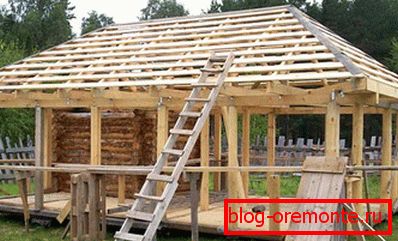

Кров кревета лежи на трусс систему, сету елемената који дистрибуирају своју тежину и одржавају облик. То укључује:

• Мауерлат, дрво које се користи као подршка за трусс систем. Његов део не би требало да буде мањи од 150к150 мм. Мауерлат причвршћује металне обујмице на горњи ојачани појас ремена. У логама и кућним кућиштима ове функције врше горња круница. Посебност крова кичме је да се за његову инсталацију користе четири струјне шипке, а не две, као и код двоструких нагиба.



• Ридге носач. Греда на којој су подупрти стезаљке и монтиране на вертикалним носачима.
• Рацкс. Носаци су постављени на поду унутрашњег зидног лежаја. Они служе за подупирање гребена и преносе оптерећење до основе зграде.
• Рафтерс. У овом дизајну се користе три врсте трнових ногу: коси, од гребена до углова кука, приватес, формирају трапезне стијене и каљуже, који се поправљају на косу.



• Стубови. Тзв. Подупрти ноге под углом причвршћени за шпалере како би смањили њихов одклон под сопственом тежином. Одржите држач на рацк или рацк.
• Затезање и затварање. Хоризонтално постављена мрежа између два шкафа која их привлачи једни другима и спречава ширење зидова. Пуф који се налази на подножју крова се користи као подне греде. Пречкица се назива пуфна постављена испод гребена.
• Спренгел Фарм Сет елемената који служе за подршку дијагоналном заустављању. Састоји се од директног спренгела и хоризонталне борбе у којој се налази.

Испарене ноге су више наглашене од обичних и, по правилу, превазилазе их у дужини. Стога су за њихову производњу спајали две плоче које су коришћене за обичне рафтере или куповале двоструко дебљину дрвета. Иначе, величина неких елемената трусс система прелази 6 метара, стандардна дужина плоча и греда. Због тога је неопходно користити шкаре, добијене повезивањем два или више дијелова или лепљењем.

Коришћени материјали

Кровни покривач је добар, јер за своје објекте користе најједноставније, широко доступне материјале. Он поједностављује инсталациони рад и не раскида у изградњи. За производњу корита система који се користи:

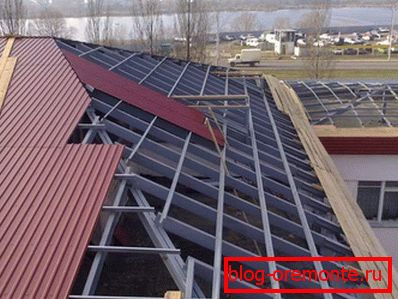

1. Метал Поцинковани углови и И-греде издржавају велико оптерећење, а не деформисане, не могу се подложне корозији. Међутим, они су тешки и скупи.



2. Дрво Дрво, пак, мало тежи и је јефтин, али, као и сваки природни материјал, склон је труљењу, штеточинама и ватри.

Упркос недостацима, дрво је популарнији материјал. Као и уз помоћ правилне обраде, може се учинити практично неповратним за спољне утицаје. Довољно је третирати дрвене елементе антисептичком композицијом и ретардантом за заштиту од пожара.

Правилома дизајниран и изграђен у складу са грађевинским кодовима, кровни покривач ће штитити станаре куће од времена, одржати удобан температурни режим и украсити са собом свој изглед.
