Флап гате за димњак

Квалитет резервоара димњака је један од фактора који утичу на ефикасност система грејања. Он даје предност снабдевању довољног ваздуха како би се потпуно спалило гориво и допринело благовременом испуштању гасова. Недостатак вуче изазива погоршање свих процеса и појаву повратног потиска када производи сагоревања улазе у просторију. Ово ствара опасност од тровања и ватре. За регулисање процеса издувних гасова преко канала уграђен је капиларни вентил за димњак.

Излазни дизајн

Капија је метални вентил инсталиран да се потпуно или делимично прекрива димни канал. Њена инсталација вам омогућава да мењате нацрт и интензитет горења горива. За производњу делова који се користе од нерђајућег челика отпорног на топлоту. Дебљина зидова је 0,5-1 мм. Могућа је употреба лијевог гвожног вентила код циглане од цигле. Има много предности: чврстоћа, дуг животни век, отпорност на хемијске нападе.

Обрати пажњу! Главни недостатак врата од ливног гвожђа је велика тежина, тако да дел није дизајниран за металне цијеви.

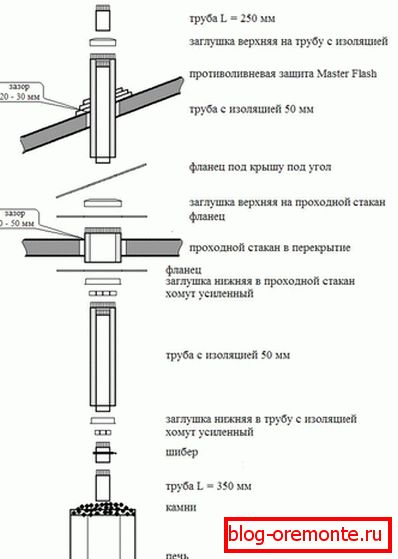

Капитални вентил је дизајниран да ради на температурама до 900 ° Ц. Инсталиран је близу коморе за сагоревање на првом метру димњака. Ово место не може бити загрејано тако да се не заглави вентил. Након завршетка процеса сагоревања, потпуно је затворен тако да топлота не излази напоље.

Техничке спецификације

1. Карактеристика овог дела је ниски коефицијент експанзије и отпорност на механички стрес.
2. Метална површина поклопца се полира до огледала и глаткости. Ово је неопходно да би се обезбедио несметан пролаз производа сагоревања.
3. У стандардној верзији, вентил покрива до 85% површине канала канала. Ово је најбољи показатељ за уклањање производа сагоревања.
4. Висока топлотна проводност металне капије не омета систем замене топлоте.
5. Нерђајући челик се одликује одличном отпорношћу на влагу и кисела једињења.
6. Низак коефицијент проширења капиларног вентила има позитиван утицај на перформансе. Део не захтева разматрање промена димензија са температурним флуктуацијама.

Модели шибера

Коришћени су два дизајна димњака:

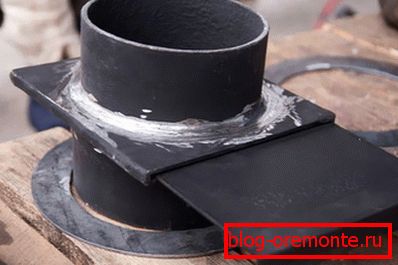

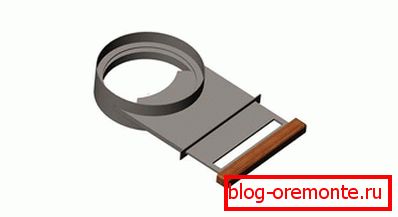

1. Повучен шибер – распространенная конструкция, представляющая собой горизонтальную пластину, перемещающуюся в специальных пазах. Часть заслонки удалена, чтобы даже при полном закрытии обеспечивалось движение газа и не нарушалась пожарная безопасность. От ее положения зависит размер дымоходного канала. Такую конструкцию несложно изготовить самостоятельно.

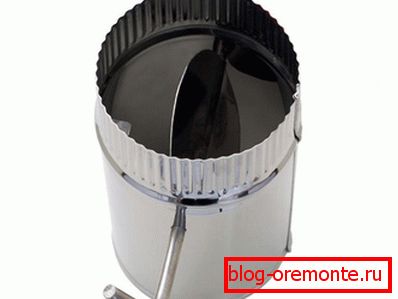

2. Окрените се шибер – заслонка закрепляется на металлическом стержне и вращается вокруг своей оси. Эта конструкция называется дроссельной, она менее надежна и устанавливается, если технически невозможно использовать выдвижную модель. Регулировка пластины выполняется специальной ручкой. Такой тип шибера подходит для газовых котлов, дымоход которых нельзя герметично перекрывать. Для банных печей, протапливающихся только периодически, такая конструкция не подходит, в них устанавливают выдвижную заслонку. С его помощью нельзя частично регулировать изменение сечения дымохода, а можно закрыть или открыть его.

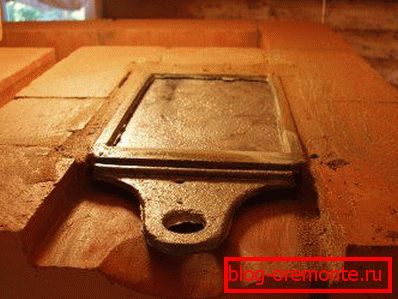

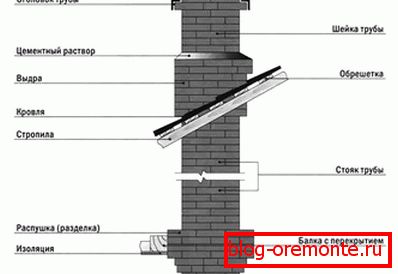

Уградња капије у циглани димњак

1. Испустили су први ред цигле за димњак.
2. У бочним зидовима другог реда, жлебови се пресецају кроз дебљину вентила клизног клизача.
3. Прекидна рупа се пресеца у предњу циглу како би се прилагодила ручка за поклопац.
4. Да би се осигурала капија не захтева браве, она се држи на месту, захваљујући штапићу.

За уградњу, завршни део је од ливеног гвожђа или нерђајућег челика. Урезнице у цигле су брусилице са кругом за камен. Након уградње дампера, потребно је да прегледате димњак како бисте елиминисали појаву пукотина. Ако се открију празнине, они треба да буду покривени решењем шамотне глине.

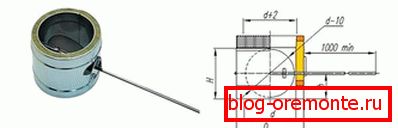

Друга метода инсталације погодна је за гас, назива се цев у цеви. Структура која представља фрагмент цеви убацује се у димњак одговарајућег пречника.

Обрати пажњу! Инсталација нема средстава за причвршћивање, а сам део се држи услед чврсте монтаже на површину канала.

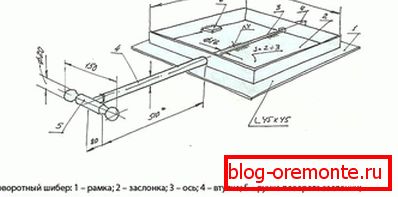

Ротирајућа врата правимо независно

Током рада димњака, можда ће бити потребно замијенити капију, а стандардни поклопац није погодан за овај дизајн. У овом случају, вентил се врши независно од величине цеви.

За рад ћете требати маказе за метал, бушилице, бугарску и заваривачку машину.

• Од челичних углова са величином полица од 35-45 мм, рам за поклопац је заварен. Величина делова одговара пречнику цеви.
• Рупе су бушене у раму како би се осигурала осовина. За капију са равним окретом, они су постављени у хоризонталној равни, а за угао - дијагонално.
• Од два комада цеви од пола инча заварене су рукаве како би се осигурала ротација оси.
• Вентил је исечен до величине оквира, материјал је челични лим дебљине 2-3 мм.
• Осовина се убацује у рупице на којима се монтира дампер. Други део металног дела постаје дугме за подешавање.
• Плоча се убацује у оквир и фиксира се на осу заваривањем.
• За сигурну употребу треба да буде размак од 1 мм између поклопца и оквира.
• Да бисте осигурали фиксирање плоче у отвореном стању, подесите ограничење.

Обрати пажњу! Избор модела врата зависи од дизајна димњака и типа система грејања, али је неопходна његова инсталација. Уређај омогућава подешавање нивоа вуче и одржавање система грејања у радном стању.

Видео

Овај видео је о томе како направити правоугаони вентил за врата:
