Инсталација фиксног система хиппед крова хип крова -

Сложена структура трусс система кровног крова одвраћала је новинаре да их стварају сопственим рукама. Међутим, овај начин преклапања је савршен за приватне куће мале величине у европском стилу. Да бисте изводили висококвалитетну уградњу крова кичме сопственим рукама, неопходно је извести припремни детаљ дизајна: извршити прорачун, направити цртеж и применити обележавање. Ови процеси захтевају основно знање о структури рафтер рама, изградњу кодова за одабир угла нагиба кровних рампи.

Састав крова

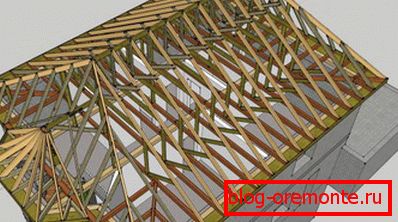

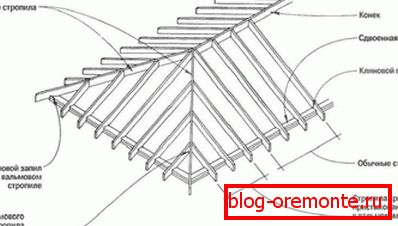

Систем Рафтер врши функције оквира за подршку, на којима лежи највећи део крова. Његов главни елемент - трусс ноге, кровни кров има 4 различите врсте рафтерс:

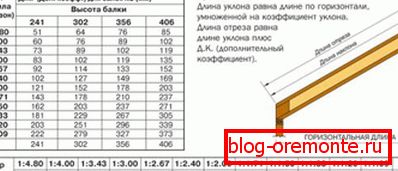

1. Дијагонални (угаони) рафтери. Дизајн трусс система кровног крова има 4 кутне ногавице. Они настављају гребенасту греду, повезујући га са угловима крајњег зида. Због угаоних шкафова, формира се штитник кука, њихова дужина прелази аналогни параметар привата. Пошто дијагоналне ноге носи тежину материјала за кровове кука, као и причвршћене држачима за причвршћивање и завршавају обичне фрезе, за производњу потребних плоча са дијаметром од 100к150 мм или двоструким обичним 50к150 мм. Понекад је стандардна дужина дрвета мања него што је потребно, у ком случају је неопходно руке руком саставити од елемената. Израчунавање дужине дијагоналних ногу врши се помоћу посебног коефицијента, множећи се за дужину обичног рафтера.

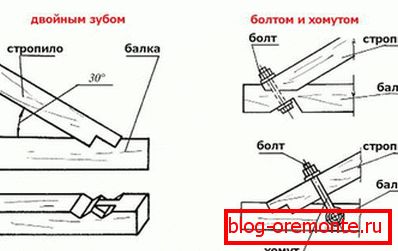

2. Обични (средњи) шпорети. Дизајн крова кичме садржи већину ових сплавова. За производњу борове плоче потребан је попречни пресек од 50к150 мм првог разреда. Уградња обичних ногу подразумева употребу два начина везивања - крутих и покретних. Горњи носач, до гребена крова са четири нагиба, израђен је према крутом типу, користе се нокти или металне плоче. Доњи, покретни, повезује крај ногу са плочом силе према принципу клизача. Наравно, можете поправити шкаре, користећи само тврде типове причвршћивача, али он не може надокнадити скупљање дрвених конструкција.
3. Централни обични (средњи) шпалери. Дизајн шест ног ногу није као други елементи носача. Њихов горњи део је обрезан тако да формира једну равнину са гребеном и угловима.

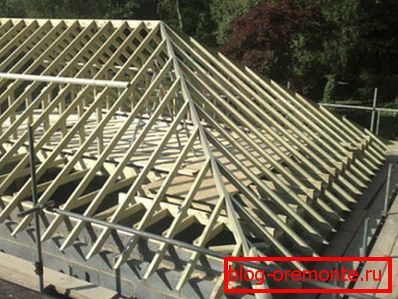

4. Кратке ноге (даме). Посебност нарохника је у томе што сви имају различите дужине. Самоградња мува се врши уз помоћ ноктију на дијагоналним рафтерима. Што је кратка нога до врха дијагоналног рафтера, то је већа његова дужина. Корак између женских именованих лица одређује обрачун и шему крова кичме, по правилу је мањи од удаљености између обичних сплавова.

Загон поузданости трусс система - елементи истог одељка, направљени од истог материјала, изузев дијагоналних рафтера, чији попречни пресек треба бити дебљи.

Подржане структуре

Дизајн рафт ног ниха не дозвољава им да издрже тежину крова, а додатни елементи подршке служе као помоћ у овој ствари:

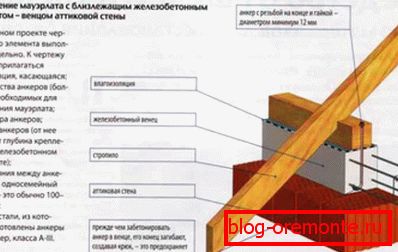

• Мауерлат Мауерлат бар постављен на горње конструкције појасева. У логу и кућишту улогу Мауерлат играју горње круне, ојачане сидреним вијцима. У силикатним конструкцијама од цигле или плина потребно је сами поставити плочу за снагу на цементно ојачану кошуљицу. Веома је важно израчунати тачке везивања зрака тако да се не поклапају са локацијом шпалара. Снага мауерлат се смањује са сваком рупом у њему, тако да морате учинити само оне који су одредили обрачун.
• Ридге рун. Рун - шипка на којој или на којој се одвија инсталација трусних парова. Пресек гребена је изабран у складу са попречним пресеком шпала, односно, мора се поклапати.
• Затезање. Прекидачи дасака који рафтају из сваког пара заједно. Кројач са четри степенице опремљен је горњим или доњим причвршћивачем. Ако је кравата постављена високо, назива се вијак, а ако је низак, сноп се прекрива. Искусни мајстори за кровове прате једно правило: што је ближе гребен до гребена, то би требало бити дебље.
• Рацкс. Греда која се вертикално поставља на стропне греде како би подржала рафтер или скате куће. Четвороструки мансардни кров подразумева постављање регала у средњем делу стопала, померено из центра собе.
• Под ногама. Диагонално фиксиране шипке које спречавају гребање подижући својом тежином.
• Спренгел фарме. Елементи који подржавају дијагоналне шкаре. Изградња фарме, повезивање две плоче. Једна од плоча затеже мауерлат од две суседне стране, а друга подупире кладе.

Израчунавање компоненти трусс система засновано је на тежини крова, величини зграде која се покрива и величине попречног пресека изворног материјала.

Израчунавање главних параметара система

Посебни рачунарски програми олакшавају израчунавање параметара трусс система, али израчунавање је прилично једноставно, јер се заснива на Питхагореан темпераменту на правоуглог троугла. Схема за израчунавање изгледа овако:

1. Пре свега, урадите своје руке да измерите ширину и дужину преклапајуће структуре. Потребно је користити мерну траку за мерење, свако мерење треба урадити два пута како би се избјегле грешке. На основу добијених података су шематски цртеж.
2. Следећа фаза је избор угла нагиба хип крова са куковима. Одређује се на основу коришћеног кровног материјала. Пошто је меки плочица најпогоднија за покривање косина сложеног облика, рецимо да је угао од 5-50 степени. Међутим, имајте на уму да што су стрмине косине, потребно је више материјала за кровове, што је теже подршка, теже је извршити инсталацију сопственим рукама.
3. Ако одлучите на косини, можете израчунати висину гребена помножујући тангенцију угла између основе и равнине косина према дужини крајњег зида. Кров са четворосмерним мансардом се израчунава у обрнутом редоследу, на основу жељене висине плафона.
4. Да бисте израчунали растојање између гребена и краја надвишења, потребно је израчунати квадрат од производа од половине дужине крајњег зида и висине гребена.
5. Површина крова се може израчунати додавањем површине његових косина, користећи формулу за троугао и трапезијум.

Израчунавање састава трусс система не само да вам дозвољава да купите потребну количину грађевинског материјала, већ и да правилно одредите волумен темеља, међутим, имајте на уму да кровни материјал мора бити набављен са маргином од 15-25% за преклапање и обрезивање.

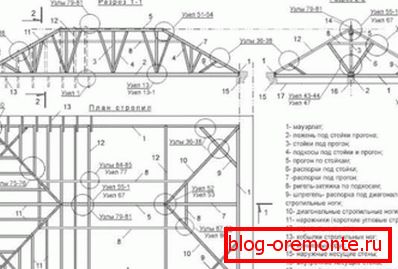

Резултат израчунавања треба да буде детаљно цртање и поједностављена шема за примену маркације. Четвороструки кров се може градити на готовим пројектима, ако користите стандардни угао нагиба.

"Златна" правила за кровце

Искусни кровови кровова кажу да систем крова са коначним куковима није компликованији од двоструке, ако пратите "златна" правила која су настала током дугогодишњег рада:

• Користити за производњу шкаре и греде истог одељка, односно греде и гребенасте носаче из плоче, плоча за снабдевање и кревет од 150к150 мм, од 50к150 мм.
• Извршите израчунавање пре почетка уградње крова, на основу непрекидно провјерених мјерења.
• Чворови система труссинга треба да се одражавају у пројектној документацији и верификују се обрачуном терета.
• Неопходно је одабрати секцију за шине у складу са дужином, тежином материјала за кровове и површином која треба покрити.

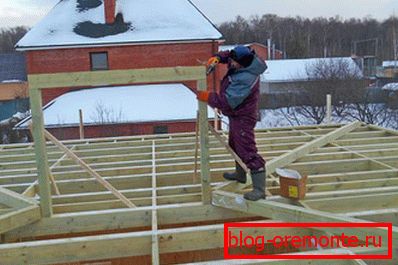

• С властитим рукама, инсталација се врши помоћу помоћног радника, дуги, тежак дијагонални рафтерс је тешко инсталирати сам.

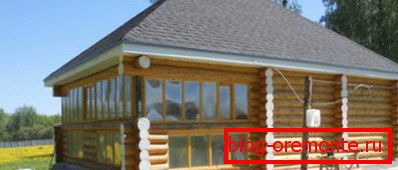

Четворосмерни кров и чворови његовог трусс система су прилично тешки за инсталацију, међутим, одсуство габлес га чини поузданом заштитом од хладног, густог ветра и кише.
