Како довести димњак кроз кров, висину димњака - фотографије,

07-02-2018

Кров

Грејни апарати су неопходан атрибут било којег стамбеног објекта, пружајући удобну температуру за живот у хладном периоду, који траје 9 месеци у већини региона Русије. Међутим, додатни комфор долази у комбинацији са одређеним степеном ризика од пожара. Стога се посебна пажња посвећује димњаку, кроз који се дим и производи сагоревања уклањају из генератора топлоте и извлаче се из собе. Овај чланак ће вам рећи како уклонити димњак кроз кров у складу са свим захтевима за безбедност.

Последице лоше инсталације

Услуге уградње димњака по правилу нису обухваћене радом инсталатера за грејање или монтажу гаса, власник куће мора осигурати пролаз кроз димњак од крова независно од крова. Замишљена једноставност задатка доминира мајсторе да одбију услуге професионалних мајстора кровова. Ипак, лоши закључак цеви за кров се суочава са озбиљним последицама:

Влаза се улива у зидове кроз пропуштени пролаз цеви, постепено унисавајући цигли димњак.
Повећана влажност унутар цеви димњака стимулише ширење микроорганизама и гљивица плесни. Споре неких врста гљива су опасне по људско стање, тако да није безбедно користити заражену тубу. У напредним случајевима, димњак и шпорети морају бити замењени.
Пенетрација воде у пролаз димњака кроз кров смањује изолационе особине изолације на пола. Штавише, после сушења слоја топлотне изолације, његове карактеристике никада неће се вратити на претходни ниво.
Чак и трус систем пати од лошег квалитета уклањања цеви кроз кров, јер влага која продире у њега кроз пропуштени пролаз доводи до гњечења и уништења.
Рупице у близини пролаза цеви ометају нормални циркулациони ваздух унутар поткровља, што доводи до повећаних губитака енергије, трошкова гријања.

Иначе, не само да су димњаци пећи доведени на кров, већ и цеви из гасних котлова и вентилационих отвора, за чију инсталацију користе исте методе.

Избор локације излаза димњака и његове висине

Први услов за квалитет излазне цеви кроз кров - правилно постављање димњака на кров. Функционисање целокупног система грејања зависи од овог фактора, стога, како би се избјегле грешке, инсталација се одвија у складу са захтјевима за изградњу и заштиту од пожара:

Цеви за димњак се постављају у непосредној близини највише тачке крова на удаљености од 1-1,5 м.
Препоручена висина димњака у односу на гребен крова како би се осигурало нормално гажење пећи је 0,5-1,5 м.
Што је већа висина димњака, већа је снага вуче у пећи или гасном котлу који обезбеђује.
Што је нижа цев се налази на нагибу, већа мора бити његова дужина тако да препоручена висина димњака изнад крова одговара препорукама.
Такви параметри као висина димњака, пречник попречног пресека се бирају према препорукама произвођача термогенератора или на основу обрачуна.
Димњак се састоји углавном од вертикалних секција цеви, дужина хоризонталних сегмената не би требало да прелази 1 м.
Место излаза поставља се између елемената трусс система, како не би нарушио његов интегритет.

Главна потешкоћа преноса цеви кроз кров је да се температура прозора повећава током пролаза дима, због чега је опасно запалити запаљиве материјале система трума.

Еластична пенетрација

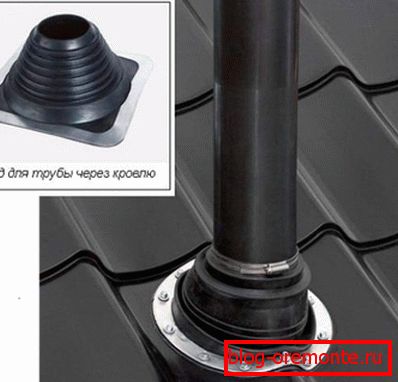

Најчешће у приватној градњи су суочени са постављањем металних цеви кружног попречног пресека. Да бисте осигурали непропусност пролаза, користите посебан уређај - еластичну пенетрацију. Овај производ је израђен од силикона високе густине или гуме, обликован као лијев с широким прирубницама у облику квадрата или круга, који се зове предњи део. Захваљујући својствима, еластична пенетрација има било који облик, прилагођавајући се углу нагиба нагиба. Он издржава изузетно високе или ниске температуре, излагање агресивним хемикалијама и има широку палету.

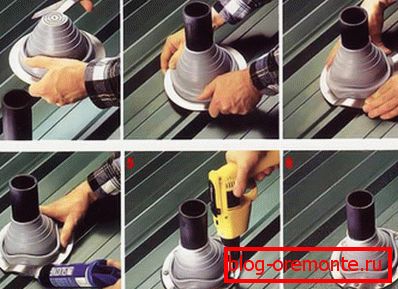

При куповини еластичног потапања водимо га пречником цеви и бојом кровног материјала. Универзални модели, у облику степиране пирамиде, погодни су за било коју величину, а опремање се врши исцртавањем пенетрације до жељеног нивоа. Веома је једноставно поставити еластични кецеља на кров, потребно је ставити на пролаз димњака, ставити метални круг са отворима за причвршћиваче, обрадити спој са ватроотпорним заптивачем и поправити га помоћу одвијача. За кровове са стрмим нагибима наносите посебну врсту продирања пластике са датом прирубницом за уградњу.

Метална средства

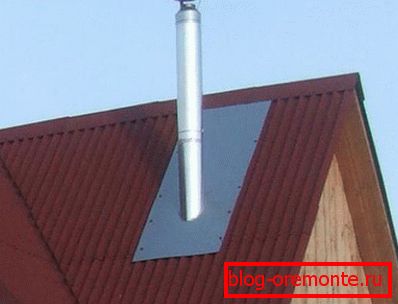

У грађевинским продавницама можете пронаћи другу врсту пенетрација за округле цијеви - металну храну. Користи се за пролаз кроз димњак кроз кров без олакшања. Готове челичне цијеви од легура имају стандардни кровни угао, који је одабран испод нагиба крова. Да бисте инсталирали, морате:

Исеците одговарајућу рупу на крову. Да бисте то урадили, помоћу маркера на површини крова ставите ознаку. У зависности од кровног материјала, сечење се врши брусилицом или оштрим маказама, корак уназад 1-2 цм унутар круга.

Уклоните хидроизолациони и изолациони материјал из рупе, ослобађајући пролаз за димњак. Ако је потребно, уклоните елементе лајсне, пажљиво их исеците.
На доњем делу крова обезбедите лим материјала отпорног на ватру са отвором потребног пречника таквог простора на којој се налази граница од 15-20 цм са сваке стране димњака.
Померите модул цеви у рупу, спојите га са постављеним димњаком, затегните спој са стезаљком.
За постављање цијеви за довод на цијев, причвршћивање на површини нагиба заптивног заптивача и вијка с гуменим поклопцем.
Поставити цев са новим сегментима тако да висина димњака прелази ниво гребена за 0,5-1,5 м.

Неки занатлије више воле да користе другу методу - они су претходно заптивани у димњачкој цеви кроз улаз, изолован термоизолационим материјалом, на пример, камена вуна, а онда је ова конструкција монтирана у пролаз.

Закључак правоугаоних и квадратних цеви

Пећи на димњаке и камини од цигле, најчешће квадратни или правоугаони у облику, тако да користите друге методе да га доведете до крова. Овај задатак је за искусног мајстора пећнице, а не кућног мајстора, јер процес користи специјалну зидарску технику. Када се димњак приближава крову, у њему се изрезује рупа одговарајуће величине, са дозволом од 2-5 цм, преко којег произвођач пећи доводи цев на кров. Иако отпоран на топлоту цигле савршено држи топлоту унутар цеви, из унутрашњости, пролаз се прекида са азбестним плочама како би заштитили сплаваре од ватре.

Инсталацијска схема декоративне завршне облоге

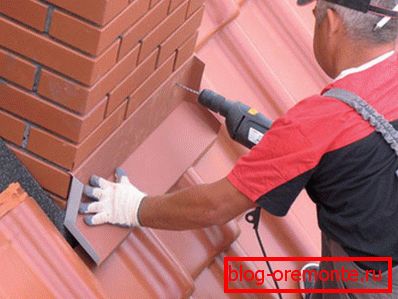

Мекка водонепропусна трака на оловној или алуминијумској подлози је причвршћена за цев од цигле са металним профилом, а доња ивица је фиксирана на кров са заптивним материјалом. Након тога, непропусна хидроизолација се затвара посебним декоративним преклопником. Састоји се од четири додатна дела и уграђен је испод кровног материјала, чинећи пролаз уредним и добро заштићеним.

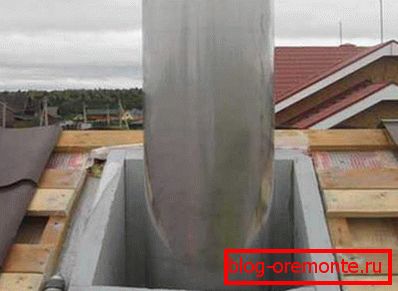

Инсталација излазне кутије

Кровна конструкција састоји се од слојева неколико материјала, од којих су ватросталне особине изражене на различите начине. Док већина кровних материјала не гори и не подржава сагоријевање, кровни систем, традиционално направљен од дрвета, не поседује такве особине. Да бисте безбедно уклонили димњак кроз било који материјал, монтирајте кутију за пролаз:

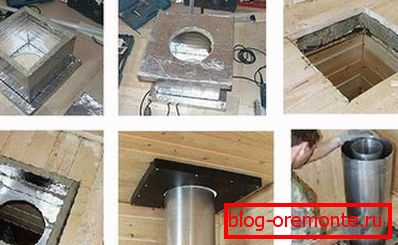

Прво, купују или израђују кутију ватросталног материјала, на пример, метала или азбеста. Величина кутије је одабрана у складу са делом цеви, тако да су између њихових зидова најмање 15 цм.
Након израде рупе, у њега се поставља канал, горња ивица је поравната са нивоом нагиба крова.
Уклоните димњак кроз рупу у кутији за пролаз. Робови водонепропусне фолије и парне баријере су причвршћени на цев са ватросталним заптивним средством и ојачаном траком.
Клајдит се улијева унутар кутије или се поставља камена вуна да изолује димњак. Материјали за топлотну изолацију се постављају узимајући у обзир чињеницу да не смију ометати циркулацију ваздуха.
Споља, цеви димњака, у зависности од облика и кровног материјала, се исежу еластичном пенетрацијом, декоративним пресвлаком или металном цеви.
