Како изградити хип кров с властитим рукама - уређај и цртежи

Почетни занатлија може направити много грешака током изградње кровног крова. Разлог није ни сложеност дизајна или инсталације, нити погрешна примена припремних радова на пројектовању. Сваки стручни градитељ зна: да једном одсече, морате мерити најмање седам. Дакле, кров кревета је саграђен сопственим рукама само на основу инжењерског обрачуна и плана на њему. Затим прочитајте како израчунати основне параметре крова, изабрати пресек својих елемената и правилно извршити инсталацију.

Дизајн карактеристике

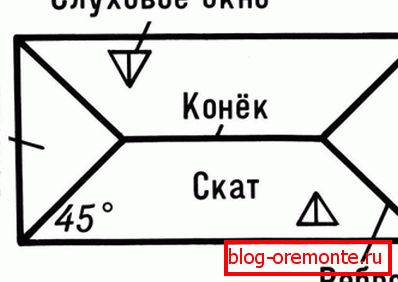

Хип кров - једна од врста хилар. Ако погледате кућу са таквим кровом на врху, њен облик ће подсећати на запечаћену коверту. Два косина мање површине у облику троугла називају се колица. А остала два имају трапезни облик и већу величину. Уређај крова подтипа кука састоји се од следећих чворова:

1. Скате. Ово је врх крова, линија коју су гробови створили на њиховом споју. Посебност гребена крова кичме је да је његова дужина мања од дужине преклапајуће структуре.
2. Хилавости се називају троугластим нагибима који се налазе изнад крајњих зидова. Они замењују педимент и формирају се од стране дијагоналних и средњих шкаре.
3. Скатов. Хип кров помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
4. Рибс Ребра су углови који се формирају на зглобовима бокова и трапезним жарком. Број ивица кровног покривача поклапа се са бројем дијагоналних рафта, односно има укупно четири.
5. Систем драинпипе. Одводњавање, које се састоји од лијевица, цијеви и олука, неопходно је за одвод веће течности са површине крова клина у канализацију од буке.

Имајте на уму да кровни уређај кип не дозвољава израду поткровља у њему, пошто још два додатна косина знатно смањују плафон у просторији испод крова.

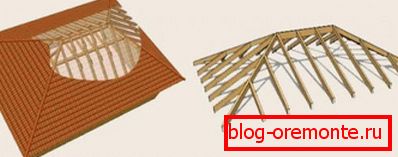

Шкаре и пратећи елементи

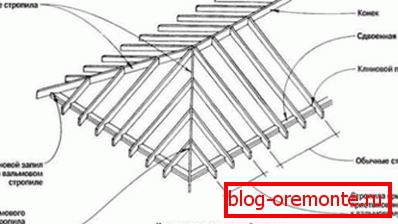

Систем трзалица је нешто другачији од двоструког нагиба, компликована конструкција рампи захтева већи број елемената. То укључује:

• Ридге рун. Греда на којој су кровни рамови повезани.
• Дијагонални рафтерс. Четири главице ногу чине ребра бокова. Од краја скејта, они одлазе на углове спојница Мауерлат, повезујући се са Мауерлатом. Њихова дужина је дужи од обичних шкаре, тако да за њихову производњу користе двоструке плоче или материјал већег дела. Интересантно је да је угао дијагоналних ногу ногу нежнији од средњих, не треба заборавити ово приликом израде цртежа.
• Средњи или обични рафтерс. Ноге рафта, које фиксирају врх на гребену, а крај на мауерлату.
• Централни обични рафтерс. Шест рафтера, који се прикаче са краја скате и дијагоналне шипке. Тежак део трусс система, чија инсталација захтијева пажњу и прецизно обиљежавање.
• Кратке ноге или даме. Кратке трновачке ноге нису у контакту са гребеном у горњем делу, они су причвршћени за дијагоналне шкаре. Што је нижа на љествици, то је мања његова дужина.
• Затезање. Скакач између обичног парка парка, направљен од дрвета. Затезање које се налази на врху крова, одмах испод гребена, зове се вијак. А као ниже затезање, причвршћено на подножју шпала, користите подне греде.
• Рацк Вертикално постављена дрва која подржавају гребен, преносе тежину крова на носиве партиције. У неким извођењима, трусни систем рампе је постављен на средини шпалара како би се ослободио центар просторије поткровља.
• Струт или субрафтер. Подршка је постављена праволинијском на рафтерс. Стражњица штити од растављача, потребно је ако је дужина кровних нагиба већа од 4.5-5 м.
• Спренгел Спренгелнои фарма назвао је уређај који је неопходан за подршку дијагоналним ногама. Састоји се од два греда: једна повезује две стране мауерлат, а друга се наслања на прву и дијагоналну рафтер.

Искусни главни кровови кажу да ће кровни систем бити поуздан само ако користите исти материјал, исти део и исти начин причвршћивања за производњу елемената.

Обрачун и пројектовање

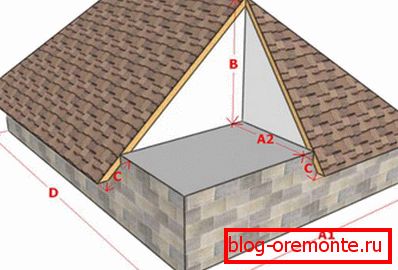

Прије изградње кровног крова потребно је извршити прорачун елемената његове структуре. Пре почетка прорачуна, планира се кућа која се преклапа са свим познатим димензијама. Затим, користећи једноставне геометријске формуле на основу Питагореовог теорема, одредите:

1. Висина скате. х = б к тг? / 2, где је б дужина структуре између ногу ногу са предње стране, ех? - угао нагиба.
2. Дужина обичних сплавова. е = б / 2 к цос?, где је б дужина структуре између ногу ногу са предње стране, ех? - угао нагиба, е - дужина обичних носача ногу.
3. Квадратне клизаљке. С = 2еа, где је С укупна површина нагиба крова кичме, е је дужина обичних сплавова, а дужина између рафтерских ногу дуж дужине конструкције.

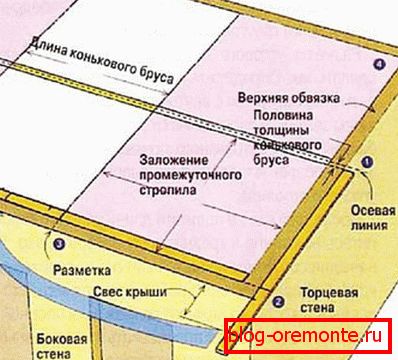

За стандардне вредности нагиба кровних нагиба крова постоје табеле са коефицијентима помоћу којих можете израчунати дуљину дијапозитета без калкулација, знајући величину ранга и датотеке. Корак између парова паруса такође се гледа на референтне материјале, фокусирајући се на врсту дрвета, његову дебљину и дужину нагиба. Резултати израчунавања примењују се на цртеж, према коме се касније врши ознака.

Моунт Маурлат

Мауерлат - основа на којој се монтира кров. Мауерлат је потребан за дистрибуцију тежине крова око периметра носача партиција. Најчешће се за производњу користи дрвено дрво. Што је тежа и комплекснија кровна конструкција, већи део мора бити. У већини случајева, одговарајућа борова дрва, величине 150к150 мм или више. Мауерлат је поставио пре него што изградиш кућу у следећем редоследу:

• Мјерите и скините траку потребне трасе. У угловима, мауерлат је међусобно повезан "у шапи". Да бисте исечили жлеб под гориштем, потребно је ставити ознаку.
• У горњој врсти зидова дрвена грађа је израђена од дасака и сипана са вискозним бетоном у који су уметнуте металне шипке за причвршћивање језгре.
• Након постављања бетона, потребно је направити хидроизолациони слој између њега и мауерлат. Да би то учинили, бетон се може наносити на битуменску мастику или наносити површину кошуљице кровним материјалом.
• Обрадите дрво антисептичким препаратом, дубоким пенетрацијом против ватре и водоотпорним лаком.
• Маркирајте и извртајте рупице у металној плочи за металне шипке.
• Гурните шипку на шипке и чврсто затегните сидрене вијке.

Важно је да свака рупа смањи снагу плоче, тако да не треба користити велики број шипки, а стриктно је забрањено урезати у њега за монтажу шпорета!

Процес изградње

Кровни кров је саграђен сопственим рукама у складу са јасном инструкцијом која описује секвенцу сваког корака. За резултат који оправдава време и потрошене материјале, рад треба извршити према технологији:

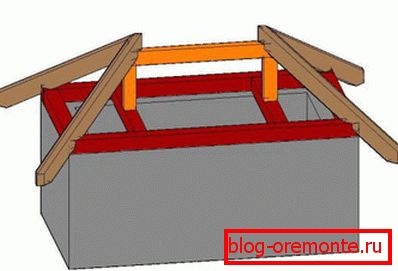

1. Инсталирање пуффс. Преклапање греда може се користити као оловке, а потребни су барем два таква елемента како би се инсталирали носачи на њима. Искусни занатлци граде градњу преко греда како би изградили трус систем угоднији и сигурнији.
2. На монтажи су монтиране две полице. Ако је потребно, носачи могу бити више, али без потребе да се конструкција отежа. Док систем није постао стабилан, стубови су фиксирани вертикално са привременим подупирачима.
3. Носач гребена је постављен на полице, причвршћујући га дугим ноктима. Обичне трновске ноге су причвршћене за носач с металним облогама или угловима.
4. Монтирани централни средњи шпалери на косинама кукова, а затим дијагоналне трновачке ноге двоструких плоча.
5. Поправите завршне шпалирке, тамнице, флаше и вјетробранску плочу на једној или двије рампе.
6. Кутија за контра је монтирана, а мембрана за парне баријере постављена је на тракама и причвршћена конструкционим спајалица.
7. За изградњу крова на крову се чешће користе меки кровови, с обзиром на то да је лакше покрити падине сложене геометрије. За кровне материјале овог типа, потребно је да направите непрекидан сандук од влаге одпорних на влагу.
8. Помоћу специјалног нехрђајућег челика са гуменим шеширом, кровни материјал се фиксира на летву. Имају лимове са преклапањем од 10-15 цм за заштиту од пенетрације влаге. Напомена, што је стрмина нагиба крова, потребно је више преклапања.
9. Након постављања кровног материјала, кров се може изоловати изнутра, опремљен са прозорима, олуком и димњачем.

Кровни кров је најпогоднији за искрену конструкцију, али како би га сами сами направили, потребне су калкулације, дизајн и стрпљење, без којих је немогуће успјети.
