Како направити кровни нагиб с властитим рукама - прорачун и

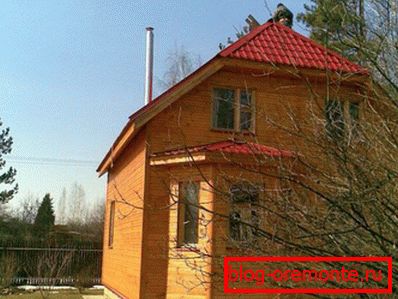

Централна Русија, богата четинарским и листопадним шумама, сматра се колевком дрвене градње. Традиционални стан, сецкани пиатистионок, изграђен је од дрвета, а овај елегантан, простран торањ крунисан је троугластим кровом. Вожња уз путеве наше земље, покривена малим селима са обе стране, приметите да је кров већине кућа такве врсте.

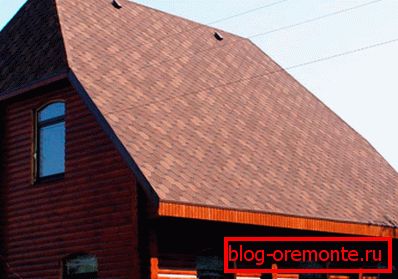

Упркос древној историји и традицији, трокутни кров за приватну кућу изгледа модеран и модеран, тако га архитекти користе на најамбициознијим пројектима. Примјењујући савремене, функционалне материјале до изградње знања античких архитеката, прецизно прорачунавање остварују запањујући изглед, оригиналан и јединствен. У овом чланку ћете пронаћи све потребне информације за њен дизајн и изградњу.

Дизајн карактеристике

Дизајн крова на крову куће је нешто компликованији од двоструког нагиба. Главна потешкоћа је у томе што су у једном тренутку повезани три елемента - две зарезане ногице и гребенски носач. Успостављање ове везе с властитим рукама је добар посао који може учинити само професионалац високог нивоа који може да изврши тачан прорачун. Кров се састоји од следећих елемената који показују схему:

1. Кровне стијене. Један од њих, фронталан, има облик једнакостраничног троугла, а друга су трапезије. Угао нагиба представља оквир који се састоји од обичних и косих шкаре, даме и помоћних подупирачких елемената троугластог крова. Да би се утврдио угао нагиба рампи, користе се прорачуни или препоруке произвођача кровног материјала.
2. Рафтер ногу. Глатке, издржљиве плоче, уграђене су са танком ивицом за већу чврстоћу, с једне стране се налазе на мауерлату, а са друге стране на гребену. У уређају трокатног крова се користе три врсте шкаре: приватес, лајсне и дијагонале. Дијагонала формирају куку, а чин и филе и барнес подржавају трапезне зраке. Дијагоналне, такође зване "авиони", носи повећано оптерећење, дакле, за њихову производњу сопственим рукама користе плоче са попречним пресеком која је више него двоструко већа од обичних рафта или их једноставно спојити.
3. Црате. Плоче, фиксиране вертикално на рафтерске ноге у редовима, представљају подршку за полагање кровног материјала. За постављање лајсне користите необрађене плоче или плоче од влаге отпорне шперплоче, постављене равномерно. Кутија са решеткама за метал, валовита и чврста за ролне и мекане кровове.
4. Мауерлат Подножни носач који се користи као основа за фиксирање трбушних ногу. Дистрибуира тежину кровне конструкције на подлоге за лежаје и преусмерава је на темељ куће.
5. Фад. Случај рафтерских ногу, највиша тачка крова, њен врхунац.
6. Прелазни клизачи, формирају ендов, разлицхковки.
7. Навлаке Изливени делови крова, који су обликовани од рафтер ногу или фила, штите зидове куће од влаге и вјетра. Да би они ефикасно обавили задатке којима су им поверени, њихова дужина би требала бити 40-50 цм и више. Према локацији, разликују се опљачкања и гребена.
8. Гуттер одвод. Један од елемената крова дренажног система, обезбеђује одвод воде са крова.
9. Воде за довод воде. Сакупите водене падавине и усмерите их према систему одвода.
10. Драинпипе. Носи кишницу како би напала канализацију.

Кров, који се састоји од 3 клизаљка, тешко је дизајнирати, напорно у изградњи, тако да почетни градитељ то не може учинити својим рукама, ако уз помоћ високо квалификованог мајстора кровова који ће предузети дизајн и прорачун.

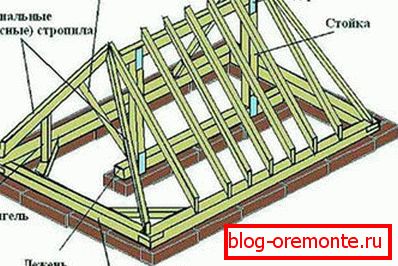

Састав трусс система

Кровни систем крова включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

• Мауерлат Као што је већ поменуто, ово је дрвена сала од 100к100 мм или 150к150 мм, која делује као подршка за причвршћивање рафт ног ногу. Налази се на спољним зидовима подрума куће.
• Лежи Греда истог одељка као и мауерлат, која обавља исте функције, само је његова локација унутрашња подножја, која се користи за постављање вертикалних стубова нагнутог система фуга.
• Ридге рун. Бар који је постављен на раскрсницу рафт ног ногу. Ослања се на стубове.
• Подкониковие рацк. Вертикална подупирача од дрвета, који подржавају гребен гребена, преноси своју тежину на подупирајући унутрашњи зид, односно, на крају, на темељ.
• Обичне трусс ноге. Боардс витх а сецтион оф 50к150 мм, суппортинг трапезоид роофс. У горњем дијелу су причвршћени на гребенски носач, а доњи део на плочу.
• Нарохникс. Или, како се зову полу-ноге, имају другу дужину, повећавајући се удаљеност од кука. Горњи дио је фиксиран на дијагоналне шпалере, а не на гребенасти носач.
• Дијагонални рафтерс. Две трзачке ноге које одступају од гребена до два угла куће, у коме се наслања кровни кров. Формирају нагиб колена и дуже су од ранга и фајла. Стога, они морају бити направљени од плоча већег дела.
• Спренгел фарме. Носиви елементи троугластог облика за дијагоналне шкаре троугластог крова. Монтирају се ако је дужина рафтера превелик, а онда када се сагоре. Њихова потреба одређује израчунавање оптерећења на дијагоналном рафтеру.
• Стубови. Подупирачи, смештени под углом од 45 степени, пружају подупираче за ноге, штитећи их под одбијањем.

Кровни систем крова насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

Врсте кровних система

Различити изгледи објекта у изградњи омогућавају употребу једне од два типа кровних система, различитих у броју подржаних носача:

1. Висе. Користи се у случају да унутрашњост куће није предвиђена за носни зид. У одсуству носача у средини, рафтер ногу лежи на спољним зидовима, на њих се снажно тргали. Због тога, у циљу стабилизације система, уведени су бројни помоћни елементи који чине већу конструкцију крова. Висећи систем је тешко урадити сам.



2. Изузетно Ако се унутар зграде налази подни зидни зид, може се користити као додатна подлога за шкаре или гребенски носач. На њој се поставља Лезхине, штандови су подржани против њега, који подржавају гребен. Уређај на косом трусс систему је могућ ако постоје два унутрашња подупирача.

Искусни кровови препоручују да дају предност тачно нагнутом кровном систему крова, јер је поузданији и стабилнији, лакше је израчунати и дизајнирати. Оквир крова се прави сопственим рукама од метала или дрвета. Ако је избор пао на металне носаче, боље је користити углове. Али најчешће елементи за подршку су направљени од дрвета, па је јефтинији, приступачнији материјал.

Процес изградње

За изградњу косог крова сопственим рукама потребно је купити неопходну грађу, кровни материјал, хидроизолациони филм, причвршћиваче, изолацију и мембране за парну баријеру. Сви дрвени елементи третирају се антисептичким једињењима и ретардантима за смањивање ризика од пожара и оштећења дрвета. Инсталација се врши према следећем плану:

• Инсталирајте плочу. Ако је кућа изграђена од плина силиката или цигле, тада ће се на горњој ивици зидова, на којем ће се градити косине, створити армирани бетонски појас, кошуљица, у коју се причвршћују метални клинови за причвршћивање плоче. У дрвеној кући, потпорна шипка је причвршћена за сидрене вијке, ау неким случајевима њену улогу играју горње прирубнице брвнара. Водонепропустни слој, на пример, рубероид склопљен у два, мора бити положен између зида и плоче за напајање. Прикључци за причвршћивање се постављају између фрезера. Као мауерлат, поправљају кревет.



• Инсталирајте подские рацк. Најважнија ствар у овом случају је да се осигура да су они окомили на земљу. Због тога, све док се не извлаче заједно са гребеном, ојачани су привременим подупирачима. И током инсталације неколико пута проверите угао на нивоу зграде. На врху носача монтиран гребен носач на металне углове или ексере.
• Полагање обичних ногу ногу. Прво, направите шаблон рафтера, означите га угушеним под мауерлат, а затим све остале на шаблону. Поправите први и задњи трус пар, провући нит између њих, на којем су остали ноге поравнате и постављене. Ако је дужина шкаре више од 4,5 м, онда су подупрта подупирачима који се простиру са постоља под углом од 45 степени. Корак између обичних рафта одређује израчунавање терета.



• Инсталирајте дијагоналне рафтере. Ово је најтежи тренутак монтаже троугластог крова. Горњи дио дијагоналних шпалета је повезан са гребеном, а доњи су причвршћени на крајеве жлебове. Између њих лежи се инлине рафтерс, формирајући куку. Обично је довољно имати 3 ноге са растојањем од 60-90 цм, међутим, ако је планирано да се прозори прозор, онда је уведен додатни рафтер за подршку.

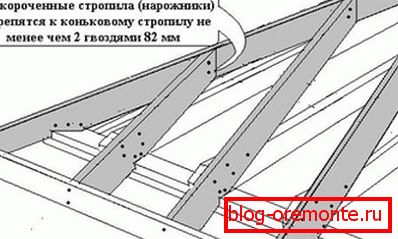

• Шкаре за причвршћивање су причвршћене за дијагоналне носеће ноге помоћу ноктију или металне углове. На дну грицкалице радите за причвршћивање на мауерлат.



• Филе су прикачене, причвршћене својим надстрешницама, поставити ветробране, причвршћиваче испод одвода жлебова. Облога украшава украсни материјал.

Подови кровни материјал

Пре него што покријете кровни материјал на крову, извршите хидроизолацију. На површини земље растегните ролни филма, исеците га у траке. Затим се фиксирају хоризонтално на шпорете помоћу конструкционог спајалица, преклапајући се од 10-15 цм. На горњем делу хидроизолације се причвршћује контра-кутија танке лајсне и кутија се монтира. За металне и таласасте подове, поставите решетке решетке за лајсне и за мекан кров, само чврсте.

Подови кровног материјала почињу одоздо, аранжирање листова или сечења тако да се пронажу једни друге на зглобовима за 10 цм. Сви шавови и углови између нагиба третирају се на силиконском бобну. Причвршћивачи користе само онај који је долазио са кровним материјалом. Обично су то посебни ексери или вијци од поцинкованог метала, опремљени гуменим шеширом. Приликом затезања, такав поклопац се раставља како би се заштитила рупа од влаге, тако да кров не пропушта.

Трокутасти кров није само естетско, већ и функционално решење за кровно уређење, чији трошкови се исплаћују дугим радним веком и високим степеном заштите од вјетра и падавина!
