Већина приватних кућа које се користе за стални боравак, опремају све врсте уређаја за грејање. Котлови, пећи и камини, без обзира на врсту искоришћеног горива, морају бити опремљени са каналима за дим издувних гасова кроз које се у атмосферу испуштају остаци производи сагоревања. Опечни димњак се сматра класиком изградње пећи и, упркос обиљу аналогија од јефтинијих и приступачних материјала, остаје најпопуларнији начин да се ослободи дима.

Изградња

На први поглед, чини се да је циглени димњак за котао за грејање или камин само вертикално преклопљена цев. Овај утисак је варљив, јер како би систем за уклањање дима правилно функционисао, морате цеви дати одређени облик и дужину. Уређај циглом од цигле састоји се од следећих делова:

• Монтирана цев. Овај израз односи се на подручје димњака, причвршћен за пећ бојлера или камина. Почиње од зида гријача и завршава се у 5-6 редова до међуслојног преклапања. Постављање постављено монтирано са обавезним поштовањем лиговања зглобова између цигли.
• Реелинг. Флуфф се назива ширење димњака, почевши од 5-6 редова пре преклапања и завршетка након његовог проласка. Полагање фузије врши се са уметањем плоча од цигле, повећавајући спољашњи периметар цеви за 250-400 мм.
• Рисер. Израз "рисер" односи се на вертикални део димњака, који пролази кроз поткровље до крова куће. Постављање подизача је равно кашиком, крстом или ланчаном лигацијом шавова.

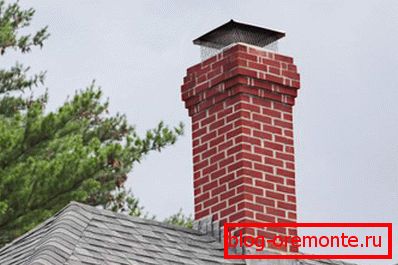

• Оттер. Оттер је назвао још један проширени циглани димњак, почевши одмах након повлачења на кров. Овај део цеви је шири од рисара 100 мм са обе стране, што служи као поуздана заштита од продирања влаге у размак између димњака и крова.

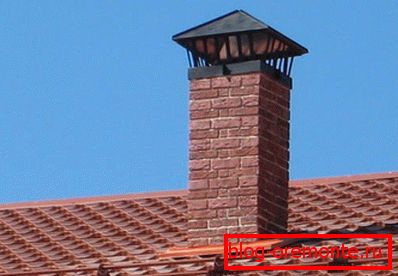

• Врат. Равни део цеви, који почиње након видре и одговара по величини до подизача, назива се врат.

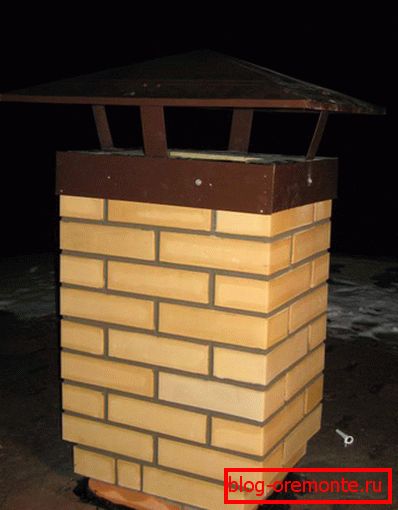

• Капа. Опечни димњак се завршава са два реда зидова, направљених са продужетком. Овај део цеви се зове врх. На њега је стављен дефлектор или ветробран за заштиту воде и остатака од уласка у канал за одвод дима.

Важно је! Да бисте дизајнирали ефикасан циглани димњак сопственим рукама, потребно је да следите три главна правила: посматрајте исту величину канала за уклањање дима током целе дужине, одаберите део у складу са запремином котла или пећи и избегавајте окретање и унутрашње углове.

Избор материјала

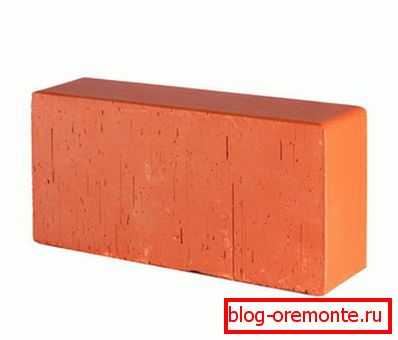

Изградња димњака, морате се побринути за избор квалитета и одговарајући за карактеристике перформанси материјала. Професионалне пећи препоручују црвене чврсте цигле. Ширина једне цигле је 125 мм, узимајући у обзир центиметарске шавове између њега, користећи овај материјал постављају циглани димњак 140к140 мм, 14к270 мм или 270к270 мм. Када проверавате опеку приликом куповине, обратите пажњу на следеће карактеристике:

1. Боје равности. Квалитетна цигла има равномеран, богат црвени тон. Присуство белог цвета, нечистоћа указује на присуство у саставу кречњака, ниске глине и других нечистоћа.
2. Интегритет Снага - главни критеријум за избор материјала за изградњу димњака. Ако се на површини цигле пронађе пукотине и чипс, највероватније је направљен без усклађености са технологијом нискоквалитетних сировина.
3. Одговарајуће величине. Током инспекције треба измерити неколико случајно одабраних опека са ланцем и провјерити величину усаглашености са ГОСТ стандардом за овај тип грађевинског производа. Зидне цигле различитих величина изгледају неуредне и не служе дуго.
4. Тачна геометрија. Да бисте проверили исправност геометријског облика, узмите две цигле и примените једни на друге. Ако између њих нису формиране празнине и празнине, сигурно можете купити.

Обрати пажњу! Опека је материјал отпоран на топлоту који може да издржи температуру од 400 до 500 степени, на који се дим који пролази изнутра загрева. Тако да шавови не постану слаба тачка димњака, користите решење засновано на глини или посебне суве мешавине препоручене од стране произвођача за изградњу пећи. Ширина шавова сматра се важним критеријумом за квалитет зидова, што је тањи боље.

Састав скупа

За изградњу циглане димњака са властитим рукама потребна су специјална знања и вјештине, тако да најчешће изградња цијеви, попут камина или пећи, врши професионални штедњак. Квалификовани мајстори стварају сложене, функционалне дизајне у облику змије за ефикасније грејање, опремање канала за довод зрака и прозора. Зидни камин најједноставнијег дизајна је следећи:

1. Под локацијом камина, шпорет или котао прелазе темељ, који није повезан са главним. Висина основе за пуњење израчунава се на основу тежине пећи и димњака. Обично је довољно дебљина од 30-50 цм, ако је потребно, темељ је ојачан за армирање.

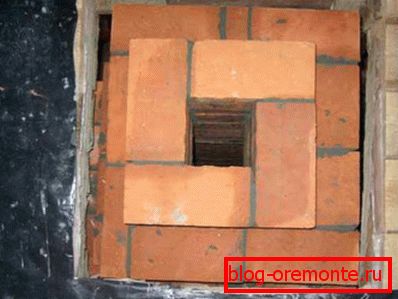

2. Након изградње пећи или уградње уређаја за грејање, почните да постављате горњу цев. Полагање се врши стриктним поштовањем бандажа. Да би се смањио број сечака, користи се лигација жлица.

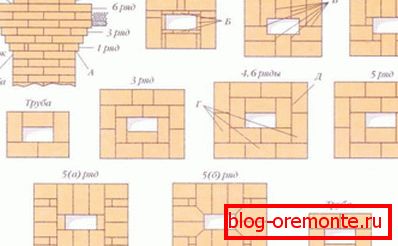

3. За 5-6 редова до плафона почиње ширити пух. На овом месту, димензије цеви се повећавају на 250-400 мм, користећи четвртине цигле. Постављени су унутар клипа тако да унутрашња површина канала за уклањање дима остаје равна. Креирање зглобова се одвија у 5 редова, од којих је последња пуна чврста цигла са поштовањем облачења.
4. Током рада на поткровљу поставите одводну цев, чија су димензије једнаке ширини и дужини монтиране цијеви. На нагибу крова између шкафова сече рупа за излаз димњака споља.

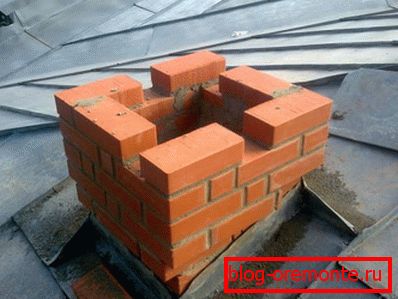

5. Након двоструког реда изнад крова, видра почиње да лебди. У зависности од геометрије и нагиба нагиба, она је једнострана или мултилатерална. Отвор се састоји од 9 редова цигле, од којих је свака четвртина шира од претходне. У последњем реду треба посматрати правилну лигацију између шавова.
6. Затим изградите врат димњака и поклопац. Носите мушицу на врх.

Важно је! У процесу извођења зујања, видре и чишћења врхова, неопходно је пресечити опеку како бисте добили потребну величину. Да би се обезбедила глаткост унутрашње површине издувног канала дима, потребно је лепо и равномерно сечење. Мајстори пећнице са искуством једног покрета раздвајају опеке на жељену величину, међутим, лакше и брже се користи машина за брушење и сечење.

Грешке инсталације

Мишљења која су направљена током изградње циглане димњака од стране непрофесионалног учитеља довели су до финансијских губитака, пожара и повећаног ризика од тровања угљен моноксидом. Тешкоћа је у томе што након завршетка дизајна није могуће поправити недостатке, најчешће једини излаз је потпуна демонтажа и реконструкција цијеви. Заједнички проблеми у раду магационера за уклањање дима верују:

• Неподобни материјал. Незнатно или са циљем штедње новца, власници куће граде сопствену димњачку шупљину, силикатну, рециклирану циглу. Употреба димњака од таквих материјала није безбедна.
• Промени величину канала. Због промене величине канала, силазни потисак се смањује, појављује се седиментација чађи и загушење унутар цеви.
• Недовољна дужина врата цијеви. Због ове грешке, сила потиска у ложишту је смањена, да би се овај проблем елиминисао, довољно је повећати висину димњака према препорученом.
• Нетачан облик канала. Најбољи облик канала за уклањање дима - круг или овал, који раде са опеком, веома је тешко постићи такву геометрију. Због тога је цигла цеви причвршћена правоугаоним или квадратним обликом. Ако ће унутрашња површина имати велики број углова, на њих ће се поставити корака, чађи.

Канали издувних димних димних канала ће трајати век, ако не и уштедјети на квалитетном материјалу и поштују технологију. Да бисте избегли проблеме са радом грејача, наручите дизајн димњака од искусног мајстора.
