Како повезати рафтере једни с другима у скејама са својим
Велико оптерећење поставља се на носни оквир крова, који се креира од кровног материјала, слоја топлотне изолације и тежине снега која лежи на површини нагиба. Да би се спречила колапс структуре, кровни систем је дизајниран узимајући у обзир све снаге које потенцијално утичу на то. У процесу израчунавања одређује потребан број и величину попречног пресека рафтерских ногу, на којима пада главна тежина крова. Међутим, једнако је важно колико се добро повезује сплавови у гребену. Овај чланак ће вам рећи које врсте веза постоје, како их исправно направити и на који начин зависи избор једне или друге методе везивања.
Врсте повезујућих чворова

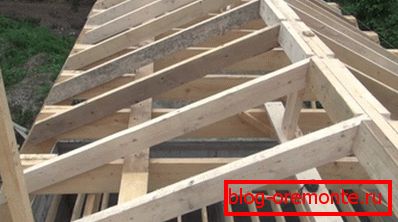

Основа кровног рама је кровна конструкција у којој ће се поједини елементи међусобно повезати у конструкцији различитих геометријских облика, на пример, троугластог или пентагоналног. Један од најтрајнијих и отпорних на вањске утицаје фигуре је троугао, овакав изглед се даје на фарме забаве и полупречника,. Везни чвор се назива мјестом спајања или причвршћивање шкафова једни с другима, са плочом за снагом, додатним носачима. У изградњи трусс система користе се следећи типови чворова:

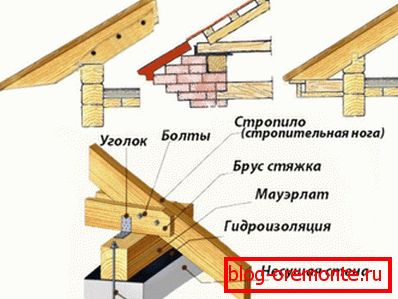

- Прикључак на плочицу. Свака носаћа ногу има тачку причвршћивања на подножју кадра, названу мауерлат бар. Њен задатак је равномерно расподјељивање оптерећења од тежине крова и пролаз кроз подупирне зидове до темељне конструкције. Повреда интегритета плоча за снабдевање смањује њену чврстоћу, тако да се веза врши помоћу шипки, металне углове или израду тестера на крајевима рафтер ног.
- Шутне везице између себе. Повезивање шкафа крова међу собом врши се у гребену крова. Поред тежине материјала за кровове, ноге рама подложне су напетости на флексу и на деформацији. Дакле, гребен чвор је под сталним притиском. Поузданост и носивост трусс система зависе од јачине и тачности овог причвршћивања.

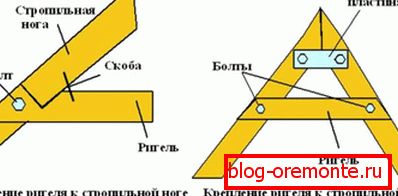

- Доцкинг јединица са додатним пратећим елементима. Да бисте смањили и дистрибуирали оптерећење од стана, користите завртње, затезање, подупираче и носаче. Они су повезани једни с другима са полу-дрвеним причвршчивањем, металним плочама или ексерима.
- Сплице чвор. За производњу шкаре за кровове са ширином нагиба преко стандардне дужине плоча од 6 м примењују се поступци за спајање дрвених остатака 2-3 фрагмента.
Важно је! Током изградње трзног рама користе се две врсте чворова: крути и мобилни. Тешка причвршћивања се зову када су елементи непокретни између њих самих. Мобилне везе имају могућност да промене своју позицију, за њих се користе специјални метални "клизачи".
Начини за повезивање рафтерс у гребену

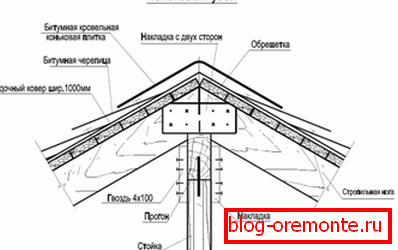

Гребенасти чвор трзачног система налази се на врху крова и формира се повезивањем између ногу једног парка паруса. Ни овај део оквира није велики терет за коњ који издржава, искусни кровови користе следеће опције монтирања:

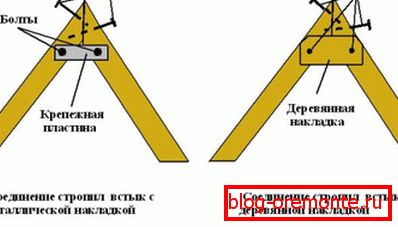

- Бутт. Да би се извршила веза са удубљењем, један крај плоча који се користи за производњу ногу сеје под углом, тако да у комбинацији формирају угао. За причвршћивање шпахтара на овом месту користите нокте, закачите на крај стопала под углом тако да прође кроз обе ноге. Да бисте ојачали причвршћивање задњице користите посебне металне плоче са отворима за вијке. Од увођења на раскрсницу са две стране и фиксирање шрафова или ноктију.

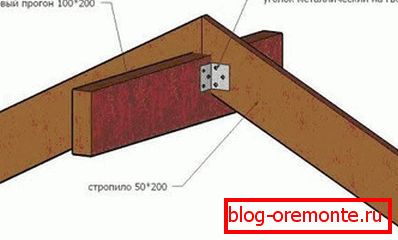

- На греду. Још једна од крајњих до краја монтажне опције укључује употребу шипке назване гребен носач. Избором овог начина повезивања, шкаре су такође исечене под углом на шаблону, али не причвршћене не једне другима, већ су фиксиране на дрво. Када је монтиран на греду, гребен има конопац, али равно.

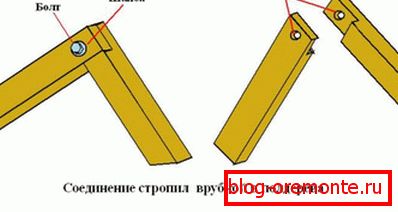

- Преклапање. За причвршћивање ногу ногу преклапане у гребенском чвору, крајеви ногу су спојени и причвршћени металним шипком или вијком и навртком. За поузданост на обе стране вијака носити подлошке великог пречника, а неки мајстори додатно користе гумени заптивач.
- У жљеб. Повезивање шкафова у жлеб је погодно за вештене, искусне тесарице. Састоји се из производње у једној трновој нози, а на другом спајку, који се споји, а сплавови су причвршћени дрвеним клином или ексером.

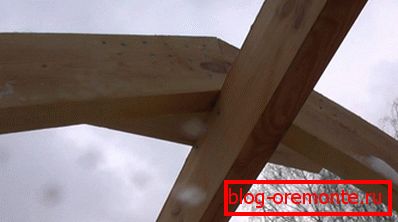

- На пола дрвета. Причвршћивање у полусестини је мало једноставније од удара у жљеб. С обзиром да је за његово извођење потребно срезати на крају шкаре једнаке пола дебљине плоче. Повезивањем ових жлебова као слагалице и обезбеђивањем ноктију или ноктију, столари добијају јак чвор гребена.
Пажња! Рад са дрвеним кућама од дрвета и дневника захтева посебан приступ. Како природно дрво мења величину током промене процента влажности, кућа изграђена од овог материјала смањује се у првих 5 година рада. За компензацију скупљања, чија величина понекад износи 20 цм, неопходни су посебни покретни носачи. То је плоча за причвршћивање шприцева, повезаних металним шипком.
Принципи монтирања
Да би повезали сплаваре једни са другима у гребенском чвору, неопходни су најчешћи алати: оловка, мерна трака, пила, ниво зграде, шрафцигер и причвршћивачи. Квалитет рада зависи од следећих правила:
- Тип причвршћивача који се користи за сваки везни лист одређује се у прорачуну и дизајну трусс система. Да би се избегла конфузија, ове информације се огледају у цртежу.
- Да би се осигурало да све тачке приања имају исту величину и угао, образац се прави од једне претходно означене и направљене.
- Ако се у процесу причвршћивања користи вијак или вијци и потребно је направити рупе, онда њихов пречник треба да премаши димензије причврсног елемента. Ово спречава пуцање, гребање и упадање дрвета.
- Затезни вијци, шрафови или ексери, не продубљују испод површине плоча, већ напротив, оставите мали размак тако да се дрво неће оштетити када се промијени влажност.
- Свака веза трнових ногу у скејту треба да буде чврста, али не чврста. Након завршетка инсталације врши се провјера стезања свих чворова.
Риџни чвор крова - област на којој је највећи терет. Због тога носивост целокупног трусс система зависи од тачности израчунавања и квалитета повезивања рафтера.
