Коаксијални димњак за гасни котао - пројектовање и уградња
Аутономно грејање недавно је постало не само неопходан услов за живот у приватној кући, већ и начин вешања удобности и уштеде новца за власнике стамбеног простора у стамбеним зградама. Повећана потражња за уређајем за грејање била је разлог за развој моћнијих и продуктивнијих модела. Савремена опрема поставља високе захтеве на сигурност повезивања и уклањања отпада који се сагорева кроз канале димњака. Из тог разлога, примењен је коаксијални димњак за гасни котао, чији се уређај у основи разликује од уобичајеног.
Уређај и функције

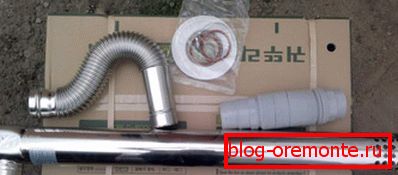

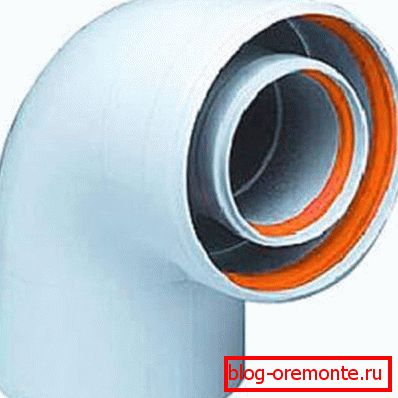

Коаксијални димњак је канал за уклањање дима, чији дизајн се састоји од две цијеви различитих пречника убачених једна у другу. Унутрашње површине цеви се не додирују, постоји ваздушни јаз између контура. Коаксијални димњак саставља се од додатних елемената: равних цеви, утичница, чворова, колектора кондензата. Обавља две главне функције:
- Уклањање дима из ложишта. Дим се зове мешавина гасов, насталих при згоревању горива. Овај задатак врши унутрашња цев система коаксијалног дима.
- Снабдевање ваздухом пећи. У циљу одржавања сагоревања у гасном котлу неопходно је осигурати несметан приступ кисеоничкој пећи. Код грејача са уобичајеним издувним каналом из ваздуха извлачи се ваздух из просторије, што га чини запаљивим и тешко дисати унутра. Коаксијални димњак испоручује ваздух до пећи кроз спољну контуру цеви.
Важно је! Такав уређај је дизајниран према принципу одвајања функције димњака. Ово вам омогућава повећање продуктивности и ефикасности. Производи сагоревања горива, чија је температура доста висока, грејање спољног кола. И спољашња цев кроз коју пролази атмосферски ваздух, заузврат, хлади унутрашњу. Захваљујући овом дизајну, изједначена је температура у димњачу, што спречава појаву кондензата и смањује ризик од пожара.
Предности
Коаксијални димњак сматра се софистициранијим и ефикаснијим начином уклањања производа сагоревања од грејача грејача. Елементи за монтажу се често испоручују заједно са опремом. Већина произвођача препоручује инсталирање својих производа са димњама ове врсте, јер имају следеће предности:
- Високе перформансе. Због загревања атмосферског ваздуха који улази у пећ са улице, повећава се ефикасност гасног котла, смањују се потрошња горива и трошкови.
- Изолација Због спољашњег усисног ваздуха изолован је систем за уклањање дима гријања са затвореном пећницом и коаксијалним димњаком. То значи да угљенмоноксид не продире у станове.
- Ватроотпорно. Пошто спољна контура цеви кроз коју се креће атмосферски ваздух има нижу температуру, ризик од пожара кроз грешку димњака је сведен на скоро нулу.
- Универсальность. Инсталација коаксиального дымохода выполняют через перекрытия и крышу или горизонтально, то есть через стену. Это позволяет использовать такой тип дымоудаления для частных домов и даже квартир.
- Компактност. Комбинација две функције у једном уређају штеди простор, пошто висококвалитетни коаксијални димњак мањи пречник може да се носи са било којом запремином гасова.
- Једноставна инсталација. За довод димњака гасног котла са коаксијалним погледом на улицу кроз зид не требају се никаква посебна знања, искуства или скупи алати. Његов дизајн олакшава инсталацију и пуштање у рад котла за зид или под.
- Пријатељство према животној средини. Због високе ефикасности котлова који користе канале издувних гасова од коаксијалног типа, гас се у потпуности спаљује у пећи. Такав уређај смањује емисије гасова у атмосферу, што је еколошки прихватљивије.

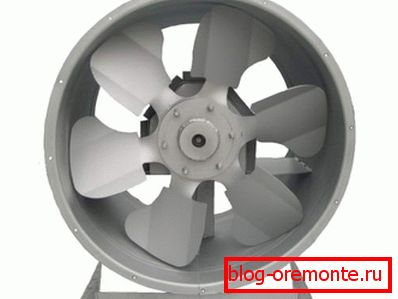

Важно је! Коаксијални димњак погодан је искључиво за гасне котлове са затвореним кутијама за ватру и принудном ветар, који управља мали вентилатор уграђен у унутрашњост цеви. Нацрт система за уклањање дима ове врсте мора укључити сакупљач кондензата и ревизију којом се цев очисти.
Сигурносни захтјеви за уградњу
Према статистикама Министарства за ванредне ситуације и произвођача, канали за уклањање коаксијалног дима сматрају се сигурнијим и ефикаснијим. Међутим, приликом инсталације, морате поштовати одређене захтеве:

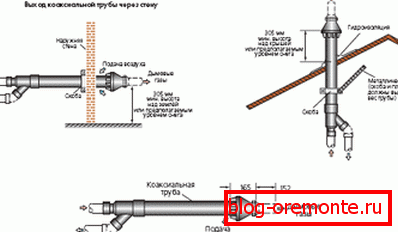

- Максимално дозвољено за већину модела, дужина цијеви, која уклања производе сагоревања у атмосферу, је 3 м. За поједине уређаје могу се користити цијеви дужине 4-5 м.

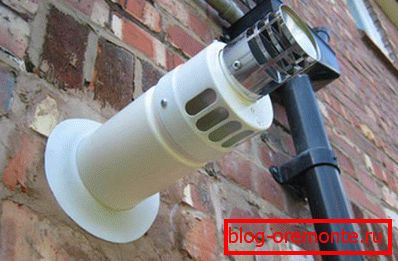

- Димна цев се доводи изван зграде кроз зид поред зидова котла за грејање. Дужина хоризонталног дела у месту повлачења не би требало да прелази 100 цм.
- Отвор за одвођење цијеви на улицу налази се на висини од најмање 150 цм од котла за гријање и 200-250 цм од тла.
- Удаљеност од тачке повлачења цеви до суседних конструкција би требало да прелази 300 цм.
- Не препоручује се коаксијални димњак за гасни котао испод прозора. Минимално дозвољено растојање од излазне тачке до прозора је 100 цм.
- За принудне димне канале, вертикални део цеви је опционалан, довољно је да га хоризонтално повуче кроз зид.
Обрати пажњу! Професионални градитељи расправљају о ефикасности коришћења коаксијалних димњака на територији централне Русије и више сјеверних региона, тврдећи да су развијени за употребу на температурама нижим од -15 степени. Када зими већим делом температура пада испод ове ознаке, они се замрзавају. Произвођачи објашњавају проблем неправилног израчунавања пречника спољашњих и унутрашњих цеви и дужине димњака.
Инсталација
За разлику од традиционалних метода уклањања дима, коаксијални димњак се једноставно монтира. Да бисте довршили инсталацију, морате стриктно пратити упутства произвођача опреме за гас и захтеве заштите од пожара. Квалификовани мајстори саветују да обрате пажњу на следеће тачке:
- Уградња димњака произведеног у комбинацији са уградњом опреме за грејање.
- Уређајима са затвореним кутијама за ватрогасце није потребна опрема за одвојену просторију за котловницу, али место инсталације треба да буде обложено на бочним странама и на врху одоздо са ватросталним материјалом.

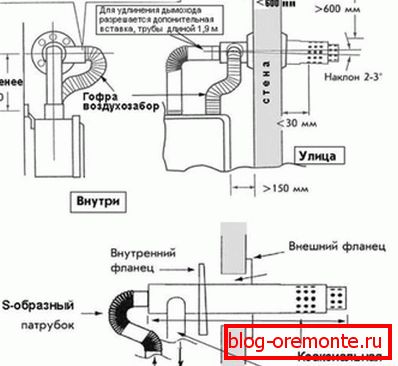

- На зиду одредите тачку цеви кроз зид до улице. Налази се на висини од 1,5 м од излазне млазнице котла. Видио је рупу у прегради, чија величина је неколико центиметара већа од пречника димњака.
- Специјални спојни елемент је причвршћен за млазницу котла и димњак се саставља од појединачних сегмената. Зглобови су фиксирани са стезаљкама. Важно је! За заптивање прикључака коаксијалног система за уклањање дима не можете користити заптивне масе или лепилне траке, заптивке.
- Пролаз цеви кроз препреку у облику зида изолован је ватросталним материјалом, на пример базалтним влакнима.
- Хоризонтални сегмент, који доводи цев до улице, окреће се нагоре помоћу раздвојеног колена и стави на потребну дужину. Вертикални део је причвршћен на заграде до зида. На врх се ставља заштитна лопатица.
