Кровни мансард кров - уградња шкафа и шема

Као што кажу искусни градитељи, поткровље може бити опремљено у кући, биће кров. Тип крова утиче на то колико ће ова мјера повећати корисну површину, било да је удобно користити ову просторију и која ће бити сложеност рада потребна. Заједничке врсте кровова за уређење стамбене кровне собе сматрају се равномерним и сломљеним косинама.

Систем тренда крова мансарда је дизајниран тако да ослободи простор у средини, где висина плафона достиже прихватљиву висину, постављајући већи део потпорних елемената на ивице. Овај чланак ће вам рећи о чему је направљен кровни оквир, како одабрати најбољу опцију дизајна и правилно извршити инсталацију.

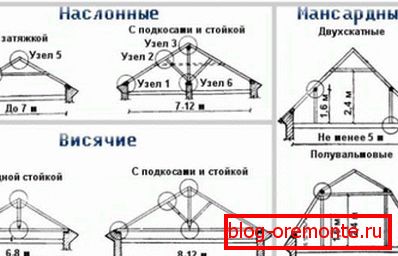

Врсте кровних система

Почевши од дизајна трусс система за мансардни кров, обратите пажњу на изглед куће. На основу типова подршке, изаберите одговарајућу верзију уређаја:

1. Изузетно Овај тип трусс рам је погодан за куће у којима преградни зид трчи у средини. Затим је тежина кровне конструкције распоређена између њега и спољашњих зидова конструкције. То је необремени и рационалан начин организовања оквира, али је погодан ако растојање између спољних зидова и унутрашње подупире не прелази 7 м.
2. Висе. Овај тип се користи тада, код унутра нема носећих партиција или колона које се користе за преношење тежине крова на њих. Висећи рафтерс се базирају на мауерлат и гребен носач. За кровове до 50 квадратних метара. м, са малом тежином крова примењују најједноставнију конфигурацију, која се састоји од рафтер ног и хоризонталних пуффс. Да би се блокирала изградња великих димензија, ова структура је ојачана сталковима, борбама и подупирачима. Ови елементи повећавају стабилност крова, али "једу" корисни простор на поткровљу. Дозвољено растојање између зидова зграде за обешене шпорете је 14 м.
3. Комбиновано. Мјешовити тип трусс система се користи када су стубови за подршку уграђени у кућу уместо подножја која носи у средини. Испоставља се да се дио шкаре може поставити на колоне, а остатак може бити монтиран као виси. Ова метода се често користи за изградњу мансардних кровова, јер омогућава коришћење мање помоћних елемената, смањујући оптерећење на темељима и не преплићући кровну собу.

Имајте у виду да се потпорни уређај мора планирати у фази израде пројекта, јер је потребан тип, тежина и дизајн трусс система за израчунавање основе. Ако је одлука о изградњи мансардног крова настала у завршној фази изградње, неопходно је прерачунати масу куће, узимајући у обзир нове податке, како би се провјерило да ли је темељ одржао додатно оптерећење, нарочито ако се дијелови сложили с тлором и малом размаком између површине и подземних вода.

Израчунавање елемената трусс система

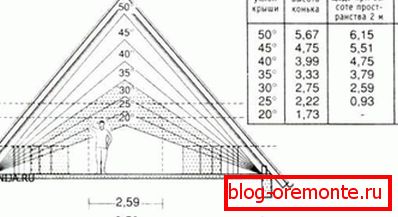

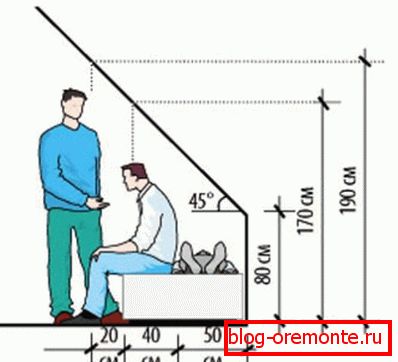

Изградњом стандарда, простор се зове резиденцијални, ако је висина од пода до гребена најмање 2,5 м и постоје извори природног свјетла, односно прозори. Стога, главни параметар мансардног крова, који је неопходан за израчунавање - угао нагиба његових косина. Улов је у томе да ако поставите мали нагиб, онда ће висина потпорних плафона бити нижа него што то дозвољавају правила. А ако направите покривене рампе, кров ће бити веома тежак, скуп и нестабилан. Због тога се користи сломљен тип крова, а косине које мењају нагиб, његови горњи рафтери имају оштри угао од 30 степени, а нижи - 60 степени.

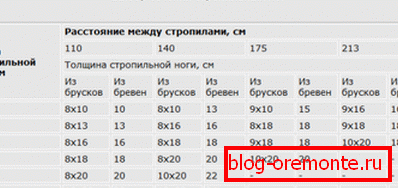

Важна фаза у дизајну мансардног крова је израчунавање пресека елемената трусс система. Најлакши начин да се утврди је препоручена величина у референтној табели са израчунатим вредностима који узимају у обзир дужину, растојање између суседних елемената, врсту и квалитет материјала. Међутим, ако је кров нестандардне величине, потребно је извршити израчунавање на основу израчунавања укупног оптерећења тежине крова који пада на рафтер систем. Шема израчунавања узима у обзир и привремена оптерећења у облику снежне масе, која се огледа у климатском коефицијенту који карактерише природу времена на градилишту.

Да би се направио кровни систем, користи се дрво, али то није препоручљиво у свим случајевима, пошто трнови могу да обрађују оптерећење, потребно је повећати попречни пресек употребљеног дрвета, што додатно повећава тежину конструкције. Да бисте избачили ову затворену петљу, морате напустити дрво у корист шкаре већих чврстоћа метала.

Градјевински трус систем

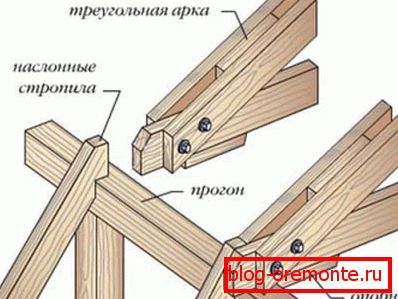

Компоненте носача оквира кровног крова се не разликују од дизајна других типова кровова. То укључује:

• Мауерлат Подножје крова, врста основе која узима тежину крова и распоређује се око периметра подупирачих зидова. Израђен је од дрвета димензија 150к150 мм или дебљи. Постављање мауерлат се врши уз помоћ сидрених вијака или шипки монтираних у армирани бетонски појас. Између површине зида и шипке поставља се хидроизолациони слој или се обради битуменским мастиком. Врло важна тачка за причвршћивање је израчунавање локације вијака, размак између њих се бира тако да не падне испод подножја ногу.
• Рафтерс. Ово су елементи трусс система који формирају нагиб крова. Горња страна рафтер ног је фиксирана на гребену бар, а дно - на мауерлат или штанд, ако говоримо о горњим сплавовима сломљеног крова. Ноге су израђене од плоча 50к150 мм или 100к150мм. Раздаљина између њих се зове питцх, варира од 50 до 120 цм, у зависности од тежине кровног материјала. Интерпоситион и пресек ногу ногу описује схему трусс система, олакшавајући инсталацију.
• Рацк Сталци подржавају гребен или, што је чешће у изградњи мансардних кровова, средњи део рафтер ногу. Сталци су направљени од дрвета, чији се попречни пресек поклапа с величином плоче за напајање. Постављени су на подне греде, тако да растојање између носача одговара њиховом кораку.
• Струт Прихваћено је да назову носач који носи подножје ногу, који има угловни распоред. Главни задатак стуба је да смањи одскочење шкафова под тежином сопствене тежине.
• Затезање. Затезање је израђено од издржљивих плоча одсека, што одговара величини шкаре. Причвршћује се хоризонтално, извлачење пар ногу ногу на врху или на дну. Што је мања раздаљина измедју удубљења и гребена, та дебљи елемент би требао бити, јер је оптерећење на њему веће. Уградњом удубљења уклања се оптерећење које расте на рафтерсима.

У већини случајева, елементи трусс система су израђени од дрвета високе квалитете. Да би се избегле деформације током рада, мора се осушити до садржаја влаге од 15-18%, третираних антисептичком импрегнацијом дубоког пенетрације и ретардантом, ако планирате да уклоните димњак на кров.

Састав скупа

Састављање трусс система најбоље се врши уз помоћ искусног мајстора, јер је чак и подизање тешких, дугих шипки проблематично. Не препоручује се уградња у кишу и снегу, јер ће се садржај влаге у дрвету током рада повећати. Обично процес изградње изгледа овако:

1. Први корак је инсталирање греде на горњи зид. Иначе, функције овог елемента у логама и логовима се врше горње круне, ојачане заградама.
2. Следећа фаза инсталације је уградња подних греда. Они су причвршћени за плочу или издувне зидове у зиду. Постоје две методе постављања подних греда - са или без уклањања. Ако су преклапања постављена на први начин, онда се извлаче иза периметра куће како би се формирао надвишење тако да је растојање између краја греде и зида 50-100 цм.

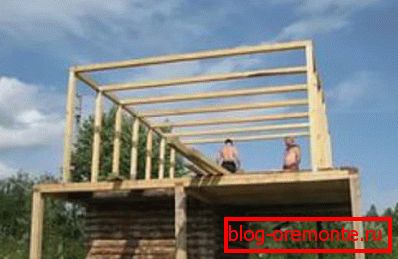

3. Успоставите вертикални носач, дефинишући средину плафонске греде и одвојите од ње једнаке интервале. Растојање између регала одговара ширини поткровља.
4. На решетку са металним угловима причврстите затезање. Испоставља се да сваки пар регала обликује структуру у облику слова п.

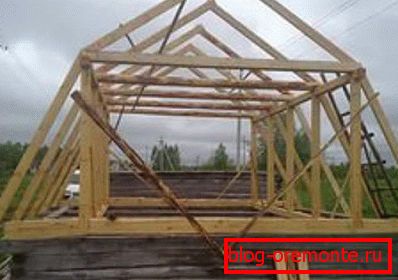

5. Поставите доње еластичне елементе, причвршћивање на рацк са ексерима или вијцима. За мауерлат, шкаре се монтирају помоћу клизача, покретног носача који компензује промену величине шипки током скупљања.
6. Поправите горње рафтере, повезујући горње делове сваког пара са металном облогом или шипком.

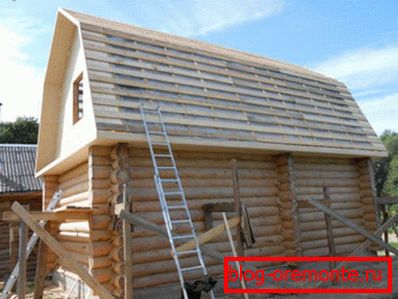

7. Водонепропусна мембрана положена је на шпорете и причвршћена помоћу спајалица. Пин на врх сандука. Шема за летвање је одабрана за кориштени кровни материјал, за меке типове користе чврсте, а за профилиране - решетке.

Поузданост трусс система потпорног крова зависи, пре свега, од исправности калкулација, стога, ако нисте сигурни у своје инжењерске способности, боље је користити типичан пројекат који је створио професионални архитект.
