Метални рафтерс - дизајн, монтажа и прорачун

Шкаре и летвице - кровни оквир, који носи највећу тежину кровне пите, топлотну изолацију, оптерећење снега, тако да морају имати високу носивост, издржљивост. Идеја да се метални рафтери користе за чвршћу конструкцију крова, није нова, али се раније користила углавном за прекид индустријских или економских структура. Сада се трунарски оквир и летвица од металних профила сматрају стварном алтернативом дрвеним елементима крова, ако дужина нагиба прелази 10 метара.

Функције рафтерс

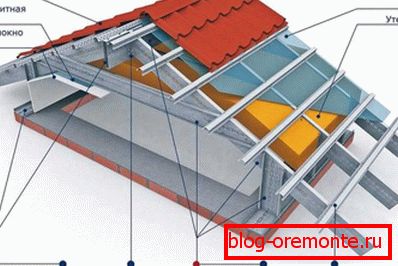

Конструкција кровног рама састоји се од скупа међусобно повезаних елемената који чине фрезе. Корак, вредност попречног пресека између шкаре и других носача одређује израчунавање терета за које су подвргнуте током рада. Кровни оквир врши следеће функције:

1. Дистрибуција оптерећења Повезане јединице, ојачане угловима, равномерно распоређују тежину крова, која може бити до 500-600 кг, узимајући у обзир оптерећење снијега. Што је већи део шпала и што је мањи степен између њих, већа је носивост конструкције.
2. Оцењивање и облик. Рафтри под углом до основе крова формирају нагнуту равнину косина, тако да на површини крова не акумулира снег и воду.
3. Формирање основе за причвршћивање кровног материјала. Причвршћивање горњег слоја кровне пите долази до кровног рама. Кутија делује као основа за причвршћивање премаза, равномјерно распоређивање тежине преко трусс греда.

Обрати пажњу! Шта би требали бити сви чворови, шпалери и летвице кровне конструкције одређују инжињеријски прорачун. Да би се утврдила потребна носивост рама, потребно је израчунати укупни терет на који ће бити изложен. Да би то учинили, ставите тежину кровног материјала, изолацију, хидроизолацију, максимално снег оптерећења са тежином трусс система.

Врсте кровних система

Најчешћи материјал из којег се израђују летвице и шпорети кровног рама је дрво. Међутим, ако је тежина кровног материјала довољно велика, а дужина нагиба је више од 6 метара, дизајн је превише масиван. Изградјаци морају смањити степен измедју рафтер ногу, повецати свој пресек, због цега кровни цворници добијају велику тежину, повецавајуци терет на темељ. Могуће је истоварити зидове лежаја и подножје зграде, користећи издржљиве, али лагане металне рафтере. Према врсти материјала који се користи, разликују се сљедеће врсте кровних система:

• Воод. Шкаре и шипке од дрвета коришћене за изградњу кровова, чија дужина нагиба не прелази 7-10 метара. Причвршћивање елемената рама између себе се одвија уз помоћ вијака, ноктију или покретних металних елемената. Корак између ногу обично је између 50-80 цм.
• Металлиц. Метални кровни рамови су израђени од челичног метала са цинк-премазом, који се не плаши влаге. Рафтри и летвице овог материјала су лагани, издржљиви, тако да се корак између њих може повећати на 1,5-2 метра. Причвршћивање металног профила врши се заваривањем или спајањем. Метални кровни чворови се користе за дужину нагиба од 10 метара.
• Комбиновано. Оквир рафтер који комбинује металне и дрвене чворове се зове комбиновани. Комбинација потпорних елемената од дрвета и поцинкованог челика омогућава вам јефтинију конструкцију са високом носивошћу, повећавајући корак између шкаре.

Имајте на уму да се метални и дрвени елементи рама не могу међусобно повезати без облога хидроизолационог материјала или третмана са антисептичким препаратом. С обзиром да метала имају високу топлотну проводљивост, његова близина стабла доводи до стварања кондензата и распадања шпалара.

Методе причвршћивања

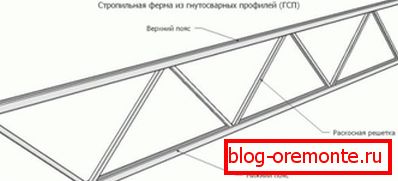

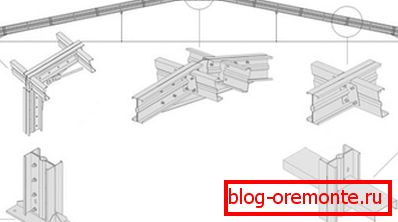

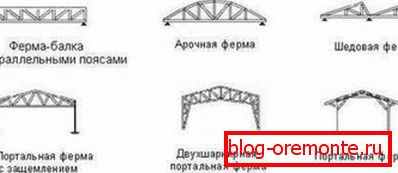

Метални рафтерс су састављени у труссес триангуларном, трапезном или облику облику. За греде рамова прикачите унутрашња ојачања, која чине углове, значајно повећавају носивост рама. Овај систем вам омогућава да направите корак између шкаре више, чинећи рачунање на могућности за подршку сваке фармске куће. Причвршћивање металних елемената кровног рама врши се на један од следећих метода:

1. Причвршћивање заваривањем. Ако заварите детаље система трусса помоћу машине за заваривање, можете добити чврсту конструкцију са високом чврстоћом и носивошћу. Ако правилно извршите прорачун крова, можете осветлити оквир и смањити оптерећење на основу конструкције. Недостатак ове методе је да само стручњаци могу вршити заваривање уз помоћ посебне опреме.
2. Причвршћивање вијцима. Причвршћивање рафтера са причврсним елементима омогућава мање круто причвршћивање. Овакав начин склапања трзног рама на бази металних профила користи се у изградњи приватне куће, гдје дужине косина не прелазе 10 метара. Непријављивање заваривања убрзава инсталацију крова.

Квалификовани занатлци обрачунавају да метални сандук и шпорети могу издржати већу тежину од дрвета, тако да можете повећати степен између њих и смањити дебљину пресека елемената. Штавише, грађевинске радње продају продају готових трусс фреза, чије је причвршћивање обављено заваривањем, погодним за преклапање објеката стандардне ширине.

Предности

Метални рам оквир се користи за конструкцију кровова било ког облика, било који коси са нагибом од 1-2 степена. Челични углови, цеви округлог и правоугаоног одељка и коноби се користе као материјал од кога се рафтери и летвице израђују. Да би правилно изабрали дебљину елемената рама и изабрали корак између њих, израчунава се структура крова, узимајући у обзир трајна и привремена оптерећења која се преносе на носаче тркача током рада. Разматрају се предности трусс система из овог материјала:

• Противпожарна сигурност. За разлику од дрвета, металне греде рама нису земља паљења, што повећава пожарну сигурност зграде.
• Лако одржавање. Покривање цинкањем обложених челичним угловима штити кровни оквир од корозије током цијелог радног века. Они, за разлику од дрвета, не захтевају годишњи третман антисептиком.
• Без отпада. Иако су металне конструкције прилично скупе, сматра се рентабилним, јер се причвршћивање врши завареном методом и практично нема отпада.
• Дуг век трајања. Ако правилно извршите обрачун терета, онда ће кровни оквир од метала трајати више од 100 година, што премашује вијек трајања чак и нај стабилнијег крова.

Стручни кровови верују да је препоручљиво користити заварене челичне конструкције за производњу кровног носача са дужином нагиба од 10-12 метара. Главни задатак је да правилно израчунате оптерећења, а затим одредите корак између ногу у складу са климатским карактеристикама и својствима кровног материјала.

Недостаци

Упркос очигледним предностима, метални системи нису најпопуларније конструктивно решење у приватној изградњи станова. Чак и велики корак између сплавара и ретких сандука на високим трошковима метала не може учинити структуру јефтинијом од дрвета. Недостаци металних сплаваца разматрају:

1. Висока топлотна проводљивост. Метала има висок коефицијент топлотне проводљивости, тако да рафтери и облога крова представљају хладне мостове. Са становишта енергетске ефикасности, оквир профила метала није најбоље решење.
2. Проблем транспорта и уградње. Приликом избора металног система, узмите у обзир шта треба транспортовати, подићи на висину и учврстити дуге и тешке елементе теже од шкаре стандардне дужине дрвета.
3. Сложеност инсталације. За подизање и фиксирање фарми користи се специјална опрема која је скупа рента или куповина.
4. Деформација под дејством високе температуре. Иако се метала сматрају негорљивим материјалима, током ватре је снажно деформисана, што обично доводи до колапса крова.

Да бисте утврдили да ли је смисла користити скупље од металних профила, потребно је извршити прорачун кровишта. Ако дужина нагиба прелази 10 метара, а оптерећење је веће од 450-600 кг, постављање металног оквира је економски одрживо.
