Надстрешни кровни уређај - структура и цртежи

Кровне шпорете успешно се користе у изградњи кућанских објеката: гараже, шупе, шупе, терасе и сјенице. Ово је практичан и економичан начин заштите грађевине од падавина, вјетра и хладноће. Међутим, уређај је сагрио кров погодан за приватне куће.

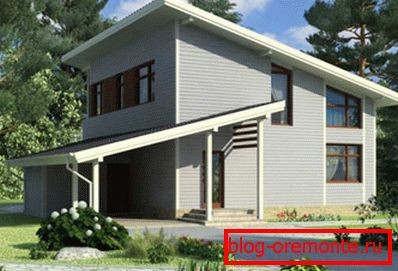

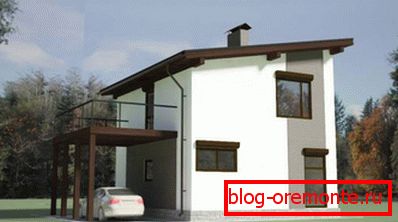

Захваљујући овом рјешењу за конструкцију, архитекти креирају храбре дизајнерске пројекте са неколико неједнаких високих косина. Велики плус кровова са једним нагибом лежи у расположивости масе власника кућа због ниске цене коришћених материјала и једноставне инсталације. Овај чланак ће вам рећи о дизајну једносмјерног кровног система, како израчунати нагиб рампе и изградити га властитим рукама.

Спуштени кров

Најчешће, термин "сингл" означава кров који има један нагиб. Нагиб, нагиб на којем се поставља једноставан трусни систем, лежи на носивим зидовима зграде и унутрашњим преградама, ако их има. Као кровни материјал користе се мекане кровне плочице, ондулин, палубна плоча, метална плочица или европлочица. Постоје две врсте сводних кровова:

1. Вентиловани. Дизајн вентилираног крова је погодан за опрему отворених тераса и арбора, који се користе у летњем периоду. Нагиб нагиба оваквог крова варира унутар 3-6 степени. Инсталација саграђеног крова вентилираног типа не подразумијева загријавање, а понекад и обрезивање.

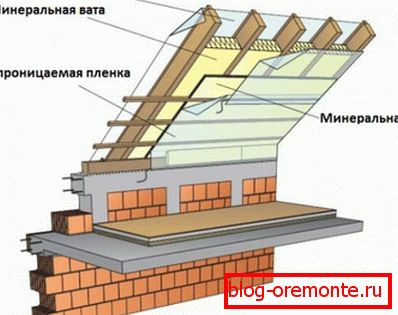

2. Ненасиљен. Нагиб крова са једним нагибом не-проветреног типа је 2-25 степени, у зависности од врсте кровног материјала који се користи. Ова опција се користи за преклапање просторија, оперисане све сезоне, стамбене зграде, гријане гараже. Ненаповршени кров пажљиво изолован, заптивен како би се смањио губитак топлоте.

Посебност нагнутих кровних типова је у томе што један равни нагиб не пружа независно спуштање снеговитих маса у зиму, нарочито ако се у грађевинарству користи кровни материјал са грубом структуром. Због тога је могуће да у посебно снежним зимима власник куће мора да преузме лопату.

Снаге сахраног крова

Све више, дизајнери и програмери напуштају сложене пројекте у корист једноличног крова. Ово се лако може објаснити његовим предностима:

• Ниски трошкови. Због економије грађевинског материјала, инсталација једностраног крова је 2-2,5 пута јефтинија од двоструког нагиба ове величине.
• Једноставност. Дизајн кровног система кровова са једним нагибом је једноставан за самонапонску монтажу. Чак и са малим искуством у изградњи, почетни занатлија ће се носити са радом, имати цртеж и неопходан алат.
• Висока отпорност на ветровит вјетар. Једноструки кров је најсигурнија опција уколико се локација налази на простору са сталном ружом ветра, главна ствар је да правилно одредите страну ветрова и усмерите рампу дуж ње.
• Смањени трошкови грејања. Пошто је растојање између нагиба и плафона у једностраном крову мање од оног код других типова, загреване собе се не охладе, што значи да губитак топлоте током загревања куће постаје мањи.
• Доступност пројекта. Чак и ако нисте у могућности сами да направите свој цртеж, постоји велики број готових, прорачунатих пројеката са детаљним дијаграмима трусс система и чворова на Интернету иу грађевинској литератури.
• Лако одржавање. Дизајн сводног крова омогућава у сваком тренутку да процени стање кровног система, замени оштећене делове, ојача кровни материјал независно, без укључивања изнајмљених кровова чије су услуге скупе.

Врсте трусс система

Систем елемената кровног носача је оквир који носи на себи и расподјељује тежину крова око периметра носивих зидова, чиме се стабилизује структура. У зависности од постављања носача додијелити две врсте шкаре:

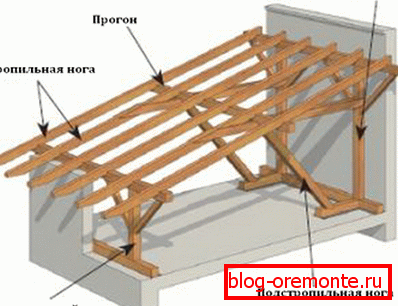

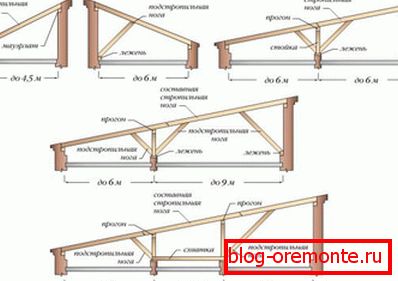

1. Изузетно Овај начин организовања трусс система укључује кориштење интерних партиција како би добили додатну подршку. На подножју који се налази у средини просторије, поставите полице које подржавају рафтер ногице у средини. Ако користите две унутрашње преграде, то може блокирати зграде ширине до 16 м.
2. Висе. Ово је сложенији трусс систем који се ослања само на спољашње зидове, тако да је потребно више помоћних елемената за стабилизацију. Највећа ширина зграде, која може бити опремљена са вјешалицима, је 7,5 м, а за то ће бити потребна сложена конструкција два подупирача, главица и пухова. Да би се правилно израчунао систем обешења, потребно је дубоко знање и искуство.

Основа за конструкцију трзајног система типа висеће или најлон је детаљан цртеж који одсликава тачне димензије и узајамно распоређивање елемената и начин причвршћивања главних склопова.

Састав трусс система

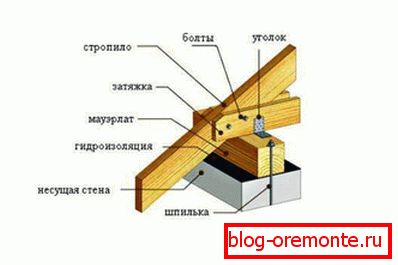

Једнострука кровна конструкција за конструкције ширине до 4,5 метра поморског типа укључује ограничени број елемената. Основа за трус систем је мауерлат, израђен од трајног дрвета 150к150 мм. Фиксира се на горњи део зграде уз зидове на којима су монтиране косине. Да би се формирао нагиб крова, зидови су постављени на различите висине. Такође, кров захтијева рамне ноге, израђене од плоча од 50к150 мм. Из позадине крајева плоче се изводе гази за причвршћивање шприцева на плочицу. Ноге се уграђују на светлосни сноп, убацујући га у дно, причвршћујући га металним угловима.

За равномерно расподелу тежине кровног материјала на свим ногама ногу, неопходна је монтажа летве. За меке врсте кровова који нису у стању да задрже свој облик, користе континуирану врсту плашта од чепова од чврсте влаге. Ако се користе профилисани лимови или плочице, довољно је да се шприцају 25к50 мм преко шпалара са висином од 20 до 13 цм. Комплексни кровни систем кровног покривача обухвата затезање, подупираче, постоље и главу. Сви елементи су направљени од дрвета првог разреда, осушени до оптималне влажности од 15-18%, брушени и третирани дубоким пенетрационим антисептичком импрегнацијом.

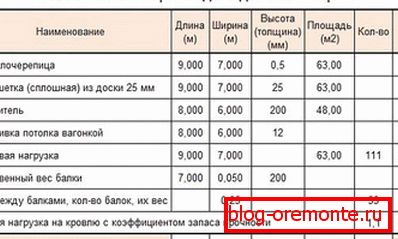

Важно је посматрати равнотежу између сложености трусс система и пресека његових елемената - компликовањем дизајна, повећавате тежину. Препоручена величина шкаре израчунава се на основу привремених и трајних оптерећења која дјелују на крову или одређују према таблицама готових вредности, узимајући у обзир дужину и нагиб између ногу, врсту дрвета.

Израчунавање нагиба нагиба

Покривни кров је добар, јер ако се правилно оријентише дуж ветра и изабере оптимални нагиб, издржиће снажан ветар који би уништио двоструки нагиб. Да бисте изабрали угао нагиба косина, морате размотрити два параметра:

1. Коришћени кровни материјал. Ако сте изабрали материјал за кров пре дизајна, онда ће главни критеријум при избору нагиба бити препоруке произвођача за његову инсталацију. Метална плоча је инсталирана на косинама под углом од 30 степени, шљунка - 20-30 степени, фолија - од 8 степени, ролни кровови - од 5 степени.
2. Климатски услови. Ако се изградња одвија у региону са пуно падавина, онда је боље поставити нагиб од 20-25 степени, кроз који вода тече гравитацијом, а снежне масе клизају. За ветровита подручја, напротив, равне косине са стрмошћу од 3-10 степени са малим ветровима су боље прилагођене.

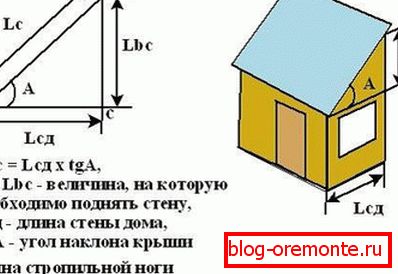

3. Имајте на уму да повећање нагиба крова повећава трошкове изградње захваљујући сложенијој трус систему и потрошњи материјала за кровове. Знајући величину кутије код куће и одређивањем угла нагиба, потребно је направити шематски цртеж, који је лако одредити површину крова, дужину шкаре и разлику између висине зидова користећи геометријске формуле.

Изградња крова ерекције је одлична опција ако желите брзо и јефтино блокирати зграде или прикачити одећу кући. Поред тога, то је одличан разлог за развијање вјештина изградње, без ризика да поквари кров због лошег квалитета рада.
