Покретно кровно крило - уређај и цртежи

Кровни кров је можда најпопуларнији тип хиппед крова. Погодан је за преклапање приватних кућа великих и малих подручја, купатила, чак и арбора. Препознатљива геометрија му даје систем носача крова кичме, скуп пратећих елемената који раде као оквир.

Сложеност овог дизајна лежи у великом броју компоненти и тачака везивања које захтевају посебне вјештине и искуство. Овај чланак ће одговорити на питања о томе од чега се састоји, који материјали се користе за изградњу, као ио начину вршења инсталационих радова.

Хип кровна конструкција

Кровни кров је тип кукица, тј. Формиран је од четири косина, а авиони имају једну заједничку страну. Две косине, замењујући жлебове, зване кука или крај, имају триангуларни облик. А друга два, у облику трапеза, означавају термин фасада. Линија у којој се сусрећу сва четири падина је гребен, највиши део крова. Конструкција кука састоји се од:

1. Нокле на падинама, које имају облик троугла, налазе се на месту које припада жбунама.
2. Фасадне рампе трапезни облик.
3. Гребен, линија која формира горњи спој грозда, врх крова кичме.
4. Навлаке изнад периметра кужног дела крова, формиране дужином рафтерских ногу или корпуса. Он штити површину зидова од растопања и кишнице.

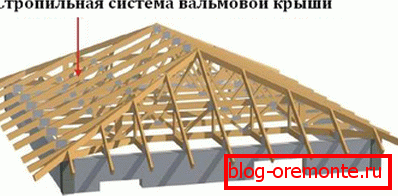

5. Трус систем крова кичме, оквир који подржава и дистрибуира тежину кровне конструкције.
6. Кровни материјал, премаз који је постављен на рафтерске ноге кровног покривача како би га заштитио од падавина.
7. Одводни систем одводња воде акумулира на крову. Састоји се од олука, ланца за довод воде, и цеви за довод воде и носи влагу са површине крви до канализације од олује.
8. Снегозадерзхатели, елементи који не дају снежне масе које се нагомилавају на крову, колапса и повреде људи који пролазе.

Врсте трусс система

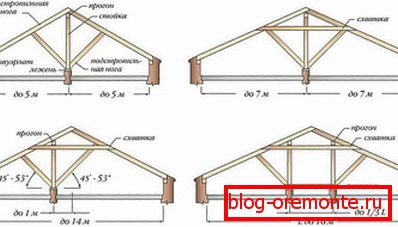

Кровни систем крова кичме може бити од три врсте, у зависности од тога како су постављени рафтерс:

• Висячего. Это означает что стропила имеют опору на две точки: в верхней части на коньковый прогон, а в нижней на мауэрлат. Висећи систем ограде испытывает нагрузки на прогиб, сжатие и распирание. Все эти силы оказывают на нее дестабилизирующее действие, поэтому необходимы дополнительные компенсирующие элементы – затяжки, ригели, бабки. Они усложняют конструирование и монтаж вальмовой крыши, поэтому опытные кровельщики советуют отказаться от висячих стропил, если есть такая возможность.
• Оутлав. Са овом врстом трусс система кровног крова, шпорети су подржани са три тачке: на врху гребена, у средини на рацку, а на дну на плочи. Ступови су постављени на унутрашњим зидовима носача. Додатни вертикални носачи смањују отклањање кракова ногу и елиминишу силе грипања. Дакле, назални систем се сматра поузданијим и стабилнијим од задњег, а самим тим и једноставније је инсталирати.
• Комбиновано. Овај израз значи да се кровни систем састоји од наизменичних елемената и најлонских елемената. Ово је могуће ако се пост или колона не користе као подршка за рацк, већ као унутрашња партиција која носи носач. Кров је отвореног типа, то јест, сви греде и стубови нису сакривени покривачем, али су видљиви.

Важно је! Помоћу система за вјешање, могуће је блокирати структуру не више од 6 метара. Употреба напрсалних рафтера са једном додатном подршком повећава ово растојање до 12 м, са два - до 18 м.

Материјал који се користи

Кровни систем хип клипа састоји се од скупа компоненти, који одражавају цртеж, направљени су од следећих материјала:

1. Од метала. У том случају користите углове и И-греде од поцинкованог метала. То је јак, отпоран на корозију, издржљив материјал који може издржати велика оптерећења. Да ли метални рафтерс имају две значајне недостатке - значајну тежину и високе трошкове. Због тога је употреба метала у конструкцији крова изузетно ретка, посебно у приватном становању.



2. Из дрвета. Најчешће коришћено дрво је тврди дрво, на пример, бор. Предности су очигледне - мала тежина, ниска цена, лакоћа обраде. Слаба тачка система дрвеног труса је подложност труљењу, деловање микроорганизама и штеточина. Међутим, овај проблем се решава третманом антисептичким једињењима. Иначе, они који брину о сигурности од пожара, користе више ретардних средстава.

Правилно обрађено и припремљено дрво је одличан материјал за израду трунског система. Много је лакше радити с њим, он не захтева посебан алат. Повољна цена ће смањити трошкове. Осим тога, метални оквир крова може приуштити само онима који су сигурни у сигурносну маргину темељне конструкције.

Елементи система

У зависности од области и карактеристика распореда куће, трус систем крова крова зависи од различитих облика, али се заснива на следећим елементима:

1. Мауерлат, који представља дрвену секцију од 100к100 мм или 150к150 мм. Његов задатак је равномерно расподјељивање тежине кровне конструкције око периметра носивих зидова. Доњи делови рафтерских ногу су причвршћени за мауерлат.
2. Кревет од шипке дебљине 100 мм или више, који врши функцију мауерлат-а на унутрашњим подесивим преградама. На приземном носачу.
3. Ридге носач, дрвени бар, који је подржан од горњег дела рафтер ногу. Спаја вертикални носач.
4. Дијагонални рафтери који обликују ребра кука. Причвршћени су тако да настављају гребен и раздвајају се до углова куће. Постоје четири дијагоналне трновачке ноге у крову кука, причвршћене су на гребенски носач и мауерлат. Ове ноге су дугачке и подложне су великим оптерећењима, тако да њихова дебљина треба бити два пута већа од ранга и датотеке.



5. Обични шприцеви, који служе као подршка трапезним жарком. За производњу рабљених плоча величине 50к150 мм или 100к150 мм. Горњи део обичних ногу ногу лежи на гребену, а доњи део на мауерлату. Корак између њих је узет 60-120 цм, величина нанетог гријача и тежина кровног материјала утичу на његову величину.
6. Нарозхники, скраћени сплави, причвршћени са једне стране на дијагоналу, а други на плочу. Растојање између дама не би требало да прелази 70-80 цм, а димензије дрвне грађе немају много значаја, јер оптерећење на њима није сјајно.
7. Сталци, то је вертикално распоређени носачи дрвета. Сталци се постављају на столу, они подржавају подножје стопала у средњем дијелу или гребена носача, у зависности од природе кориштења поткровља.
8. Затезање, хоризонтални џампери између ногу сваког парка паруса. Стезање рафтера, уклањајући бурно оптерећење на зиду. Вијак који се налази високо на гребену се назива вијаком, а нискотлачни се користи као подна греда.
9. Подкосов, потколенице, које се налазе под углом према шпалама како би смањиле њихову одбојност под сопственом тежином.
10. Спренгел, вертикално подржава дијагоналне шкаре. Дизајн са вертикалним носачима и хоризонталним контракцијама назива се трунцани фрезони.

Обрати пажњу! Неки елементи трусс система кровног крова су знатне дужине. И стандардна величина дрвне грађе је ограничена на шест метара. Да би се извукли из ове проблематичне ситуације, кровопокривачи носе лепљене или рамере, састоје се од два или три дела.

Моунт Маурлат

Инсталација мауерлат-а је полазна тачка за стварање трусс система за кров кревета. Правилна инсталација обезбедиће поуздану базу за шкаре. Током изградње куће дрвне грађе или дневника, улогу мауерлат-а врше горње фелне. У зградама од опеке, блокови плина силикатне фиксације су фиксирани на следећи начин:

• На горњем делу зидова се израђује оплата и излази бетонски ојачани појас, у који су уграђени метални клинови.
• Мауерлат бар је третиран са антисептичким дубоким пенетрацијама и направио је рупе за ножеве. Штавише, локација рупа се израчунава тако да се не поклапају са тачкама причвршћивања рафтерских ногу, већ леже између њих.
• После очвршћавања бетонског појаса, који се јавља у року од 2-3 дана, на њега се монтира хидроизолација. Ове функције обично се врше преклопљеном соју у две соје.
• Мауерлат поставља на хидроизолацију и привлачи металне шипке.

Имајте на уму да велики број отвора смањује снагу плоче, изазива појаву пукотина, недостатака, смањујући своје пратеће функције. Запамтите, у Мауерлате-у никада не врше сечење испод шпалета, немогуће је нарушити њен интегритет!

Монтажне фазе

Резултат израчунавања, направљен ручно или програмом, је фиксиран стварањем цртежа који одражава димензије и релативну позицију трусс система, а затим почиње да се саставља према следећем плану:

• Поставите плочу за напајање и кревет као што је описано у претходном параграфу. Сталци се монтирају на тло како не би сачували свој вертикални положај, користе се привремени подупирачи, углови се проверавају нивоом зграде. Гребен носач је причвршћен за постоље користећи металне углове или ексери.
• Ако то захтијева пројекат, ставите подупираче из дрвне грађе. Врх ноктију прикачен на средини шпалета, а дно до одвода.
• Инсталирајте дијагоналне рафтере. Извршите двоструки оквир под углом од 45 степени, причврстите их на гребен са ноктима. Доњи део ноге је причвршћен за мауерлат са покретним зглобом типа клизача.



• Ојачати дијагоналне шкаре. Суседне стране Мауерлата су ангажоване у гомилу, гурањем доњег дела спренгела у њега. Горњи део је замењен дијагоналним рафтерима.
• Монтирана обична стајаћа. Прво, поставите предњи и задњи пар ногу, између њих повуците кабл и, поравнавајући га, ставите остатак.



• Инсталирање именованих. Узмите једну плочу, покушајте, означите да је пила испод плоче и дијагоналне шкаре. Половина хеликоптера је направљена према овом узорку, а остатак се огледа. Причврстите нокте или углове. Крајеви шпалета остају неометани.
• Између дијагоналних шкафова развијају се навој и трим рафтере тако да њихова дужина формира надувавање од 40-50 цм. Вјетробран је монтиран.



• Положите сандук. Схема шкафа је одабрана према препорукама за одређени тип кровног материјала. За мекани, ваљаног крова направити континуирани ОСБ плочица, а за плочице од метала и таласастог подног облога је погодна.

Компетентно прорачунавање, детаљно цртање и квалитетна инсталација гарантују дуг век трајања и поузданости система крова.
