Причвршћивање рафтерс - како правилно причврстити рафтерс на

Систем рафтера је оквир кровног кућишта који носи на себи и равномерно распоређује тежину кровне пите, понекад и до 500 кг / м2. Поузданост овог посебног скелета зависи од три фактора: тачности израчунавања, на основу ког су изабрани број и пресек носивих елемената, материјал од кога је израђен, као и исправност технологије причвршћивања. Знајући како исправно поправити шкаре, можете знатно повећати носивост рама, што га чини издржљивијим и поузданим. Грешке инсталације, напротив, доводе до значајних губитака деформација чврстоће и крова. У овом чланку ћемо причати о главним типовима и методама причвршћивања, помоћу којих можете правилно поставити шпорете својим рукама.

Главни елементи носача оквира

Кровни оквир кровног кућишта је систем међусобно повезаних потпорних елемената од дрвета или метала, који структури дају структуру, нагиб и равномерно распоређују тежину између подних зидова. Његова главна компонента су ногавице, које су постављене под углом, које су повезане у паровима дуж нагиба, формирајући гребен на врху њиховог зглоба. Постоје две главне врсте шкаре:

• Оутцаст. Суспендовани елементи се називају потпорни елементи, који у кровној конструкцији имају двије тачке подршке - гребенасти носач и плочицу. Овакав систем се користи у конструкцијама које имају један или више носивих зидова унутра, на којима се шкаре могу "прорезати". Овакви монтажни рафтери омогућавају вам да их истоварите помоћу додатних вертикалних подупирача.
• Висе. Елементи који имају само једну тачку подупирања, који се налазе на местима где је рафтер причвршћен на зид или на плочицу, називају се виси. Висећи систем рафтера доживљава оптерећење не само на кривини, већ и на експанзији, тако да се појачава хоризонталним компензацијским елементима (вијци, пуффс, бори).

Обрати пажњу! У већини најпопуларнијих кровних система, шпорети су причвршћени на плочу. Мауерлат је огромна дрвена или греда с одсећом од 150к150 мм или 200к200 мм, постављена дуж подупирачих зидова конструкције, на којој ће бити подржане касније ноге. Он омекшава притисак на зидове куће и равномерно распоређује тежину кровне пите. Поставити мауерлат на горњи појас зидова помоћу сидрених вијака или уграђених металних клинова.

Главни повезујући чворови

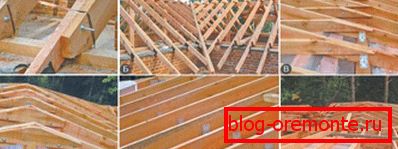

Оквир рафта назива се систем, јер сви елементи су блиско повезани и фиксирани, тако да структура крова постаје стабилан облик, чврстоћа и висока носивост. Свако повезивање чвора између његових дијелова је рањива тачка која се лако може деформирати под оптерећењем, тако да се сва причвршћивања морају извршавати стриктно према технологији. Искусни занатлије идентификују врсте једињења у конструкцији крова:

1. Причвршћивање рафта до гребена. Ова спојна јединица је типична само за косим системима у којима се горњи део ногу стоји на гребену носачу постављеном на вертикалним носачима. Шипке за причвршћивање на њега могу се радити помоћу металне облоге, ексера или клизних носача клизача.

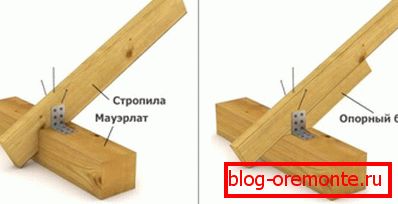

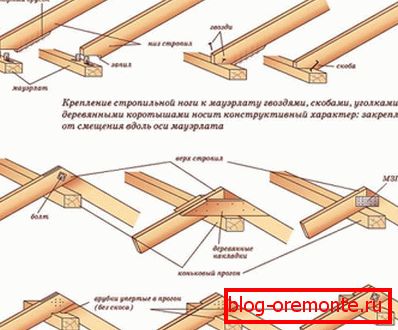

2. Причвршћивање рафтера на мауерлат. Најважнија јединица за причвршћивање рафтерског рама сматра се спојом струјног зрака са рафтер ногама. Да бисте поправили шпорете на њему, можете користити нокте, металне углове или дрвене шипке.
3. Веза између себе. Да продужимо трзисте, ако дужина нагиба превазилази стандардну дужину дрвне грађе, прикупљају се од неколико елемената повезаних са ноктима, лепком или металном облогом.

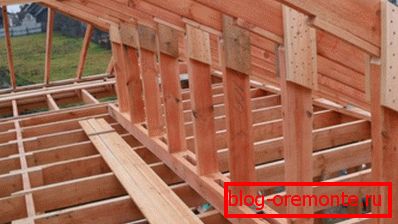

4. Повезивање рафтер ногу са помоћним основним елементима. У конструкцији рафтерског рама, шкаре могу бити спојене са удубљеном, вијком или подупирачима за повећање чврстоће, чврстоће и носивости.

Узмите у обзир да свако одушевљење које се обавља за причвршћивање шпахтова на греде, мауерлат или друге структуралне елементе оквира доводи до смањења њихове снаге, стога искусни занатлије препоручују повезивање помоћу углова и облога.

Методе фиксације

Решавање питања како поправити шкаре на мауерлат или гребен носач, потребно је изабрати одговарајући хардвер. Модерно грађевинско тржиште има огроман асортиман причалица различитих дизајна и величина. Главни критеријуми за избор причврсних средстава су материјали који се користе за производњу шприцева, њиховог попречног пресека, као и врста терета на које су подложни. Постоје слиједећи начини монтирања шкаре:

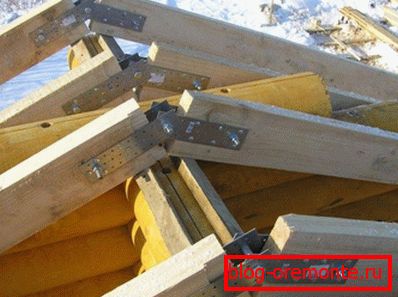

• Са металним угловима. Метални углови са рупама за шрафове или нокте су најпоузданија и издржљива опција за ригидно причвршћивање шприцева на мауерлат, зидове или гребенски носач. Они дозвољава много пута да повећају крутост и носивост структуре трусс рама.

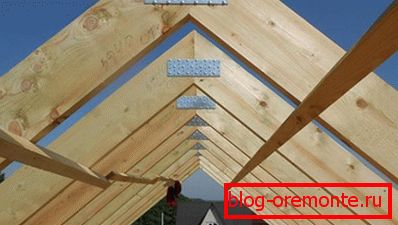

• Са металном облогом. За повезивање елемената рафтер рама се користе и перфориране челичне плоче, које омогућавају да се фиксирају без чишћења у мауерлате или шпалама, чиме се очувају њихове високе чврстоће.
• Уз помоћ "заглавља". Квадратови квадратних квадрата се зову клапне, које се постављају између шкаре и гребена или мауерлат као траке које повећавају ригидност конструкције.
• Са клизним држачима. Друга опција за причвршћивање шкафа са гребенским носачем или мауерлатом је коришћење покретних носача, које се у свакодневном животу називају санкама или клизачима. Због своје мобилности, могуће је надокнадити промјену величине елемената који се јављају током процеса скупљања.

Искусни мајстори верују да је најпоузданији начин поправљања шприцева употреба металних углова, који чврсто повезују дрвене елементе једни са другима, ригидно фиксирају угао између њих. Угао, који преклапа спој између рафтер стопала и гребена или Мауерлат, служи као нека врста размака између њих.

Моунтс

Дрво је природни материјал који у процесу изравнавања влаге и сушења даје значајно скупљање, због чега се линеарне димензије конструкције мењају. Због тога искусни занатлије препоручују изградњу крова за дневне и дрвне куће, годину дана након изградње, када се процес скупљања креће од активне до пасивне фазе. Ако причврстите дрвене елементе оквира чврсто, онда након сушења кров куће може се деформирати. Према томе, за повезивање шкафова користите следеће врсте причврсних средстава:

1. Тешко. Тешки причврсни елементи се називају оним врстама хардвера за причвршћивање, који нису у могућности да надокнађују промене величине дрвета током процеса сушења. Они пружају јаку, поуздану фиксацију, али могу изазвати деформацију рама, што доводи до промене геометрије крова, цурења или чак колапса структуре. Овај тип причвршћивача укључује металне углове, металне плоче и дрвене "чоке".

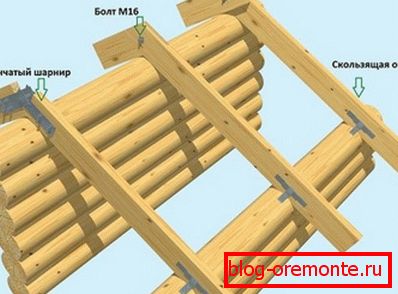

2. Покретно. Покретни причвршћивачи се зову методе фиксирања, који због делова који клизе дуж њене осовине, могу компензовати промјену величине оквира трусса у процесу смањивања зграда. Оквир, фиксиран уз помоћ клизача или санкала, "дише" заједно са кућом, прилагођавајући се његовим димензијама, без деформација. Уз помоћ таквих носача, можете градити кровове за дрвене куће које нису прошле процес сакупљања.

Занимљиво је да постоји неколико варијанти комбинација покретних и фиксних повезујућих чворова. Најчешћи су трусс системи са једним крутим и два клизна причвршћивача, који обезбеђују довољну покретљивост са високом чврстоћом и структурном чврстошћу.

Врсте причвршћивача

Међу искусним крововима, спорови се не преклапају, што је ефикасније за монтажу рафта на подне греде и мауерлат.  Међутим, у већини случајева, снаг је у томе што је у овим условима практичније коришћење ноктију или вијка. Оба причвршћивача имају своје предности и мане:

• Нокти су добри јер им је потребан само чекић, што је у сваком домаћинству. Међутим, неки мајстори се жале да је предуго да их ручно постави. Важно је подсјетити да се за причвршћивање шпалета користе посебни назубљени нокти, који се сигурно држе дрвета.
• За монтажу оквира кућишта се користе поцинчани самозапирни вијци који се не плаше корозије. Због навоја чврсто су причвршћене у дебљину дрвета, чврсто фиксирају елементе међу собом. Причврстите их брзо и повољно помоћу преносног одвијача. Недостатак ове врсте причврсних средстава је то што приликом уклањања вијака од дрва је дугачка и тијесна.

Већина искусних кровова се слажу да је за причвршћивање рафтер ногара боље користити галванизоване пробушене нокте који су 5-3 мм дужи од дебљине дрвне грађе. Правилно одабрани причвршћивачи - гаранција висококвалитетног и дуготрајног причвршћивања кровног рама, који се неће плашити механичког удара или оптерећења вјетра.
