Прочишћени кровни систем - уређај и прорачун

Нагнути кров са нагнутим нагибима, угао нагиба који варира у горњим и доњим деловима, сматра се једним од најпопуларнијих врста кровова у приватној градњи. Упркос техничкој сложености изградње овог типа, користи се у изградњи не само модерних викендица, већ и обичних домова. У овом чланку ћете сазнати шта је трусни систем косог крова, како се обрачун врши, које су предности, као и могућности инсталације.

У класичном смислу, сломљени кров је пентагонални кров са двоструким нагибом, геометрија нагиба која је модификована тако да горњи део има угао од 20-30 степени, а доњи део је 50-60 степени. Његов предник постао је традиционални трокутасти кров, који је модификован како би се ефикасније искористио кровни простор, опрема стамбених просторија или мјеста за чување ствари, акције. У почетку, градитељи су деловали претежно на муху, а потом су архитекте, који су примијетили ефикасност апликације, почели стварати све више пројеката с таквим кровом.

Пројекат куће са косим кровом

Предности и карактеристике дизајна

Постоји низ разлога зашто је сломљен кров укључен у пројекат куће, најчешће они произилазе из заслуга:

  • То вам омогућава да ефикасно одложите простор који се налази испод крова. Може бити опремљен са пуноправним дневним боравком с прилично високим плафоном, са природним светлом, који се може користити као уред, спаваћа соба, расадник.
  • Побољшава изглед структуре, чинећи га спектакуларнијим. Када користите савремене кровне материјале, чак и најједноставнији сломљени кров доприноси изгледу конструкције, чинећи дизајн ексклузивним и скупим.
  • Пространи балкон се органски уклапа у кућу са таквим кровом, захваљујући којој су такви пројекти посебно популарни међу купцима.
  • Савршено се бави заштитом од вјетра и атмосферским падавинама. Стазе су дизајниране тако да снег не остаје на њима, већ клизе слободно.

Сломљен кровни рафтер систем

Разлика између троугластог дуоа и косог крова

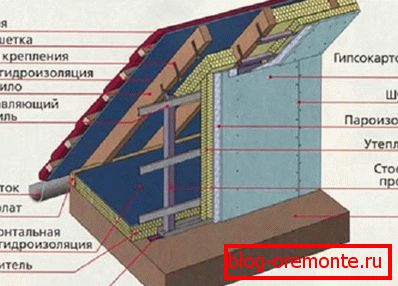

Изолација сломљеног крова

Најчешће, програмери прибегавају се изградњи крова са сломљеним падинама у ситуацијама где ће се поткровље куће користити за становање. Ово је заправо тестирана времена, најоптималнија опција, а не без сопствених карактеристика:

  • Висока цена За конструкцију овог дизајна потребна је велика количина висококвалитетног материјала, тако да ће коштати много више од једноставног дуал-питцха.
  • Техничка сложеност, што значи да су стручњаци са високим нивоом столарских способности способни да се саставе. За почетак градње потребна вам је сложена обрада и компетентан цртеж. Поред тога, минимални број запослених - три особе, бригада мањег састава није под снагом.
  • Могући губици топлоте током грејне сезоне, што доводи до веће потрошње дрвета, гаса или електричне енергије.
  • Високи трошкови уградње специјалних таванских прозора.

Проклети кров с светлосним вратима

Слинг систем

Систем рафтера сломљеног крова је тоталност свих пратећих елемената рама, чији број и део одређују израчунавање. Будући да такав кров има сложену геометрију, он се састоји од многих дијелова, што је масивнији, тежи, више елемената, тако да морају бити јачи.

Визуелно, систем подупирача може се подијелити на два дела: горњи, у облику једнаког троугла, а доњи - трапез са већом страном на дну. Стручњаци се саветују да користе комбиноване вјешалице и глатке шине у комбинацији како би дизајн постао поузданији.

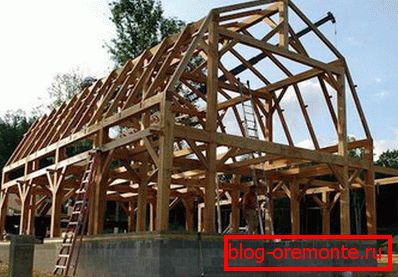

Градјевински трус систем

Ево како изгледа:

  1. Горње стеге. Израђени су од издржљивих, поузданих, глатких дасака које немају чворове величине 50к150 мм или 100к150 мм. Монтирају се под углом, који одређује прорачун, један крај који се наслања на гребен, а други у конструкцију. Шетачи имају оптерећење на деформацији, на пуцању, који ће одредити израчунавање дејствених сила. Степен инсталације варира од 60 до 120 цм. Причвршћивање је крутог типа.

    Рафтер рафтерс

  2. Затезање. Хоризонтална затезна греда направљена од шипке правоугаоног пресјека. Она служи за ослобађање терета носивих сплавова, везивањем између парка паруса. Што је веће, то је што је дебљи. И служи као оквир за таванску таваницу.

    Трусс рафтер систем

  3. Бако. Вертикална суспензија која се повезује између гребена и пуффа, преносећи тежину на њега, смањивањем деформације. Да би бака била бар и специјална вјешалица је неопходна.
  4. Фад. Мјесто састанка два сплавова, који се могу ојачати гребеном, који се такође користи као дрво.
  5. Рацкс. Вертикална подупирача, која су подупрта горњим крајем сплавова, а доње су подупрта у подним гредицама. Већина носача направљена је од правоугаоног дрвета, дужина овог елемента треба проценити висину плафона плус 20-30 цм. Плафон од 2-2,5 м сматра се комфорним. Сталци ће играти улогу оквира за стварање мансардних зидова.

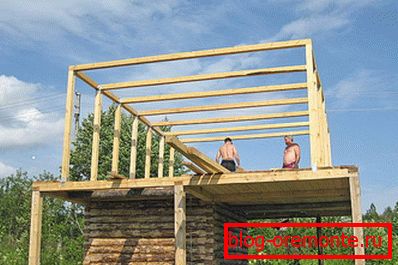

    Инсталација рама

  6. Висећи рафтерс. Спуштају се по принципу орања који се причвршћује на греде преклапања, а горњи наслон против удара. Ноге од рафтера су такође направљене од дасака, изложене деформацији, али не савијању. Дужина шпала треба да буде довољна да створи угодан нагиб, повлачећи се од зида не мање од 40-50 цм. Ако ноге нису довољно дуго, надстрешница се надокнађује помоћу фиља.

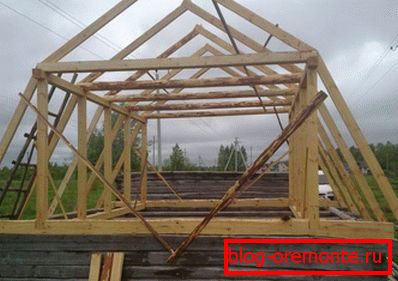

    Инсталирање висећих носача

  7. Стубови. Подупирући елементи који се налазе под углом од вјешалица, задатак подупирача угаси проклизавање рафтерских ногу, преносећи део тежине подног греда.
  8. Преклапање зрака. Основа будућег сексуалног преклапања тавана, направљеног од дрвета.
  9. Мауерлат Трајна квадратна летвица од 100к100 мм или 150к150 мм, која се поставља на подножју крова да равномјерно распоређује тежину дуж подупирачих зидова, како би се спречило нагињање шпалара током ветрова.

Избор и припрема материјала

Као што схватате, главни материјал за трусни систем косог крова је дрво. И ово, нажалост, запаљиви, а не отпоран на влагу, гњечући материјал. Ови квалитети су, наравно, недостаци који се лако могу елиминисати, након обраде средстава за заштиту од пожара, антисептичара, импрегнације против влаге. Чишћење дрвета за ефикасно заштиту ових једињења је неопходно у неколико слојева. Израчунавање потребне количине антисептике произведене у складу са препорукама произвођача.

Потребни материјали

Користите квалитетан материјал од четинара, без чворова. Ако су још увек тамо, очистите, лечите посебним алатом. Неполичано дрво треба претходно брусити, кора се мора уклонити.

Као кровни материјал користе се метални кров, валовита плоча, шкриљевац, ондулин, шиндала. Пошто је сама изградња масивна, стручњаци саветују да дају предност лакшим материјалима како не би превише оптерећивали кровни систем. Тежина у овом случају ће бити одлучујући фактор при избору. Кутија је направљена од чврстог или решеткастог типа, од необрађене плоче или од шперплоче отпорне на влагу. Минерална вуна на бази базала или пена се користи као изолација. Декоративна облога може се изводити са стране, блок куће или облога.

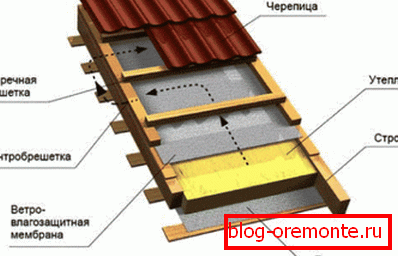

Кровни пирински фрагмент

Нијанси уређивања

Неопходно је започети подизање крова вршењем обрачуна терета на који ће бити изложен. Да бисте то урадили, додајте тежину сваког од материјала кровне пите, који се може наћи у референтним књигама. Затим се утврђују привремена оптерећења од падајућег снежног покривача. Када се ови индикатори комбинују, испада такав индикатор као и укупна оптерећења, која варира око 40-50 кг / м2. Према овим параметрима, одређује се колика граница мора имати рафтер систем, пресек елемента рама. Да бисте вас спасили од ових калкулација, можете да направите посебан програм за прорачун, који је доступан за коришћење на Интернету. Након тога се саставља цртеж који одражава локацију свих елемената са обрачунатим димензијама.

Даље радње односе се на стварну инсталацију сломљеног крова:

  • Израђена набавка свих потребних материјала. Боље је купити их са малом маргином како не би били у ситуацији када нешто недостаје.
  • Сви дрвени елементи су сјечени по величини према шаблону. Најбржи начин за то је брусилица или кружна тестера.

    Производња елемената трусс система

  • Доњи рафтерс, подупирачи, стубови на тлу су спојени, формирајући тзв. Фарму.

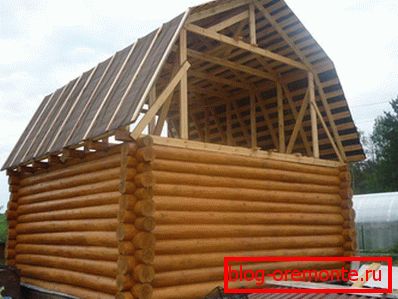

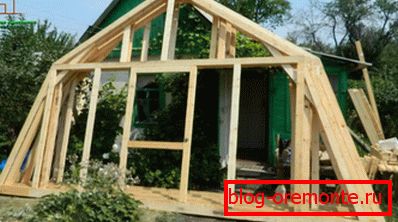

    Састављене трзалице спремне за уградњу

  • Готове фарме пењу се на врх за уградњу.
  • Стубови су повезани пуфовима, постављени су горњи наслон рафтерс.

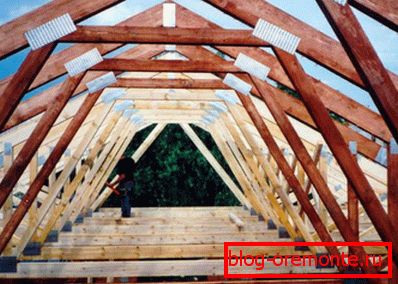

    Уградња кровних носача

  • Отворен је сандук, гријач је монтиран, покривен материјал.
  • Габлови, превлаке су обложене одабраним материјалом, опремљени су прозорски отвори.

сломљен кровни покривач

Ако се рачунање изврши коректно, трус систем сломљеног крова је чврста, поуздана конструкција мансардног крова, која ће трајати више од једне деценије, под условом редовног праћења стања.
