Рафтер кровни систем крова

Када се гради било који објекат или структура, кров је коначни елемент. Ово је преклапање које не само преноси спољашње оптерећење на зидове зграде, већ и подједнако их дистрибуира на зидове и унутрашња подупирача куће. У већини региона, уобичајени кровни кров је постао широко распрострањен. Размислите о њеном уређају.

Шта је кровни кров?

Ово је најпопуларнија врста крова у изградњи стамбених зграда. Омогућава вам стварање прилично пространог поткровља, који не захтева додатну изолацију. Штавише, шема приводног крова је сасвим једноставна. Њена инсталација не захтева велике финансијске инвестиције.

Кровни кров се састоји од две правоугаоне равни који су спојени на врху једни с другима, а на дну са зидовима куће. Крај такве зграде обично је изграђен од истих материјала као и зидови зграде. Такође можете направити улаз у поткровље. Међутим, то може бити тип мансарда.

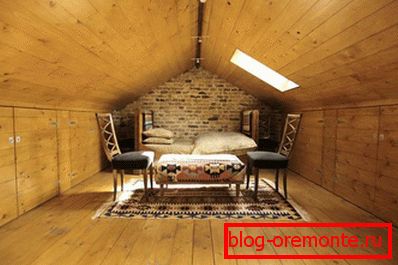

Данас је врло модерно градити још једну собу на тавану. Изоловани из унутрашњости трусс габле кровног система омогућава вам стварање стварне дневне собе.

Кут кровног крова треба да допринесе независном паду кишнице и растопљеног снега.

Дизајн кровног крова

Габле дизајн су најпопуларнији у једноспратним зградама.

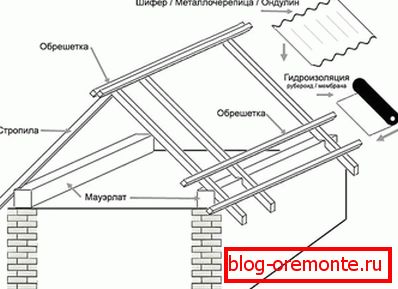

Габле кровна конструкција обухвата:

• рафтерс;
• кутија;
• нагнуте авионе;
• арбитратор;
• хоризонтална ребра;
• коњ;
• ендови;
• препусти.

Угао нагиба

Једна од најважнијих компоненти поузданог крова је угао нагиба или, другим речима, угао нагиба. Његова вредност је директно зависна од климе сваког специфичног подручја, особина кровних материјала и архитектонског дизајна зграде.

Што је већи угао нагиба крова, на њему се прикупља мање снега и већи притисак вјетра који треба да издржи. Дакле, у подручјима где постоји велика количина падавина, кров се увек гради под великим углом, тако да се на њему не акумулирају велике масе снега које могу срушити зграду.

1. Брзина снега која се спушта са крова такође зависи од кровног материјала.
2. Квалитет кровова зависи и од његове тежине. Због тога, ово се мора узети у обзир приликом креирања сигурносне маргине за кровне системе.

Обрати пажњу! У подручјима гдје чврсти вјетрови често пуцају, кровови су благо нагнути како би се смањио притисак вјетра. Међутим, код кровног крова угао нагиба не може бити мањи од 5 степени, без обзира на климатски регион.

Трошкови изградње зависе од нагиба и правилног избора. На крају крајева, како би покривали кров са стрмим нагибом, потребна вам је већа количина кровног материјала и радни напор радника.

Структура уређаја за уређаје

Структура кровног система кровног крова одређује се облик крова, број унутрашњих колона, дужина секције између колона и других фактора.

Ноге рафта су водећи део структуре трупа. Постављени су дуж нагиба крова и служе као подршка за летву.

Шетњаци у таквим објектима су два типа:

• виси - које се базирају на зидовима куће само се завршавају, без учешћа средњих ступаца;
• Суспендована - која се налази на зидовима куће и на крајевима и средњем дијелу.

У изградњи кућа са лаким зидовима за постављање крова користили су се шлепови за вјешање. Њихова главна предност је што могу да преклапају дугачку секцију. Овај елемент трусс система ради у компресији и савијању.

Због својих техничких својстава, шкафови учвршћују само двије екстремне колоне за подршку - зидове зграде. Моћни ефекат сипања усмерен је на шпорете. Да би се олакшао овај ефекат и спречио одступање од кракова ногу, примјењује се затезање: дрвени или метални. Они су причвршћени на подножју шпала. Греда са подупирачима је ојачана паралелно са затезањем, ако је дужина дијела више од 8 метара. У случају када је распон мањи од 8 метара, убацује се вијак између врха шпорета и затезања.

Већа поставка причвршћивања причвршћивања гарантује јако и дуготрајно спајање са рафтерсима, и без обзира какав су квалитет, од чега су направљени. Сврха свега овога је да се спречи ширење рафта и смањење деформације. Ова технологија константно проналази своју примену у кровним системима мансардних кровова.

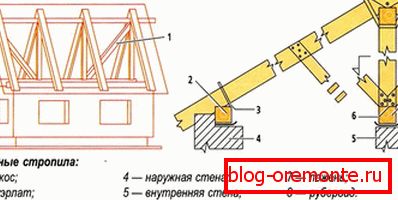

Ако зграде имају колоне средње колоне или средњи носни зид, ту се може користити и нагнути тип фурнира. Може се користити ако је величина распона не више од 6,5-7 метара.

Обрати пажњу! Инсталација друге додатне колоне омогућиће ширину преклапања на 11,5-12 метара, а две колоне на 15-15,5 метара.

Тип основе шпалтера за кров зависи од грађевинског материјала који се користи за изградњу куће и његовог оквира.

Обрати пажњу! Кровни систем са употребом зидних рафта за кров, цетерис парибус, лакши и лакши за монтажу, у поређењу са истим системима. Поред тога, употреба ове врсте рафта штеди дрвну грађу, а самим тим и материјалне ресурсе купца.

Када користите обешене и постављене шпорете истовремено на више секција приликом изградње једног крова, могуће их је изменити на различите начине.

Прије монтирања трусс система неопходно је направити апсолутно сва мерења, израчунати број фарми и одредити најуспешније опције за њихово спајање са другим елементима крова. Ово је најдуже време и главни део целокупног процеса изградње габаритног крова. Поузданост и одрживост читавог грађевинског елемента у изградњи зависи од тачности и темељитости израчунавања. Дакле, овај део рада сигурно треба да буде поверен професионалцима.

Карактеристике монтажа моверлат

Мауерлат је део кровне конструкције, дрво с попречним пресеком не мање од 10к10 цм, а обично 15к15 цм. То је подршка шкафова. Његова главна намјена је униформно прерасподјела терета које креира кров конструкције. Поред тога, она обавља функцију неке врсте фондације.

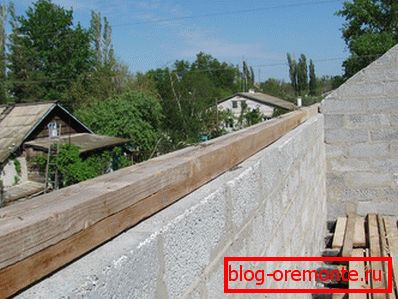

Мауерлат је инсталиран у цијелој дужини зграде, затворен испод подножја. Одлази на горњи зид. Мауерлат се може фиксирати дуж осе или ближе ивици зида, али не мање од 5 центиметара од спољне ивице. То зависи од техничких особина зида.

У производњи мауерлатова, по правилу се користи дрво. Међутим, приликом инсталације металне кровне подлоге могуће је користити различите језгре металних профила.

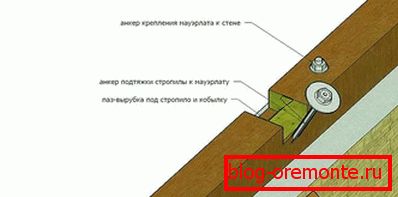

Да би се избегле деформације од вјетра, сноп моћи треба бити причвршћен на зид чврсто могуће, јер је кров практично огромна једра.

Мауерлат се поставља на врху кровног материјала или било ког другог хидроизолационог материјала, не мање од 40 центиметара од горње ивице поткровља. Радови се заснивају на регалима, који су пресјечени у ноге, на удаљености од 3-5 метара. Угао између ногу ногу и стуба треба да се приближи равној линији. Са великом дужином ногу носача, предвиђена је уградња додатних подупирача, који се заснивају на сунцобранима.

Генерално, плоча за напајање је читав систем међусобно повезаних дијелова који су причвршћени за шпорете. На тај начин, дуж периметра крова, формира се прилично јака база.

Када се користе уски фурнири, конструкција трзајног кровног система ризикује сагирање. Да би се то спречило, примењена је специјална арматурна решетка која се монтира од ојачања, наслага и вијака. За производњу такве решетке користе се плоче димензија 25к150 милиметара или дрвене плоче трупаца пречника не мање од 130 милиметара.

Систем кровног носача је носачка основа кровног крова који се састоји од ногу ногу, косих стуба и вертикалних стубова. Захваљујући причврсним елементима (стубовима, вијцима, подупирачима, подупирачима и сл.), Шкаре су комбиноване у трусс систем. Шкаре могу бити израђене од различитих материјала: метала, армираног бетона, дрвета, или се могу мешати у саставу.

За најчешће кровне конструкције, могућа величина дрва за шпорете креће се од 40к150 мм до 100к250 мм. Ови параметри зависе од дужине између инсталираних шкафова, дужине кракова и нужно од очекиване величине падавина снега и оптерећења ветра за регион.

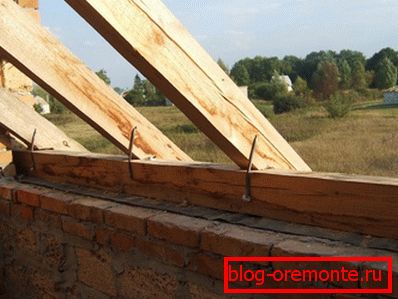

Основа система крова на крову су трновачке ноге или само труссеви или трзаци. Постављени су под углом који је једнак нагибу крова, а доњи крајеви су причвршћени металним држачима или летвицама на плочицу.

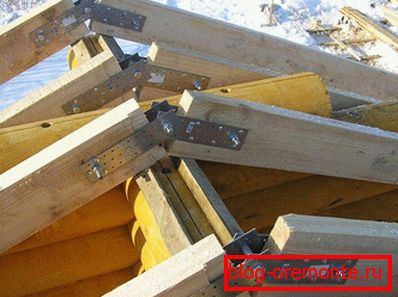

Завршни део сесије система кровног носача је спајање свих елемената уз помоћ причврсних средстава. У ту сврху најчешће се користе метални углови или спајалице, али се недавно користи и причвршћено причвршћивање.

Врсте кровних кровова

Најједноставнији је кровни кров с нагибом од 35-40 степени.

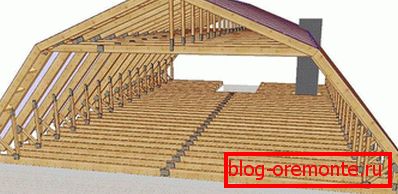

У овом положају, оптерећење је подједнако подељено, међутим, тавански простор није погодан за опремање просторије. Може се користити као помоћно средство. Оваква мана може поравнати сломљен кровни кров, који се састоји од 2 елемента - дна са оштрим нагибом, а врх са нежним. Ово је зграда мансарда. Овај кров може издржати значајно оптерећење вјетра и снијег се добро ослобађа. Систем рафтера за "куцу у селу" омогуцава опремање пода поткровља у другу дневну собу.

Пажљива и тачна мерења су основа за изградњу кровног покривача. И током монтаже, неопходно је поштовати апсолутну тачност и тачност. Због тога изградња кровног крова треба пренети на високо квалификоване стручњаке који имају сва потребна знања о теорији и практичној примјени. Сумирајући све наведено, можемо рећи следеће: кровни кров има низ несумњивих предности. То укључује једноставност техничких перформанси, ниску вероватноћу цурења, високу чврстоћу и отпорност на хабање, лакоћу поправке у случају квара, могућност уређења потпуно опремљеног дневног боравка у таванском простору, одличне уштеде, с обзиром на то да изградња захтева релативно малу количину грађевинског материјала.
